【其他行业标准】 填料用氢氧化铝分析方法 第1部分:pH值的测定

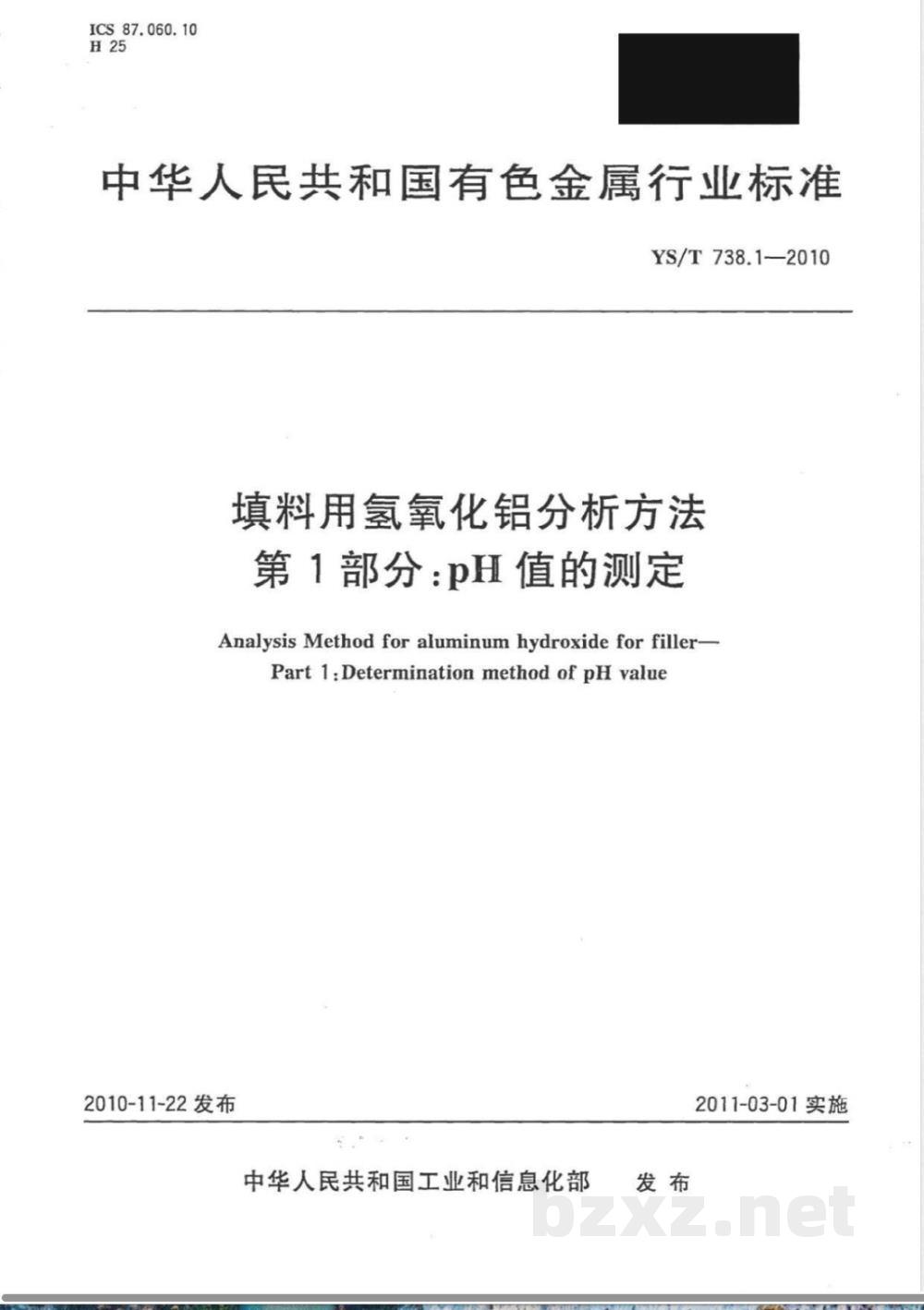

ICS87.060.10
中华人民共和国有色金属行业标准YS/T738.1-—2010
填料用氢氧化铝分析方法
第1部分：pH值的测定
Analysis Method for aluminum hydroxidefor filler-Part 1.Determination methodof pH value2010-11-22发布
中华人民共和国工业和信息化部2011-03-01实施

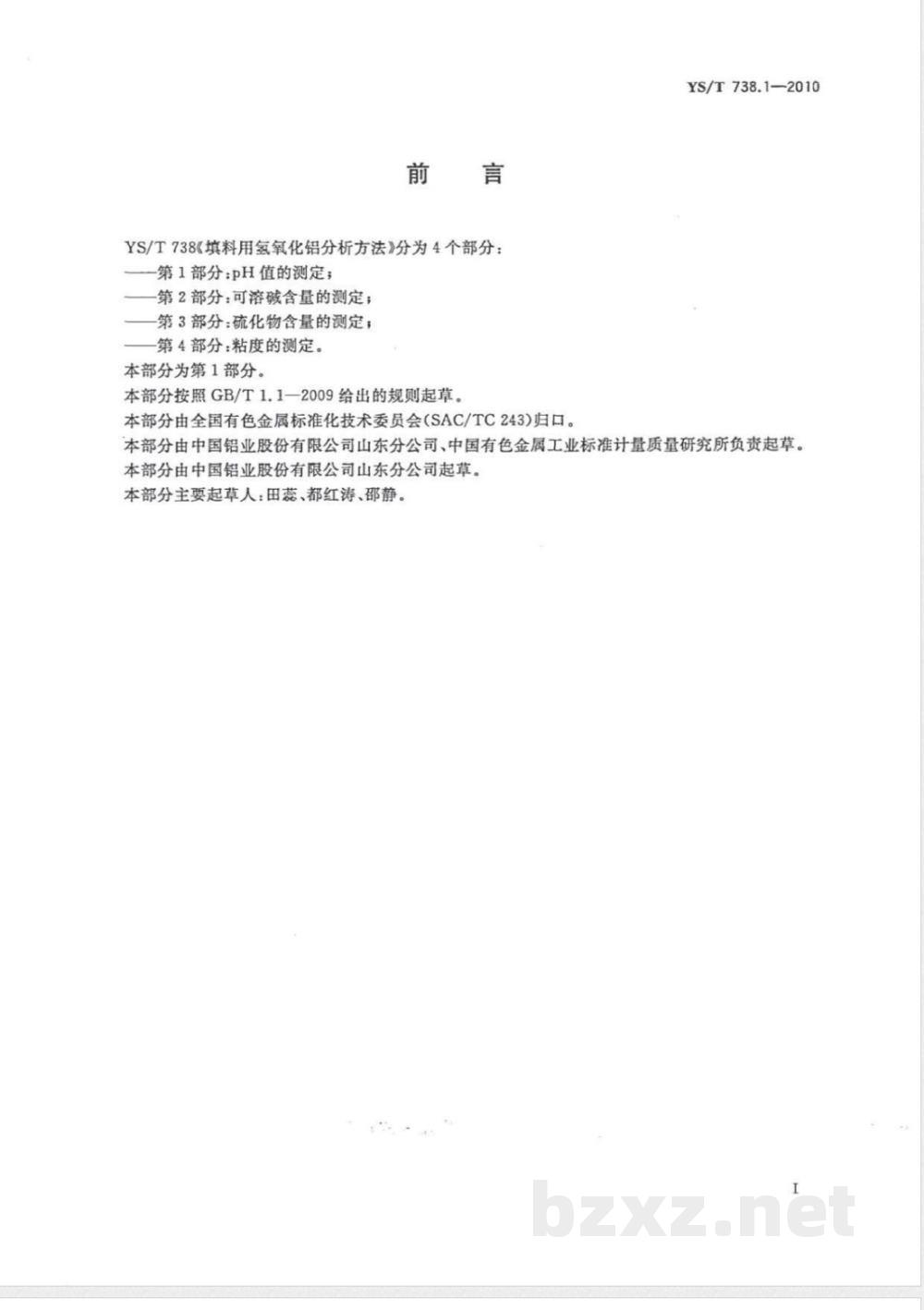

YS/T738《填料用氢氧化铝分析方法》分为4个部分：一第1部分：pH值的测定；
一第2部分：可溶碱含量的测定；第3部分：硫化物含量的测定，
第4部分：粘度的测定。
本部分为第1部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由全国有色金属标准化技术委员会(SAC/TC243)归口。YS/T738.1—2010
本部分由中国铝业股份有限公司山东分公司、中国有色金属工业标准计量质量研究所负责起草。本部分由中国铝业股份有限公司山东分公司起草。本部分主要起草人：田蕊、都红涛、邵静。I

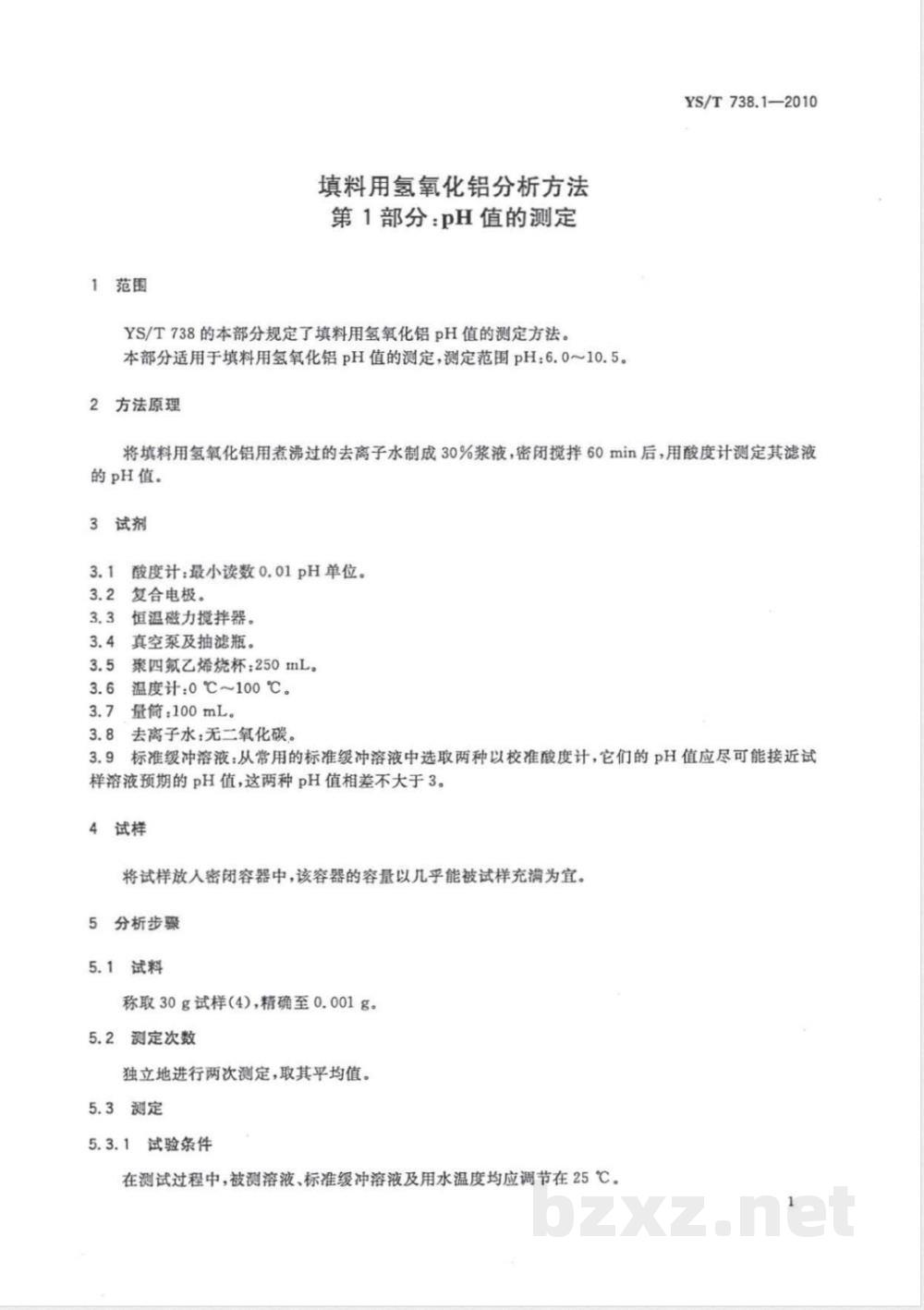

1范围
填料用氢氧化铝分析方法
第1部分：pH值的测定
YS/T738的本部分规定了填料用氢氧化铝pH值的测定方法。本部分适用于填料用氢氧化铝pH值的测定，测定范围pH：6.0~10.5。2方法原理
YS/T738.1—2010
将填料用氢氧化铝用煮沸过的去离子水制成30%浆液，密闭搅拌60min后，用酸度计测定其滤液的pH值。
3试剂
酸度计：最小读数0.01pH单位。复合电极。
恒温磁力搅拌器。
真空泵及抽滤瓶。
聚四氟乙烯烧杯：250mL。
温度计：0℃~100℃。
量筒：100mL。
去离子水：无二氧化碳。
标准缓冲溶液：从常用的标准缓冲溶液中选取两种以校准酸度计，它们的pH值应尽可能接近试3.9
样溶液预期的pH值，这两种pH值相差不大于3。4
将试样放人密闭容器中，该容器的容量以几乎能被试样充满为宜。5分析步骤
5.1试料
称取30g试样（4)，精确至0.001g。5.2测定次数
独立地进行两次测定，取其平均值。5.3测定
试验条件
在测试过程中，被测溶液、标准缓冲溶液及用水温度均应调节在25℃。1
YS/T738.1—2010

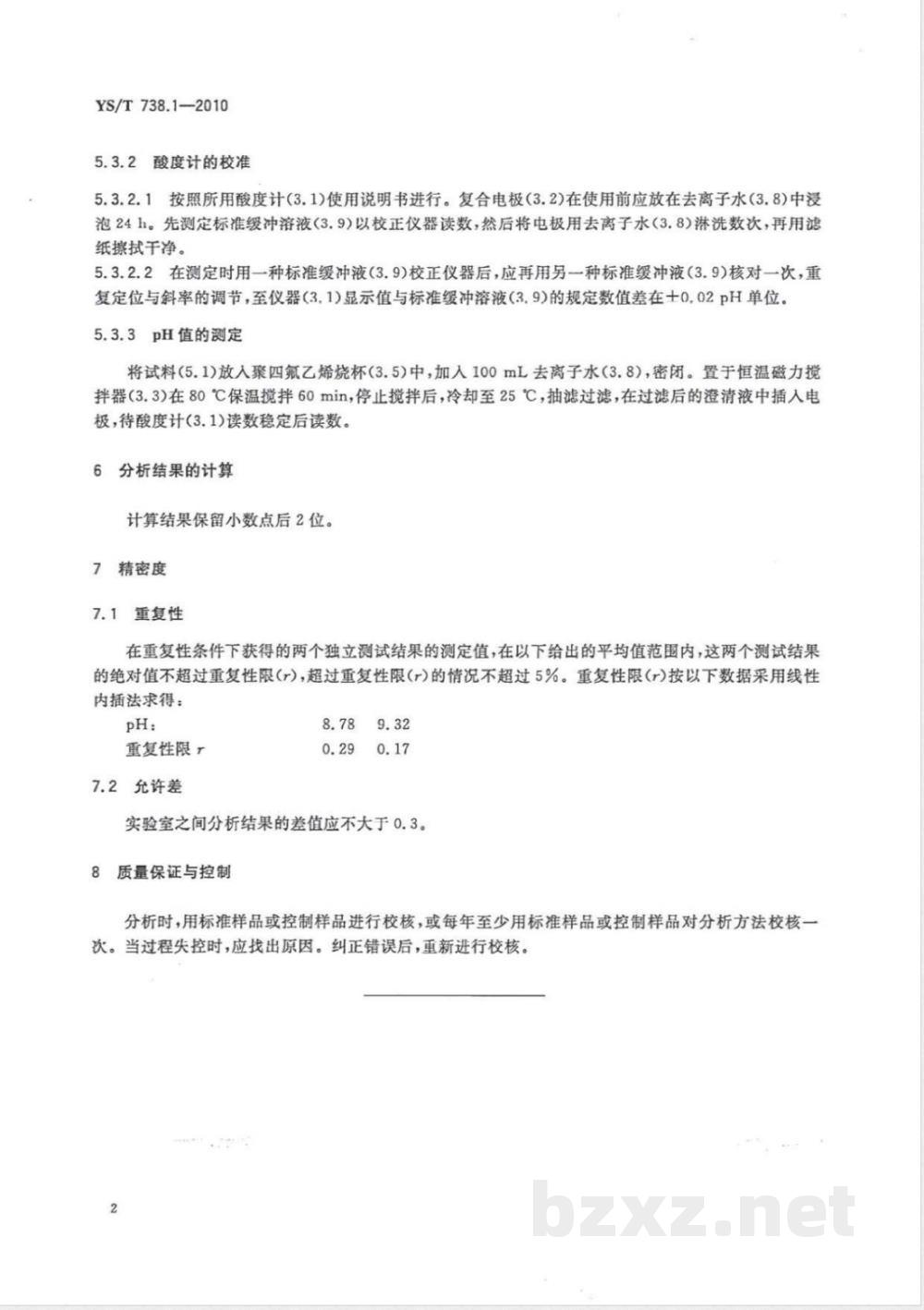

5.3.2酸度计的校准
5.3.2.1按照所用酸度计（3.1）使用说明书进行。复合电极（3.2在使用前应放在去离子水（3.8）中浸泡24h。先测定标准缓冲溶液(3.9）以校正仪器读数，然后将电极用去离子水（3.8)淋洗数次，再用滤纸擦拭于净。
5.3.2.2在测定时用一种标准缓冲液（3.9)校正仪器后，应再用另一种标准缓冲液（3.9）核对一次，重复定位与斜率的调节，至仪器（3.1)显示值与标准缓冲溶液（3.9)的规定数值差在士0.02pH单位。5.3.3pH值的测定
将试料（5.1）放入聚四氟乙烯烧杯（3.5）中，加入100mL去离子水（3.8），密闭。置于恒温磁力搅拌器（3.3）在80℃保温搅拌60min，停止搅拌后，冷却至25℃，抽滤过滤，在过滤后的澄清液中插人电极，待酸度计(3,1)读数稳定后读数。6分析结果的计算下载标准就来标准下载网
计算结果保留小数点后2位。
7精密度
7.1重复性
在重复性条件下获得的两个独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对值不超过重复性限（r），超过重复性限（r）的情况不超过5%。重复性限（r）按以下数据采用线性内插法求得：
重复性限r
7.2允许差
实验室之间分析结果的差值应不大于0.3。8质量保证与控制
分析时，用标准样品或控制样品进行校核，或每年至少用标准样品或控制样品对分析方法校核一次。当过程失控时，应找出原因。纠正错误后，重新进行校核。2

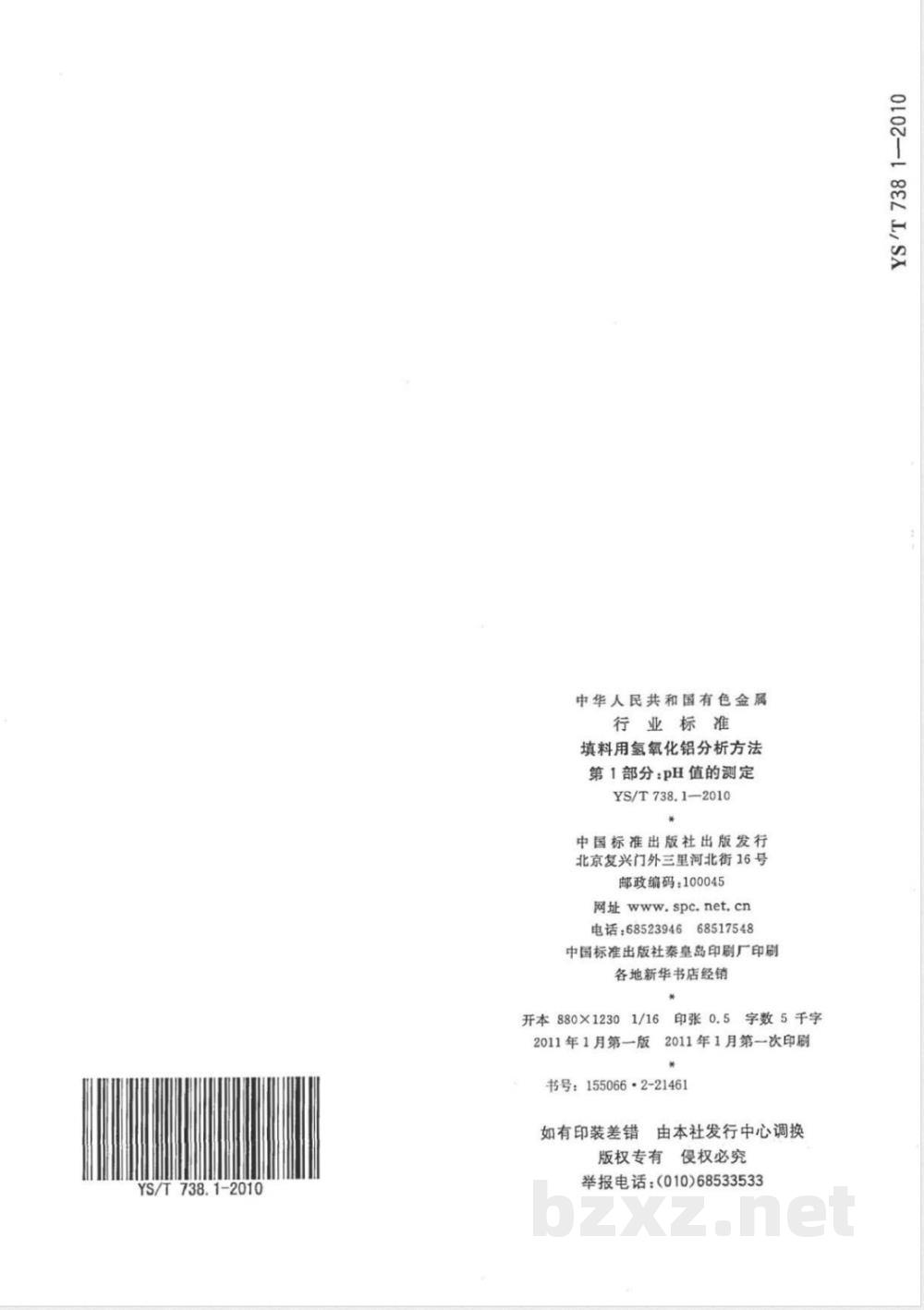

YS/T738.1-2010
中华人民共和国有色金属
行业标准
填料用氢氧化铝分析方法
第1部分：pH值的测定
YS/T738.1-2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2011年1月第一版
印张0.5字数5千字
2011年1月第一次印刷
书号：155066·2-21461
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
