【其他行业标准】 电解金属锰

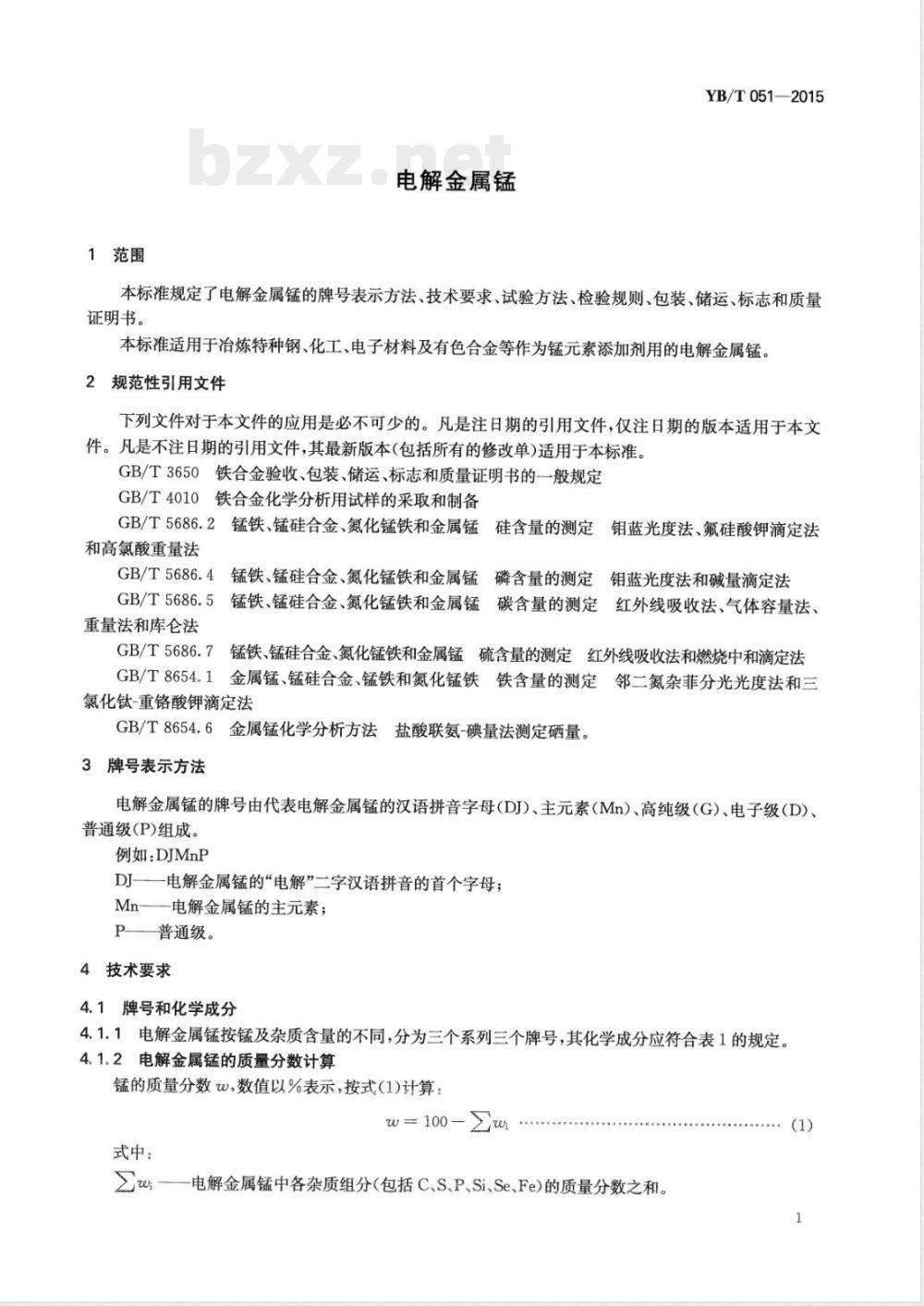

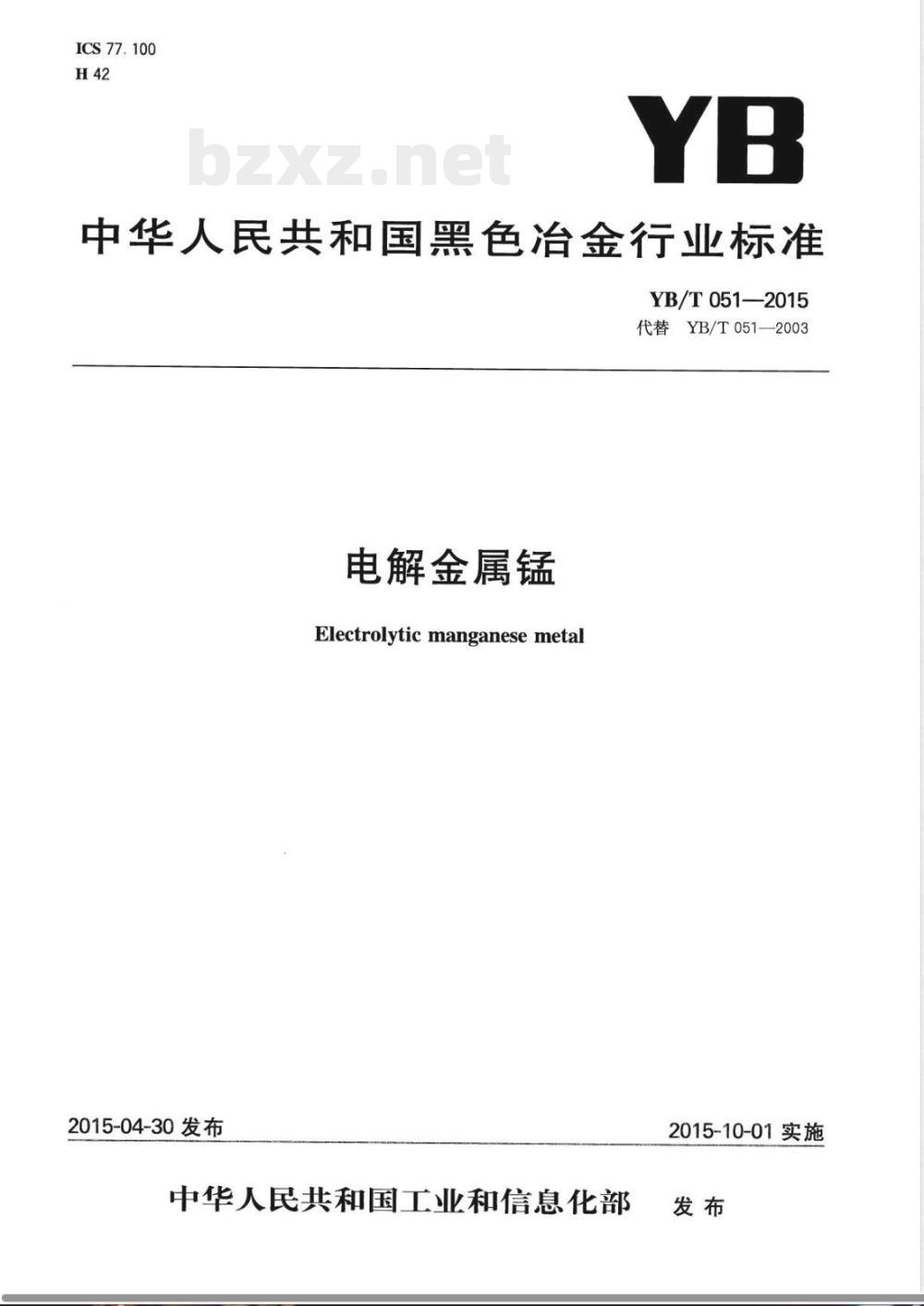

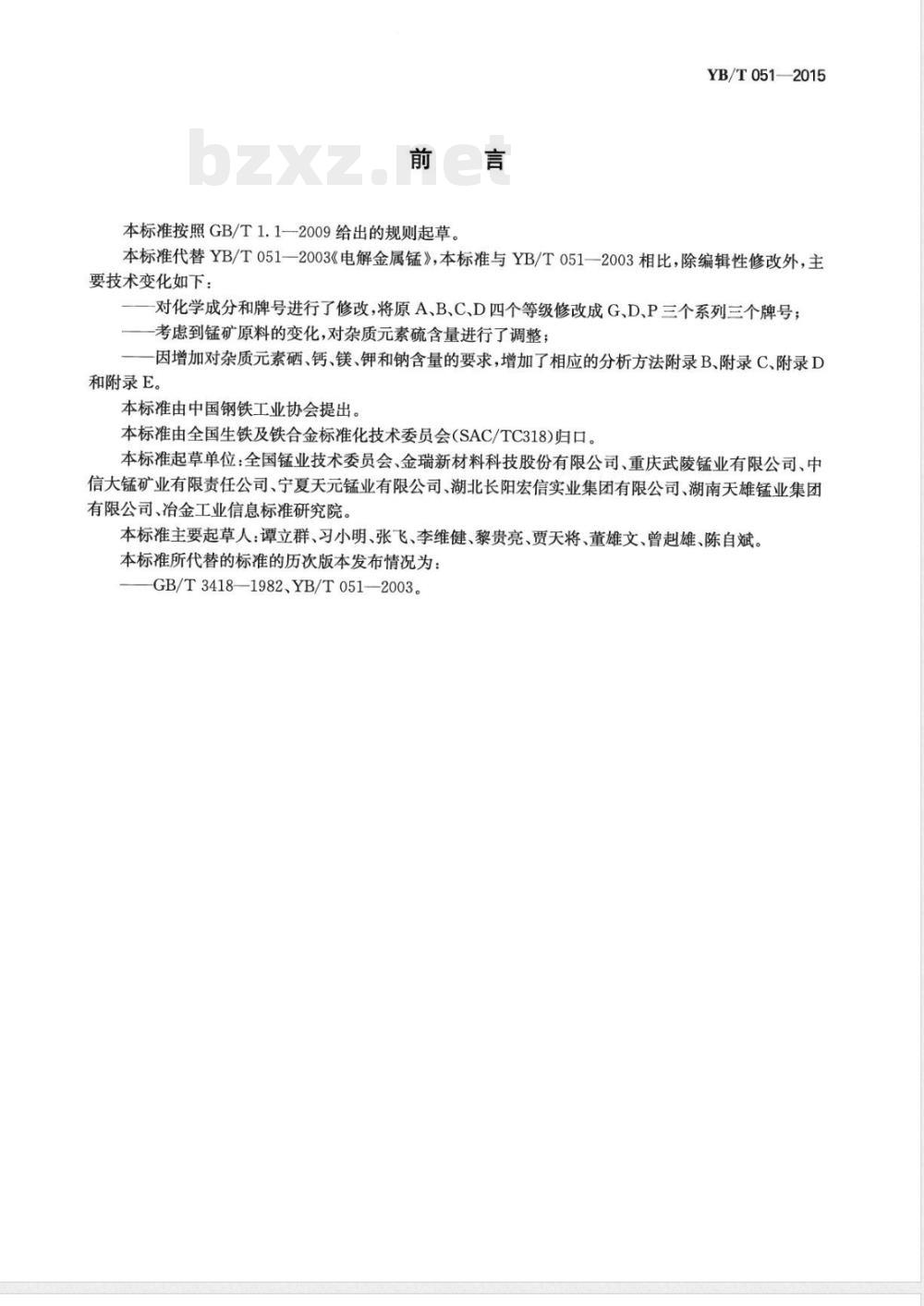

ICS77.100 H42 YB 中华人民共和国黑色冶金行业标准 YB/T051—2015 代替YB/T051—2003 电解金属锰 Electrolytic manganese metal 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替YB/T051—2003《电解金属锰》。与YB/T051—2003相比，除编辑性修改外，主要技术变化如下： 将原A、B、C、D四个等级修改为G、D、P三个系列三个牌号； 考虑锰矿原料变化，对杂质元素硫含量进行了调整； 增加对杂质元素硒、钙、镁、钾和钠含量的要求，并增加相应分析方法附录B、C、D、E。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会（SAC/TC318）归口。 本标准起草单位：全国锰业技术委员会、金瑞新材料科技股份有限公司、重庆武陵锰业有限公司、中信大锰矿业有限责任公司、宁夏天元锰业有限公司、湖北长阳宏信实业集团有限公司、湖南天雄锰业集团有限公司、冶金工业信息标准研究院。 本标准主要起草人：谭立群、习小明、张飞、李维健、黎贵亮、贾天将、董雄文、曾赵雄、陈自斌。 本标准所代替的标准历次版本发布情况为：GB/T3418—1982、YB/T051—2003。 1 范围 本标准规定了电解金属锰的牌号表示方法、技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。 本标准适用于冶炼特种钢、化工、电子材料及有色合金等作为锰元素添加剂用的电解金属锰。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T3650 铁合金验收、包装、储运、标志和质量证明书的一般规定 GB/T4010 铁合金化学分析用试样的采取和制备 GB/T5686.2 锰铁、锰硅合金、氮化锰铁和金属锰硅含量的测定 钼蓝光度法、氟硅酸钾滴定法和高氯酸重量法 GB/T5686.4 锰铁、锰硅合金、氮化锰铁和金属锰磷含量的测定 钼蓝光度法和碱量滴定法 GB/T5686.5 锰铁、锰硅合金、氮化锰铁和金属锰碳含量的测定 红外线吸收法、气体容量法、重量法和库仑法 GB/T5686.7 锰铁、锰硅合金、氮化锰铁和金属锰硫含量的测定 红外线吸收法和燃烧中和滴定法 GB/T8654.1 金属锰、锰硅合金、锰铁和氮化锰铁铁含量的测定 邻二氮杂菲分光光度法和三氯化钛-重铬酸钾滴定法 GB/T8654.6 金属锰化学分析方法 盐酸联氨-碘量法测定硒量 3 牌号表示方法 电解金属锰的牌号由代表电解金属锰的汉语拼音字母（DJ）、主元素（Mn）、高纯级（G）、电子级（D）、普通级（P）组成。 例如：DJMnP DJ表示电解金属锰“电解”的汉语拼音首字母；Mn表示主元素锰；P表示普通级。 4 技术要求 4.1 牌号和化学成分 4.1.1 电解金属锰按锰及杂质含量不同分为三个系列三个牌号，其化学成分应符合表1规定。 4.1.2 电解金属锰中锰质量分数w按式（1）计算： w = 100 - Σwi 式中：Σwi为电解金属锰中各杂质组分（包括C、S、P、Si、Se、Fe）质量分数之和。 计算结果保留至小数点后两位。 4.1.3 需方对表1化学成分有特殊要求时，由供需双方另行协商。 表1 电解金属锰牌号及化学成分（质量分数/%） DJMnG：Mn≥99.9，C≤0.01，S≤0.04，P≤0.001，Si≤0.002，Se≤0.0003，Fe≤0.006 DJMnD：Mn≥99.8，C≤0.02，S≤0.04，P≤0.002，Si≤0.005，Se≤0.06，Fe≤0.03，K≤0.005，Na≤0.005，Ca≤0.015，Mg≤0.02 4.2 物理状态 4.2.1 电解金属锰呈银白色或灰色，不允许发黑，产品中不允许有外来夹杂物。 4.2.2 电解金属锰以片状交货，小于φ3mm的数量不应超过总重量的15%。 4.2.3 电解金属锰以粉状交货时，具体要求由供需双方协商。 5 试验方法 5.1 取样与制样按GB/T4010规定执行。 5.2 化学分析及后续检验方法按相关GB/T标准规定执行。
