【其他行业标准】低钛高碳铬铁

本网站发布时间： 2025-10-15 18:17:39

YB/T4154-2015
现行
　点击下载此标准

基本信息

标准号：
YB/T 4154-2015
标准名称：
低钛高碳铬铁
标准类别：
其他行业标准
英文名称：
High carbon ferrochrome with low titanium
标准状态：
现行
发布日期：
2015-04-30
实施日期：
2015-10-01
出版语种：
简体中文
下载格式：
.pdf .zip

标准分类号

标准ICS号：
冶金>>77.100铁合金
中标分类号：
冶金>>钢铁产品>>H42铁合金

关联标准

替代情况：
替代YB/T 4154-2006

出版信息

出版社：
冶金工业出版社
标准价格：
15.0
出版日期：
2015-10-01

其他信息

起草人：
王爽、宋福良、史万利、郭军、陈自斌
起草单位：
中钢集团吉林铁合金股份有限公司、冶金工业信息标准研究院
归口单位：
全国生铁及铁合金标准化技术委员会（SAC/TC 318）
提出单位：
中国钢铁工业协会
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国生铁及铁合金标准化技术委员会（SAC/TC 318）
相关标签：
高碳铬铁

标准简介/下载

点击下载

标准简介：

本标准规定了低钛高碳铬铁的技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。本标准适用于炼钢中对钛含量有要求，又需添加铬元素用的高碳铬铁。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准代替YB/T 4154-2006《低钛高碳铬铁》，本标准与YB/T 4154-2006相比，除编辑性修改外，主要技术变化如下：
——修改了规范性引用文件；
——删除了FeCr55C1000Ti5牌号，增加了以下9个牌号：FeCr65C10.0Ti0.010、FeCr65C10.0Ti0.015、FeCr65C10.0Ti0.020、FeCr65C10.0Ti0.025、FeCr65C10.0Ti0.030、FeCr55C10.0Ti0.010、FeCr55C10.0Ti0.015、FeCr55C10.0Ti0.020、FeCr55C10.0Ti0.025；
——降低了产品中钛和硫的含量。
本标准由中国钢铁工业协会提出。
本标准由全国生铁及铁合金标准化技术委员会（SAC/TC 318）归口。
本标准起草单位：中钢集团吉林铁合金股份有限公司、冶金工业信息标准研究院。
本标准主要起草人：王爽、宋福良、史万利、郭军、陈自斌。
本标准所代替的历次版本发布情况为：
——YB/T 4154-2006。
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3650 铁合金验收、包装、储运、标志和质量证明书的一般规定
GB/T 4010 铁合金化学分析用试样的采取和制备
GB/T 4699.2 铬铁和硅铬合金铬含量的测定过硫酸铵氧化滴定法和电位滴定法
GB/T 4699.3 铬铁、硅铬合金和氮化铬铁磷含量的测定铋磷钼蓝分光光度法和钼蓝分光光度法
GB/T 4699.4 铬铁和硅铬合金碳含量的测定红外吸收法测定和重量法
GB/T 4699.6 铬铁和硅铬合金硫含量的测定红外吸收法和燃烧中和滴定法
GB/T 5687.2 铬铁、硅铬合金和氮化铬铁硅含量的测定高氯酸脱水重量法
GB/T 5687.11 铬铁钛含量的测定二安替比林甲烷分光光度法
GB/T 13247 铁合金产品粒度的取样和检测方法

标准内容

部分标准内容：

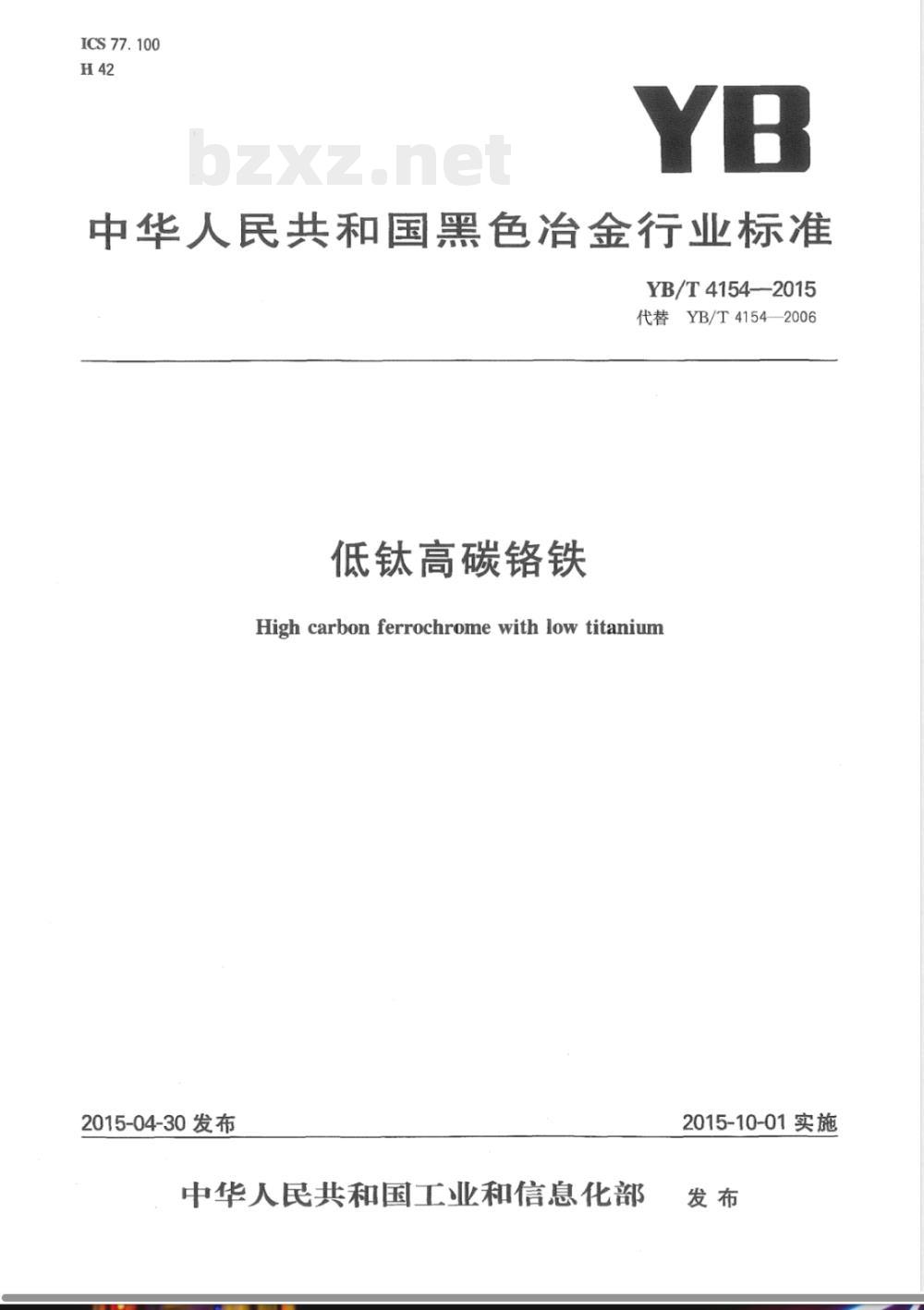

ICS77.100
中华人民共和国黑色冶金行业标准YB/T4154—2015
代替YB/T4154—2006
低钛高碳铬铁
High carbon ferrochrome with low titanium2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

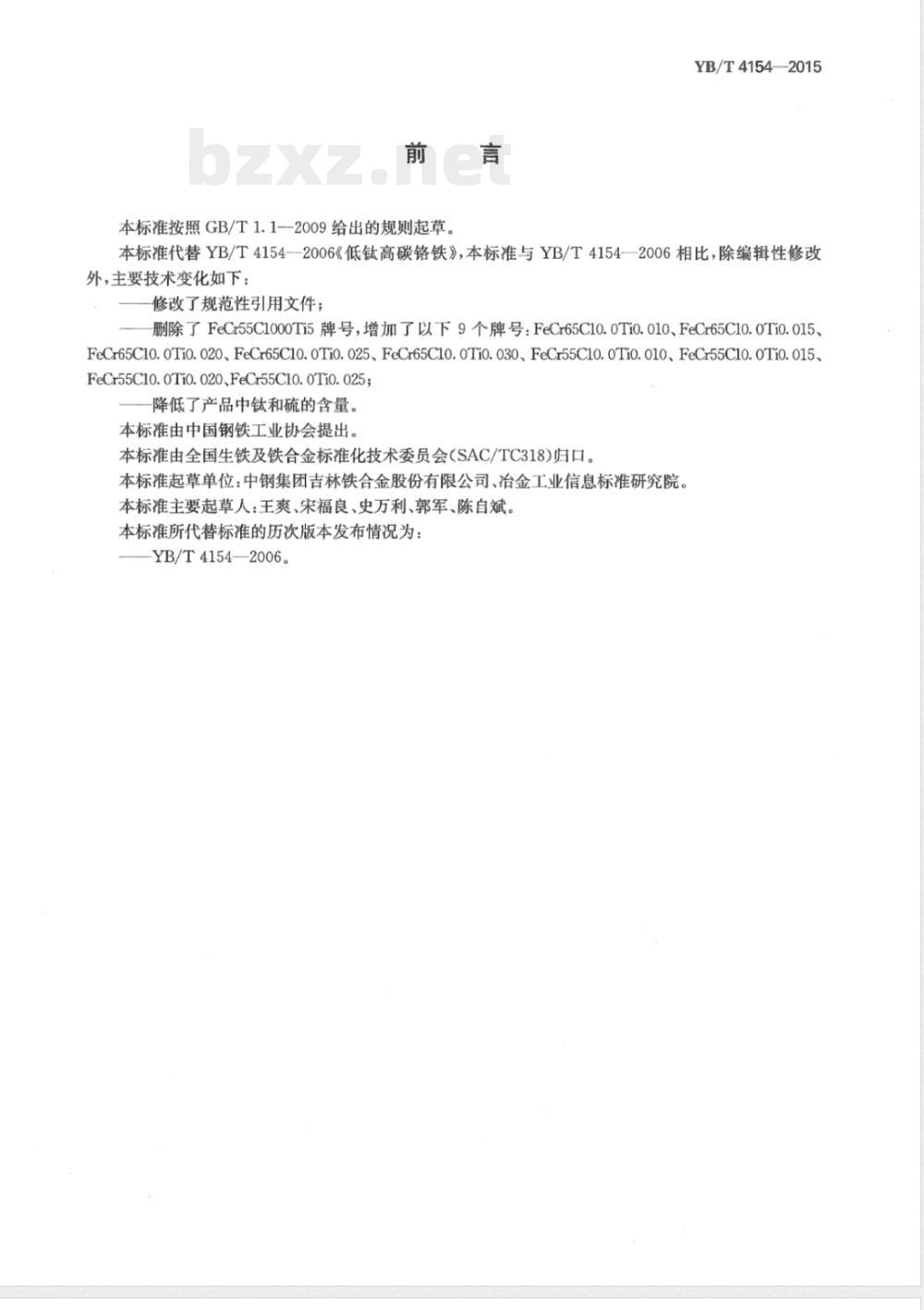

本标准按照GB/T1.1一2009给出的规则起草。YB/T4154—2015
本标准代替YB/T4154—2006《低钛高碳铬铁》，本标准与YB/T4154--2006相比，除编辑性修改外，主要技术变化如下：
修改了规范性引用文件；
删除了FeCr55C1000Ti5牌号，增加了以下9个牌号：FeCr65C10.0Ti0.010、FeCr65C10.0Ti0.015、FeCr65C10.0Ti0.020、FeCr65C10.0Ti0.025、FeCr65C10.0Ti0.030、FeCr55C10.0Ti0.010、FeCr55C10.0Ti0.015、FeCr55C10.0Tio.020、FeCr55C10.0Tio.025；降低了产品中钛和硫的含量。
本标准由中国钢铁工业协会提出。本标准由全国生铁及铁合金标准化技术委员会（SAC/TC318)归口。本标准起草单位：中钢集团吉林铁合金股份有限公司、冶金工业信息标准研究院。本标准主要起草人：王爽、宋福良、史万利、郭军、陈自斌。本标准所代替标准的历次版本发布情况为：YB/T4154——2006。

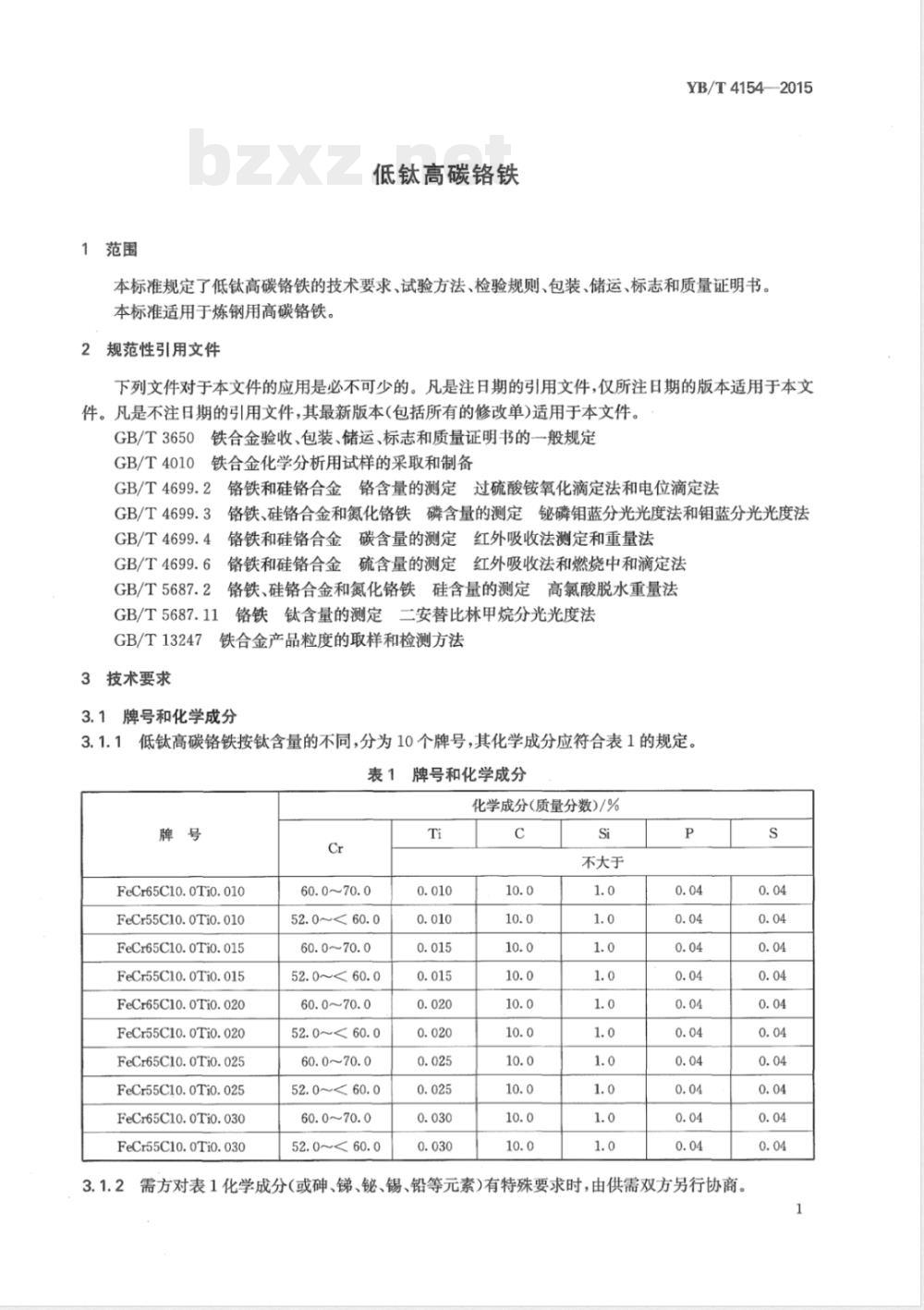

1范围
低钛高碳铬铁
YB/T4154—2015
本标准规定了低钛高碳铬铁的技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。本标准适用于炼钢用高碳铬铁。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T3650
GB/T4010
铁合金验收、包装、储运、标志和质量证明书的一般规定铁合金化学分析用试样的采取和制备GB/T4699.2铬铁和硅铬合金铬含量的测定过硫酸铵氧化滴定法和电位滴定法GB/T4699.3铬铁、硅铬合金和氮化铬铁磷含量的测定铋磷钼蓝分光光度法和钼蓝分光光度法GB/T4699.4
GB/T4699.6
铬铁和硅铬合金碳含量的测定红外吸收法测定和重量法铬铁和硅铬合金硫含量的测定红外吸收法和燃烧中和滴定法GB/T5687.2
铬铁、硅铬合金和氮化铬铁硅含量的测定高氯酸脱水重量法GB/T5687.11铬铁钛含量的测定
二安替比林甲烷分光光度法
铁合金产品粒度的取样和检测方法GB/T13247
3技术要求
3.1牌号和化学成分
3.1.1低钛高碳铬铁按钛含量的不同，分为10个牌号，其化学成分应符合表1的规定。表1
牌号和化学成分
化学成分（质量分数)/%
FeCr65C10.0Ti0.010
FeCr55C10.0Tio.010
FeCr65C10.0Ti0.015
FeCr55C10.0Ti0.015
FeCr65C10.0Ti0.020
FeCr55C10.0Ti0.020
FeCr65C10.0Ti0.025
FeCr55C10.0Ti0.025
FeCr65C10.0Ti0.030
FeCr55C10.0Ti0.030
60.0~70.0
52.0~<60.0
60.0～70.0
52.0~<60.0
60.0~70.0
52.0~<60.0
60.0~70.0
52.0~<60.0
60.0~70.0
52.0~<60.0
不大于
2需方对表1化学成分(或砷、锑、铋、锡、铅等元素)有特殊要求时，由供需双方另行协商。3.1.2
YB/T4154—2015

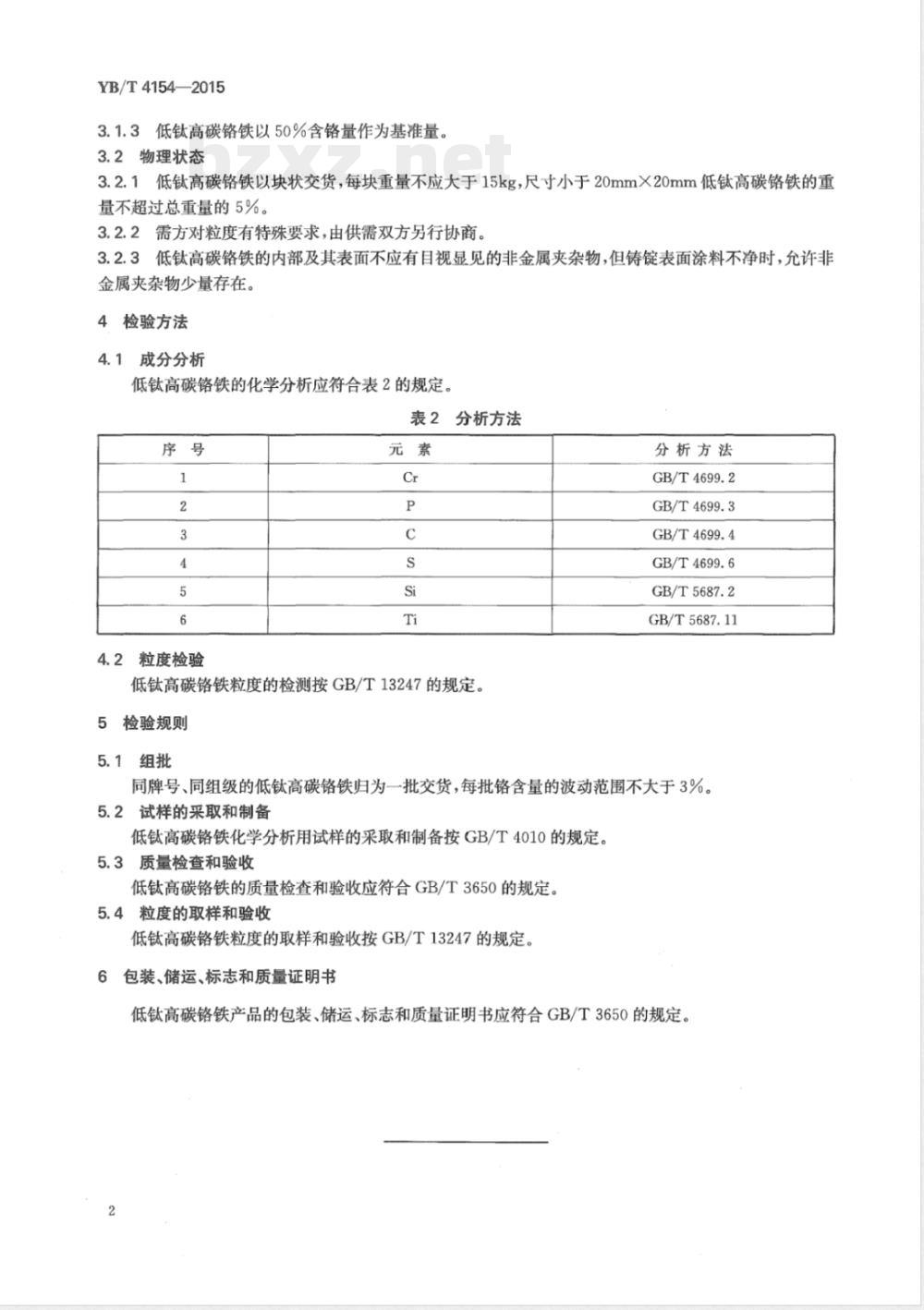

3.1.3低钛高碳铬铁以50%含铬量作为基准量。3.2物理状态
3.2.1低钛高碳铬铁以块状交货，每块重量不应大于15kg，尺寸小于20mmX20mm低钛高碳铬铁的重量不超过总重量的5%。
3.2.2需方对粒度有特殊要求，由供需双方另行协商。3.2.3低钛高碳铬铁的内部及其表面不应有目视显见的非金属夹杂物，但铸锭表面涂料不净时，允许非金属夹杂物少量存在。此内容来自标准下载网
检验方法
4.1成分分析
低钛高碳铬铁的化学分析应符合表2的规定。表2分析方法
4.2粒度检验
低钛高碳铬铁粒度的检测按GB/T13247的规定。5检验规则
5.1组批
分析方法
GB/T4699.2
GB/T4699.3
GB/T4699.4
GB/T4699.6
GB/T5687.2
GB/T5687.11
同牌号、同组级的低钛高碳铬铁归为一批交货，每批铬含量的波动范围不大于3%。5.2试样的采取和制备
低钛高碳铬铁化学分析用试样的采取和制备按GB/T4010的规定。5.3质量检查和验收
低钛高碳铬铁的质量检查和验收应符合GB/T3650的规定。5.4粒度的取样和验收
低钛高碳铬铁粒度的取样和验收按GB/T13247的规定。6包装、储运、标志和质量证明书低钛高碳铬铁产品的包装、储运、标志和质量证明书应符合GB/T3650的规定。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
