【其他行业标准】 金属锰枕

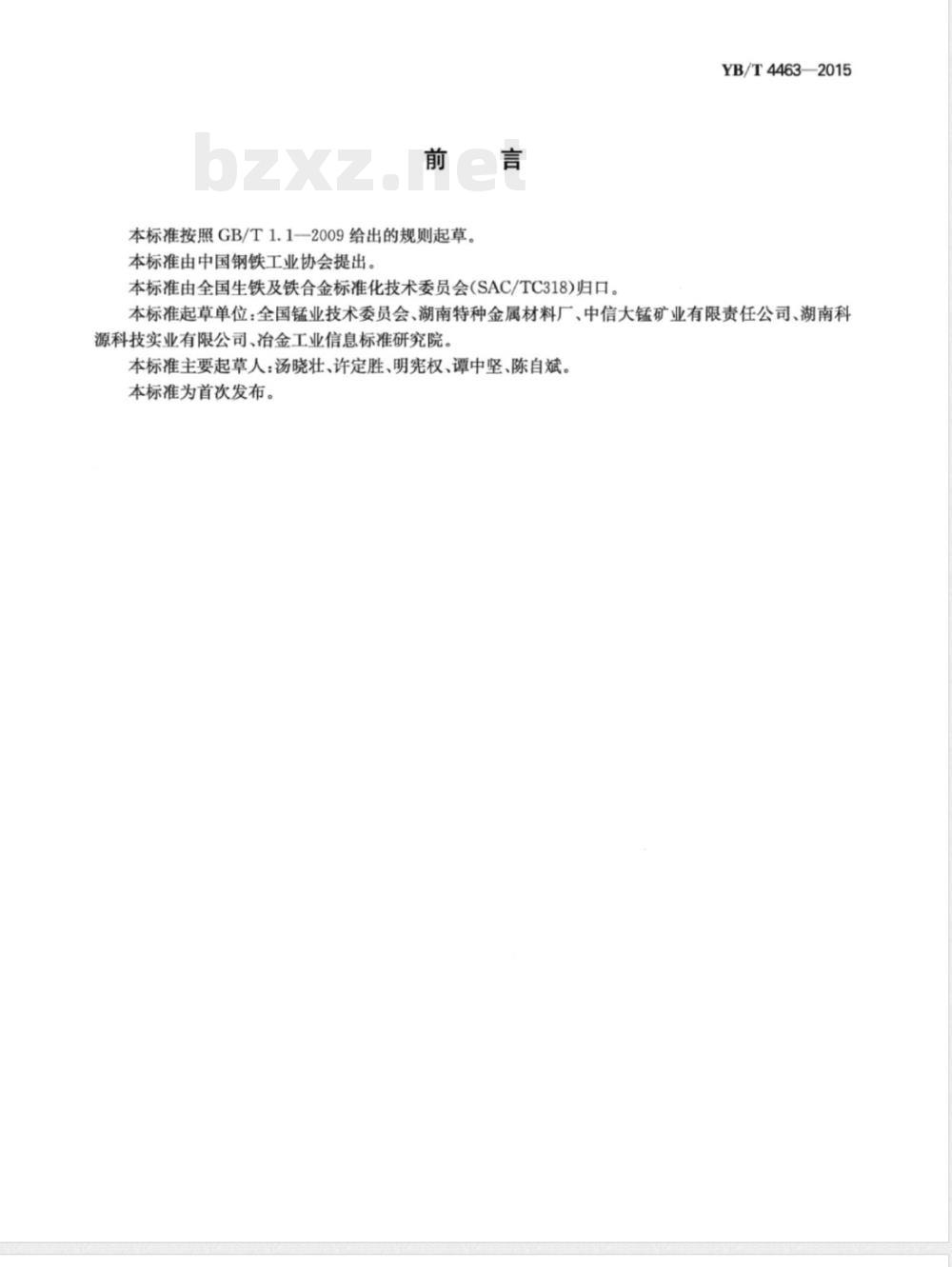

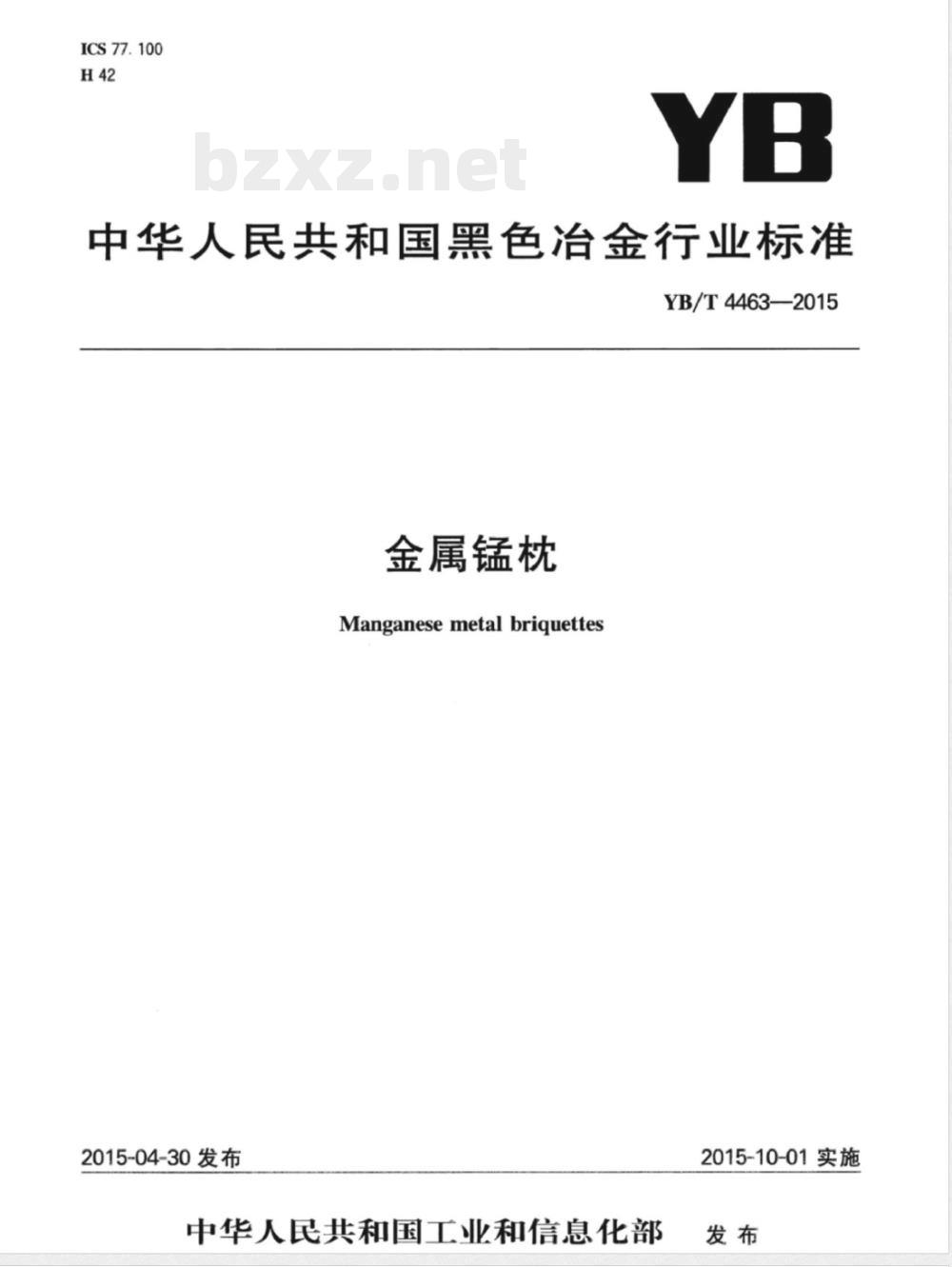

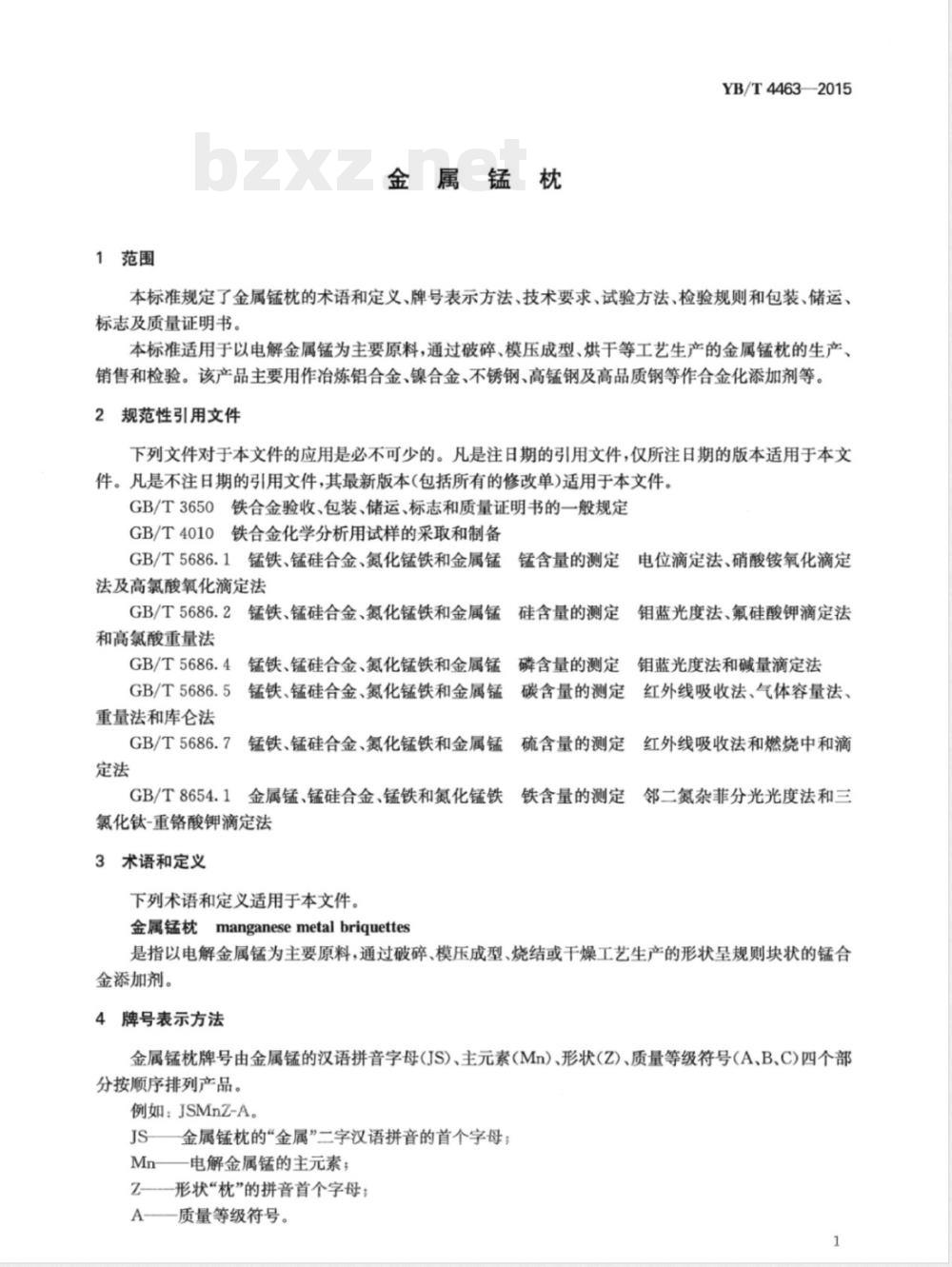

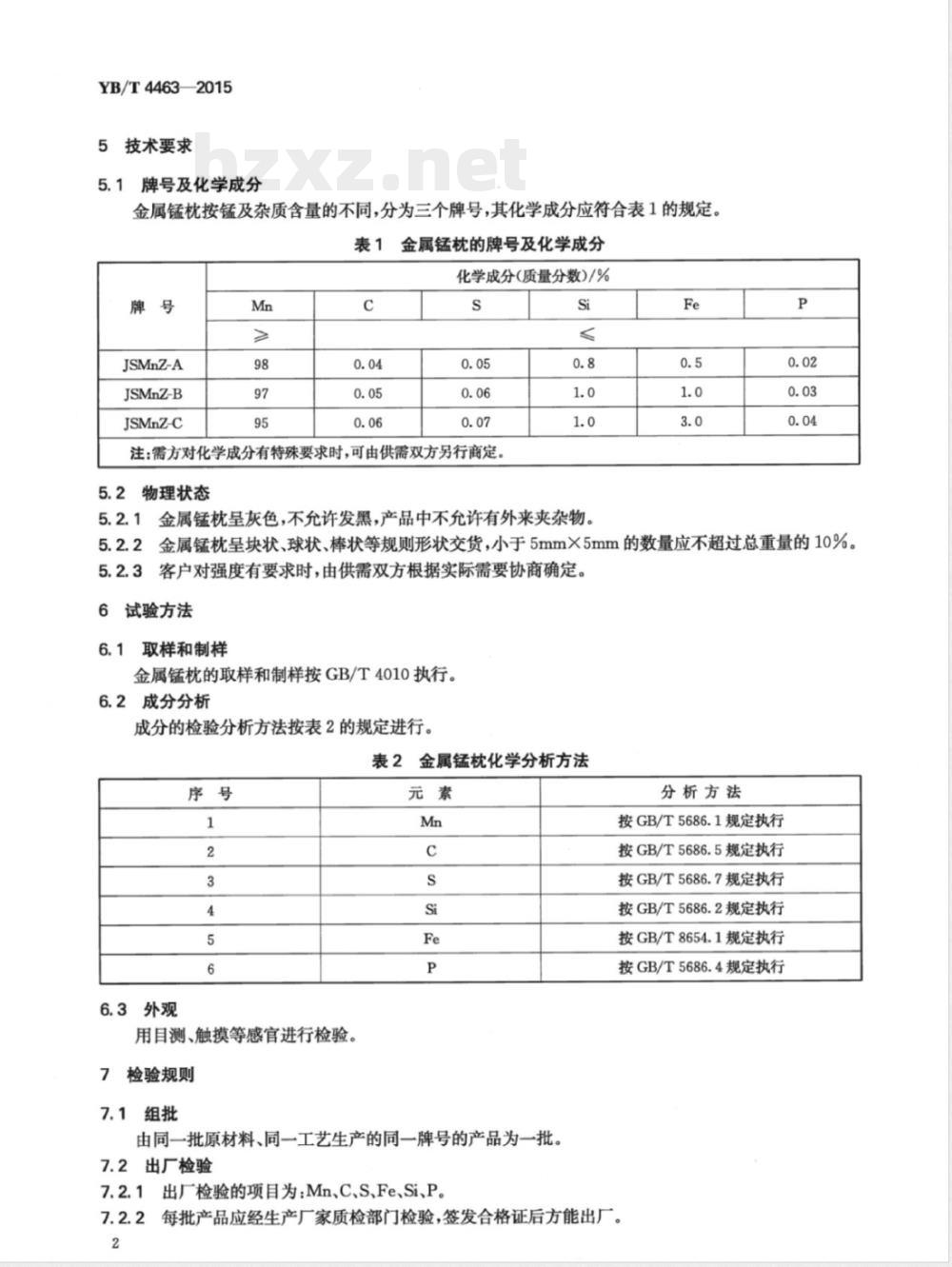

ICS77.100 H42 YB 中华人民共和国黑色冶金行业标准 YB/T4463—2015 金属锰枕 Manganese metal briquettes 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会（SAC/TC318）归口。 本标准起草单位：全国锰业技术委员会、湖南特种金属材料厂、中信大锰矿业有限责任公司、湖南科源科技实业有限公司、冶金工业信息标准研究院。 本标准主要起草人：汤晓壮、许定胜、明宪权、谭中坚、陈自斌。 本标准为首次发布。 1 范围 本标准规定了金属锰枕的术语和定义、牌号表示方法、技术要求、试验方法、检验规则以及包装、储运、标志及质量证明书。 本标准适用于以电解金属锰为主要原料，通过破碎、模压成型、烘干等工艺生产的金属锰枕的生产、销售和检验。该产品主要用作冶炼铝合金、镍合金、不锈钢、高锰钢及高品质钢等的合金化添加剂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T3650 铁合金验收、包装、储运、标志和质量证明书的一般规定 GB/T4010 铁合金化学分析用试样的采取和制备 GB/T5686.1 锰铁、锰硅合金、氮化锰铁和金属锰锰含量的测定（电位滴定法、硝酸铵氧化滴定法及高氯酸氧化滴定法） GB/T5686.2 锰铁、锰硅合金、氮化锰铁和金属锰硅含量的测定（钼蓝光度法、氟硅酸钾滴定法和高氯酸重量法） GB/T5686.4 锰铁、锰硅合金、氮化锰铁和金属锰磷含量的测定（钼蓝光度法和碱量滴定法） GB/T5686.5 锰铁、锰硅合金、氮化锰铁和金属锰碳含量的测定（红外线吸收法、气体容量法、重量法和库仑法） GB/T5686.7 锰铁、锰硅合金、氮化锰铁和金属锰硫含量的测定（红外线吸收法和燃烧中和滴定法） GB/T8654.1 金属锰、锰硅合金、锰铁和氮化锰铁铁含量的测定（氯化钛-重铬酸钾滴定法） 3 术语和定义 3.1 金属锰枕 金属锰枕是指以电解金属锰为主要原料，通过破碎、模压成型、烧结或干燥工艺生产的形状呈规则块状的锰合金添加剂。 4 牌号表示方法 金属锰枕牌号由金属锰的汉语拼音字母（JS）、主元素（Mn）、形状（Z）、质量等级符号（A、B、C）按顺序组成。 例如：JSMnZ-A。 JS表示“金属锰枕”的“金属”汉语拼音首字母；Mn表示主元素锰；Z表示形状“枕”的拼音首字母；A表示质量等级。 5 技术要求 5.1 牌号及化学成分 金属锰枕按锰及杂质含量不同分为三个牌号，其化学成分应符合表1规定。 表1 金属锰枕牌号及化学成分（质量分数/%） JSMnZ-A：Mn≥98，C≤0.04，S≤0.05，Si≤0.8，Fe≤0.5，P≤0.02 JSMnZ-B：Mn≥97，C≤0.05，S≤0.06，Si≤1.0，Fe≤1.0，P≤0.03 JSMnZ-C：Mn≥95，C≤0.06，S≤0.07，Si≤1.0，Fe≤3.0，P≤0.04 注：需方对化学成分有特殊要求时，可由供需双方另行商定。 5.2 物理状态 金属锰枕呈灰色，不允许发黑，产品中不允许有外来夹杂物。 产品以块状、球状、棒状等规则形状交货，小于5mm×5mm的数量应不超过总重量的10%。客户对强度有要求时，由供需双方协商确定。 6 试验方法 6.1 取样和制样按GB/T4010执行。 6.2 成分分析方法按相关GB/T5686及GB/T8654标准执行。 6.3 外观采用目测、触摸等方法检验。 7 检验规则 7.1 组批 由同一批原材料、同一工艺生产的同一牌号产品为一批。 7.2 出厂检验 出厂检验项目包括Mn、C、S、Fe、Si、P等元素。每批产品应经生产厂检验合格后方可出厂。
