【其他行业标准】 五氧化二钒

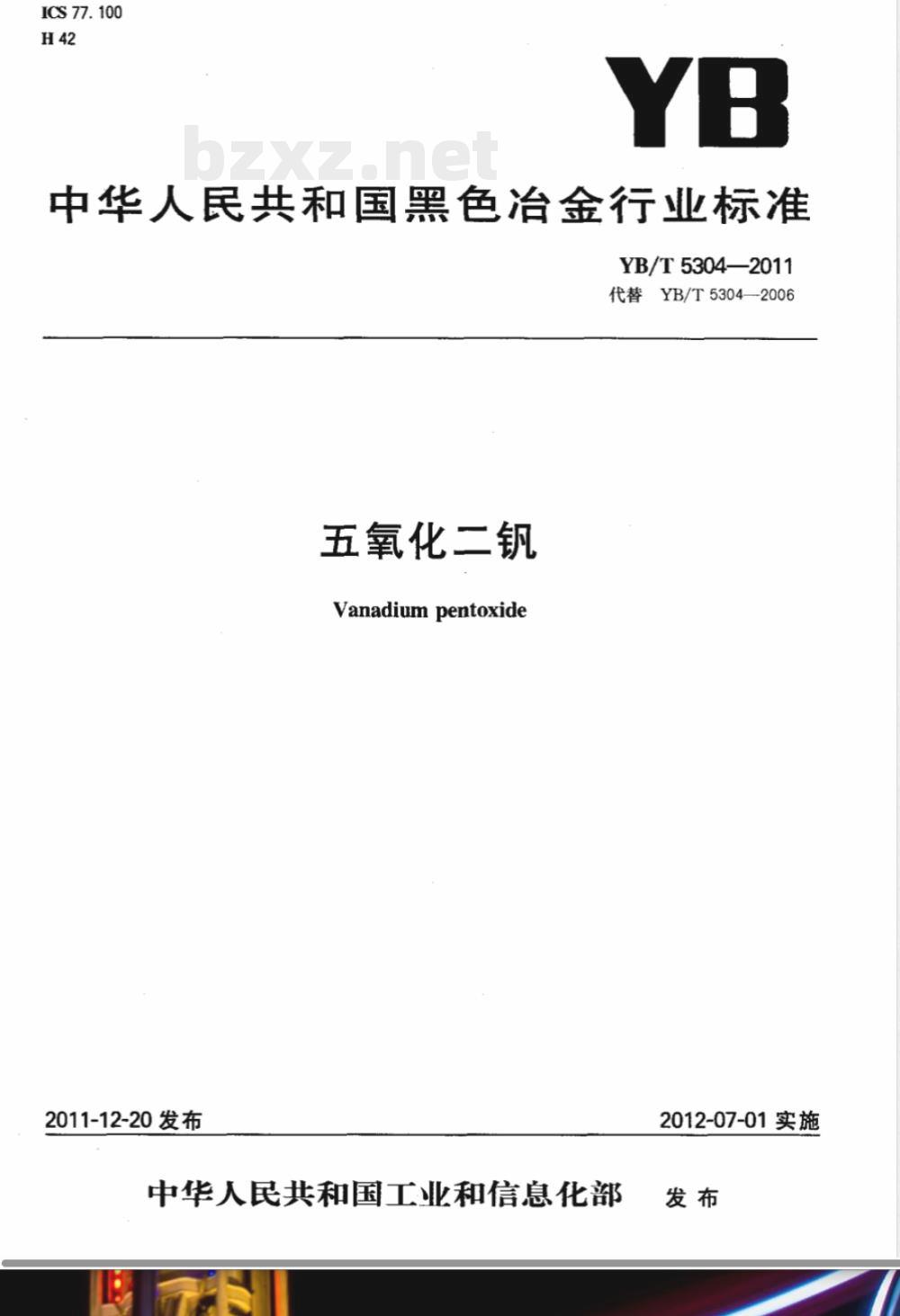

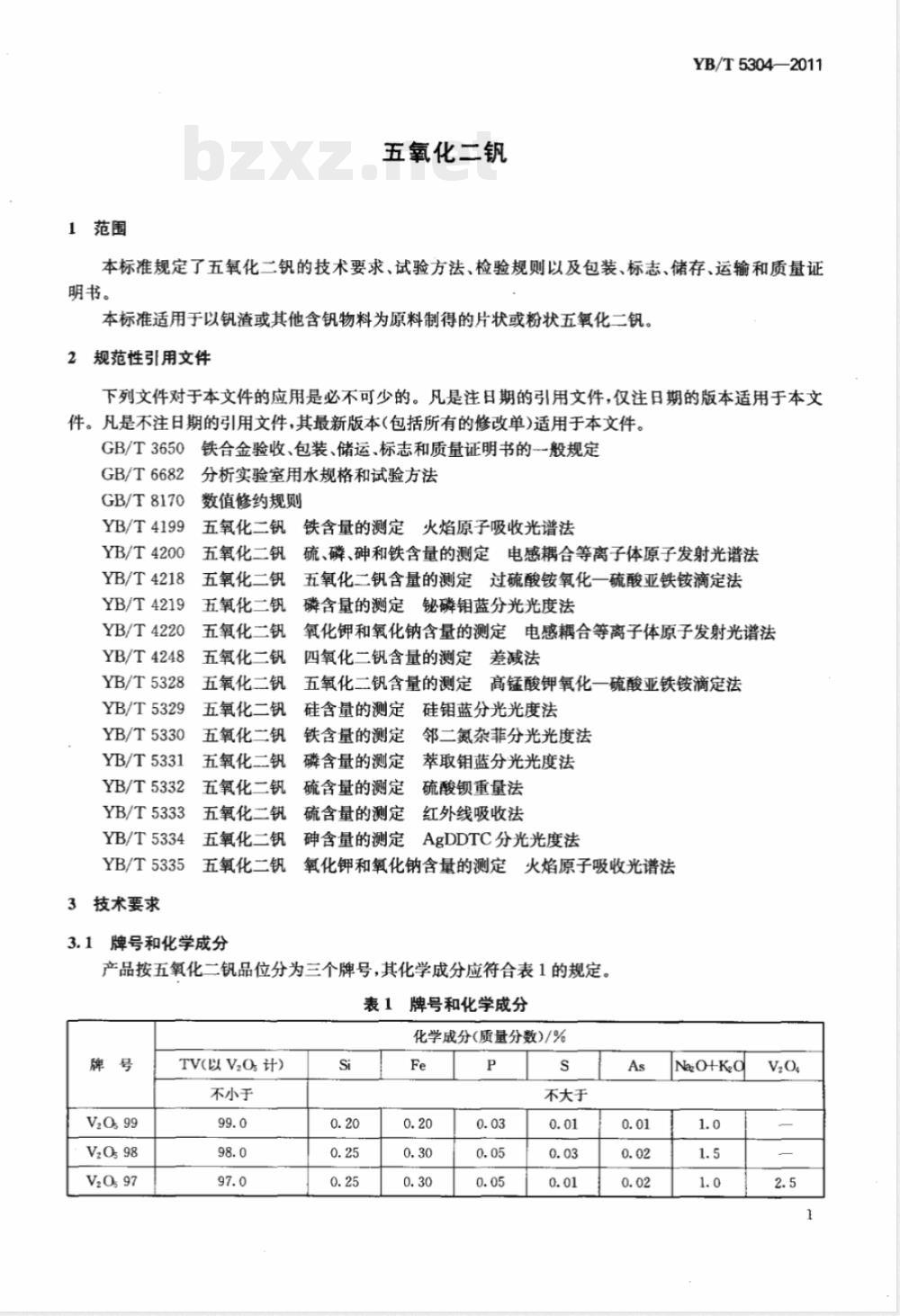

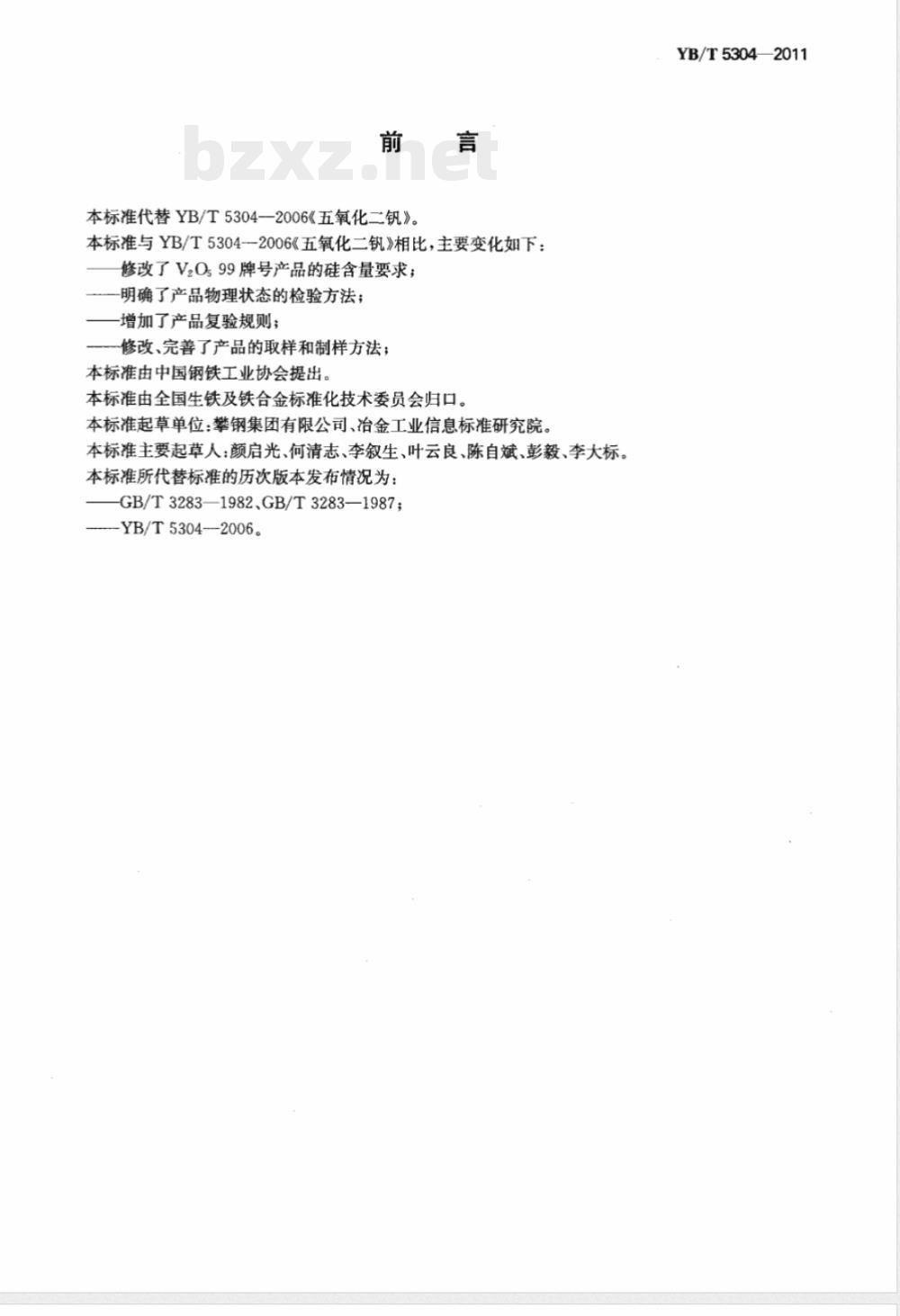

ICS 77.100 H42 YB 中华人民共和国黑色冶金行业标准 YB/T5304—2011 代替YB/T5304—2006 五氧化二钒 Vanadium pentoxide 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准代替YB/T5304—2006《五氧化二钒》。与YB/T5304—2006相比，主要变化如下： 修改了V2O99牌号产品的硅含量要求； 明确了产品物理状态的检验方法； 增加了产品复验规则； 修改、完善了产品取样和制样方法。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会归口。 本标准起草单位：攀钢集团有限公司、冶金工业信息标准研究院。 本标准主要起草人：颜启光、何清志、李叙生、叶云龙、陈自斌、彭毅、李大标。 本标准所代替标准的历次版本发布情况为：GB/T3283—1982、GB/T3283—1987、YB/T5304—2006。 1 范围 本标准规定了五氧化二钒的技术要求、试验方法、检验规则以及包装、标志、储存、运输和质量证明书。 本标准适用于以钒渣或其他含钒物料为原料制得的片状或粉状五氧化二钒。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T3650 铁合金验收、包装、储运、标志和质量证明书的一般规定 GB/T6682 分析实验室用水规格和试验方法 GB/T8170 数值修约规则 YB/T4199 五氧化二钒铁含量的测定 火焰原子吸收光谱法 YB/T4200 五氧化二钒硫、磷、砷和铁含量的测定 电感耦合等离子体原子发射光谱法 YB/T4218 五氧化二钒含量的测定 过硫酸铵氧化-硫酸亚铁铵滴定法 YB/T4219 五氧化二钒磷含量的测定 铋磷钼蓝分光光度法 YB/T4220 氧化钾和氧化钠含量的测定 电感耦合等离子体原子发射光谱法 YB/T4248 四氧化二钒含量的测定 差减法 YB/T5328 五氧化二钒含量的测定 高锰酸钾氧化-硫酸亚铁铵滴定法 YB/T5329 硅含量的测定 硅钼蓝分光光度法 YB/T5330 铁含量的测定 邻二氮杂菲分光光度法 YB/T5331 磷含量的测定 萃取钼蓝分光光度法 YB/T5332 硫含量的测定 硫酸钡重量法 YB/T5333 硫含量的测定 红外线吸收法 YB/T5334 砷含量的测定 AgDDTC分光光度法 YB/T5335 氧化钾和氧化钠含量的测定 火焰原子吸收光谱法 3 技术要求 3.1 牌号和化学成分 产品按五氧化二钒品位分为三个牌号，其化学成分应符合表1规定。 表1 牌号和化学成分（质量分数/%） V2O99：V2O5≥99.0，Si≤0.20，Fe≤0.20，P≤0.03，S≤0.01，As≤0.01，Na2O+K2O≤1.0，V2O3≤2.5 V2O98：V2O5≥98.0，Si≤0.25，Fe≤0.30，P≤0.05，S≤0.03，As≤0.02，Na2O+K2O≤1.5 V2O97：V2O5≥97.0，Si≤0.25，Fe≤0.30，P≤0.05，S≤0.01，As≤0.02，Na2O+K2O≤1.0 3.2 物理状态 V2O99和V2O98牌号产品以片状交货，尺寸不大于55mm×55mm×5mm；V2O97牌号产品以分解后自然粉状交货。 4 试验方法 4.1 取样和制样 4.1.1 片状五氧化二钒取样和制样方法：当交货批量为5t～10t时，在每批产品25%包装件中取样，份样总量不小于2kg，经破碎、混匀、缩分后制备试样用于化学分析与备查。 4.1.2 粉状五氧化二钒取样方法按规定从包装件中均匀取样制备。
