【其他行业标准】 纺织经纱上浆用聚丙烯酸类浆料试验方法 粘度测定

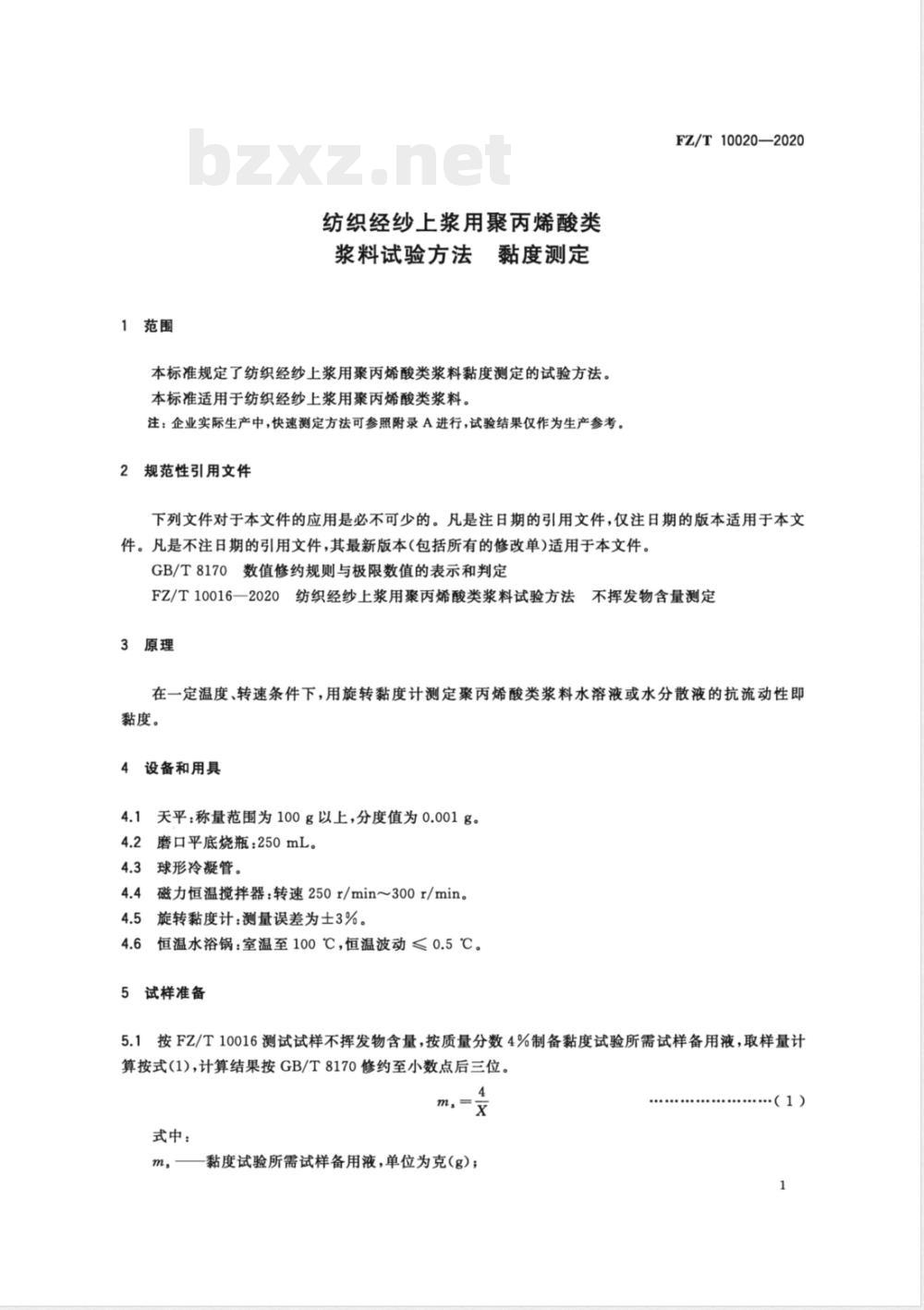

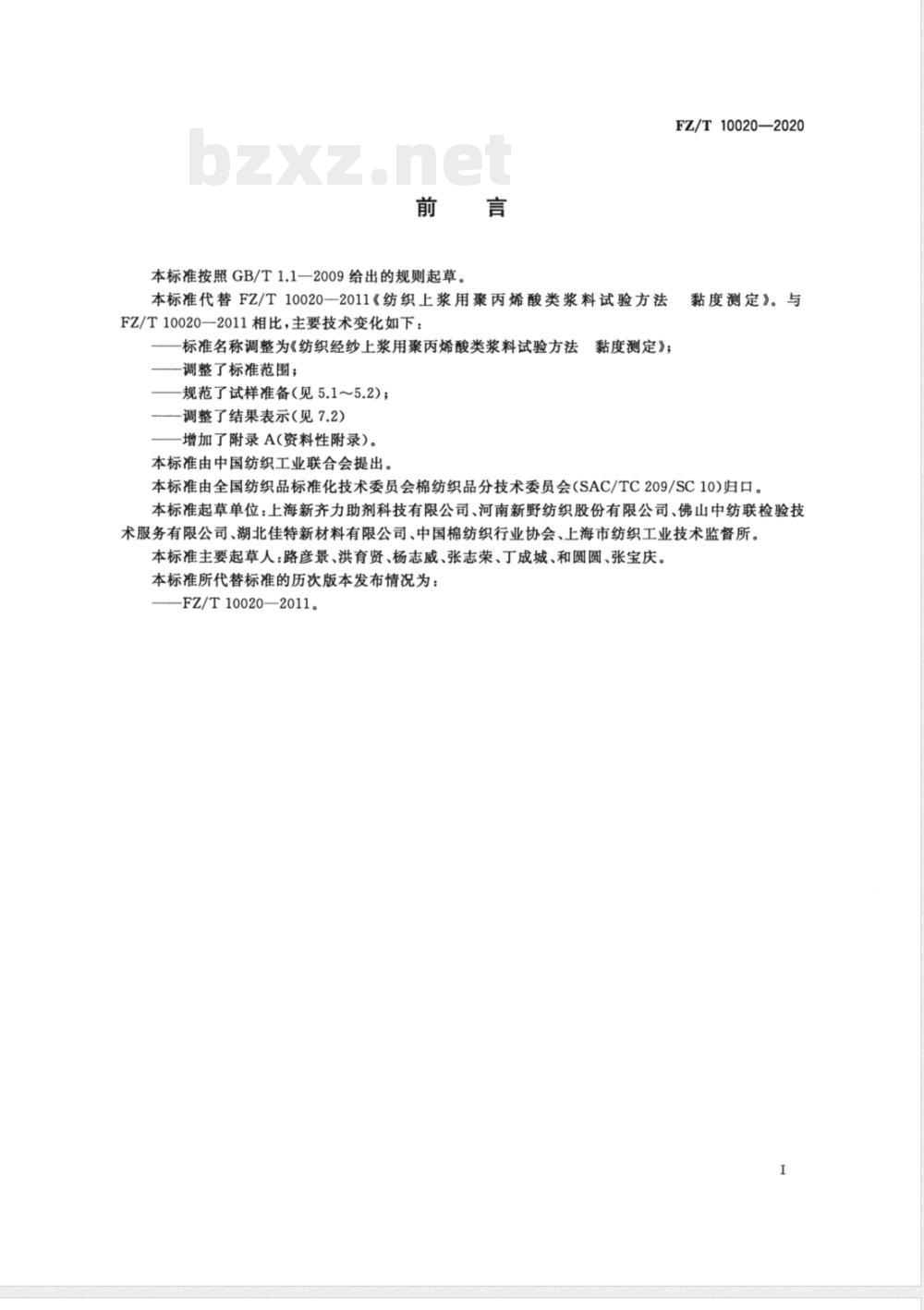

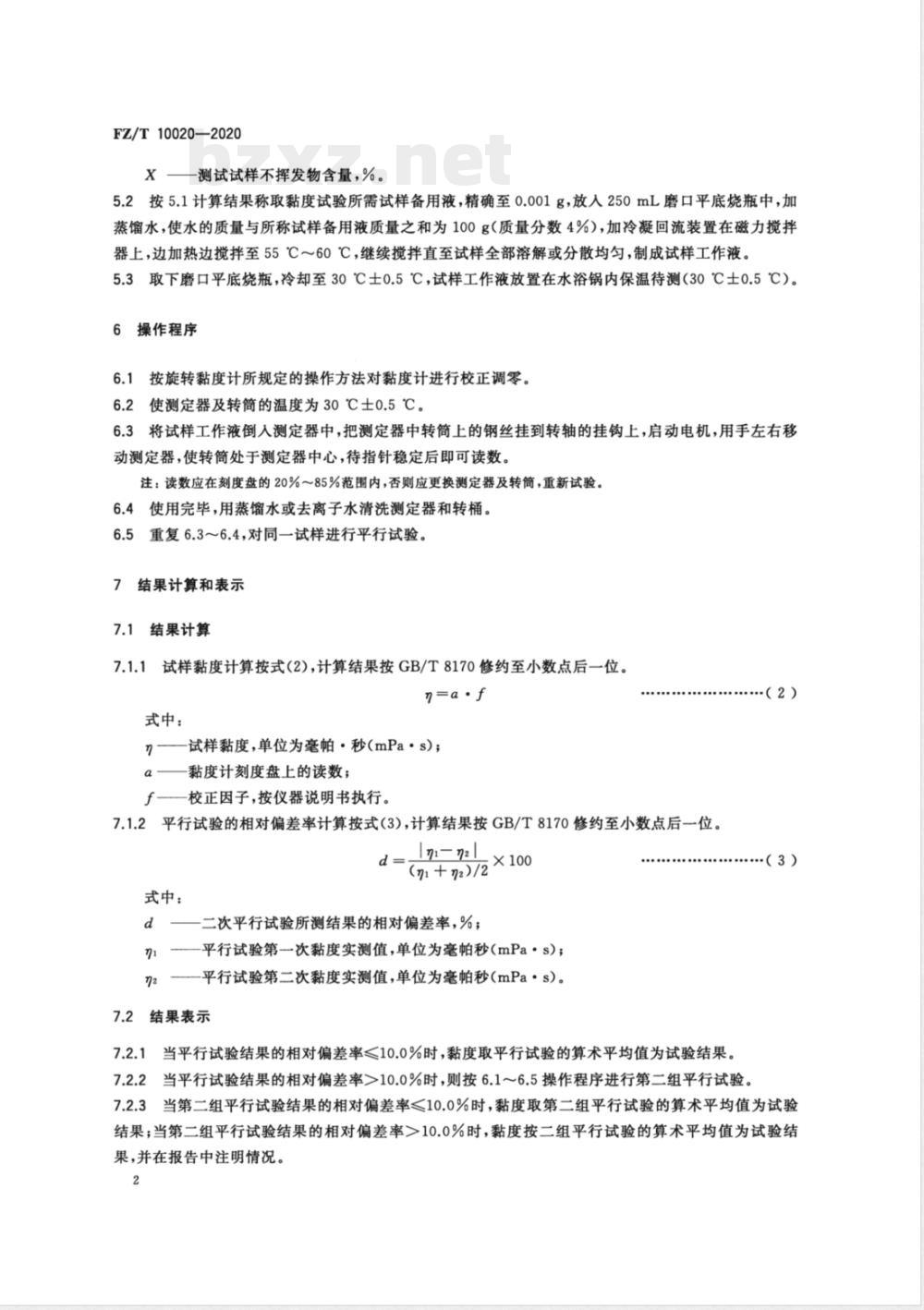

中华人民共和国纺织行业标准 FZ/T 10020—2020 代替 FZ/T 10020—2011 纺织经纱上浆用聚丙烯酸类浆料试验方法 黏度测定 Testing method for polyacrylic sizes used in textile warp sizing—Determination of viscosity 2020-12-09发布 2021-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 10020—2011《纺织上浆用聚丙烯酸类浆料试验方法 黏度测定》。与FZ/T 10020—2011相比，主要技术变化如下： ——标准名称调整为《纺织经纱上浆用聚丙烯酸类浆料试验方法 黏度测定》； ——调整了标准范围； ——规范了试样准备（见5.1～5.2）； ——调整了结果表示（见7.2）； ——增加了附录A（资料性附录）。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会棉纺织品分技术委员会（SAC/TC209/SC10）归口。 本标准起草单位：上海新齐力助剂科技有限公司、河南新野纺织股份有限公司、佛山中纺联检验技术服务有限公司、湖北佳特新材料有限公司、中国棉纺织行业协会、上海市纺织工业技术监督所。 本标准主要起草人：路彦景、洪育贤、杨志威、张志荣、丁成城、和圆圆、张宝庆。 本标准所代替标准的历次版本发布情况为：FZ/T 10020—2011。 1 范围 本标准规定了纺织经纱上浆用聚丙烯酸类浆料黏度测定的试验方法。 本标准适用于纺织经纱上浆用聚丙烯酸类浆料。 注：企业实际生产中，快速测定方法可参照附录A进行，试验结果仅作为生产参考。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 8170 数值修约规则与极限数值的表示和判定 FZ/T 10016—2020 纺织经纱上浆用聚丙烯酸类浆料试验方法 不挥发物含量测定 3 原理 在一定温度和转速条件下，用旋转黏度计测定聚丙烯酸类浆料水溶液或水分散液的抗流动性，即黏度。 4 设备和用具 4.1 天平：称量范围100g以上，分度值0.001g。 4.2 磨口平底烧瓶：250mL。 4.3 球形冷凝管。 4.4 磁力恒温搅拌器：转速250r/min～300r/min。 4.5 旋转黏度计：测量误差±3%。 4.6 恒温水浴锅：室温至100℃，恒温波动≤0.5℃。 5 试样准备 5.1 按FZ/T 10016测试试样不挥发物含量，按质量分数4%制备黏度试验所需试样备用液，取样量按式（1）计算，结果按GB/T 8170修约至小数点后三位。 5.2 称取计算所得试样备用液，精确至0.001g，置于250mL磨口平底烧瓶中，加蒸馏水使总质量为100g（质量分数4%）。加入冷凝回流装置，在磁力搅拌器上边加热边搅拌至55℃～60℃，继续搅拌直至完全溶解或分散均匀，制成试样工作液。 5.3 将试样工作液冷却至30℃±0.5℃，置于水浴锅中保温待测。 6 操作程序 6.1 按旋转黏度计操作规程进行校正调零。 6.2 将测定器及转筒温度控制在30℃±0.5℃。 6.3 将试样工作液倒入测定器，使转筒处于中心位置，待指针稳定后读数。 注：读数应在刻度盘20%～85%范围内，否则需更换转筒重新试验。 6.4 测试结束后用蒸馏水或去离子水清洗测定器及转筒。 6.5 对同一样品进行平行试验。 7 结果计算和表示 7.1 结果计算 7.1.1 试样黏度按式（2）计算，结果按GB/T 8170修约至小数点后一位： η = a · f 式中：η为试样黏度（mPa·s）；a为刻度盘读数；f为校正因子（按仪器说明书执行）。 7.1.2 平行试验相对偏差率按式（3）计算，结果按GB/T 8170修约至小数点后一位： （公式未完整显示） 式中：d为相对偏差率（%）；n1为第一次黏度实测值（mPa·s）。
