【其他行业标准】 高炉煤气放散阀 第2部分： 料罐均压、放散阀

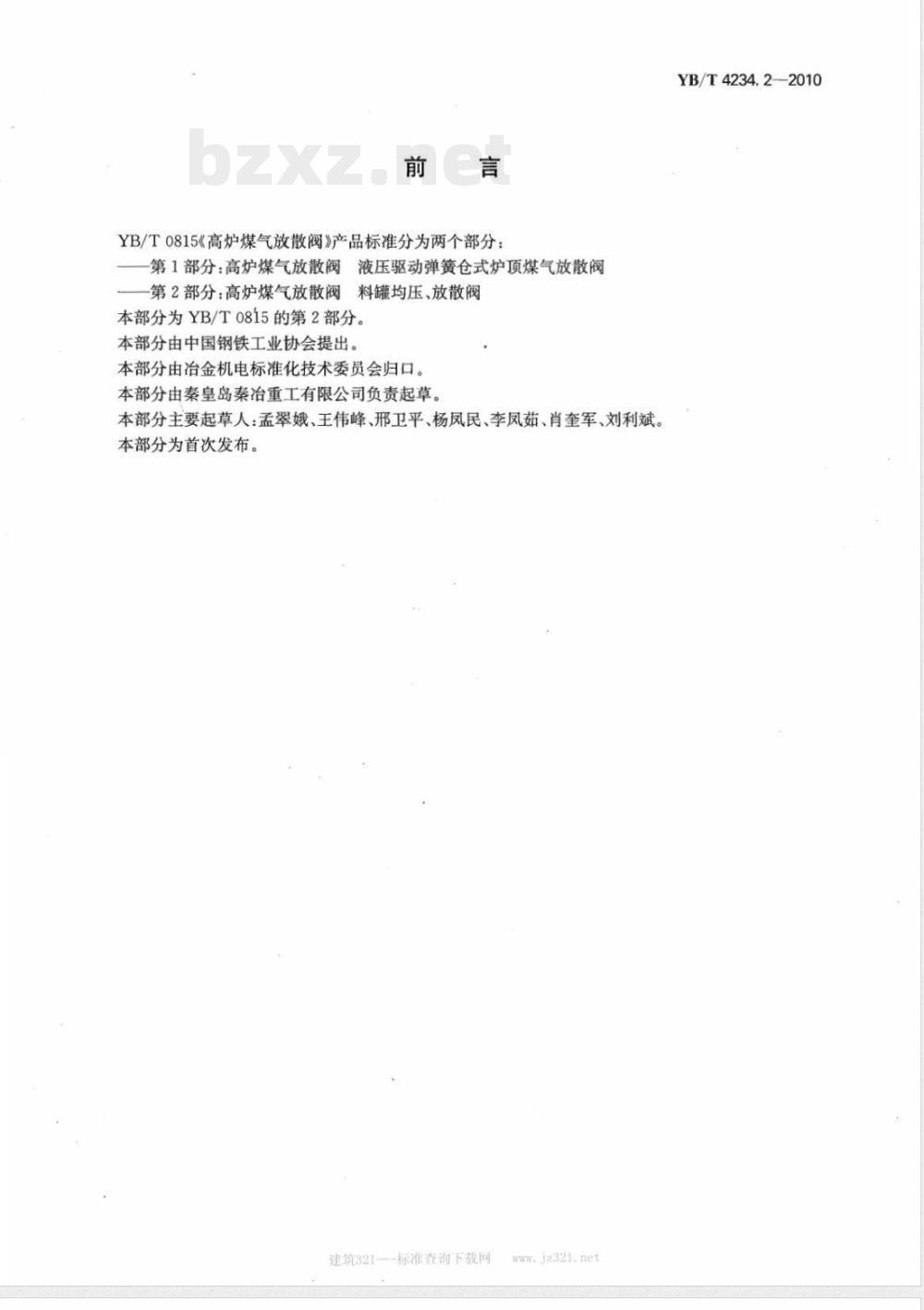

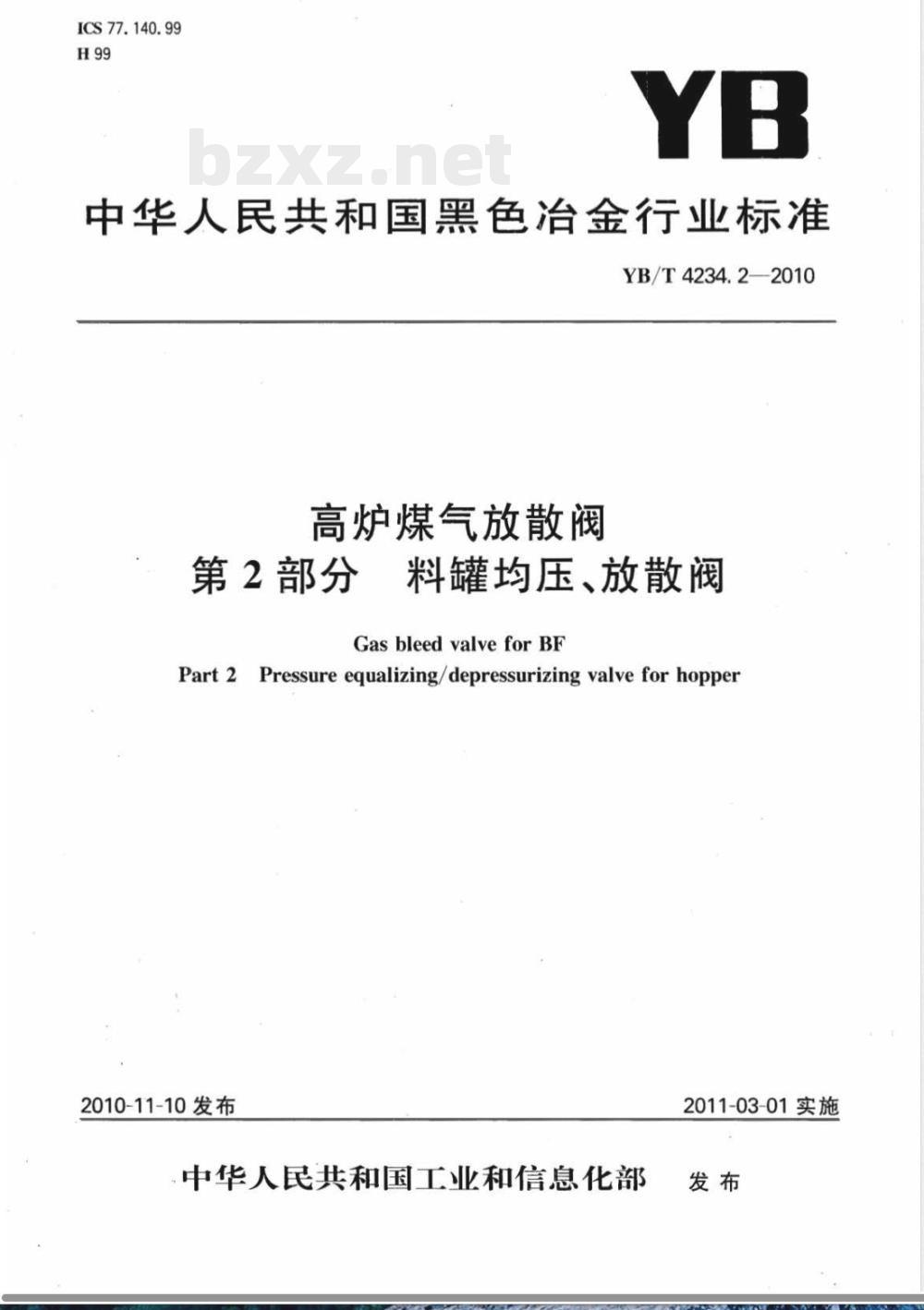

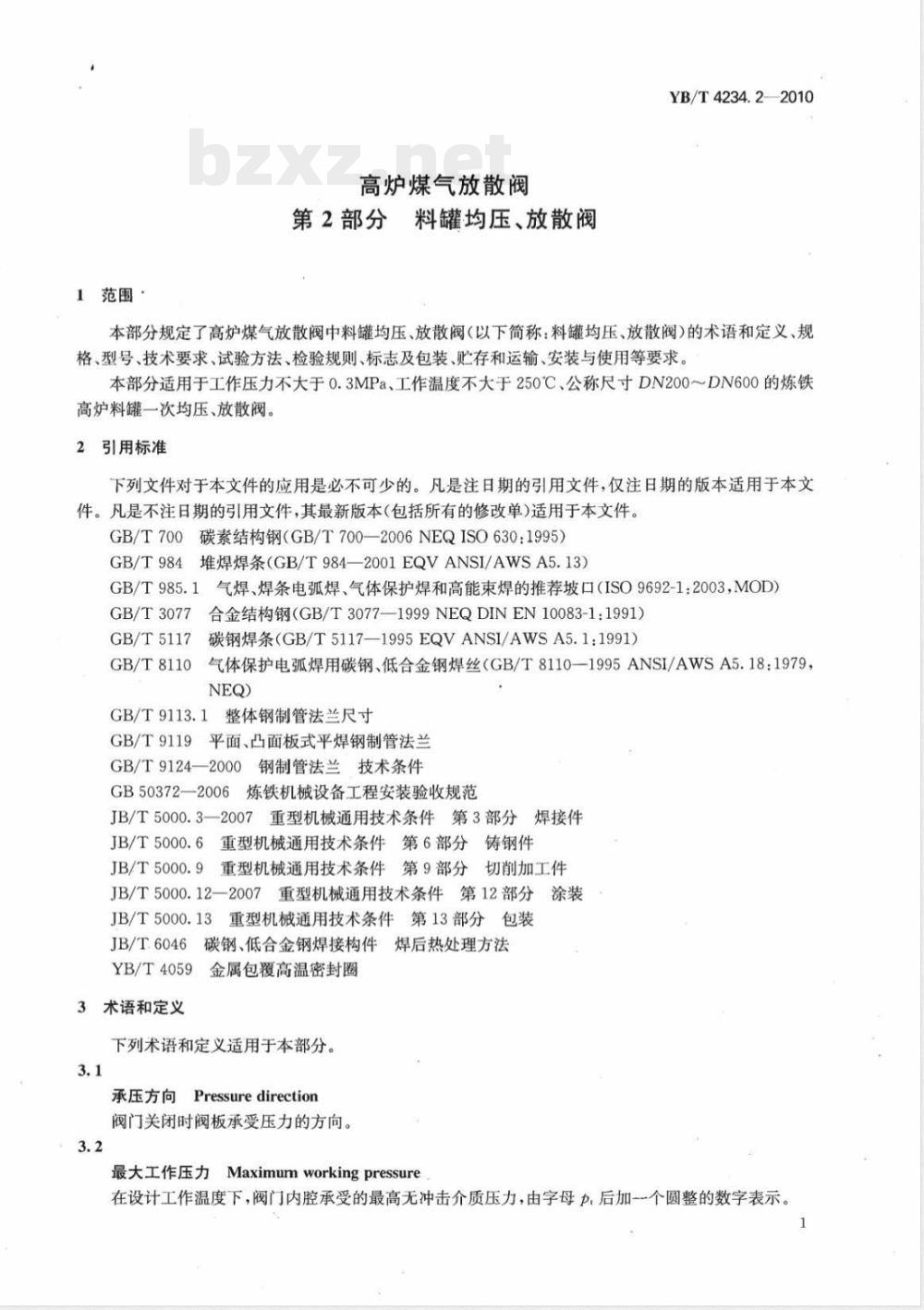

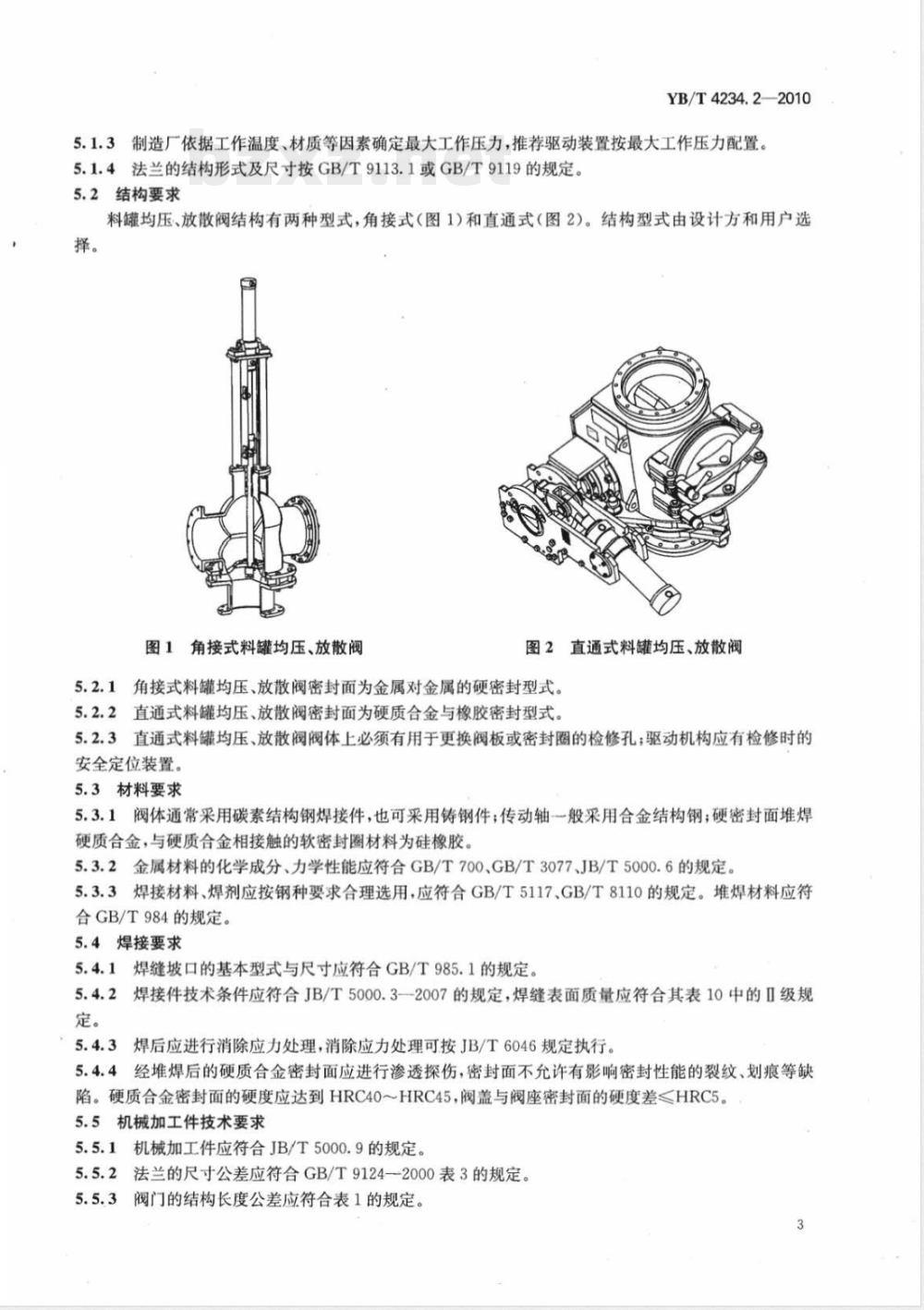

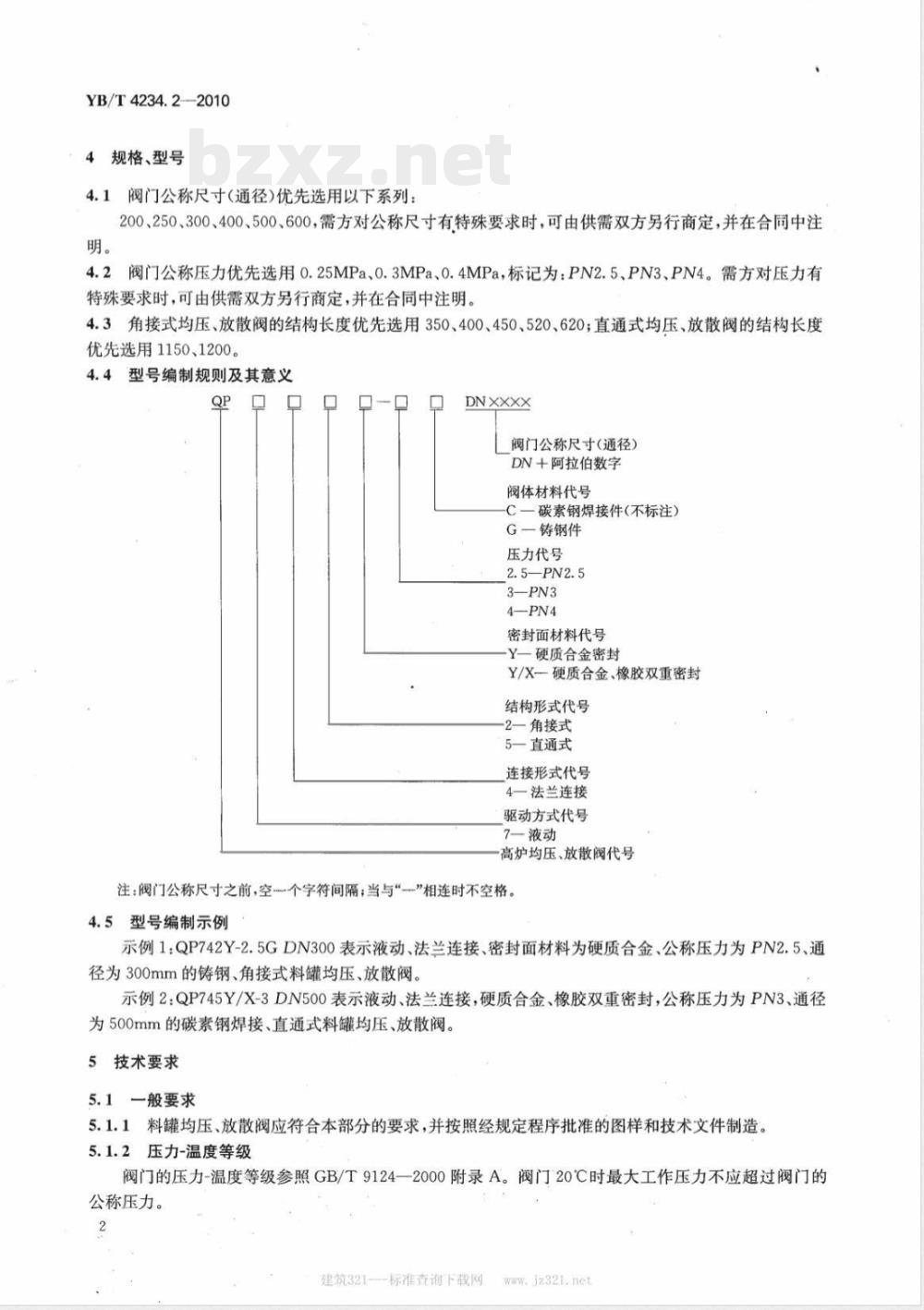

ICS 77.140.99 H99 YB 中华人民共和国黑色冶金行业标准 YB/T 4234.2—2010 高炉煤气放散阀 第2部分：料罐均压、放散阀（Gas bleed valve for BF Part 2 Pressure equalizing/depressurizing valve for hopper） 发布：2010-11-10 实施：2011-03-01（中华人民共和国工业和信息化部发布） 前言 YB/T 0815《高炉煤气放散阀》产品标准分为两个部分： 第1部分：液压驱动弹簧仓式炉顶煤气放散阀； 第2部分：料罐均压、放散阀。 本部分为YB/T 0815的第2部分。 本部分由中国钢铁工业协会提出，由冶金机电标准化技术委员会归口。 本部分由秦皇岛秦冶重工有限公司负责起草。 本部分主要起草人：孟翠娥、王伟峰、邢卫平、杨凤民、李凤茹、肖奎军、刘利斌。 本部分为首次发布。 1 范围 本部分规定了高炉煤气放散阀中料罐均压、放散阀（以下简称料罐均压、放散阀）的术语和定义、规格型号、技术要求、试验方法、检验规则、标志及包装、贮存和运输、安装与使用等要求。 本部分适用于工作压力不大于0.3MPa、工作温度不大于250℃、公称尺寸DN200～DN600的炼铁高炉料罐一次均压、放散阀。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 700 碳素结构钢（GB/T 700—2006 NEQ ISO 630:1995） GB/T 984 堆焊焊条（GB/T 984—2001 EQV ANSI/AWS A5.13） GB/T 985.1 焊接坡口推荐形式（ISO 9692-1:2003 MOD） GB/T 3077 合金结构钢（GB/T 3077—1999 NEQ DIN EN 10083-1:1991） GB/T 5117 碳钢焊条（GB/T 5117—1995 EQV ANSI/AWS A5.1:1991） GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝（GB/T 8110—1995 NEQ ANSI/AWS A5.18:1979） GB/T 9113.1 整体钢制管法兰尺寸 GB/T 9119 平面、凸面板式平焊钢制管法兰 GB/T 9124—2000 钢制管法兰技术条件 GB 50372—2006 炼铁机械设备工程安装验收规范 JB/T 5000.3—2007 重型机械通用技术条件 第3部分：焊接件 JB/T 5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T 5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T 5000.12—2007 重型机械通用技术条件 第12部分：涂装 JB/T 5000.13 重型机械通用技术条件 第13部分：包装 JB/T 6046 碳钢、低合金钢焊接构件焊后热处理方法 YB/T 4059 金属包覆高温密封圈 3 术语和定义 3.1 承压方向（Pressure direction） 阀门关闭时阀板承受压力的方向。 3.2 最大工作压力（Maximum working pressure） 在设计工作温度下，阀门内腔承受的最高无冲击介质压力，以字母P后加圆整数字表示。 4 规格、型号 4.1 阀门公称尺寸（通径）优先选用系列：200、250、300、400、500、600。特殊尺寸可由供需双方协商确定，并在合同中注明。 4.2 阀门公称压力优先选用0.25MPa、0.3MPa、0.4MPa，标记为PN2.5、PN3、PN4。特殊压力要求可另行商定。 4.3 结构长度 角接式均压、放散阀结构长度优先选用350、400、450、520、620；直通式优先选用1150、1200。 4.4 型号编制规则 型号由驱动方式、连接形式、结构形式、密封面材料、压力代号、阀体材料代号及公称尺寸组成。 驱动方式：7—液动 连接形式：4—法兰连接 结构形式：2—角接式，5—直通式 密封面材料：Y—硬质合金密封，Y/X—硬质合金与橡胶双重密封 压力代号：2.5、3、4 阀体材料：C—碳素钢（不标注），G—铸钢件 公称尺寸：DN后接数字表示 4.5 示例 QP742Y-2.5G DN300（示例型号表示方法）
