【其他行业标准】 线棒材连铸用结晶轮

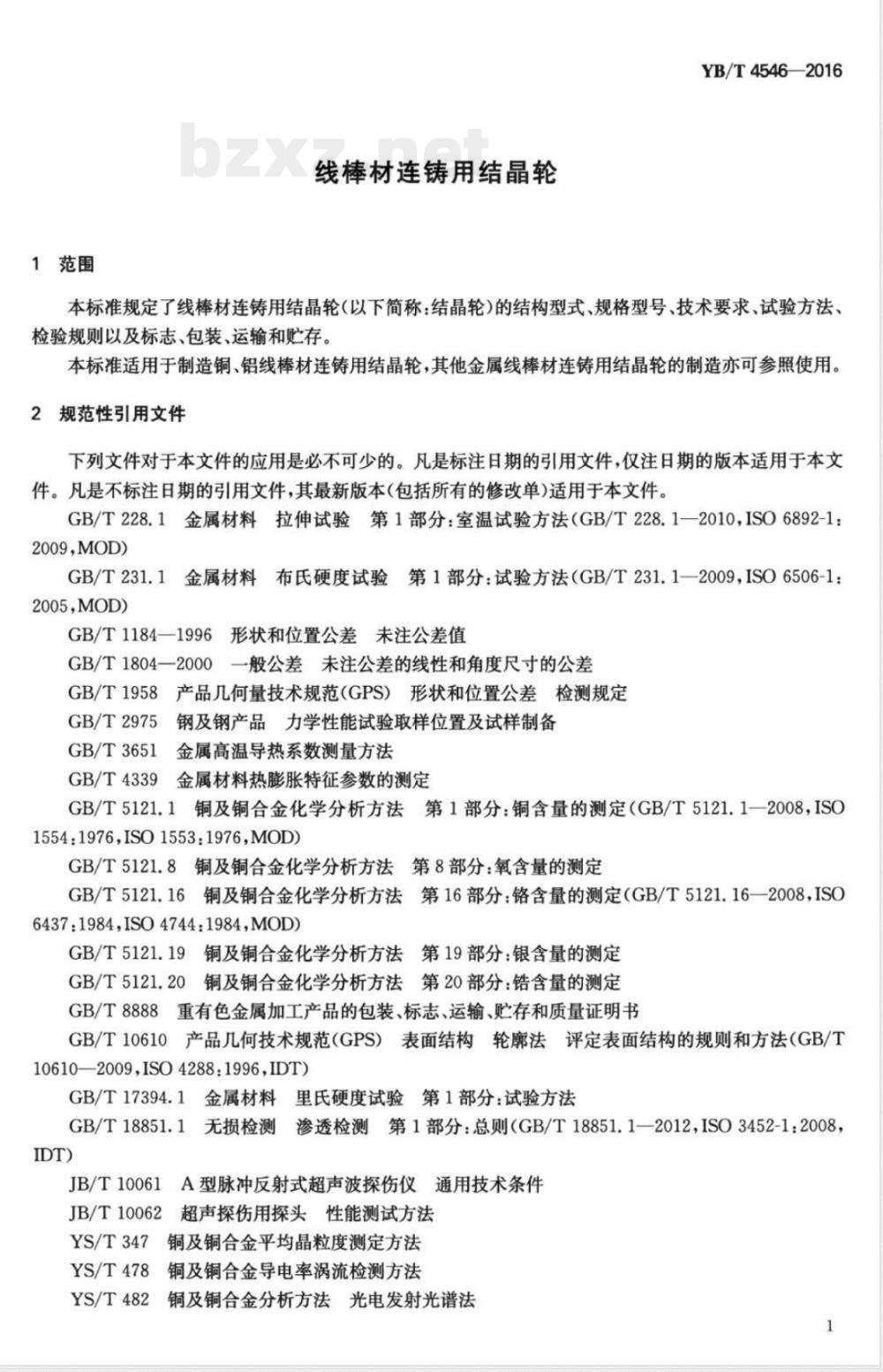

H93 YB 中华人民共和国黑色冶金行业标准 YB/T 4546—2016 线棒材连铸用结晶轮（Wheel for wire and bar continuous casting） 发布：2016-04-05 实施：2016-09-01 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出，由冶金机电标准化技术委员会归口。 本标准起草单位：烟台万隆真空冶金股份有限公司、山东省冶金科学研究院。 本标准主要起草人：王风德、刘力维、赵景山、王肇飞、卢建华、许军、公茂秀。 本标准为首次发布。 1 范围 本标准规定了线棒材连铸用结晶轮（以下简称结晶轮）的结构型式、规格型号、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于制造铜、铝线棒材连铸用结晶轮，其他金属线棒材连铸用结晶轮亦可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法（ISO 6892-1:2009，MOD） GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法（ISO 6506-1:2005，MOD） GB/T 1184—1996 形状和位置公差未注公差值 GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 3651 金属高温导热系数测量方法 GB/T 4339 金属材料热膨胀特征参数的测定 GB/T 5121.1 铜及铜合金化学分析方法 第1部分：铜含量的测定 GB/T 5121.8 铜及铜合金化学分析方法 第8部分：氧含量的测定 GB/T 5121.16 铜及铜合金化学分析方法 第16部分：铬含量的测定 GB/T 5121.19 铜及铜合金化学分析方法 第19部分：银含量的测定 GB/T 5121.20 铜及铜合金化学分析方法 第20部分：锆含量的测定 GB/T 8888 重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T 10610 产品几何技术规范（GPS）表面结构轮廓法评定方法 GB/T 17394.1 金属材料里氏硬度试验 第1部分：试验方法 GB/T 18851.1 无损检测 渗透检测 第1部分：总则（ISO 3452-1:2008，IDT） JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件 JB/T 10062 超声探伤用探头性能测试方法 YS/T 347 铜及铜合金平均晶粒度测定方法 YS/T 478 铜及铜合金导电率涡流检测方法 YS/T 482 铜及铜合金分析方法 光电发射光谱法 3 结构型式及规格型号 3.1 结构型式 结晶轮为圆环形结构，在外环面制有凹形槽，与包覆钢带形成铸型。凹形槽横断面结构如图1所示，分厚壁型和薄壁型两种。 主要结构参数说明： D——结晶轮外径； d——结晶轮内径； H——结晶轮高度； L、L2——凹槽上口宽度与下口宽度； h——凹槽深度； R——凹槽底部圆角。 3.2 规格尺寸 外径D：φ600 mm～φ4500 mm； 内径d：φ400 mm～φ4300 mm； 高度H：100 mm～400 mm； 凹形铸槽截面积S：1100 mm²～10000 mm²； 圆角R：5 mm～10 mm。 3.3 型号编制规则 结晶轮型号由结晶轮代号、材质牌号、高度、内径、外径及凹槽类型等组成。 示例：JJL1500×1300×145-T2-1401-A，表示外径1500 mm、内径1300 mm、高度145 mm、材质T2、产品编号1401的厚壁型凹形铸槽结晶轮。 4 技术要求 4.1 一般要求 结晶轮的尺寸、参数及材质应符合本标准规定，并按批准的图样和技术文件制造。 4.2 材质 4.2.1 化学成分应符合相关标准及表1规定（原文后续内容未提供）。
