【其他行业标准】 集聚纺纱用网格圈试验方法　第2部分：空隙率

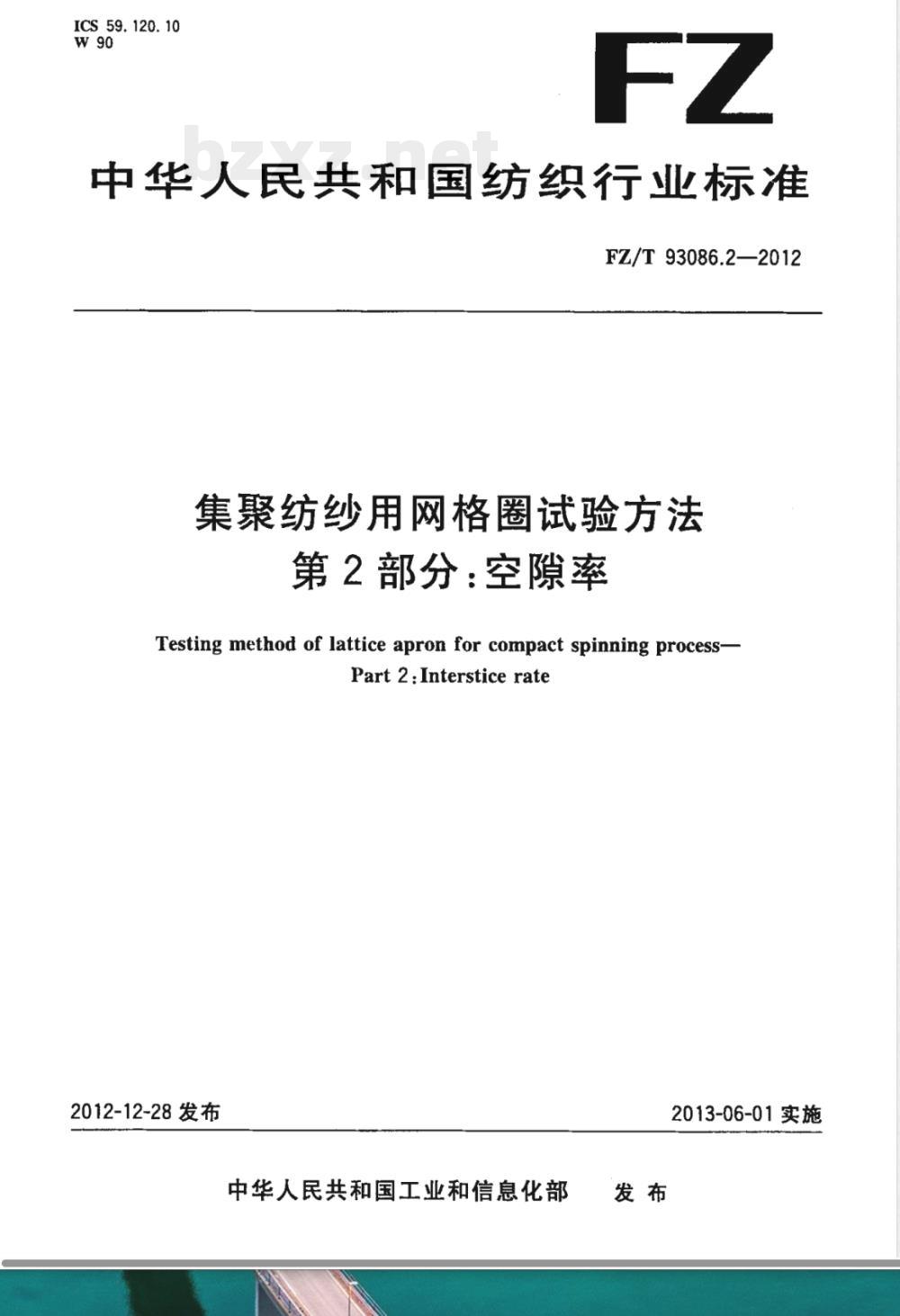

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T93086.2—2012
集聚纺纱用网格圈试验方法
第2部分：空隙率
Testing method of lattice apron for compact spinning process-Part 2:Interstice rate
2012-12-28发布
中华人民共和国工业和信息化部2013-06-01实施

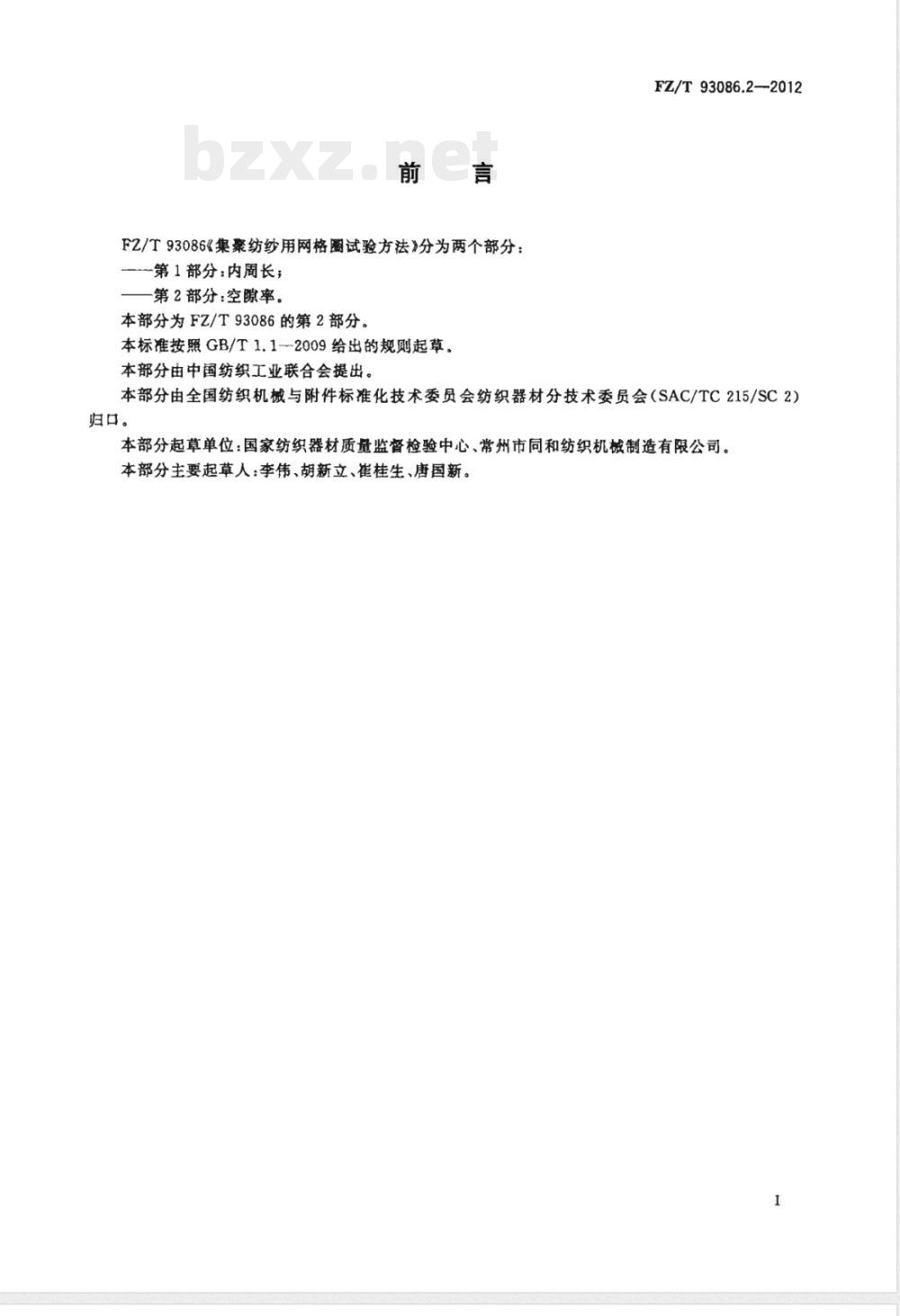

F2/T93086《集桑纺纱用网格圈试验方法》分为两个部分：第1部分：内周长；
第2部分：空隙率。
本部分为FZ/T93086的第2部分。本标准按照GB/T1.12009给出的规则起草。本部分由中国纺织工业联合会提出。FZ/T 93086.2-2012
本部分由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本部分起草单位：国家纺织器材质量监督检验中心、常州市同和纺织机械制造有限公司。本部分主要起草人：李伟、胡新立、崔桂生、唐国新。I

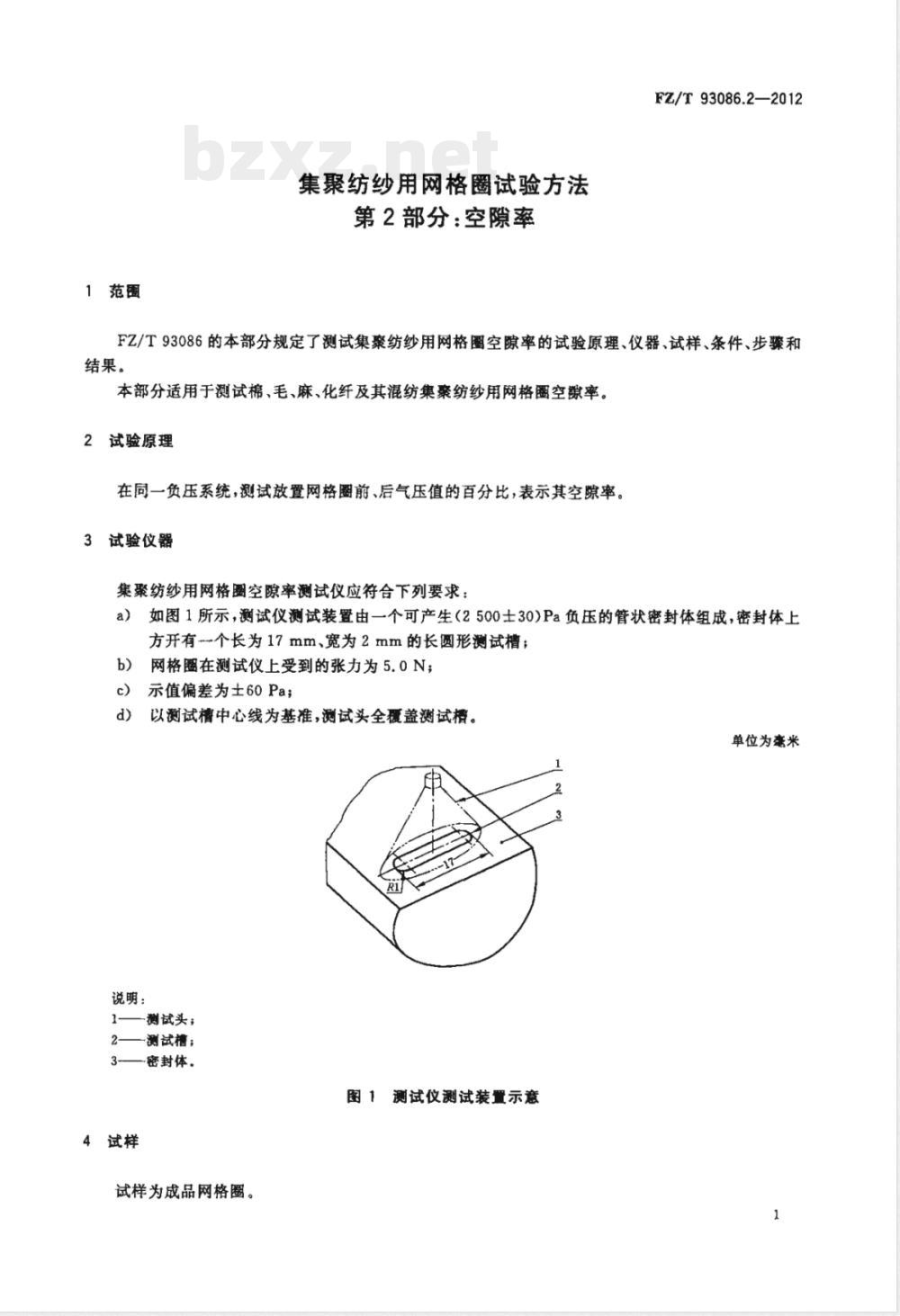

1范圃
集聚纺纱用网格圈试验方法
第2部分：空隙率
FZ/T93086.2—2012
FZ/T93086的本部分规定了测试集聚纺纱用网格圈空隙率的试验原理、仪器、试样、条件、步骤和结果。
本部分适用于测试棉、毛、麻、化纤及其混纺集案纺纱用网格圈空襟率。2试验原理
在同一负压系统，测试放置网格圈前、后气压值的百分比，表示其空隙率。3试验仪器
集聚纺纱用网格圈空隙率测试仪应符合下列要求如图1所示，测试仪测试装置由一个可产生（2500士30)Pa负压的管状密封体组成，密封体上a）
方开有个长为17mm、宽为2mm的长圆形测试槽；b)
网格圈在测试仪上受到的张力为5.0N：c）
示值偏差为士60Pa；
说明：
以测试槽中心线为基准，测试头全覆盖测试槽。单位为癌米
1——测试头；
2——测试槽；
3—密封体，
图1测试仪测试装置示意
4试样
试样为成品网格圈。
FZ/T93086.2—2012

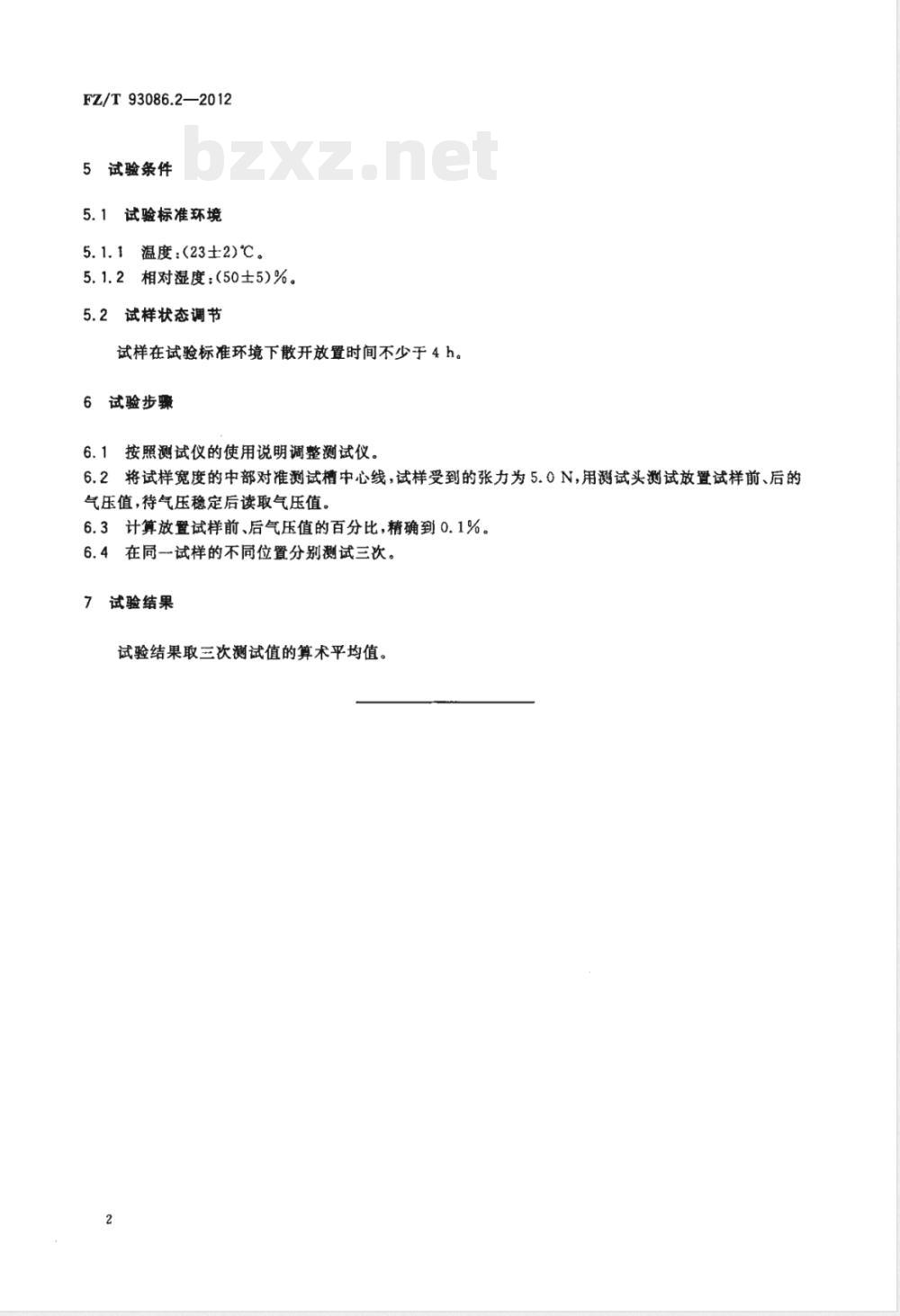

试验条件
试验标准环境
温度：(23士2)℃。
5.1.2相对湿度：(50士5)%。
5.2试样状态调节
试样在试验标准环境下散开放置时间不少于4h。试验步骤
6.1按照测试仪的使用说明调整测试仪。6.2将试样宽度的中部对准测试槽中心线，试样受到的张力为5.0N，用测试头测试放置试样前、后的气压值，待气压稳定后读取气压值。6.3计算放置试样前、后气压值的百分比，精确到0.1%。6.4在同一试样的不同位置分别测试三次。试验结果
试验结果取三次测试值的算术平均值。FZIT 93086.2-2012-集聚纺纱网格圃试验方法第部分空隙率
155066224927
FZ/T9308
RMB:14.00

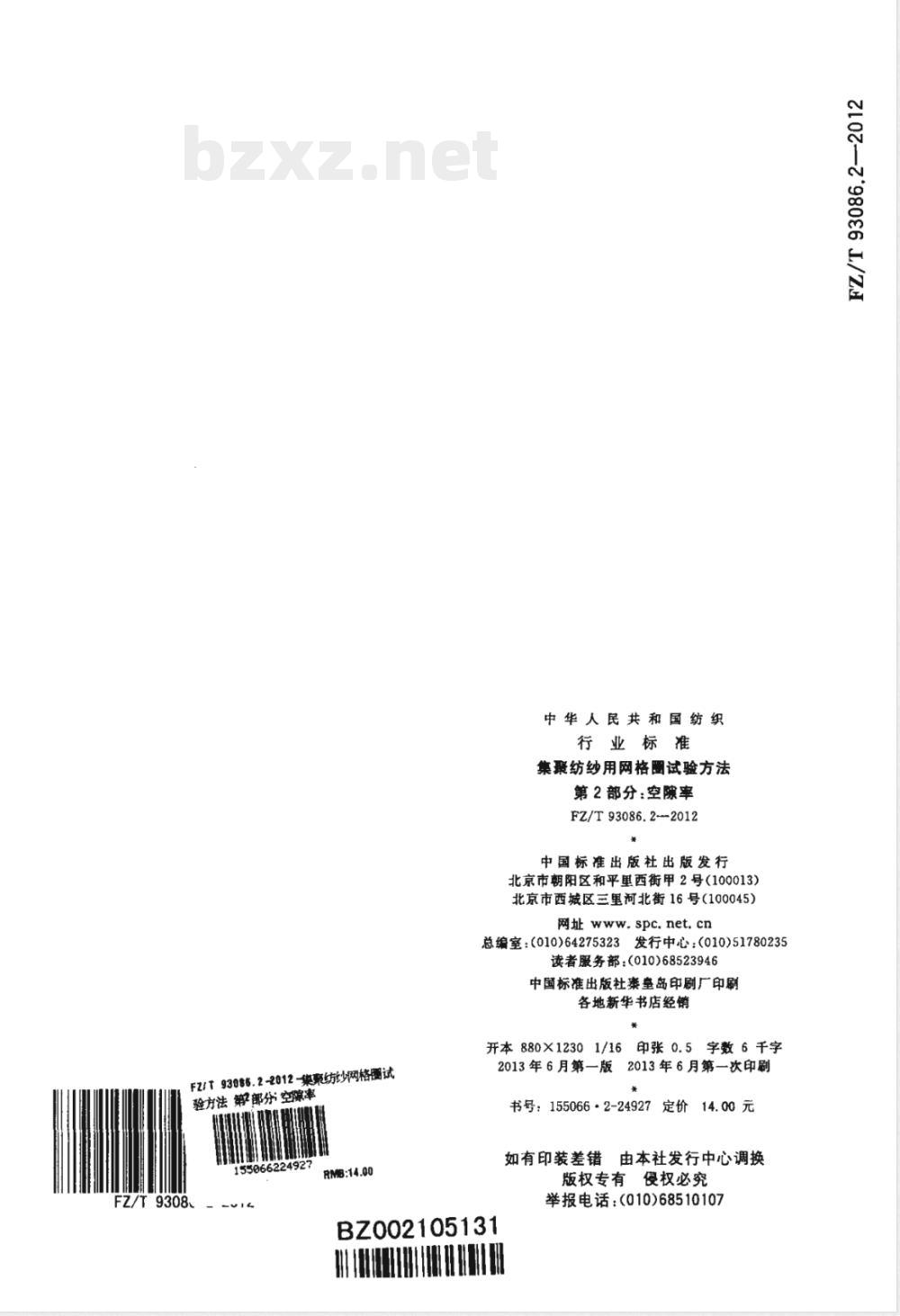

中华人民共和国纺织
行业标准
集聚纺纱用网格圈试验方法
第2部分：空率
FZ/T93086.2--2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：（010)68523946
中国标准出版社室岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2013年6月第一版2013年6月第一次印刷书号：155066·2-24927定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究免费标准bzxz.net
举报电话：(010)68510107
BZ002105131
98006/
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
