【其他行业标准】 涤纶短纤纺丝机

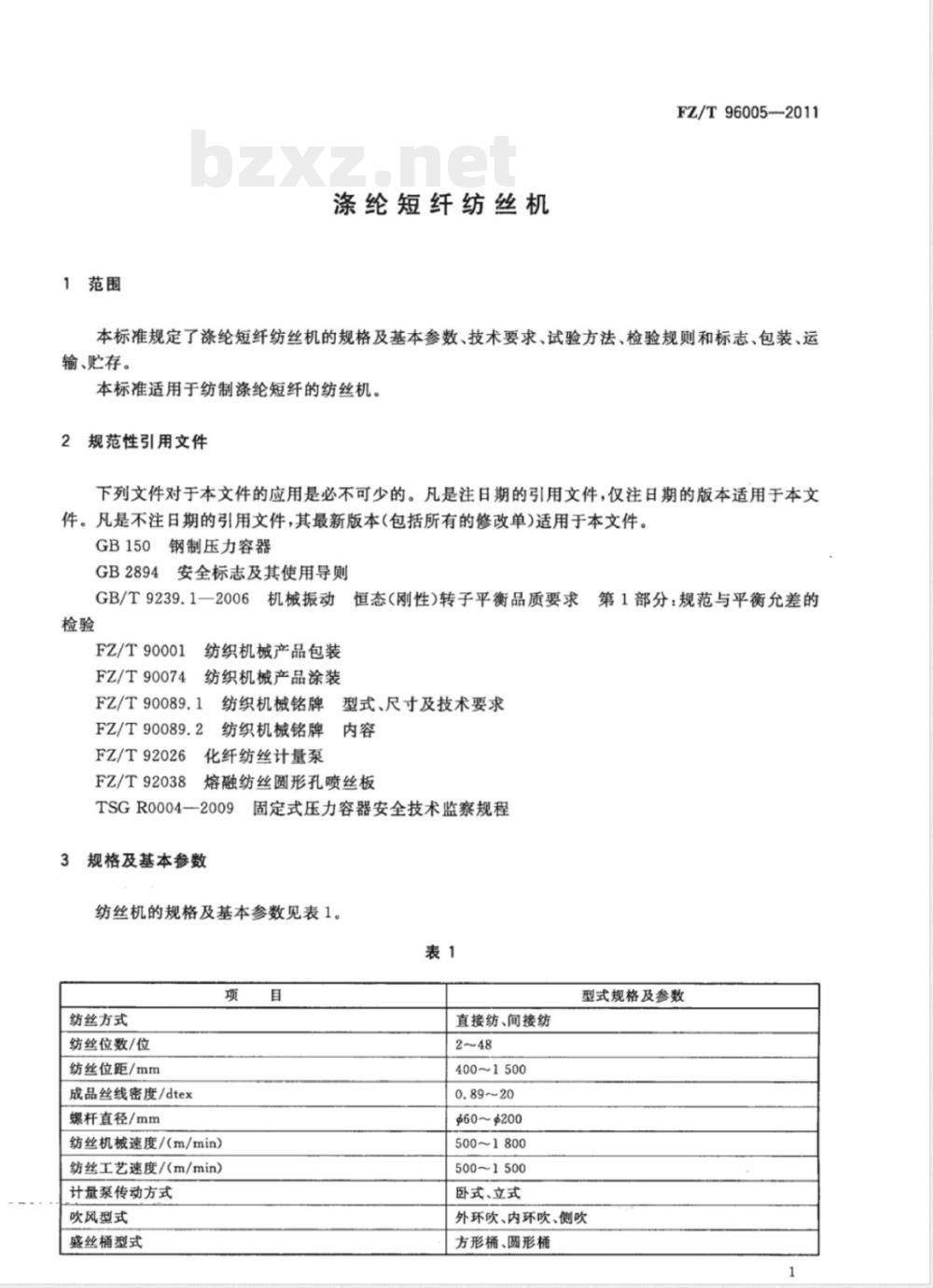

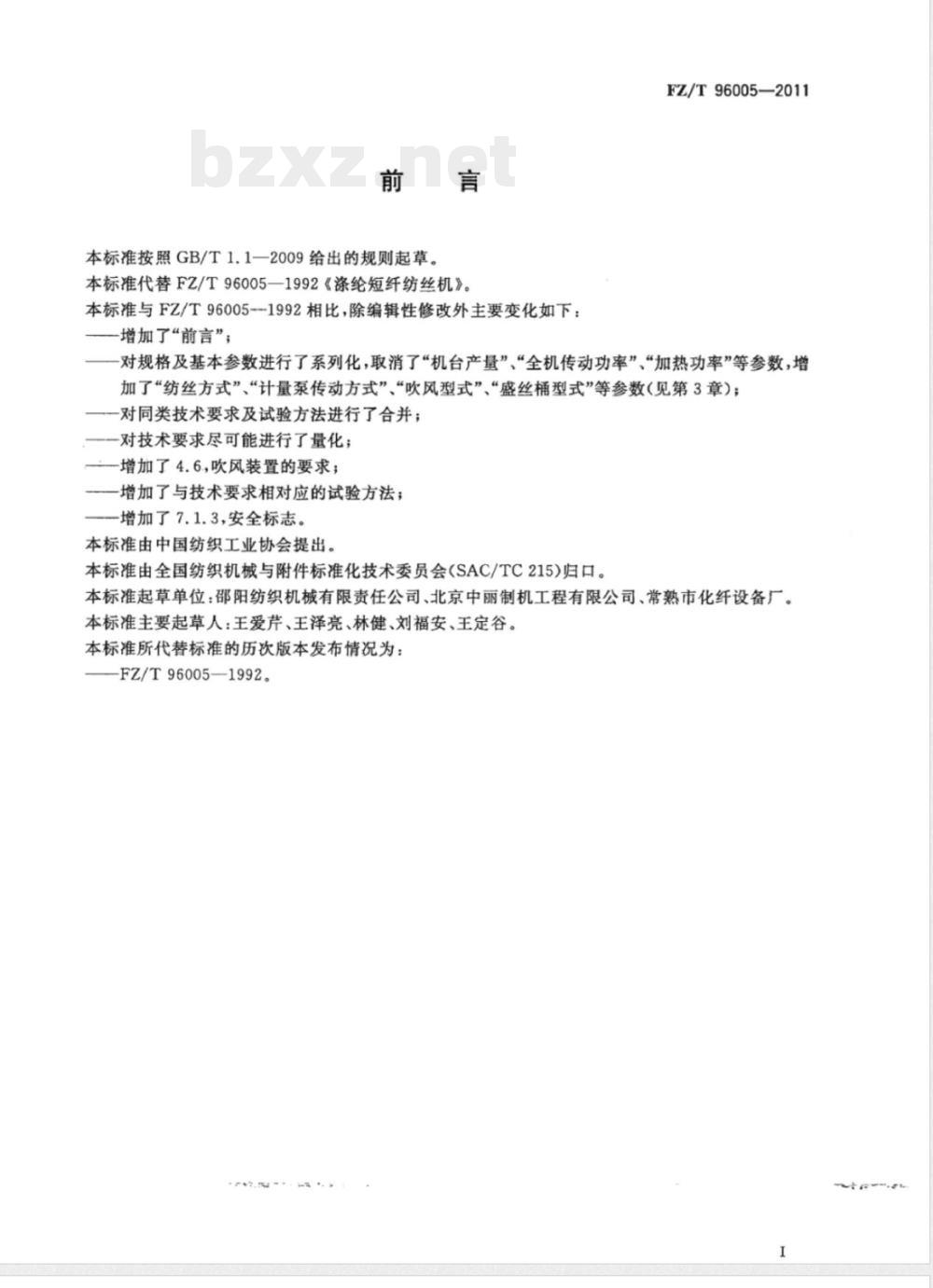

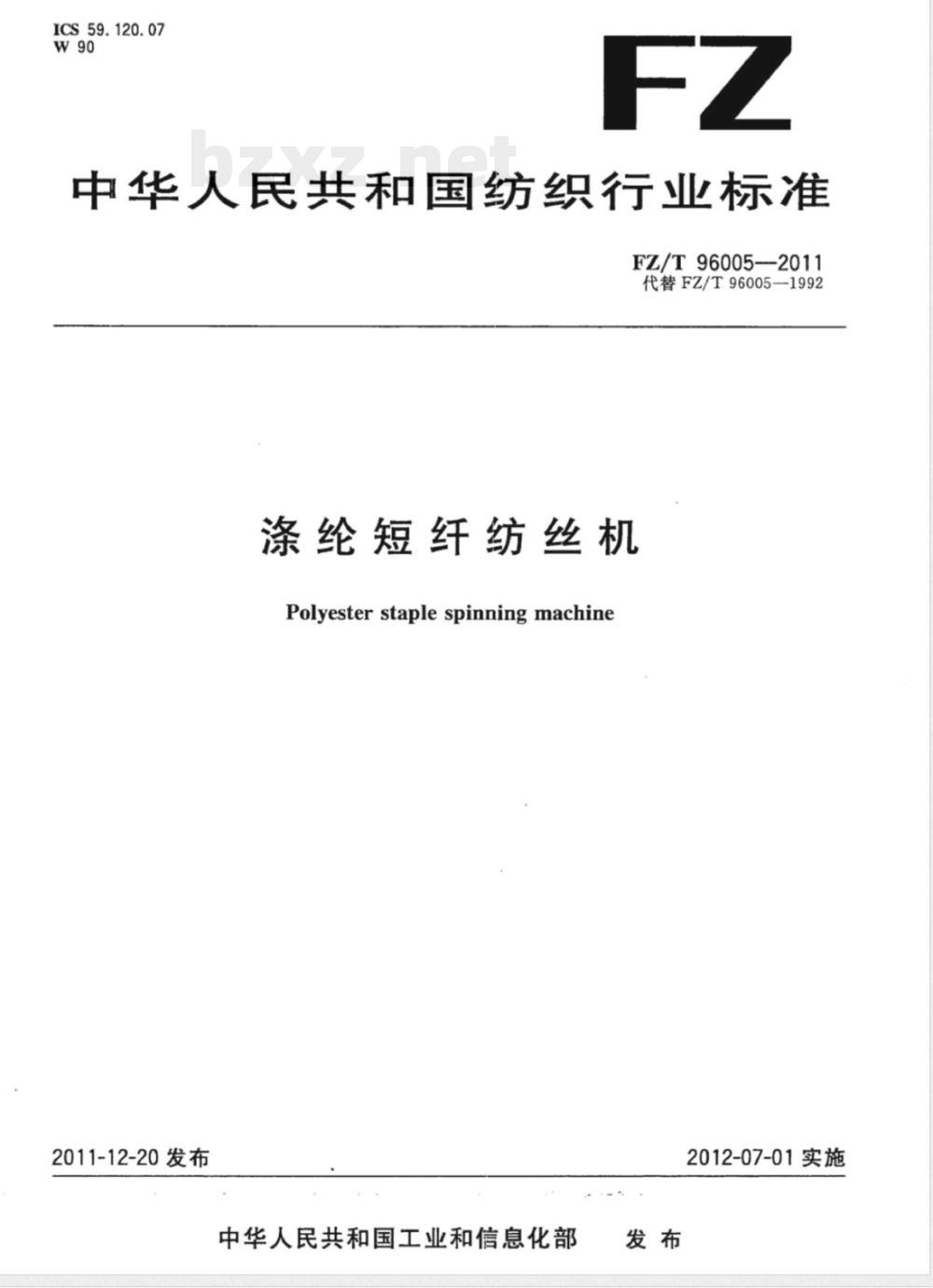

ICS 59.120.07 W90 FZ 中华人民共和国纺织行业标准 FZ/T 96005—2011 代替 FZ/T 96005—1992 涤纶短纤纺丝机 Polyester staple spinning machine 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替FZ/T 96005—1992《涤纶短纤纺丝机》。与FZ/T 96005—1992相比，主要变化如下：增加“前言”；对规格及基本参数进行了系列化，取消“机台产量”“全机传动功率”“加热功率”等参数，增加“纺丝方式”“计量泵传动方式”“吹风型式”“盛丝桶型式”等参数；对同类技术要求及试验方法进行了合并；对技术要求尽可能进行了量化；增加吹风装置相关要求；增加与技术要求对应的试验方法；增加安全标志要求。 本标准由中国纺织工业协会提出，由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：邵阳纺织机械有限责任公司、北京中丽制机工程有限公司、常熟市化纤设备厂。 本标准主要起草人：王爱芹、王泽亮、林健、刘福安、王定谷。 本标准所代替标准的历次版本发布情况为：FZ/T 96005—1992。 1 范围 本标准规定了涤纶短纤纺丝机的规格及基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于纺制涤纶短纤维的纺丝机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB 150 钢制压力容器 GB 2894 安全标志及其使用导则 GB/T 9239.1—2006 机械振动 恒态（刚性）转子平衡品质要求检验 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 92026 化纤纺丝计量泵 FZ/T 92038 熔融纺丝圆形孔喷丝板 TSG R0004—2009 固定式压力容器安全技术监察规程 3 规格及基本参数 纺丝机规格及基本参数见表1。 表1 主要参数 纺丝方式：直接纺、间接纺 纺丝位数：2～48 纺丝位距：400～1500 mm 成品丝线密度：0.89～20 dtex 螺杆直径：96～4200 mm 纺丝机械速度：500～1800 m/min 纺丝工艺速度：500～1500 m/min 计量泵传动方式：卧式、立式 吹风型式：外环吹、内环吹、侧吹 盛丝桶型式：方形桶、圆形桶 4 要求 4.1 传动部分运转应平稳，无异常声响。 4.2 正常工作条件下，螺杆挤压机齿轮箱表面温升不超过30℃；计量泵变速箱温升不超过20℃。 4.3 环境温度低于28℃时，纺丝箱保温层前后表面平均温度不应大于65℃。 4.4 管道连接处不得泄漏。 4.5 丝束通道及丝束接触部位应光滑、不挂丝。 4.6 环吹风系统运动应平稳，无卡滞现象。吹风装置风速应稳定，丝束无剧烈飘摆或并丝现象。 环吹装置同一水平面风速差值率≤15%，侧吹装置≤20%。 4.7 联苯管道应按技术文件进行气密性试验，不得渗漏。 4.8 纺丝箱体及联苯加热器应按GB 150制造、试验和验收，并受TSG R0004—2009监督。 4.9 导丝罗拉动平衡许用不平衡量不低于GB/T 9239.1—2006 G2.5级。 4.10 牵引辊表面径向圆跳动≤0.05mm。 4.11 螺杆挤压机各区温度控制精度±2℃。 4.12 熔体压力控制精度±0.3MPa。 4.13 纺丝箱固定测温点温差不宜超过2℃。 4.14 计量泵应符合FZ/T 92026规定。 4.15 喷丝板应符合FZ/T 92038规定。 4.16 电气设备绝缘电阻≥1MΩ，接地电阻≤0.1Ω。 4.17 电气元件耐压试验电压≥1500V，持续1min。 4.18 纺丝机涂装应符合FZ/T 90074规定。
