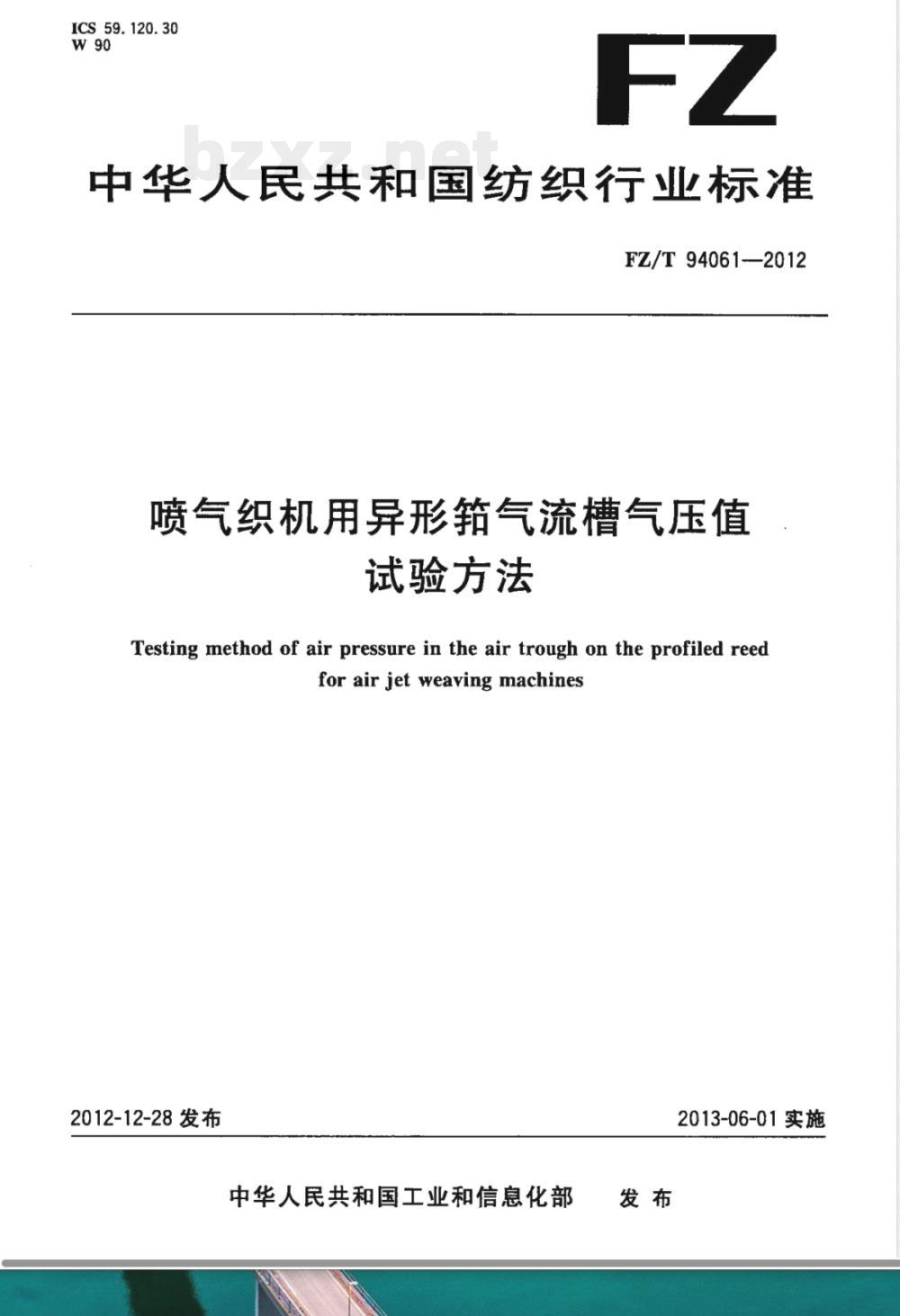

【其他行业标准】 喷气织机用异形筘气流槽气压值试验方法

ICS 59.120.30
中华人民共和国纺织行业标准
FZ/T94061-—2012
喷气织机用异形筑气流槽气压值试验方法
Testing method of air pressure in the air trough on the profiled reedfor air jet weaving machines2012-12-28发布
中华人民共和国工业和信息化部发布
2013-06-01实施

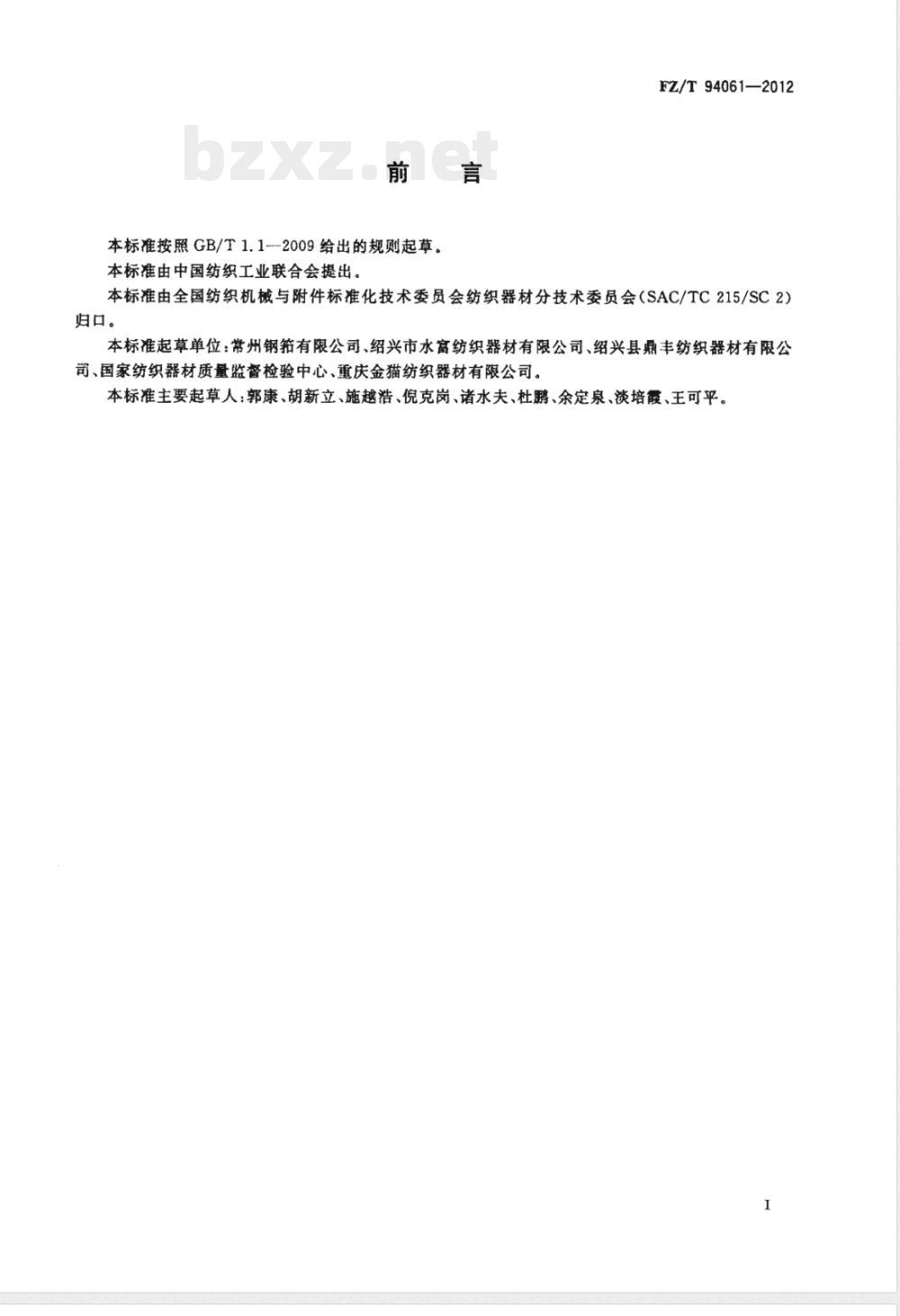

本标准按照GB/T1.1--2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T94061—2012
本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本标准起草单位：常州钢筑有限公司、绍兴市水富纺织器材有限公司、绍兴县鼎丰纺织器材有限公司、国家纺织器材质量监督检验中心、重庆金猫纺织器材有限公司。本标准主要起草人：郭康、胡新立、施越浩、倪克岗、诸水夫、杜鹅、余定泉、淡培霞、王可平。1范围

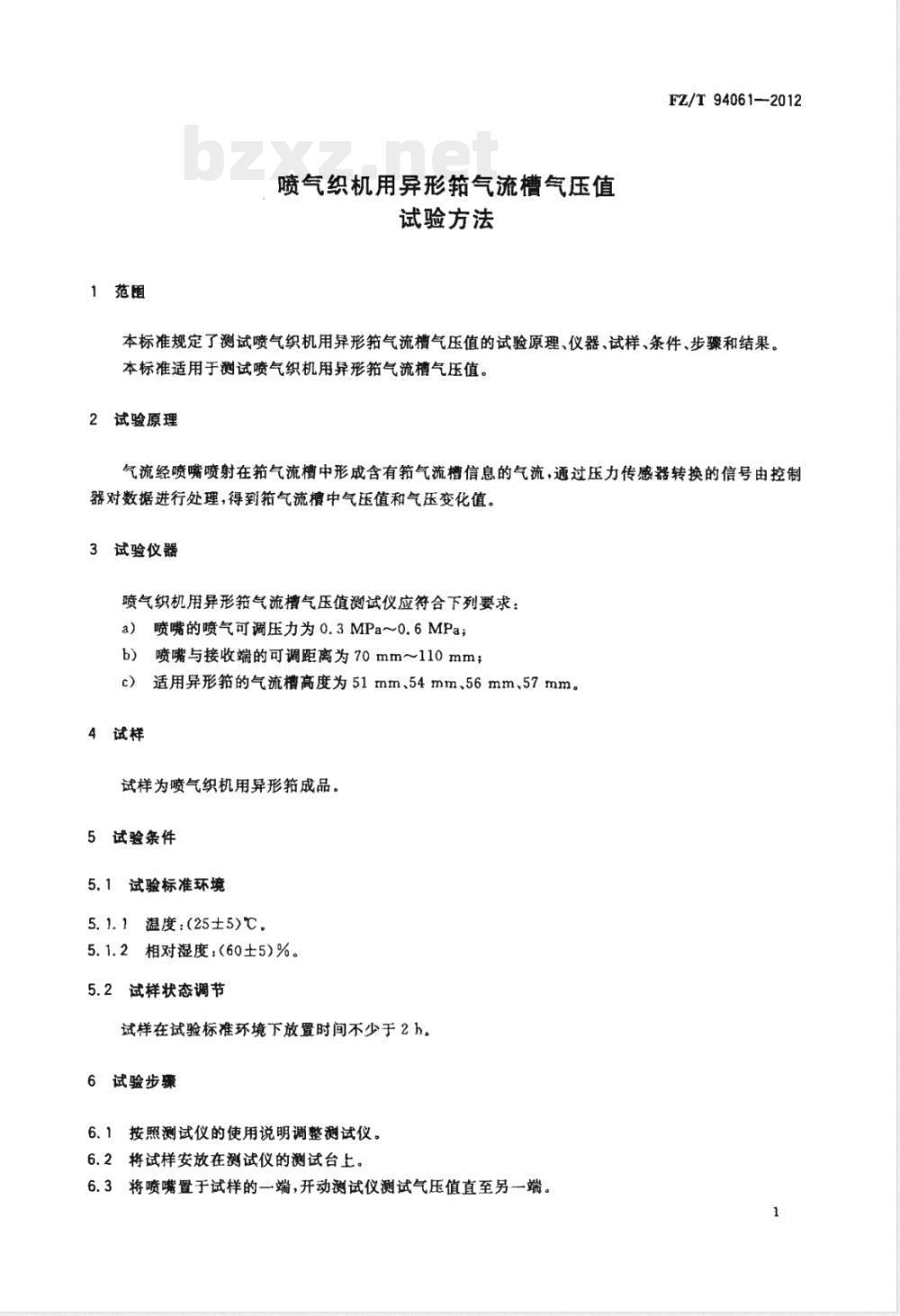

喷气织机用异形箱气流槽气压值试验方法
FZ/T 94061—2012
本标准规定了测试喷气织机用异形箍气流槽气压值的试验原理、仪器、试样、条件、步骤和结果。本标准适用于测试喷气织机用异形箍气流槽气压值。2试验原理
气流经喷嘴喷射在箱气流槽中形成含有箱气流槽信息的气流，通过压力传感器转换的信号由控制器对数据进行处理，得到箱气流槽中气压值和气压变化值3试验仪器
喷气织机用异形箱气流槽气压值测试仪应符合下列要求：a）喷嘴的喷气可调压力为0.3MPa～0.6MPa；）喷嘴与接收端的可调距离为70mm～110mm；b)
适用异形箍的气流槽高度为51mm、54mm、56mm、57mm。c)
4试样
试样为喷气织机用异形箱成品。5试验条件
5.1试验标准环境
5.1.！温度：(25±5)℃，
5.1.2相对湿度：(60土5)%。
5.2试样状态调节
试样在试验标准环境下放置时间不少于2h。6试验步骤
6.1按照测试仪的使用说明调整测试仪。6.2将试样安放在测试仪的测试台上。6.3将喷嘴置于试样的一端，开动测试仪测试气压值直至另一端。1
FZ/T94061—2012

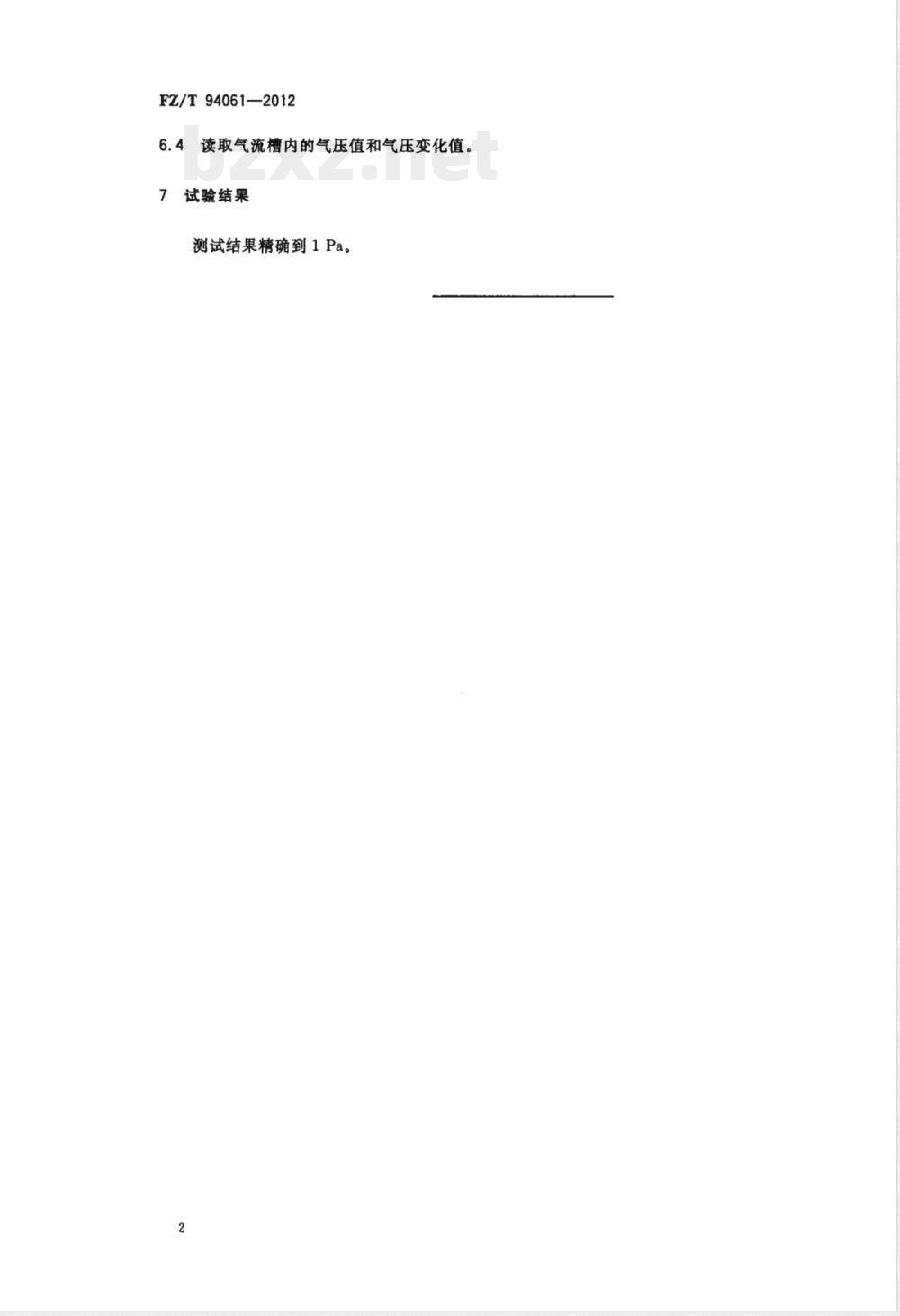

读取气流槽内的气压值和气压变化值。试验结果
测试结果精确到1Pa。
FZ/T 94061-2012-喷气织机用异形箱气流槽气压值试验方法
155066224928
RMB:14.00

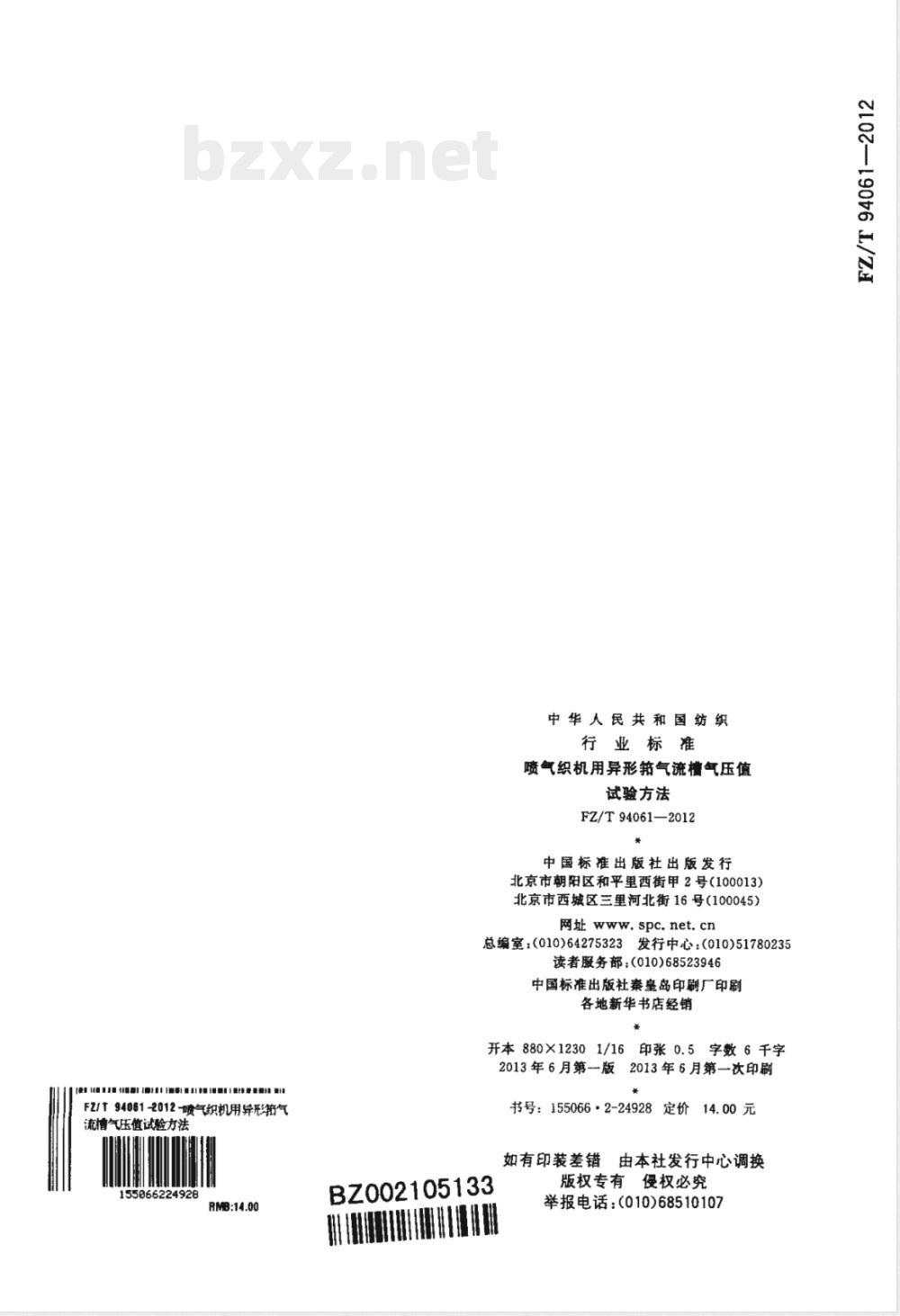

中华人民共和国纺织
行业标准
喷气织机用异形箱气流槽气压值试验方法
FZ/T94061—2012
中国标准出版社出版发行免费标准bzxz.net
北京市朝阳区和平里西街甲2号（100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
字数6千字
2013年6月第一版
2013年6月第一次印刷
书号：155066·2-24928
如有印装差错
替由本社发行中心调换
BZ002105133
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
