【其他行业标准】 塑料粗纱筒管

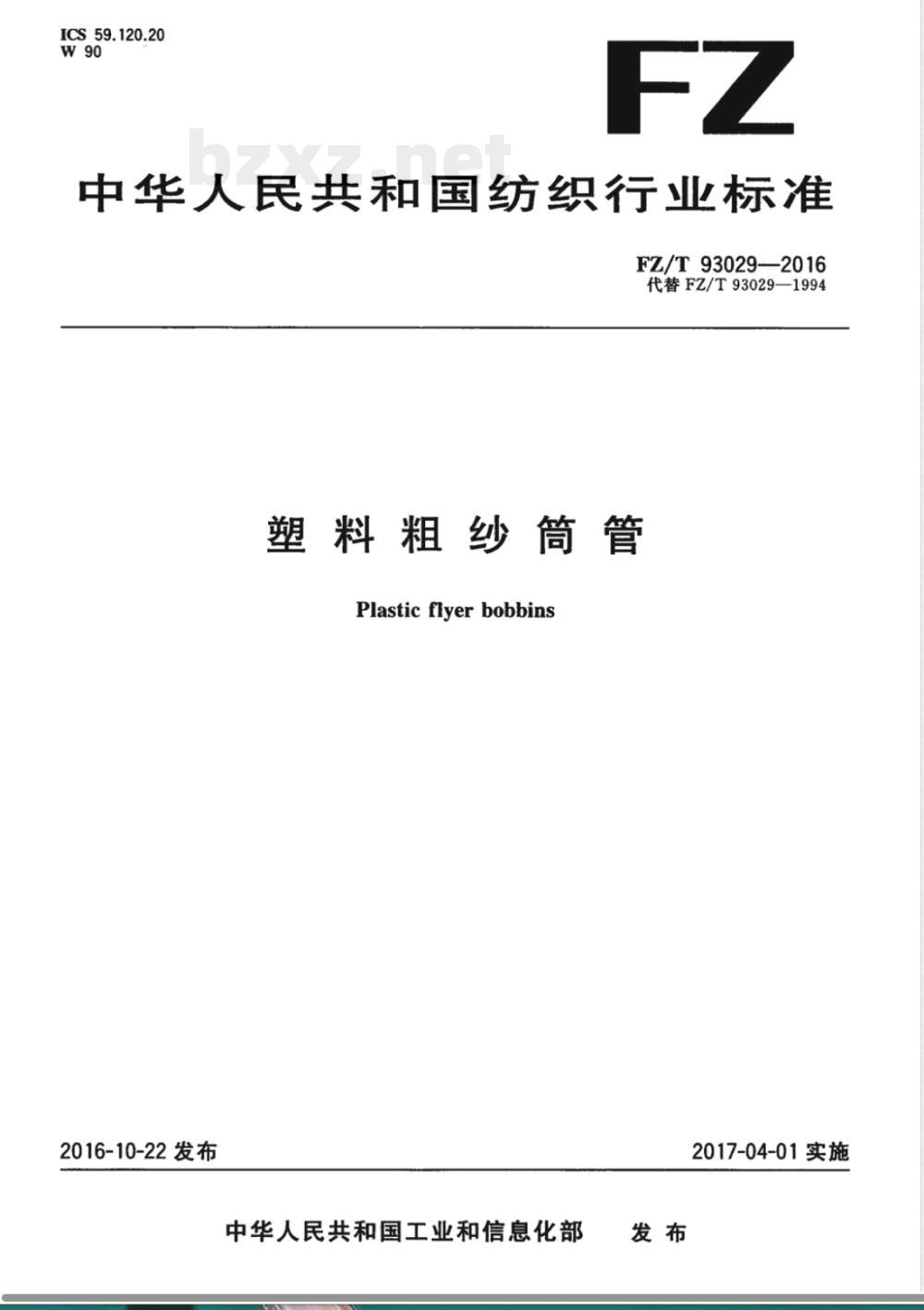

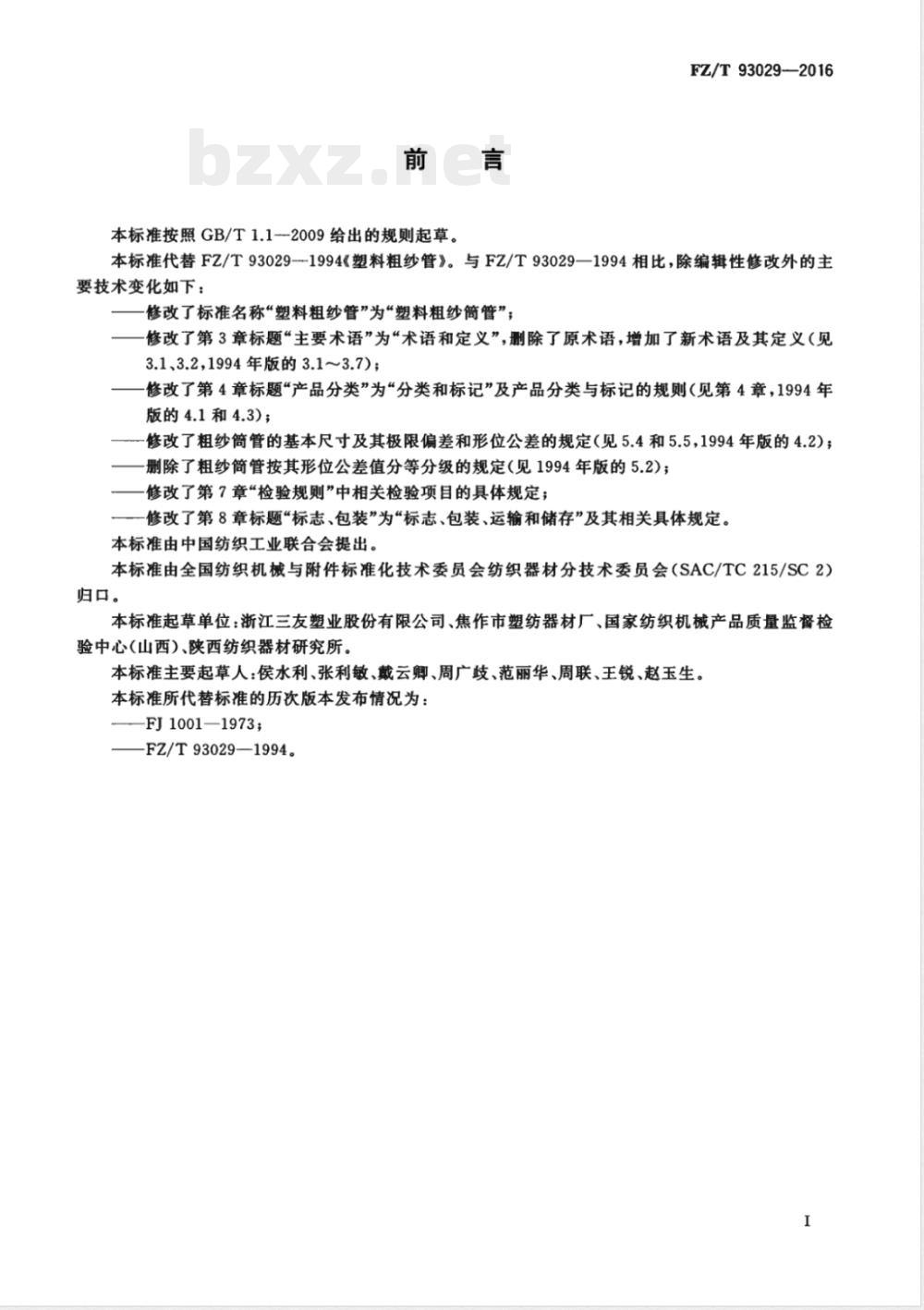

ICS 59.120.20 W90 FZ/T 93029—2016 塑料粗纱筒管 Plastic flyer bobbins 2016-10-22 发布 中华人民共和国工业和信息化部发布 2017-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 93029—1994《塑料粗纱管》。与1994版相比，主要技术变化包括：修改标准名称为“塑料粗纱筒管”；调整术语章节结构并增加新术语及定义；修改产品分类与标记规则；调整基本尺寸及极限偏差和形位公差要求；删除按形位公差值分等分级规定；修改检验规则及检验项目；完善标志、包装、运输和储存要求。 本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会归口。 本标准起草单位：浙江三友塑业股份有限公司、焦作市塑纺器材厂、国家纺织机械产品质量监督检验中心（山西）、陕西纺织器材研究所。 本标准主要起草人：侯水利、张利敏、戴云卿、周广歧、范丽华、周联、王锐、赵玉生。 本标准所代替标准历次版本：FJ 1001—1973、FZ/T 93029—1994。 引言 GB/T 24374—2009《纺织机械与附件 纺纱机械 粗纱筒管》规定了粗纱筒管的基本尺寸及极限偏差和形位公差，但相关技术要素不完整。原行业标准FZ/T 93029—1994已不能满足现代纺纱技术发展需求，因此对其进行修订，以提升标准适用性。 1 范围 本标准规定了塑料粗纱筒管的术语和定义、分类和标记、要求、试验方法、检验规则以及包装、标志、运输和储存。 本标准适用于翼锭粗纱机用塑料粗纱筒管（以下简称“粗纱管”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 1958—2004 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO 2859-1） GB/T 2829 周期检验计数抽样程序及表 GB/T 11336—2004 直线度误差检测 GB/T 24374—2009 纺织机械与附件 纺纱机械 粗纱筒管 3 术语和定义 3.1 传动槽 粗纱管底座上与锭子配合的槽。 3.2 防滑纹 粗纱管外圆柱面上用于防止粗纱滑脱的纹路。 4 分类和标记 4.1 分类 根据结构型式，粗纱管分为有底座粗纱管（代号Y）和无底座粗纱管（代号W）。 4.2 标记 粗纱管标记方法由产品名称、标准代号及顺序号、管长L、顶孔直径d及结构型式代号组成。
