【其他行业标准】 纺织品 耐磨性的测定 双轮磨法

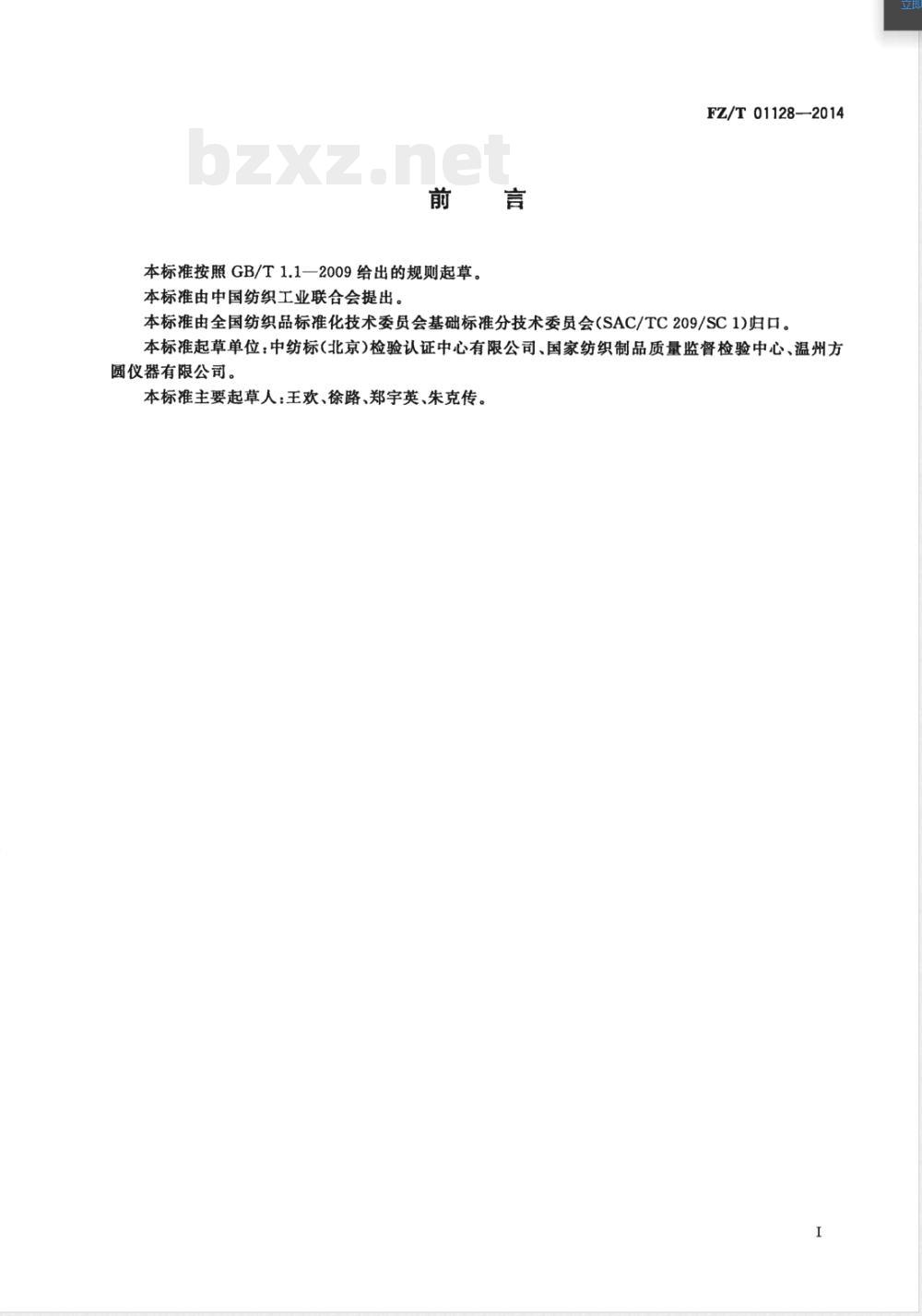

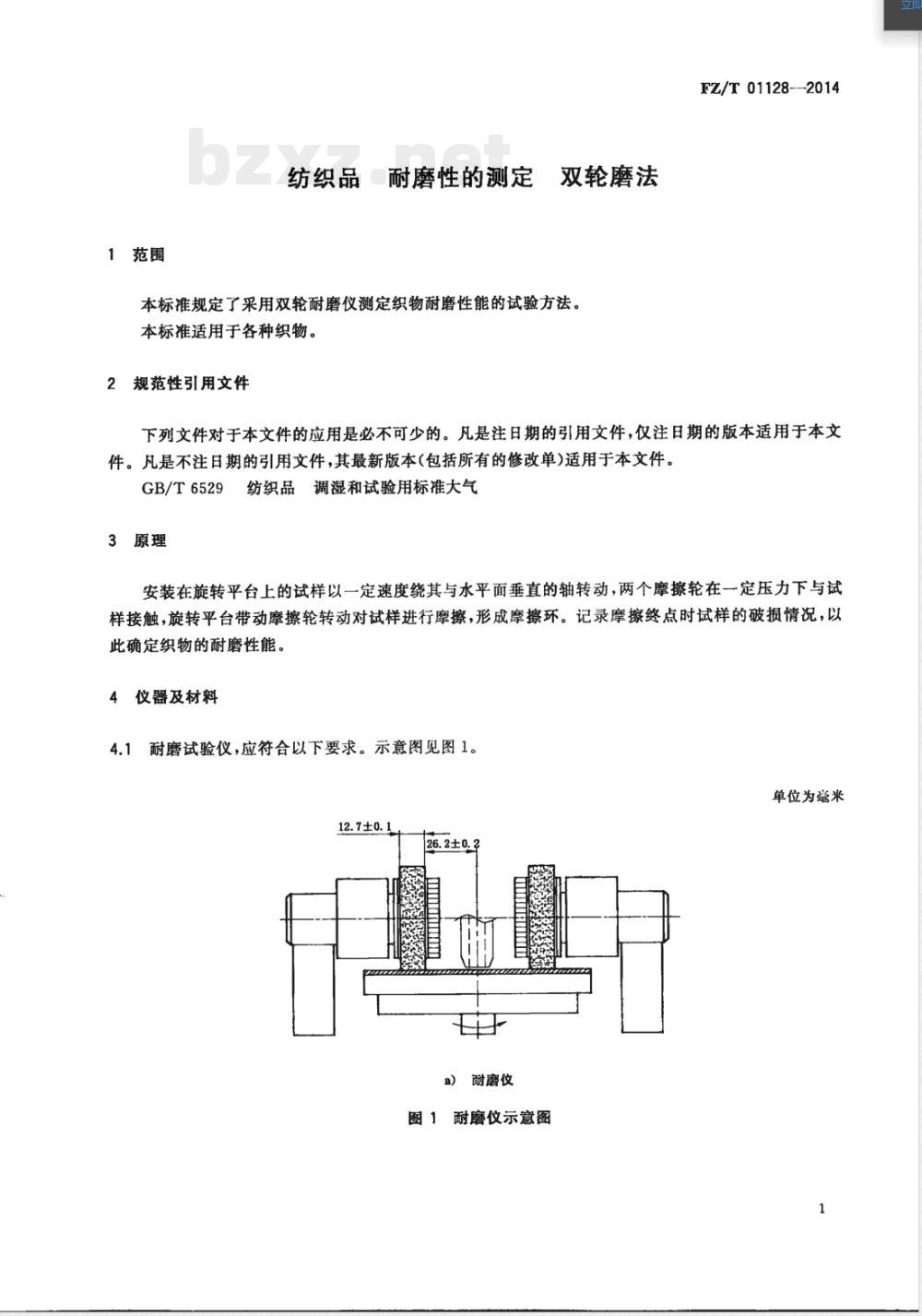

ICS 59.080.30 W04 Fz 中华人民共和国纺织行业标准 FZ/T01128—2014 纺织品：耐磨性的测定 双轮磨法 Textiles—Determination of abrasion resistance Double-head method 2014-12-24发布 2015-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。本标准起草单位：中纺标（北京）检验认证中心有限公司、国家纺织制品质量监督检验中心、温州方圆仪器有限公司。本标准主要起草人：王欢、徐路、郑宇英、朱克传。 1 范围 本标准规定了采用双轮耐磨仪测定织物耐磨性能的试验方法，适用于各类织物。 2 规范性引用文件 GB/T 6529 纺织品调湿和试验用标准大气 3 原理 试样固定在旋转平台上以一定速度旋转，两个摩擦轮在规定压力下与试样接触并形成摩擦环，通过记录试样破损时的摩擦次数或状态来评价织物耐磨性能。 4 仪器及材料 4.1 耐磨试验仪：包括旋转平台（60r/min±2r/min或70r/min±2r/min）、支撑臂、摩擦轮、加压重锤及吸尘装置等。摩擦轮直径≤51.7mm，厚度12.7mm±0.1mm，推荐使用橡胶轮CS-10；当直径小于44.0mm时应停止使用。吸嘴距离试样1.5mm±0.5mm，用于吸除碎屑。 4.2 砂纸：E150级，用于打磨摩擦轮表面。 4.3 刷子：硬毛刷，用于清理摩擦轮碎屑。 5 调湿和试验用标准大气 按GB/T 6529规定执行。 6 试样 从距布边至少100mm处裁取3块试样，尺寸为约150mm×150mm正方形或直径约150mm圆形，中心剪直径约6mm孔。试样应避开折皱、破损等缺陷，并在标准大气下调湿。 7 试验程序 7.1 每次试验前，在1000g负荷条件下用新砂纸对摩擦轮表面打磨25次。 7.2 将试样正面朝上安装于旋转平台橡胶垫上，使中心孔套入中心轴，固定中心小圆盘并拧紧，再固定外部夹具并剪除多余织物。 7.3 按规定条件启动设备进行摩擦试验并记录摩擦次数及试样破损情况。
