【其他行业标准】 树脂基三维编织复合材料 弯曲性能试验方法

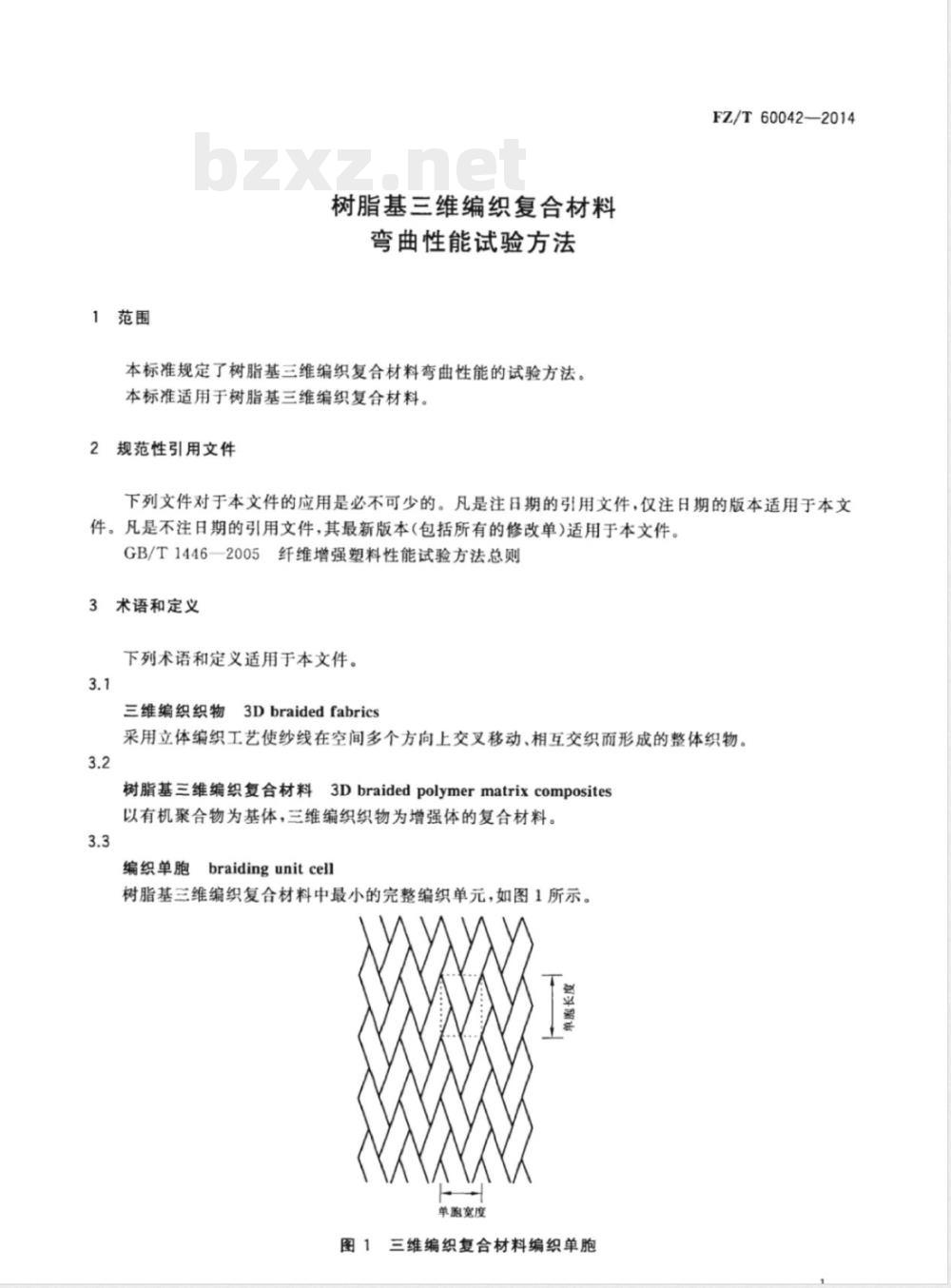

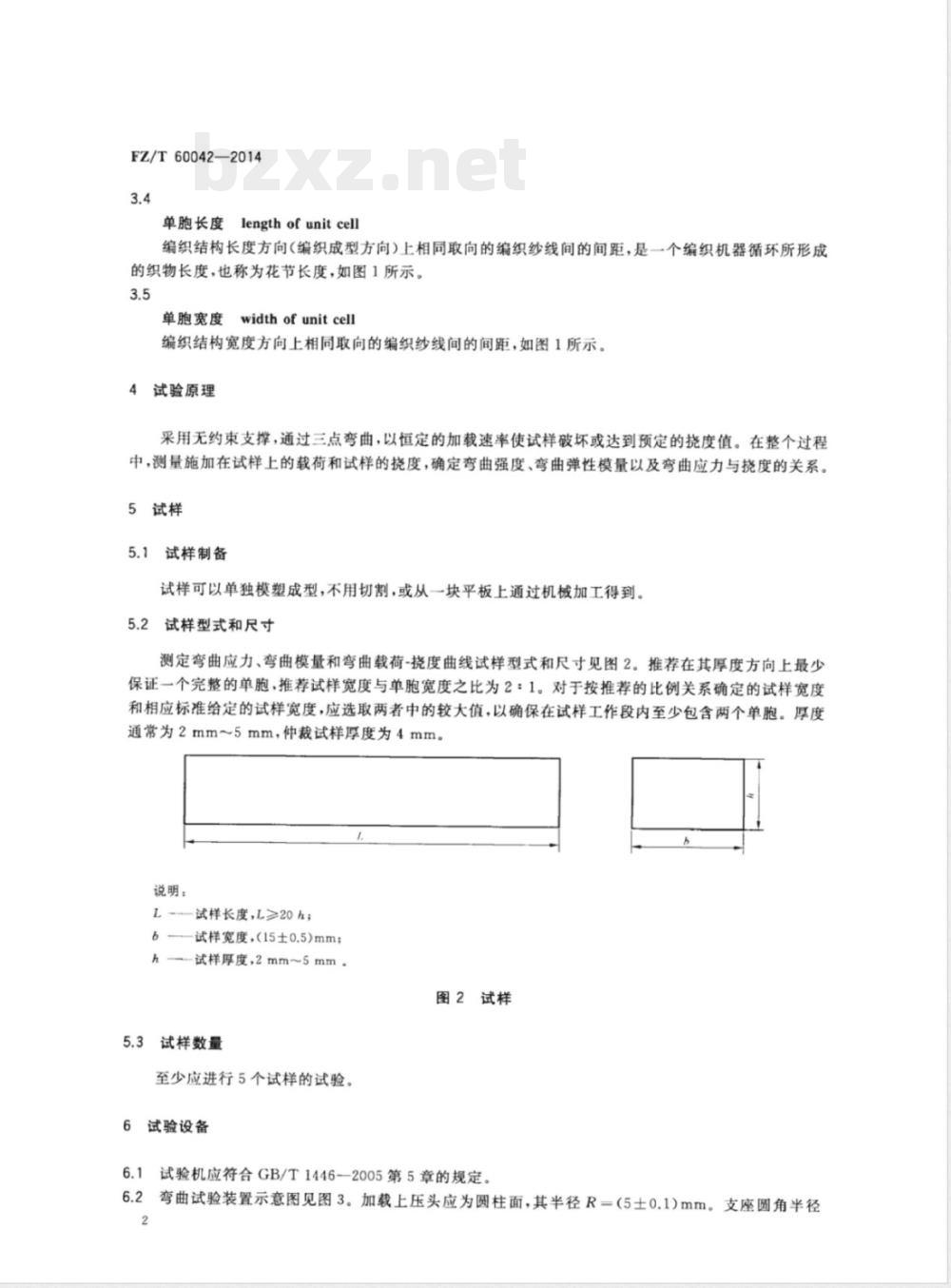

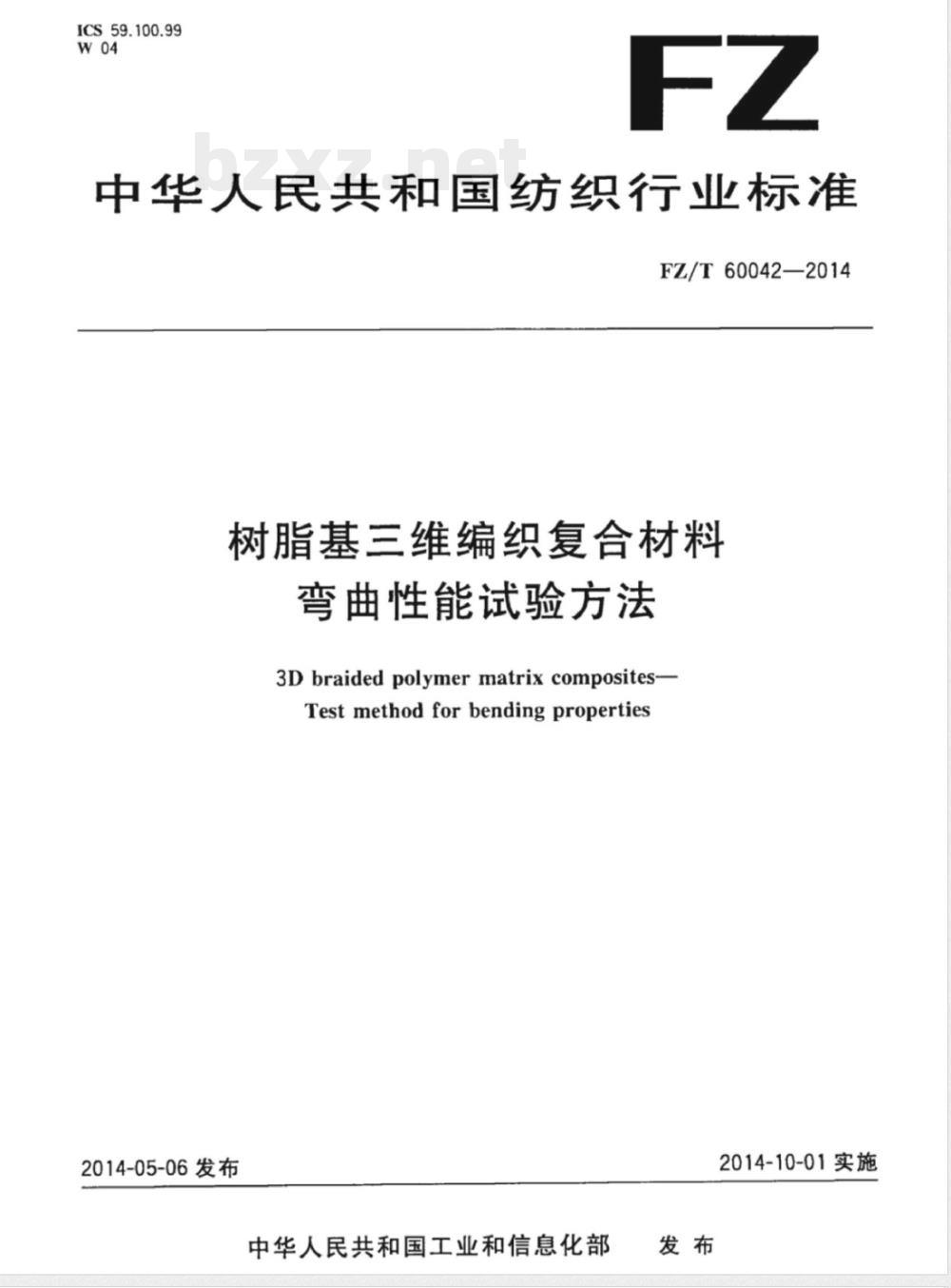

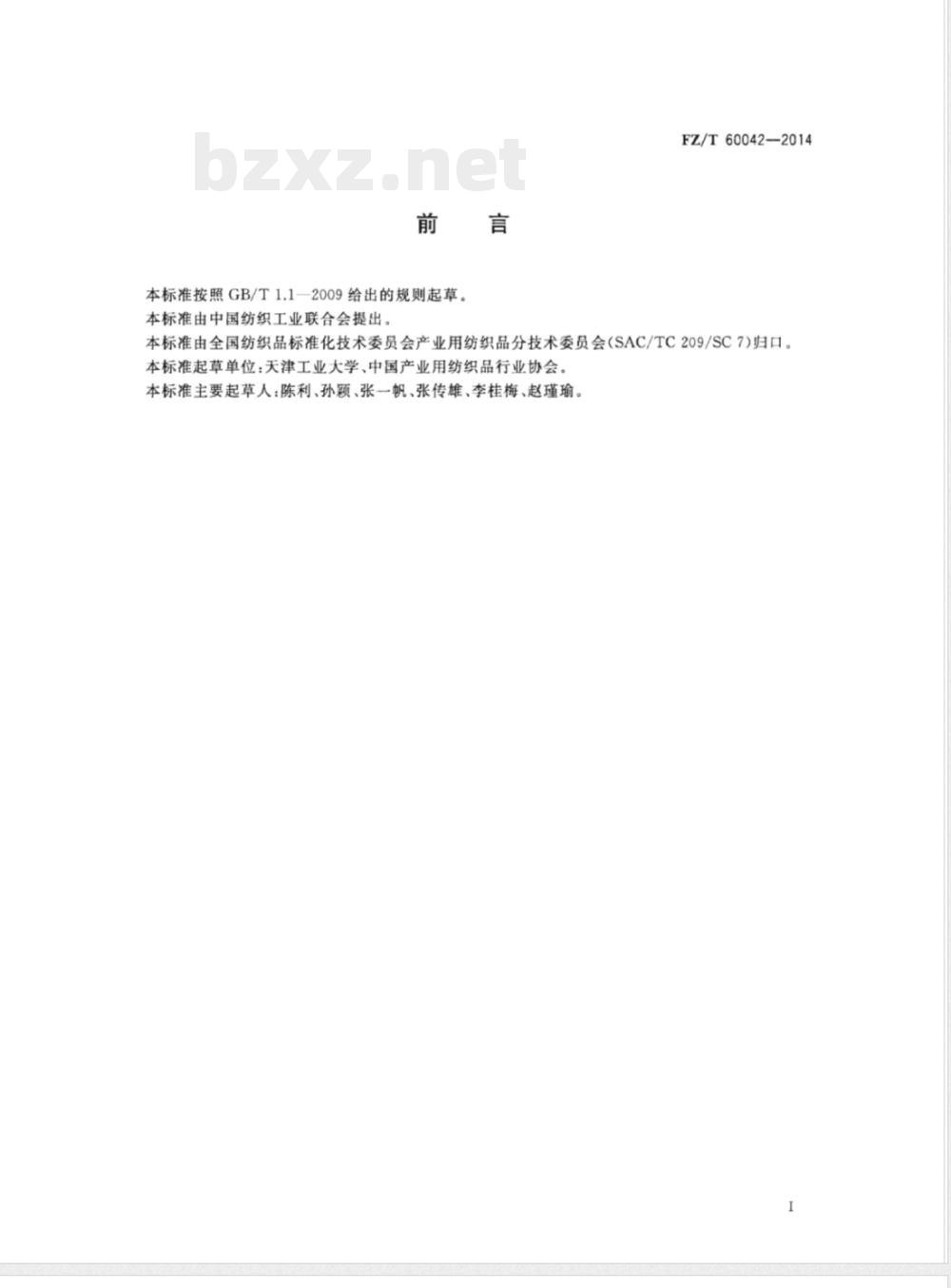

ICS 59.100.99 W04 中华人民共和国纺织行业标准 FZ/T 60042—2014 树脂基三维编织复合材料弯曲性能试验方法 3D braided polymer matrix composites — Test method for bending properties 2014-05-06发布 中华人民共和国工业和信息化部发布 2014-10-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7）归口。 本标准起草单位：天津工业大学、中国产业用纺织品行业协会。 本标准主要起草人：陈利、孙颖、张一帆、张传雄、李桂梅、赵瑾瑜。 1 范围 本标准规定了树脂基三维编织复合材料弯曲性能的试验方法。 本标准适用于树脂基三维编织复合材料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用。 凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 1446—2005 纤维增强塑料性能试验方法总则 3 术语和定义 3.1 三维编织织物（3D braided fabrics） 采用立体编织工艺使纱线在空间多个方向上交叉移动并相互交织形成的整体织物。 3.2 树脂基三维编织复合材料（3D braided polymer matrix composites） 以有机聚合物为基体、三维编织织物为增强体的复合材料。 3.3 编织单胞（braiding unit cell） 树脂基三维编织复合材料中最小的完整编织单元，如图1所示。 3.4 单胞长度（length of unit cell） 编织结构长度方向上相同取向纱线间的间距，也称花节长度。 3.5 单胞宽度（width of unit cell） 编织结构宽度方向上相同取向纱线间的间距。 4 试验原理 采用无约束支撑三点弯曲方法，以恒定加载速率使试样破坏或达到预定挠度。 测量载荷与挠度，确定弯曲强度、弯曲弹性模量及弯曲应力-挠度关系。 5 试样 5.1 试样制备 试样可单独模塑成型或由平板机械加工获得。 5.2 试样型式和尺寸 试样宽度推荐与单胞宽度之比为2:1，厚度一般为2mm～5mm，仲裁厚度为4mm。 试样长度L≥20h，宽度（15±0.5）mm。 5.3 试样数量 至少进行5个试样试验。 6 试验设备 6.1 试验机应符合GB/T 1446—2005要求。 6.2 弯曲试验装置采用三点弯曲结构，上压头为圆柱面（R=5±0.1mm）。 支座圆角半径：h>3mm时 r=2±0.2mm；h≤3mm时 r=0.5±0.2mm。 7 试验条件 7.1 标准环境条件：温度（23±2）℃，相对湿度（50±10）%。 7.2 加载速度 测定弯曲弹性模量：2mm/min。 测定弯曲强度：常规10mm/min，仲裁u=0.5×h mm/min。 8 试验步骤 试样在标准环境下放置24h。 对试样编号并测量宽度与厚度取平均值。 调节跨距l=（16±1）h，确保加载压头与支座轴线平行。
