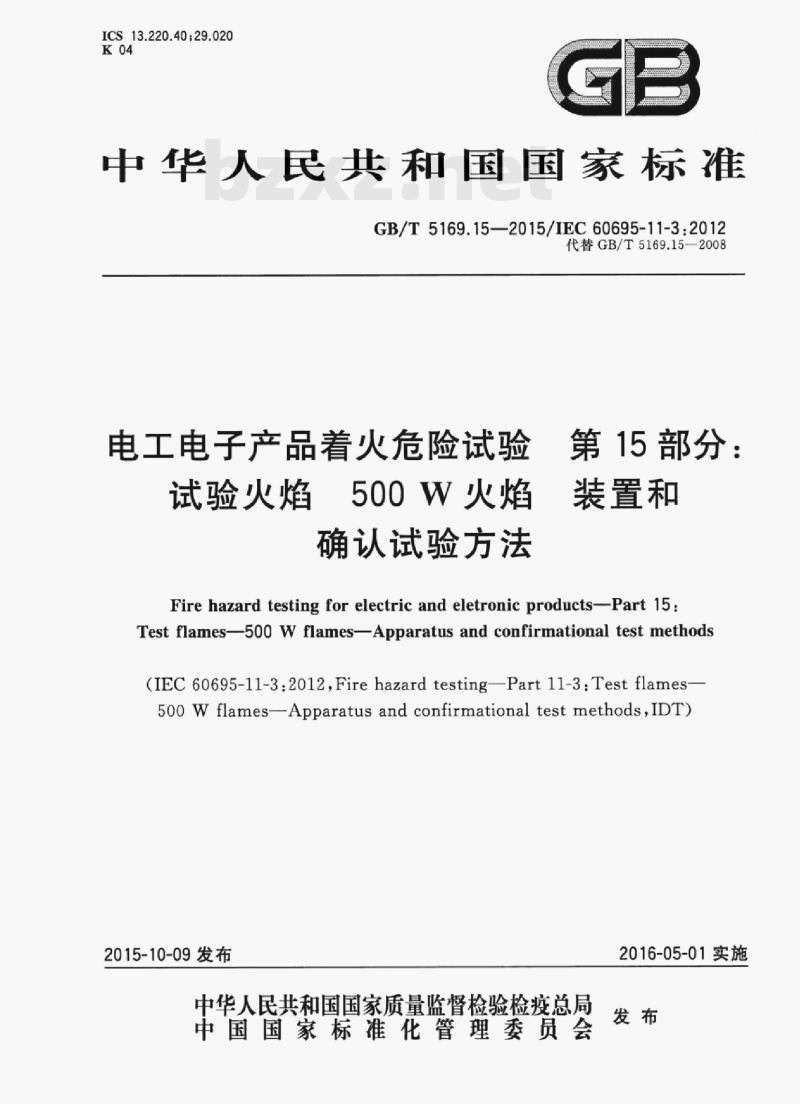

【GB国家标准】 /IEC 60695-11-3;2012 电工电子产品着火危险试验第15部分:试验火焰500 W火焰装置和确认试验方法

ICS13.220.4029.020
中华人民共和国国家标准
GB/T5169.15—2015/IEC60695-11-3:2012代替GB/T5169.15-2008
电工电子产品着火危险试验
试验火焰500W火焰
确认试验方法
第15部分：
装置和
Fire hazard testing for electric and eletronic products—Part 15:Test flames-5oo W flames-Apparatus and confirmational test methods(IEC60695-11-3:2012,Firehazardtesting--Part11-3:Testflames5oo W flames-Apparatus and confirmational test methods,IDT)2015-10-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-05-01实施
GB/T5169.15—2015/IEC60695-11-3:2012前言
1范围
2规范性引用文件
3术语和定义
4方法A-
采用现有装置产生标准500W标称试验火焰..5方法C—一用不可调节的装置产生标准500W标称试验火焰6分类和命名
附录A（规范性附录）试验装置一方法A附录B(规范性附录）试验装置一方法C附录C（资料性附录）推荐任一试验火焰可用的装置附录D(资料性附录）用于设备试验的试验装置附录E(资料性附录）
用于材料试验的试验装置
参考文献

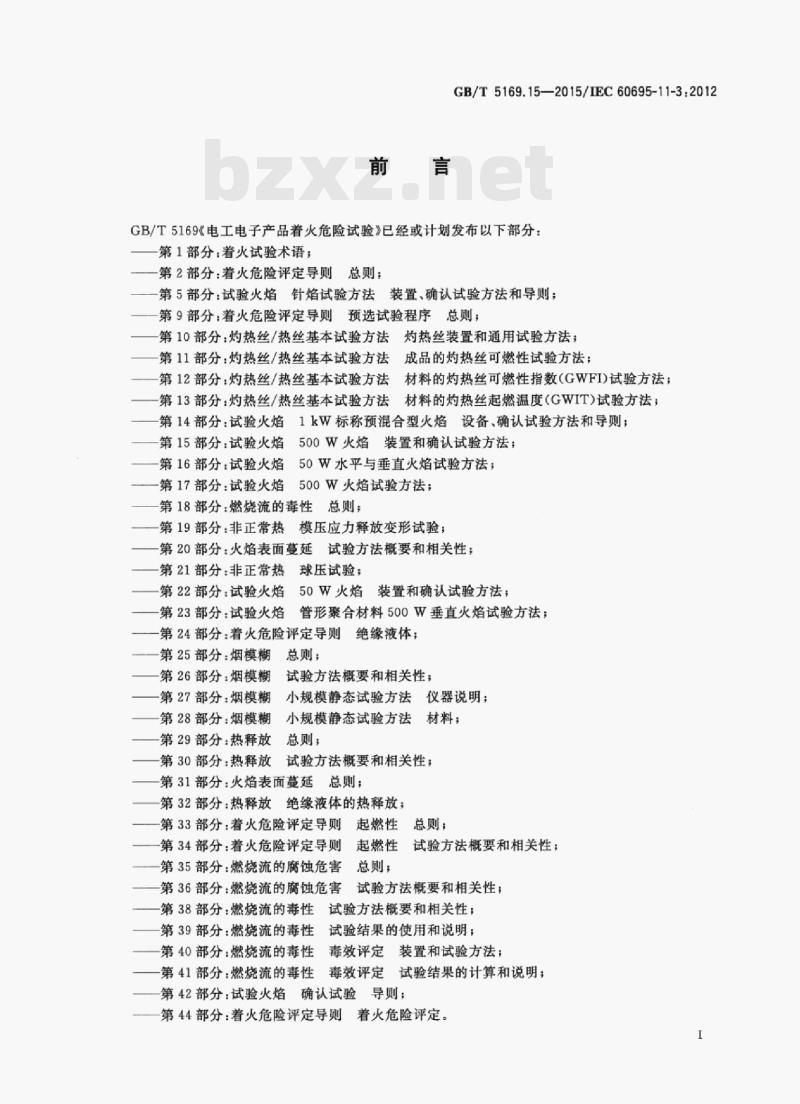

GB/T5169.15—2015/IEC60695-11-3:2012GB/T5169《电工电子产品着火危险试验》已经或计划发布以下部分：第1部分：着火试验术语：
第2部分：着火危险评定导则
总则；
第5部分：试验火焰针焰试验方法装置，确认试验方法和导则：第9部分：着火危险评定导则预选试验程序总则；第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法：第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法：第12部分：灼热丝/热丝基本试验方法材料的灼热丝可燃性指数（GWFI)试验方法；第13部分：灼热丝/热丝基本试验方法材料的灼热丝起燃温度（GWIT）试验方法；第14部分：试验火焰
1飞W标称预混合型火焰设备，确认试验方法和导则：500W火焰装置和确认试验方法；第15部分：试验火焰
第16部分：试验火焰
50W水平与垂直火焰试验方法；
500W火焰试验方法；
第17部分：试验火焰
第18部分：燃烧流的毒性总则；第19部分：非正常热
！模压应力释放变形试验；
第20部分：火焰表面蔓延试验方法概要和相关性：第21部分：非正常热
第22部分：试验火焰
第23部分：试验火焰
球压试验：
50W火焰
装置和确认试验方法；
管形聚合材料500W垂直火焰试验方法：第24部分：着火危险评定导则绝缘液体；月总则；
第25部分：烟模糊
第26部分：烟模糊
第27部分：烟模糊
第28部分：烟模糊
第29部分：热释放
试验方法概要和相关性；
小规模静态试验方法仪器说明；小规模静态试验方法材料：
总则；
第30部分：热释放试验方法概要和相关性：第31部分：火焰表面蔓延
总则；
第32部分：热释放绝缘液体的热释放；第33部分：着火危险评定导则起燃性总则；起燃性试验方法概要和相关性；第34部分：着火危险评定导则
第35部分：燃烧流的腐蚀危害
第36部分：燃烧流的腐蚀危害
总则：
试验方法概要和相关性；
第38部分：燃烧流的毒性
试验方法概要和相关性；
第39部分：燃烧流的毒性
试验结果的使用和说明：
第40部分：燃烧流的毒性
毒效评定装置和试验方法：此内容来自标准下载网
第41部分：燃烧流的毒性毒效评定试验结果的计算和说明：
第42部分：试验火焰确认试验导则；第44部分：着火危险评定导则着火危险评定。I

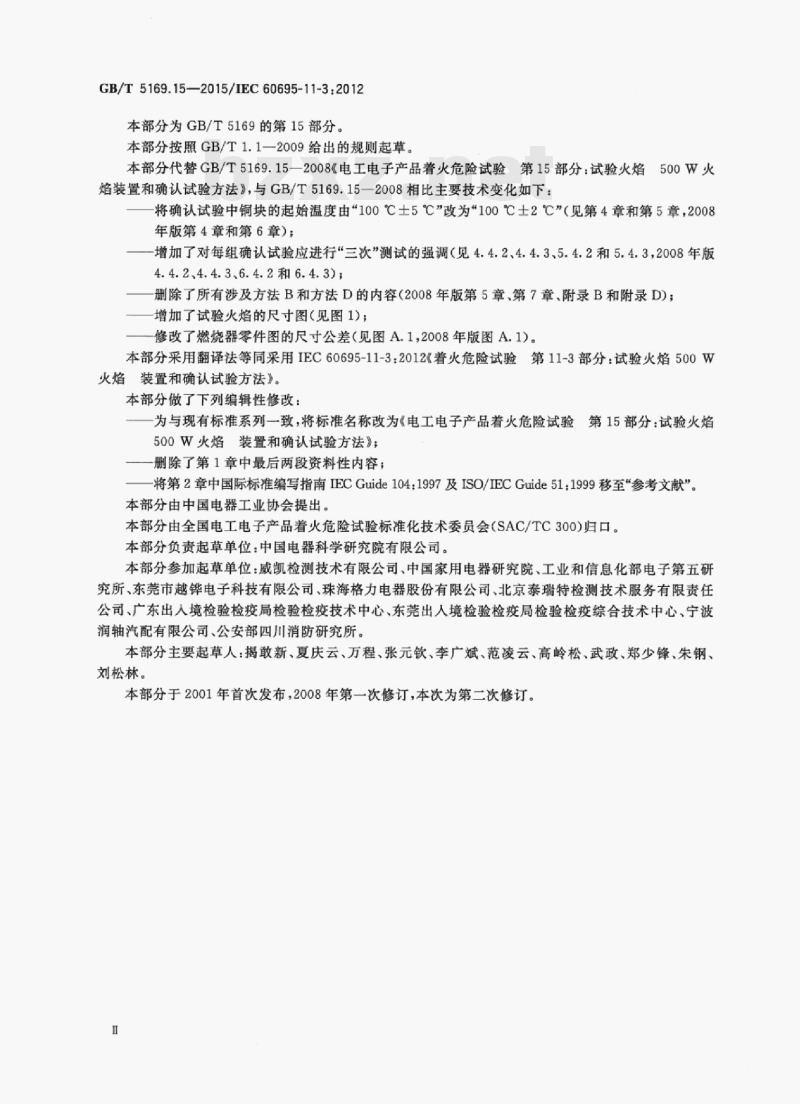

GB/T5169.15—2015/IEC60695-11-3:2012本部分为GB/T5169的第15部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T5169.15—2008《电工电子产品着火危险试验第15部分：试验火焰500W火焰装置和确认试验方法》，与GB/T5169.15—2008相比主要技术变化如下：将确认试验中铜块的起始温度由“100℃士5℃”改为100℃士2℃”（见第4章和第5章，2008年版第4章和第6章）：
—增加了对每组确认试验应进行“三次”测试的强调（见4.4.2、4.4.3、5.4.2和5.4.3，2008年版4.4.2、4.4.3、6.4.2和6.4.3)；一删除了所有涉及方法B和方法D的内容（2008年版第5章、第7章、附录B和附录D)；一增加了试验火焰的尺寸图（见图1）；一修改了燃烧器零件图的尺寸公差（见图A.1，2008年版图A.1）。本部分采用翻译法等同采用IEC60695-11-3：2012《着火危险试验第11-3部分：试验火焰500W火焰装置和确认试验方法》。
本部分做了下列编辑性修改：
为与现有标准系列一致，将标准名称改为《电工电子产品着火危险试验第15部分：试验火焰500W火焰装置和确认试验方法》；一删除了第1章中最后两段资料性内容；—将第2章中国际标准编写指南IECGuide104：1997及ISO/IECGuide51：1999移至“参考文献”。本部分由中国电器工业协会提出。本部分由全国电工电子产品着火危险试验标准化技术委员会（SAC/TC300）归口。本部分负责起草单位：中国电器科学研究院有限公司。本部分参加起草单位：威凯检测技术有限公司、中国家用电器研究院、工业和信息化部电子第五研究所、东莞市越铧电子科技有限公司、珠海格力电器股份有限公司、北京泰瑞特检测技术服务有限责任公司、广东出人境检验检疫局检验检疫技术中心、东莞出人境检验检疫局检验检疫综合技术中心、宁波润轴汽配有限公司，公安部四川消防研究所。本部分主要起草人：揭敢新、夏庆云、万程、张元钦、李广斌、范凌云、高岭松、武政、郑少锋、朱钢、刘松林。
本部分于2001年首次发布，2008年第一次修订，本次为第二次修订。Ⅱ

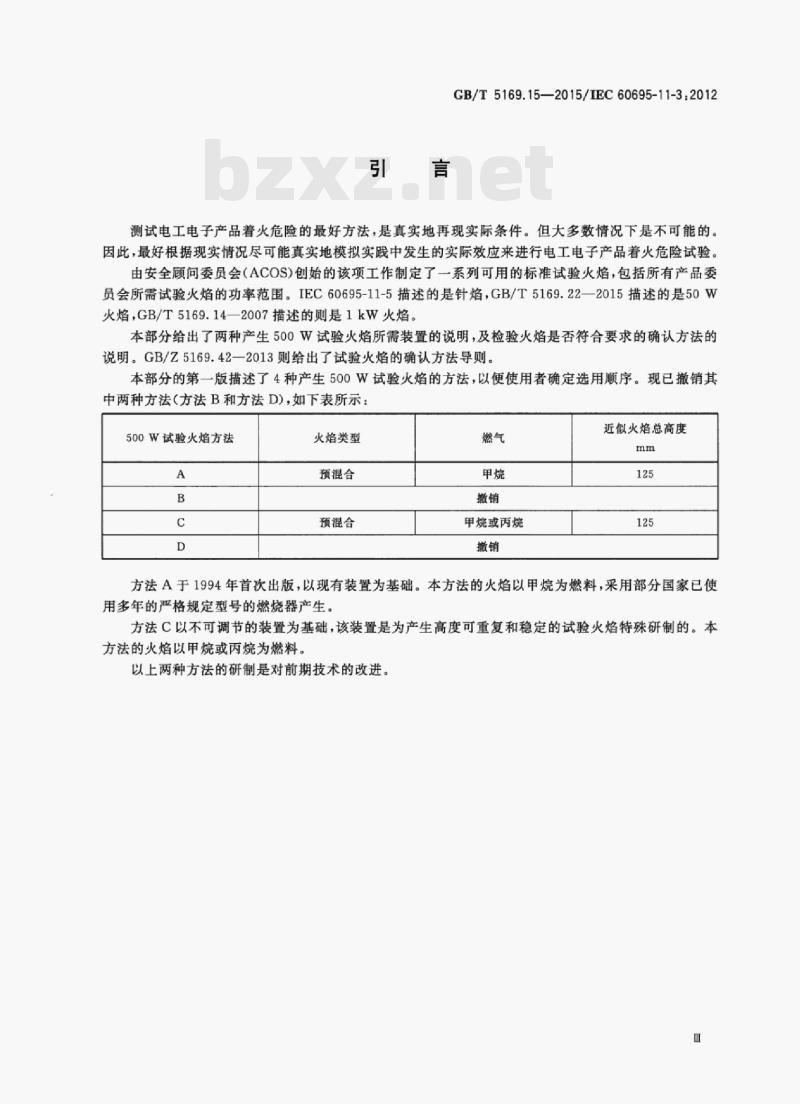

GB/T5169.15—2015/IEC60695-11-3.2012测试电工电子产品着火危险的最好方法，是真实地再现实际条件。但大多数情况下是不可能的。因此，最好根据现实情况尽可能真实地模拟实践中发生的实际效应来进行电工电子产品着火危险试验，由安全顾问委员会（ACOS）创始的该项工作制定了一系列可用的标准试验火焰，包括所有产品委员会所需试验火焰的功率范围。IEC60695-11-5描述的是针焰，GB/T5169.22一2015描述的是50W火焰，GB/T5169.14—2007描述的则是1kW火焰。本部分给出了两种产生500W试验火焰所需装置的说明，及检验火焰是否符合要求的确认方法的说明。GB/Z5169.42—2013则给出了试验火焰的确认方法导则。本部分的第一版描述了4种产生500W试验火焰的方法，以便使用者确定选用顺序。现已撤销其中两种方法（方法B和方法D），如下表所示：500W试验火焰方法
火焰类型
预混合
预混合
甲烧或丙烷
近似火焰总高度
方法A于1994年首次出版，以现有装置为基础。本方法的火焰以甲烧为燃料，采用部分国家已使用多年的严格规定型号的燃烧器产生。方法C以不可调节的装置为基础，该装置是为产生高度可重复和稳定的试验火焰特殊研制的。本方法的火焰以甲烷或丙烷为燃料。以上两种方法的研制是对前期技术的改进。日
1范围
GB/T5169.15—2015/IEC60695-11-3:2012电工电子产品着火危险试验第15部分：试验火焰500W火焰
百装置和
确认试验方法
GB/T5169的本部分规定了两种产生500W标称预混合型试验火焰的具体要求。火焰的总高度均约为125mm。
本部分给出的两种试验方法：方法A火焰以甲烷为燃料，方法C火焰以甲烷或丙烷为燃料。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16839.1—1997热电偶第1部分：分度表（IEC60584-1：1995，IDT）GB/T16839.2—1997热电偶第2部分：允差（IEC60584-2：1982IDT）ISO/IEC13943：2008消防安全词汇（Firesafety—Vocabulary）ASTM-B187/B187M-06铜母线、线材和型材以及通用线材、棒材和型材规格（StandardSpecification for Copper,Bus Bar,Rod,and Shapes and General Purpose Rod,Bar,and Shapes)3术语和定义
ISO/IEC13943：2008界定的以及下列术语和定义适用于本文件。3.1
标准500W标称试验火焰standardized500Wnominal testflame符合本部分并满足第4章和第5章规定的全部技术要求的试验火焰。4方法A一一采用现有装置产生标准500W标称试验火焰4.1要求
本方法产生标准500W标称试验火焰的要求如下：采用图A.1（见附录A）所示的装置产生：采用图A.2所示的装置，在23℃0.1MPa的条件下以965mL/min土30mL/min的流量供给纯度不低于98%的甲烷气体，并使背压达到125mm土5mm水柱。火焰应是对称和稳定的，并能得到4.4规定的54s土2s的确认试验结果。应使用图A.3所示的确认试验装置在实验室通风柜/试验箱中，火焰（见图1）的近似尺寸用图3所示的量规测量应为：1依据实际使用条件下的测量结构修正的数据。1
GB/T5169.15-2015/1IEC60695-11-3:2012蓝色焰心高度：40mm；
一火总高度：125mm
4.2装置和燃料
4.2.1燃烧器
燃烧器应符合图A.1的要求。
注：为便于清洁，燃烧管、燃气喷嘴和针阀应是可拆卸的。在重新安装时应小心操作，避免针阀尖端受损，并使针阀与阀座（燃气喷嘴）正确连接。4.2.2流量表
流量表应适用于测量23℃、0.1MPa条件下流量为965mL/min的气体，且精确到士2%。注：精确控制燃烧器燃气输人流量的首选方法是使用质量流量表，其他有相同精确度的方法也可使用。4.2.3压力表
压力表应适用于0kPa～7.5kPa范围的压力测量。也可使用读数范围适用于0kPa～7.5kPa的水压表。
注：为保持所需背压，要求压力表连接质量流量表。4.2.4控制阀
控制阀应能设定气体流量。
4.2.5铜块
在完成整个机加工但未钻孔的情况下，铜块直径为9mm，质量为10.00g土0.05g，见图2。没有直接确认铜块的方法。建议试验室保持一个标准基准单位、二级基准单位和工作单位，对其逐级比较，用于校准工作系统。
4.2.6热电偶
用带有绝缘结点的矿物绝缘金属铠装细丝热电偶测量铜块的温度。该热电偶应符合GB/T16839.2一1997的一级标准。其标称直径应为0.5mm，例如镍铬NiCr和镍铝NiAl线材（符合GB/T16839.1一1997的K型），有位于铠装套内的焊接点。铠装套应由金属制成，适合在温度至少为1050℃的条件下连续工作。热电偶容差应符合GB/T16839.2一1997的一级标准。注：由镍基耐热合金[如Inconel60o］制成的铠装套可以满足上述要求。将热电偶固定到铜块孔中的优选方法是确保热电偶嵌入到铜块孔的底部，然后按图A.3所示压紧铜块孔周围以固定热电偶，确保不损坏热电偶。4.2.7温度/时间显示/记录装置
温度/时间显示/记录装置应适用于测量铜块由100℃土2℃加热到700℃士3℃的时间，且时间测量容差为士0.5s。
4.2.8燃气
应使用纯度不低于98%的甲烧作为燃气。2）该信息仅供本部分使用者参考，并非指定用产品，如果能证明会产生同样结果，可使用其他等效的产品。2
4.2.9实验室通风柜/试验箱
GB/T5169.15—2015/IEC60695-11-3:2012实验室通风柜/试验箱的容积应至少为0.75m。试验箱应允许观察试验的进程并且应是无通风环境，允许燃烧期间试验样品周围空气的正常热循环。试验箱的内表面应是深色的。将一个照度计放在试验火焰的位置面向试验箱后壁时，显示的照度应小于201x。为了安全和方便起见，该试验箱（能完全封闭的）应装有排气装置，如排气扇，以便排出可能有毒的燃烧产物。如有安装，排气装置在试验期间应关闭，在试验后应立即打开排出燃烧流。可能需要有强制关闭的风门。注1：用于维持试验样品燃烧的氧气量对于燃烧试验的进行来说自然是重要的。对本方法进行的试验来说，当燃烧时间延长时，要产生精确的试验结果，内容积为0.75m的试验箱可能不够大。注2：可在试验箱里放一面镜子，以便观察试验样品的另一面。4.3试验火焰的产生
按图A2所示安装燃烧器供气装置，确保连接处无气体泄漏，将燃烧器置于实验室通风柜/试验箱内。点燃气体，并将气体流量和背压调节到规定值。调节空气人口直到蓝色焰心高度约为40mm，用图3所示的量规测量，然后用锁紧螺母将空气入口固定在适当位置。检验时火焰应是对称和稳定的。4.4试验火焰的确认
4.4.1原则
当使用图A3所示的火焰确认试验装置时，图2所示铜块的温度从100℃士2℃上升到700℃土3℃所需的时间应为54s士2s。
4.4.2程序
在实验室通风柜/试验箱内，按图A.2和图A.3所示安装燃烧器供气装置和确认试验装置，确保连接处无气体泄漏。
初始调节燃气流量、燃气背压和空气人口时，暂时将燃烧器移离铜块，以免火焰影响铜块。点燃气体，并将气体流量和背压调节到规定值。调节空气人口直到蓝色焰心高度为40mm土2mm，用图3所示的量规测量，然后用锁紧螺母将空气人口固定在适当位置。用图3所示的量规测量，确保火焰总高度约为125mm并且对称。等待至少5min使燃烧器条件达到稳定。检查燃气流量和背压及蓝色焰心高度在规定范围内。使温度/时间显示/记录装置处于运行状态，重新调整铜块下方燃烧器的位置。测量铜块温度从100℃土2℃上升到700℃土3℃的时间。如果为54s士2s，重复两次该步骤直到连续的3次测量均满足该时间值。允许每次测量后将铜块在空气中自然冷却到50℃以下。如果其中任一次测量值不为54S士2S，调节火焰达到稳定，重新进行该步骤注：热电偶在700℃以上易损坏，因此在达到700℃时最好立即移开燃烧器。如果铜块从未使用过，应对铜块表面进行初始运行处理，不计结果。4.4.3确认
如果连续3次的测量结果均在54s土2s内，即火焰确定并可用于试验。3
GB/T5169.15—2015/IEC60695-11-3:20125方法C—一用不可调节的装置产生标准500W标称试验火焰5.1要求
本方法的标准500W标称试验火焰由图B.1图B.4（见附录B）所示的装置产生。燃料供应源选择以下任一种：
采用图B.5所示的装置，在23℃、0.1MPa的条件下以965mL/min士30mL/min的流量供给纯度不低于98%的甲烷气体，并同时供给流量为6.3L/min士0.1L/min的空气；注1：气体背压期望值在110mm~170mm水柱范围内，空气背压期望值在20mm~40mm水柱范围内。或采用图B.5所示的装置，在23℃、0.1MPa的条件下以380mL/min士15mL/min的流量供给纯度不低于98%的丙烷气体，并同时供给流量为5.9L/min士0.1L/min的空气。注2：气体背压期望值在135mm~205mm水柱范围内，空气背压期望值在15mm35mm水柱范围内。火焰应是对称和稳定的，并能得到5.4规定的54s士2s的确认试验结果。应使用图B.6所示的确认试验装置。在实验室通风柜/试验箱中，火焰（见图1）的近似尺寸用图3所示的量规测量应为：蓝色焰心高度：40mm
火焰总高度：125mm。
5.2装置和燃料
5.2.1燃烧器
燃烧器应符合图B.1~图B.4的要求。5.2.2流量表
流量表应适用于：
测量23℃.0.1MPa条件下流量为965mL/min的甲烷气体和（或）380mL/min的丙烷气体，且精确到士2%；
一测量23℃、0.1MPa条件下流量为6.3L/min和（或）5.9L/min的空气，且精确到士2%。注：精确控制燃烧器燃气和空气输入流量的首选方法是使用质量流量表。其他有相同精确度的方法也可使用。5.2.3压力表
两个压力表应适用于okPa～7.5kPa范围的压力测量。也可使用水压表，但其读数范围应适用于0kPa~7.5kPa.
注：使用质量流量表时，不需要压力表。5.2.4控制阀
控制阀应能设定燃气和空气流量。5.2.5铜块
在完成整个机加工但未钻孔的情况下，铜块直径为9mm，质量为10.00g土0.05g，见图2。没有直接确认铜块的方法。建议试验室保持一个标准基准单位、二级基准单位和工作单位，对其逐级比较，用于校准工作系统。
3）依据实际使用条件下的测量结果修正的数据。4
5.2.6热电偶
GB/T5169.15—2015/IEC60695-11-3:2012用带有绝缘结点的矿物绝缘金属铠装细丝热电偶测量铜块的温度。该热电偶应符合GB/T16839.2一1997的一级标准。其标称直径应为0.5mm，例如镍铬NiCr和镍铝NiAl线材（符合GB/T16839.1一1997的K型），有位于铠装套内的焊接点。铠装套应由金属制成，适合在温度至少为1050℃的条件下连续工作。热电偶容差应符合GB/T16839.2一1997的一级标准。注：由镍基耐热合金（如Inconel6oo）制成的铠装套可以满足上述要求将热电偶固定到铜块孔中的优选方法是确保热电偶嵌入到铜块孔的底部，然后按图B.6所示压紧铜块孔周围以固定热电偶，确保不损坏热电偶。5.2.7温度/时间显示/记录装置
温度/时间显示/记录装置应适用于测量铜块由100℃士2℃加热到700℃土3℃的时间，且时间测量容差为士0.5s。
5.2.8燃气
如有争议，应使用纯度不低于98%的甲烷作为燃气（见5.1）。5.2.9空气供应
空气应基本无油和无水。
5.2.10实验室通风柜/试验箱
实验室通风柜/试验箱的容积应至少为0.75m。试验箱应允许观察试验的进程并且应是无通风环境，允许燃烧期间试验样品周围空气的正常热循环。试验箱的内表面应是深色的。将一个照度计放在试验火焰的位置面向试验箱后壁时，显示的照度应小于201x。为了安全和方便起见，该试验箱（能完全封闭的）应装有排气装置，如排气扇，以便排出可能有毒的燃烧产物。如有安装，排气装置在试验期间应关闭，在试验后应立即打开排出燃烧产物。可能需要有强制关闭的风门。注1：用于维持试验样品燃烧的氧气量对于燃烧试验的进行来说自然是重要的。对本方法进行的试验来说，当燃烧时间延长时，要产生精确的试验结果，内容积为0.75m的试验箱可能不够大。注2：可在试验箱里放一面镜子，以便观察试验样品的另一面。5.3试验火焰的产生
按图B.5所示安装燃烧器供气装置（火焰的施加参见附录C），确保连接处无气体泄漏，将燃烧器置于实验室通风柜/试验箱内。
点燃混合气体，并将燃气和空气流量调节到规定值蓝色焰心的高度和火焰总高度应符合5.1。检验时火焰应是对称和稳定的。5.4试验火焰的确认
5.4.1原则
当使用图B.6所示的火焰确认试验装置时，图2所示铜块的温度从100℃士2℃上升到700℃土3℃所需的时间应为54s士2。
5.4.2程序
在实验室通风柜/试验箱内，按图B.5和图B.6所示安装燃烧器供气装置和确认试验装置，确保连5
GB/T5169.15—2015/IEC60695-11-32012接处无燃气和空气泄漏。
初始调节燃气和空气流量时，暂时将燃烧器移离铜块，以免火焰影响铜块。点燃气体，并将燃气和空气流量调节到规定值。当使用图3所示的量规测量时，确保火焰的高度在规定范围内且对称。等待至少5min使燃烧器条件达到稳定。检查燃气和空气流量并确定其在规定范围内。使温度/时间显示/记录装置处于运行状态，重新调整铜块下方燃烧器的位置。测量铜块温度从100℃士2℃上升到700℃士3℃的时间。如果为54s士2s，重复两次该步骤直到连续的3次测量均满足该时间值。允许每次测量后将铜块在空气中自然冷却到50℃以下。如果其中任一次测量值不为54s士2s，调节火焰达到稳定，重新进行该步骤。注：热电偶在700℃以上易损坏，因此在达到700℃时最好立即移离燃烧器。如果铜块从未使用过，应对铜块表面进行初始运行处理，不计结果。5.4.3确认
如果连续3次的测量结果均在54s士2s内，即火焰确定并可用于试验。6分类和命名
符合本部分技术要求，根据方法A或方法C产生500W标称试验火焰的装置可命名为：“500W标称试验火焰装置一方法A，符合GB/T5169.15—2015”。或
“500W标称试验火焰装置一方法C，符合GB/T5169.15一2015”。图1火焰尺寸
铜块整体表面抛光。
除非另有说明，否则线性尺寸的公差为：士0.1mm。除非另有说明，否则角度尺寸的公差为：土30°。GB/T5169.15—2015/IEC60695-11-3.2012单位为毫米
钻孔0.5
材料：高导电率电解铜Cu-ETPUNSC11000（见ASTM-B187/B187M-06）。质量：钻孔前10.00g±0.05g。
