【GB国家标准】 /IEC 61439-6;2012 低压成套开关设备和控制设备第6部分:母线干线系统(母线槽)

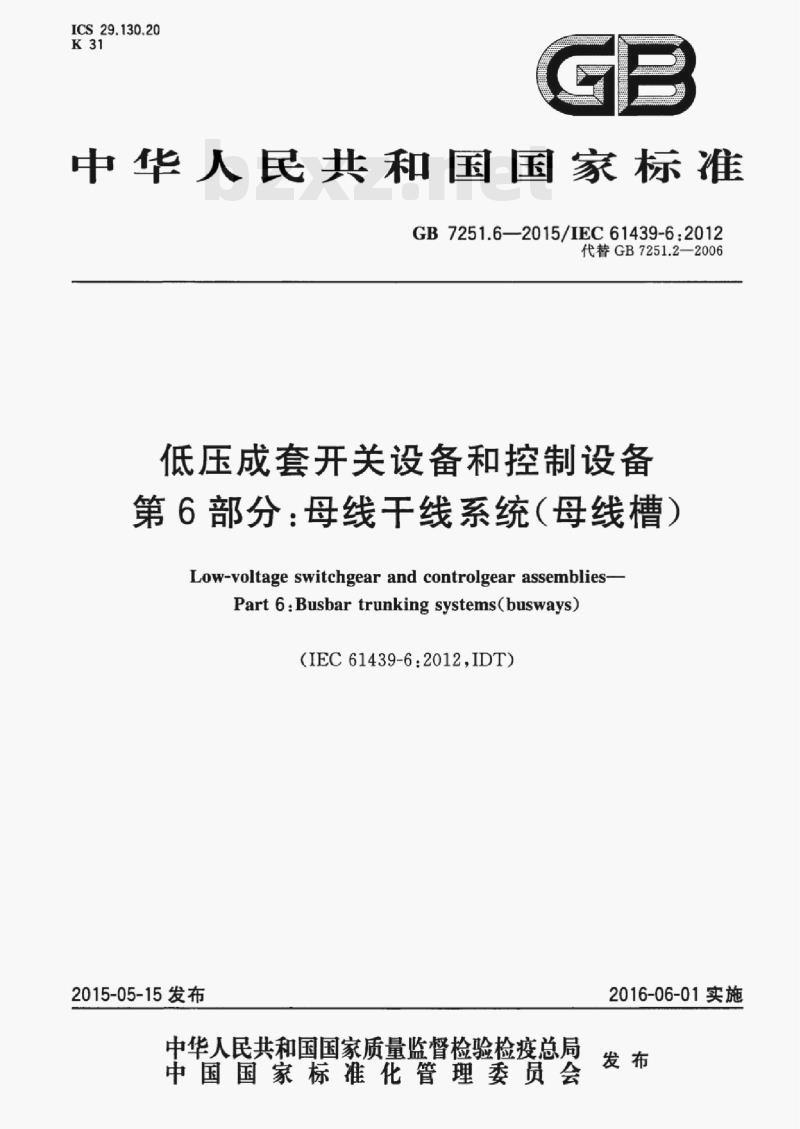

ICS29.130.20
中华人民共和国国家标准
GB7251.6—2015/IEC61439-6:2012代替GB7251.2—2006
低压成套开关设备和控制设备
第6部分：母线干线系统（母线槽）Low-voltage switchgear and controlgear assemblies-Part 6:Busbar trunking systems(busways)（IEC61439-62012IDT）
2015-05-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-06-01实施

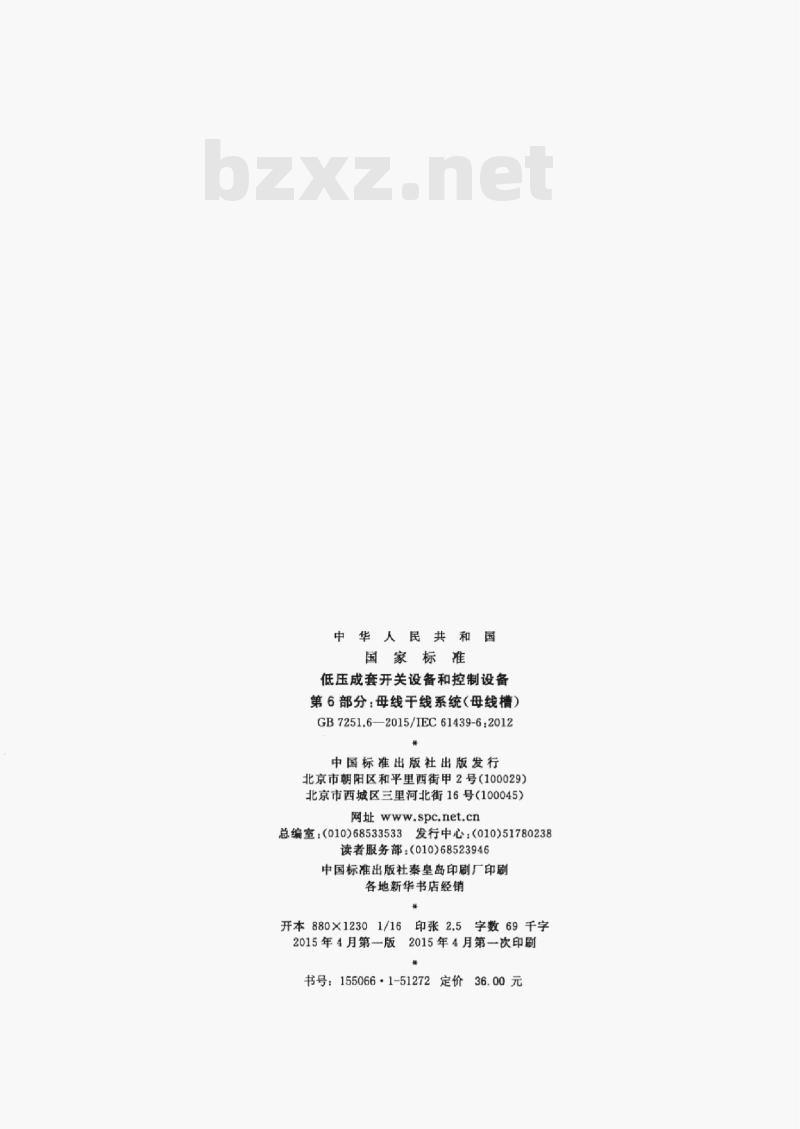

中华人民共和
国家标准
低压成套开关设备和控制设备
第6部分：母线干线系统（母线槽）GB7251.6—2015/IEC61439-6:2012中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)网址spc.net.cn
总编室：（010)68533533
发行中心：（010)51780238
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
印张2.5字数69千字
开本880X12301/16
2015年4月第一版
2015年4月第一次印刷
2定价36.00元
书号：155066·1-51272

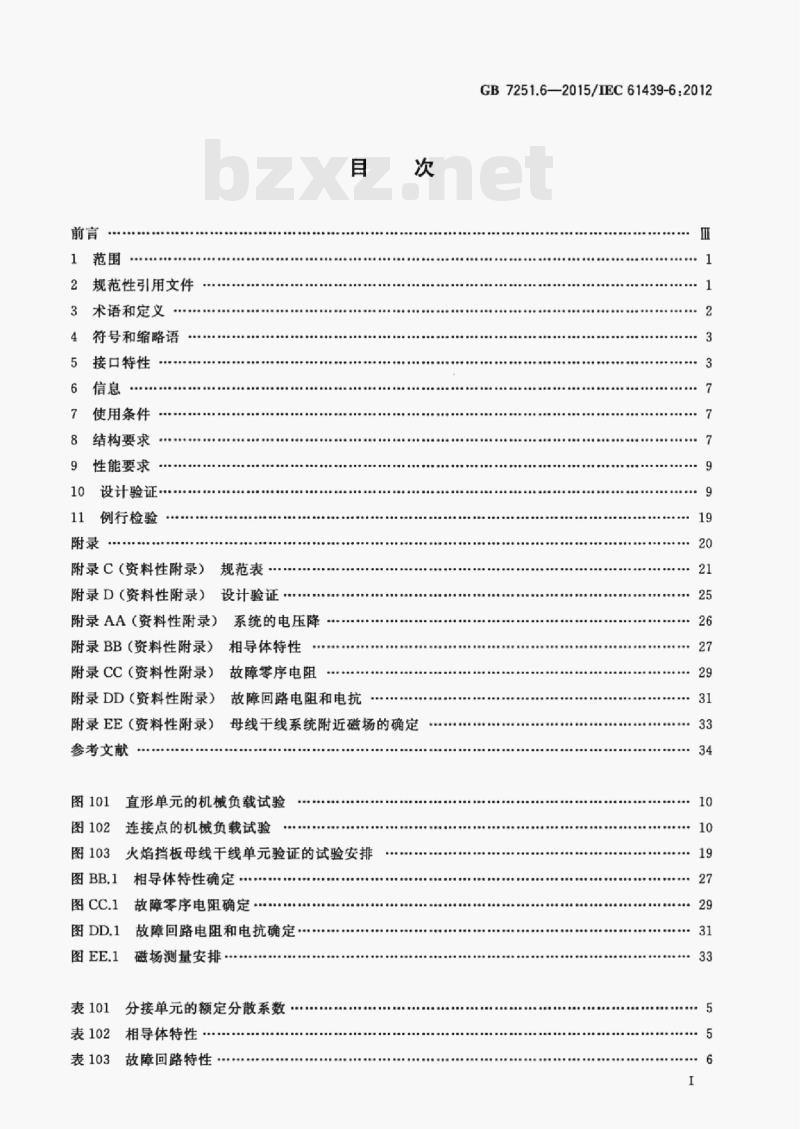

1范围
2规范性引用文件
3术语和定义
4符号和缩略语
5接口特性
使用条件
结构要求
性能要求
设计验证
例行检验
aaasaata
附录C（资料性附录）
附录D（资料性附录）
规范表
设计验证
附录AA（资料性附录）
系统的电压降
附录BB（资料性附录）相导体特性附录CC（资料性附录）
附录DD（资料性附录）
故障零序电阻
故障回路电阻和电抗
附录EE（资料性附录）母线干线系统附近磁场的确定参考文献
图101
直形单元的机械负载试验
图102
连接点的机械负载试验
图103火焰挡板母线干线单元验证的试验安排图BB.1相导体特性确定
故障零序电阻确定
故障回路电阻和电抗确定
磁场测量安排*
表101
分接单元的额定分散系数
表102
相导体特性
表103故障回路特性
GB7251.6—2015/IEC61439-6:201219

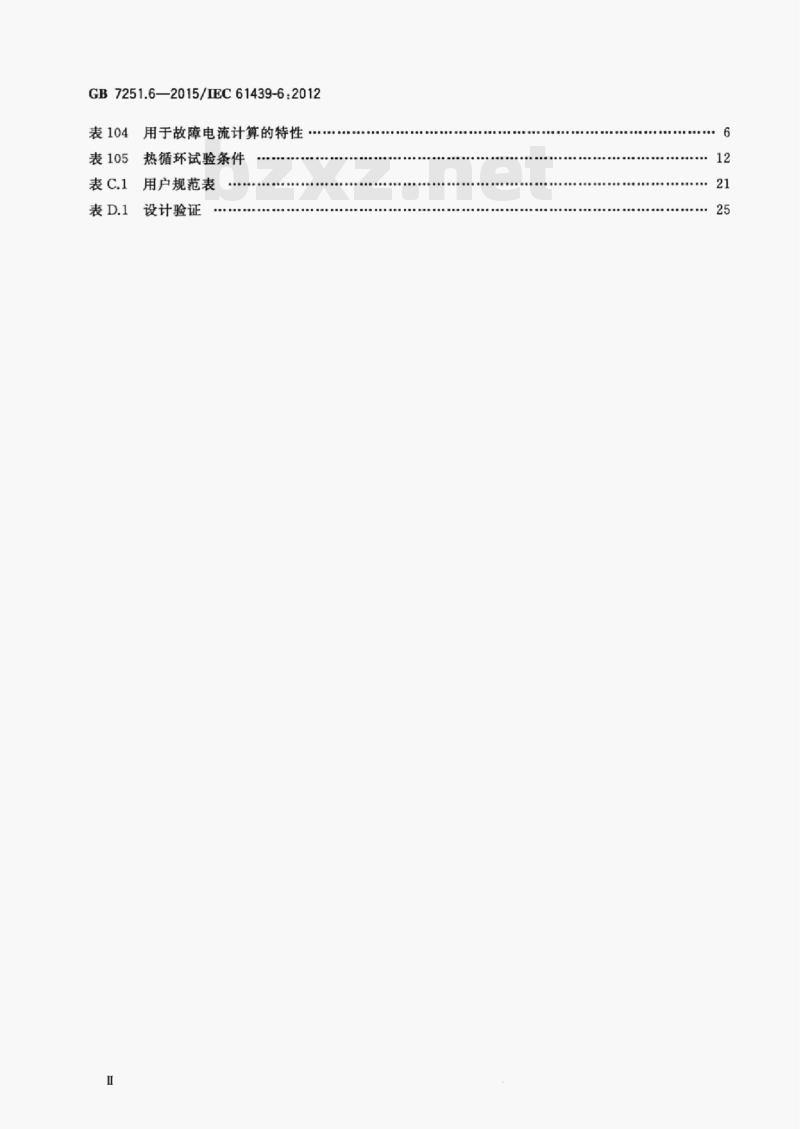

GB7251.6-2015/IEC61439-6.2012表104
表105
用于故障电流计算的特性
热循环试验条件
用户规范表
设计验证

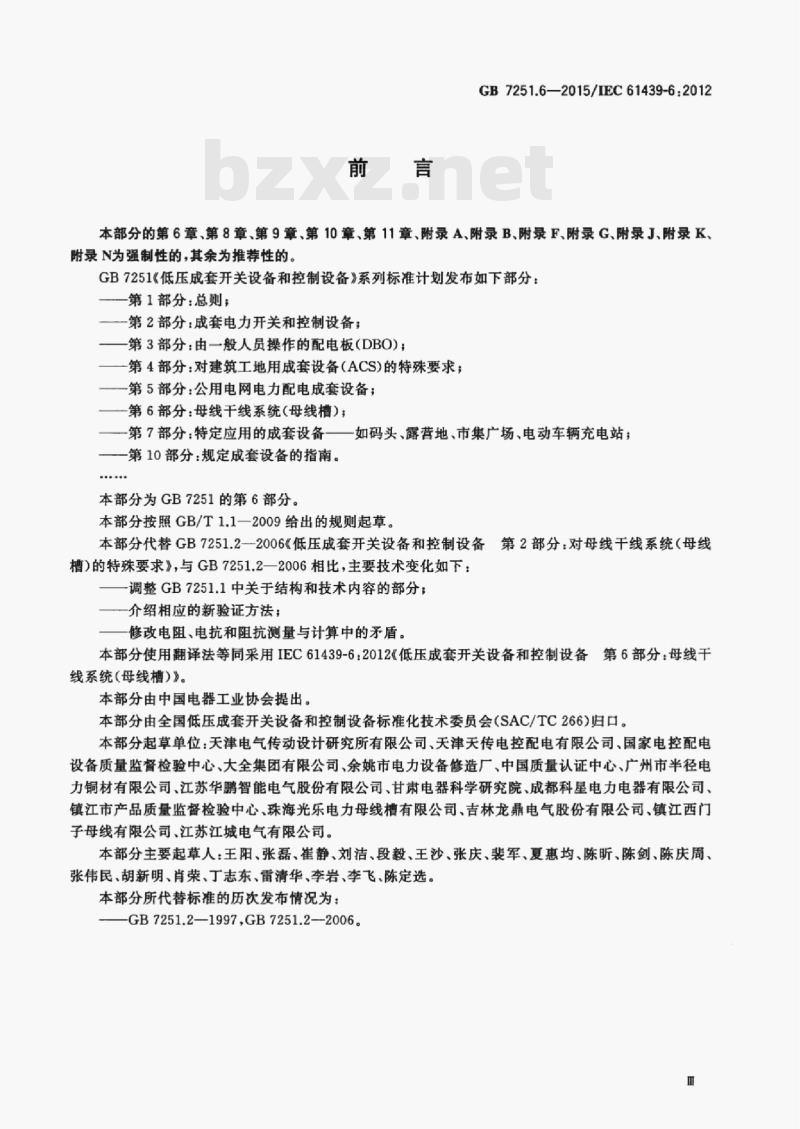

GB7251.6—2015/IEC61439-6:2012本部分的第6章、第8章、第9章、第10章、第11章、附录A、附录B、附录F、附录G、附录J、附录K、附录N为强制性的，其余为推荐性的。GB7251《低压成套开关设备和控制设备》系列标准计划发布如下部分：第1部分：总则；
一第2部分：成套电力开关和控制设备；一第3部分：由一般人员操作的配电板（DBO）；一第4部分：对建筑工地用成套设备（ACS）的特殊要求：第5部分：公用电网电力配电成套设备：一第6部分：母线干线系统（母线槽）：第7部分：特定应用的成套设备一如码头、露营地、市集广场、电动车辆充电站；一第10部分：规定成套设备的指南。中电心
本部分为GB7251的第6部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB7251.2-2006《低压成套开关设备和控制设备第2部分：对母线干线系统（母线槽）的特殊要求》，与GB7251.2一2006相比，主要技术变化如下：一调整GB7251.1中关于结构和技术内容的部分；一介绍相应的新验证方法；
修改电阻，电抗和阻抗测量与计算中的矛盾。本部分使用翻译法等同采用IEC61439-6：2012《低压成套开关设备和控制设备第6部分：母线干线系统(母线槽）》。
本部分由中国电器工业协会提出。本部分由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC266）归口。本部分起草单位：天津电气传动设计研究所有限公司、天津天传电控配电有限公司、国家电控配电设备质量监督检验中心、大全集团有限公司、余姚市电力设备修造厂，中国质量认证中心，广州市半径电力铜材有限公司、江苏华鹏智能电气股份有限公司、甘肃电器科学研究院、成都科星电力电器有限公司、镇江市产品质量监督检验中心、珠海光乐电力母线槽有限公司、吉林龙鼎电气股份有限公司、镇江西门子母线有限公司、江苏江城电气有限公司。本部分主要起草人：王阳，张磊，崔静、刘洁、段毅、王沙、张庆，装军，夏惠均、陈昕，陈剑、陈庆周、张伟民、胡新明、肖荣、丁志东、雷清华、李岩、李飞、陈定选。本部分所代替标准的历次发布情况为：-GB7251.2—1997.GB7251.2—2006。m
1范围
GB7251.6—2015/IEC61439-6:2012低压成套开关设备和控制设备
第6部分：母线于线系统（母线槽）注1：贯穿于本部分中的缩写BTS用于母线干线系统。涉及到第1部分时，术语“成套设备”简称“BTS”。GB7251的本部分规定了下述低压成套设备（见3.101）的定义、使用条件、结构要求，技术特性和验证要求：
额定电压交流不超过1000V，直流不超过1500V的成套设备；一与发电、输电、配电、电能转换以及控制电能消耗的设备配套使用的成套设备；一为特殊条件而设计的成套设备，例如船舶、铁路和民用（非专业人员操作），只要符合相关的特定要求；
注2：IEC60092-302包含了船舶用成套设备的补充要求。为机器的电气设备而设计的成套设备，IEC60204包含了构成机器组成部分的成套设备的补充要求。
本部分适用于所有一次性设计、制造和检验的或完全标准化批量制造的成套设备。进行生产和/或组装的可以不是初始制造商（见第1部分3.10.1和3.10.2）。本部分不适用于符合各自相关产品标准的单独器件和自成一体的组件，诸如电机启动器、刀熔开关，电子设备等。
本部分不适用于GB7251的其他部分中特定类型的成套设备，GB13961--2008中的电源轨道系统，GB/T19215（所有部分）中的电缆槽和管道系统及IEC61534（所有部分）中的动力轨道系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。除了下述内容，GB7251.1一2013的本章适用。增加：
GB7251.1一2013低压成套开关设备和控制设备第1部分：总则（IEC61439-1：2011IDT）GB/T18380.31一2008电缆和光缆在火焰条件下的燃烧试验（第31部分）：垂直安装的成束电线电缆火焰垂直蔓延试验试验装置（IEC60332-3-10：2000，IDT）IEC60439-2：2000低压成套开关设备和控制设备第2部分：对母线干线系统（母线槽）的特殊要求[Low-voltage switchgear and controlgear assemblies—Part 2:Particular requirements for busbartrunkingsystems(busways)]
IEC61786：1998关于人体暴露的低频磁场和电场的测量-对设备的特殊要求和测量指南（Meas-urement of low-frequency magnetic and electric fields with regard to exposure of human beingsSpecial requirements for instruments and guidance for measurements)ISO834-1：1999耐火试验建筑结构组件第1部分：基本要求（Fire-resistancetestsElements of building constructionPart l:General requirements)1
GB7251.6-2015/IEC61439-6:20123术语和定义
除了下述内容，GB7251.1—2013的本章适用。增加定义：
母线干线系统busbar trunking systems；BTS母线槽busways
为所有类型的负载配电和控制电能，适用于工业，商业和类似用途，导体系统形式的封闭成套设备。该导体系统由管道、槽或相似外壳中绝缘材料间隔和支撑的母线构成。［来源修订后的IEC60050-441：1984，441-12-07］注1：成套设备的定义见GB7251.12013的3.1.1注2：母线干线系统可由一系列机械的和电气的组件构成，例如：带或不带分接装置的母线干线单元；换相、膨胀、弯曲、馈电和变容单元：一分接单元：
用于通讯和/或控制的附加导体。注3：术语“母线”不预先设定导体的几何形状、尺寸和面积。3.102
母线干线单元busbartrunkingunit；BTU母线干线系统的一个单元。该单元由母线，母线支撑件和绝缘件、外壳和固定件以及与其他单元连接的连接件组成。它可真有分接装置也可不具有分接装置注：母线干线可能有不同的几何形状，例如直形、肘形、T形或十字形。3.103
母线干线通道busbartrunkingrun；BTrun连接在一起构成母线干线系统的多个母线干线单元，不包括分接单元。3.104
带分接装置的母线干线单元busbar trunking unit withtap-off facilities，BTU withtap-off facilities
由初始制造商预先制造成可在一点或多点安装分接单元的母线干线单元。3.105
busbar trunking unit with trolley-type tap-off facilities;BTU with滑触式分接母线干线单元
trolley-type tap-off facilities允许使用滚轮型或滑触型分接单元的母线干线单元。3.106
母线干线变容单元busbartrunkingadapterunitadapterBTU用于连接同一系统中不同型号或不同额定电流的两种单元的母线干线单元。3.107
母线干线热膨胀单元busbartrunkingthermal expansionunit，thermalexpansionBTu充许由于系统的热膨胀在母线于线通道轴向有一定移动量的母线干线单元。注：此术语不预设哪个部件允许移动，例如：外壳内的导体或导体和外壳同时。3.108
母线干线换相单元busbar trunking phase tromspesition unit，phase transposition BTU用于改变相导体相应位置以平衡感抗或改变相的排列位置（如：L1-L2-L3-N转换成N-L3-L2-L1）2
的母线干线单元。
GB7251.6—2015/IEC61439-6:2012母线干线弯曲单元flexblebusbartrunkingunit，flexbleBTU导体和外壳设计成安装时允许转换为指定方向的母线干线单元。3.110
母线干线馈电单元
busbar trunking feeder unit,feeder BTU用作进线单元的母线干线单元。注：进线单元的定义见GB7251.1—2013的3.1.9。3.111
分接单元
tap-off unit
从母线干线单元分接出电源的出线单元，可以是固定的也可以是移动的。注1：出线单元、固定式部件和移动式部件的定义见GB7251.1—2013的3.1.10,3.2.1和3.2.2。注2：插人式分接单元是可手动操作进行连接和分离的一种移动式分接单元（见8.5.2）。3.112
用于建筑移动结构的母线干线单元busbartrunkingunitforbuildingmovements；BTUforbuilding movements
允许建筑物由于热膨胀、收缩和/或弯曲而移动的母线干线单元。3.113
母线干线火焰挡板单元
busbar trunking fire barrier unit;fire barrier BTU火焰条件下，用于在规定时间内防止火焰穿透建筑结构蔓延的母线干线单元或其一部分。4符号和缩略语
除了下述内容，GB7251.1—2013的本章适用。增加：
符号/缩略语
5接口特性
母线干线系统的温度系数
电路的温度系数
电路的安装系数
相导体和故障回路特性
除了下述内容，GB7251.12013的本章适用。5.1通则
代替：
章条编号
母线干线系统的性能应保证所连接电路的额定值和安装条件兼容，而且应由母线干线系统制造商按照5.2～5.6和5.101～5.102确定的准则进行说明。资料性附录C中的规范清单用于帮助用户和母线干线系统制造商达到此目的，无论用户是否：选择性能满足要求且符合本部分要求的目录产品；和/或3
GB7251.6-2015/1EC61439-6.2012一与制造商达成具体协议。
注：附录C也与第6条和第7条中的主题相关。在某些情况下，母线干线系统制造商提供的资料可代替协议。5.2.4额定冲击耐受电压（Ump）（成套设备的）代替注释：
注：除非另有规定，按照GB7251.1--2013的表G.1中给出的过电压类别IV（安装等级的原点）或Ⅲ（配电电路等级）选择额定冲击耐受电压。
5.3.1成套设备的额定电流（I）增加：
注4：母线干线系统不是在母线干线通道的一端装有一个进线单元时（例如进线单元不是安装在母线干线系统的一端，或者有一个以上进线单元），用户和制造商之间应就额定电流达成协议。额定电流应用于特定的安装方向（见5.3.2）。对于水平母线干线系统中短的垂直部分（例如，小于3m的长度），安装方尚的影响可忽略不计。母线干线系统制造商可说明不同空气温度时母线干线系统的额定电流，例如，通过下列公式：IA-KIAINA
式中：
k1A-——温度系数，周围空气温度为35℃时等于1。重要的谐波电流情况下，如必要，应就衰减系数达成特殊协议。5.3.2一条电路的额定电流（I.）增加：
每条电路（即进线单元、母线干线单元、分接单元出线电路）的额定电流应等于或高于其假定负载对于配备一条以上主要出线电路的分接单元，也参见5.4。额定电流应用于特定安装条件。安装条件可包括下列方向和位置：a）方向
方向可以是水平的或垂直的。
除非另有规定，基准方向为水平的。b）位置
位置可以是比如母线干线通道的沿层方向或贯层方向，和/或分接单元的母线干线单元的上部或顶部。
如适用，母线干线系统制造商可通过下列公式说明不同空气温度和/或安装条件的不同额定电流：Ine=kiekzeIm
式中：
k1e—一温度系数，周围空气温度为35℃时等于1；k2e一安装系数，基准安装条件时等于1。重要谐波电流情况下，如必要，应就衰减系数达成特殊协议。5.4额定分散系数（RDF）
代替：
对于整个母线干线系统，除非另有规定，额定分散系数（见GB7251.1一2013的3.8.11)应等于1，也就是在母线干线通道和母线干线馈电单元的额定电流限值内，所有分接单元能同时连续负载它们的全4
部额定电流。
注1：这是由于分接单元间的热影响可忽略不计GB7251.6—2015/IEC61439-6：2012对于配备一条以上主出线电路的分接单元，这些电路应能够在分接单元的额定电流限值内，同时连续负载它们的额定电流乘以额定分散系数。除非另有规定，这些分接单元的额定分散系数应等于表101中给出的数值。
分接单元的额定分散系数
表101
主出线电路的数目
10（及以上）
母线干线系统在额定电流（IA）运行时，额定分散系数可用。额定分散系数
注2：额定分散系数表明在实际工作中多个功能单元不同时满负荷或间歇性负荷。注3：出线电路的假定负载可以是一个稳定的连续电流或一个可变电流的热等效。5.6其他特性
条款e)修订：
e）静态母线干线系统；
条款ji)修订：
i）封闭母线干线系统；
增加：
aa）耐受机械负载的能力，正常的或重载的（见8.1.101)；bb)
如适用，防止火焰蔓延（见9.101）；如适用，建筑结构中防火（见9.102）。cc）
增加条：
5.101相导体和故障回路特性
注1：对于额定电流小于100A的母线干线系统，电抗可忽略不计。根据表102,R和X用于计算电压降（见资料性附录AA）。表102
相导体特性
相导体平均特性
额定电流I和额定频率f。时
Q每米长度
周围空气温度为35C时
导体温度为20℃时
电抗（与温度无关）
正序和负序阻抗
周围空气温度为35℃时
导体温度为20℃时
所有相导体特性可根据附录BB确定R
Z=Z()-Z(2)
ZzZ1)20=Z(2)20
表102中的R20和X与表103中的故障回路电阻和电抗，也就是相导体及回路的总电阻和电抗，用5
GB7251.6—2015/IEC61439-6:2012于通过阻抗法（见表104)计算故障电流。表102中的Z和Z2与表103中的故障零序电抗，也就是相导体及回路的总零序电抗，用于通过对称分量法（见表104)计算故障电流。注2：故障电流在最高阻抗值时达到最低值这种情况被认为在最高正常周围空气温度也就是35℃，母线干线单元在I运行，以致导体温度为（35十△0)℃时发生，其中△0为按照10.10测量的平均稳定温升。相反地，故障电流在最低电抗值时达到最高值这种情况被认为在母线干线单元不运行，以致导体温度为20℃时发生，出现短路时电路关闭。表103
故障回路平均特性
额定频率f.时
n每米长度
零序电抗
在周围空气温度为35℃时
在导体温度为20℃时
在周围空气温度为35℃时
在导体温度为20℃时
电抗（与温度无关）
相-相
Rbphpbh
Raz2opbph
X bpboh
故障回路零序阻抗可根据附录CC确定。故障回路电阻和阻抗可根据附录DD确定故障回路特性
相-中性线
Zco)bhphN
Zeo>b2ophn
Rb2oph
X bphN
表104用于故障电流计算的特性
故障电流
最大短路电流
相与相之间
相与中性线之间
最小短路电流
相与相之间
相与中性线之间
接地故障电流（相与PE(N)之间）阻抗法
Rb2opophXbphph
Re2ophN,XbphN
Roppt，X bpph
RphN,Xbphn
RbphPE(N,X bphPEEN)
相-PEN此内容来自标准下载网
Z(O)phPEN
ZCo)bzophPEN
RbpbpEN
RbzophPEN
X bpbPEN
相-PE
Zco)bphPE
Zco>bzophPE
Rbophre
Rb2ophPE
XbophPE
对称分量法
Z20和Z(O)20phM
Z和ZophiN
Z和ZophPECNO
注3：对称分量法时以分别对故障回路正序、负序和零序阻抗（见IEC60909-0）的模数求和为基础，相似地阻抗法以分别对故障回路电阻和电抗的模数求和为基础。5.102
电磁场
母线干线通道附近工频磁场的强度可由母线干线系统制造商提供。注：磁场是距离的快速减小函数。母线干线系统周围磁场模数的测量和计算方法在附录EE中给出。6
