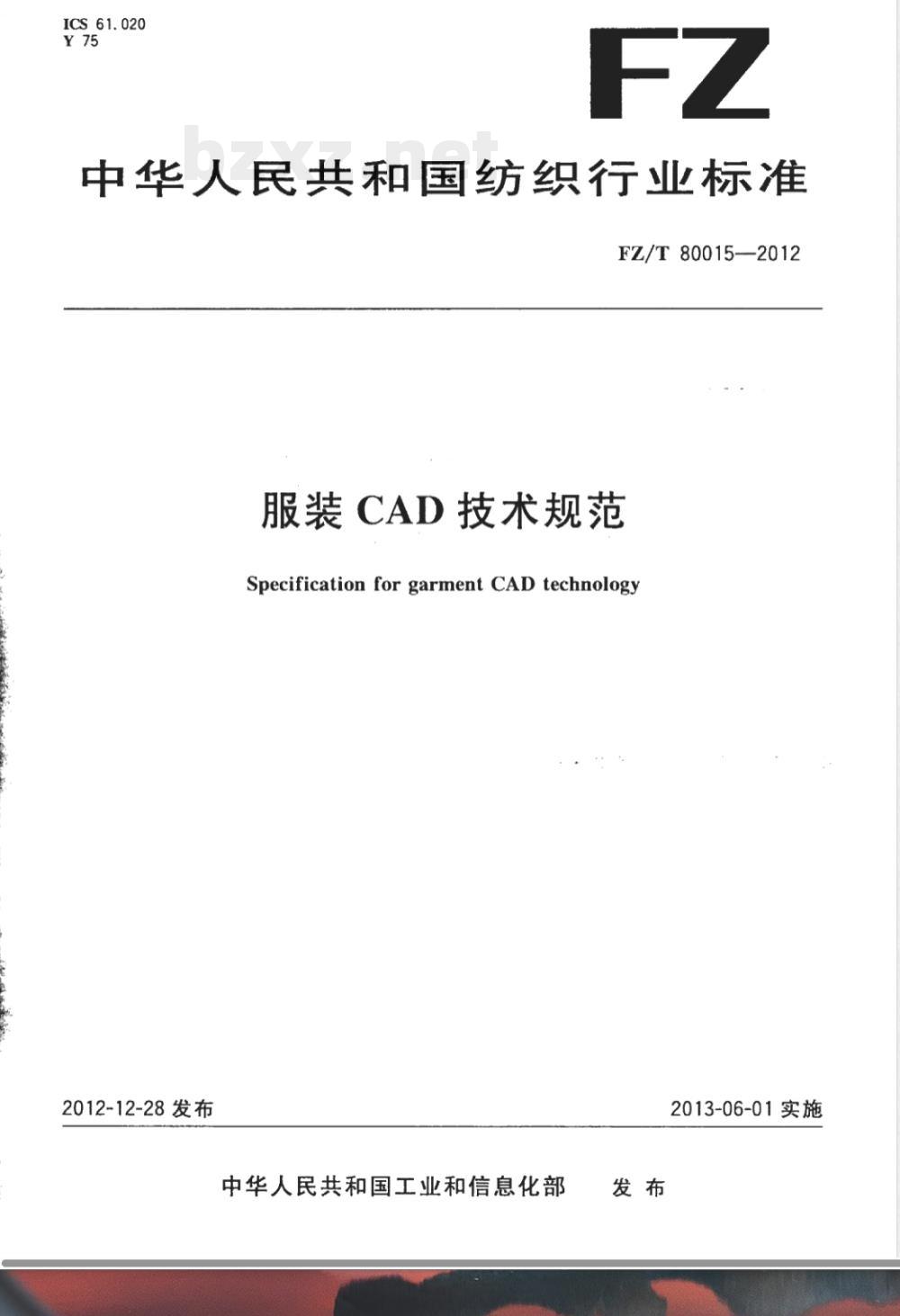

ICS61.020
中华人民共和国纺织行业标准
FZ/T80015--2012
服装CAD技术规范
Specification for garment CAD technology2012-12-28 发布
中华人民共和国工业和信息化部2013-06-01实施

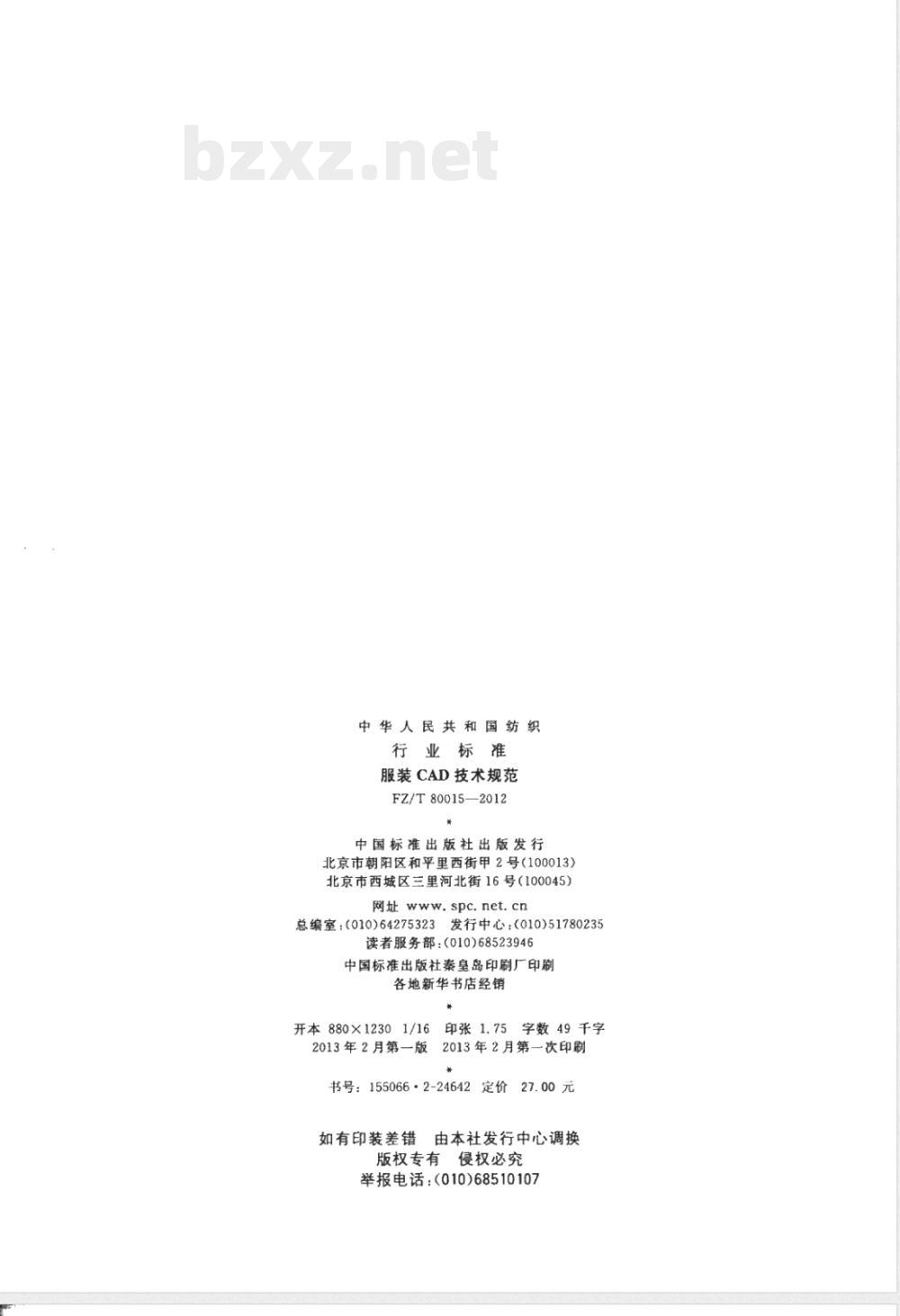

中华人民共和国纺织
行业标准
服装CAD技术规范
FZ/T80015—2012下载标准就来标准下载网
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
字数49千字
印张1.75
2013年2月第一版
2013年2月第一次印刷
书号：155066·2-24642定价
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107

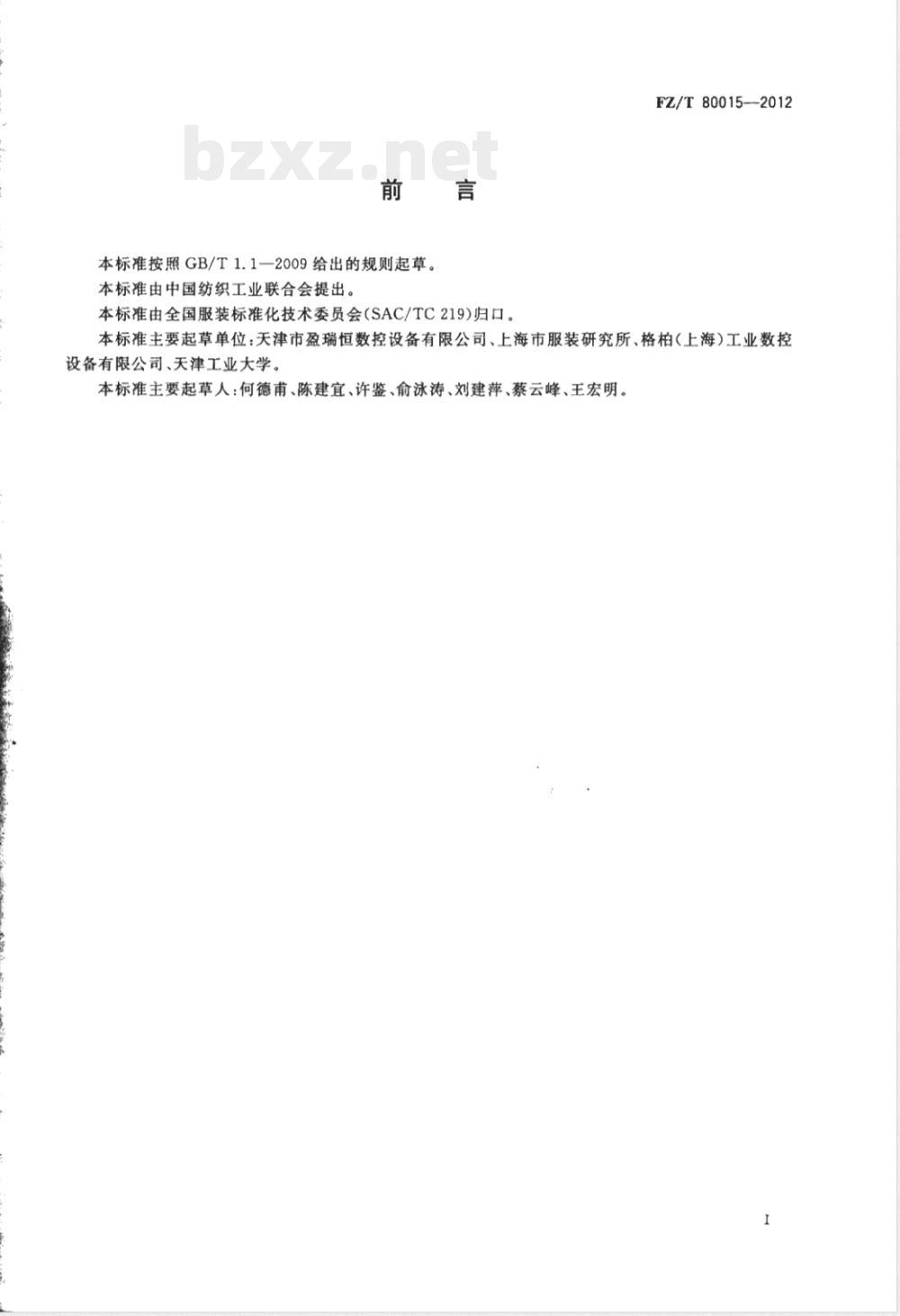

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国服装标准化技术委员会（SAC/TC219)归口。FZ/T80015—2012
本标准主要起草单位：天津市盈瑞恒数控设备有限公司、上海市服装研究所、格柏（上海）工业数控设备有限公司、天津工业大学。本标准主要起草人：何德甫、陈建宜、许鉴、俞泳涛、刘建萍、蔡云峰、王宏明。I

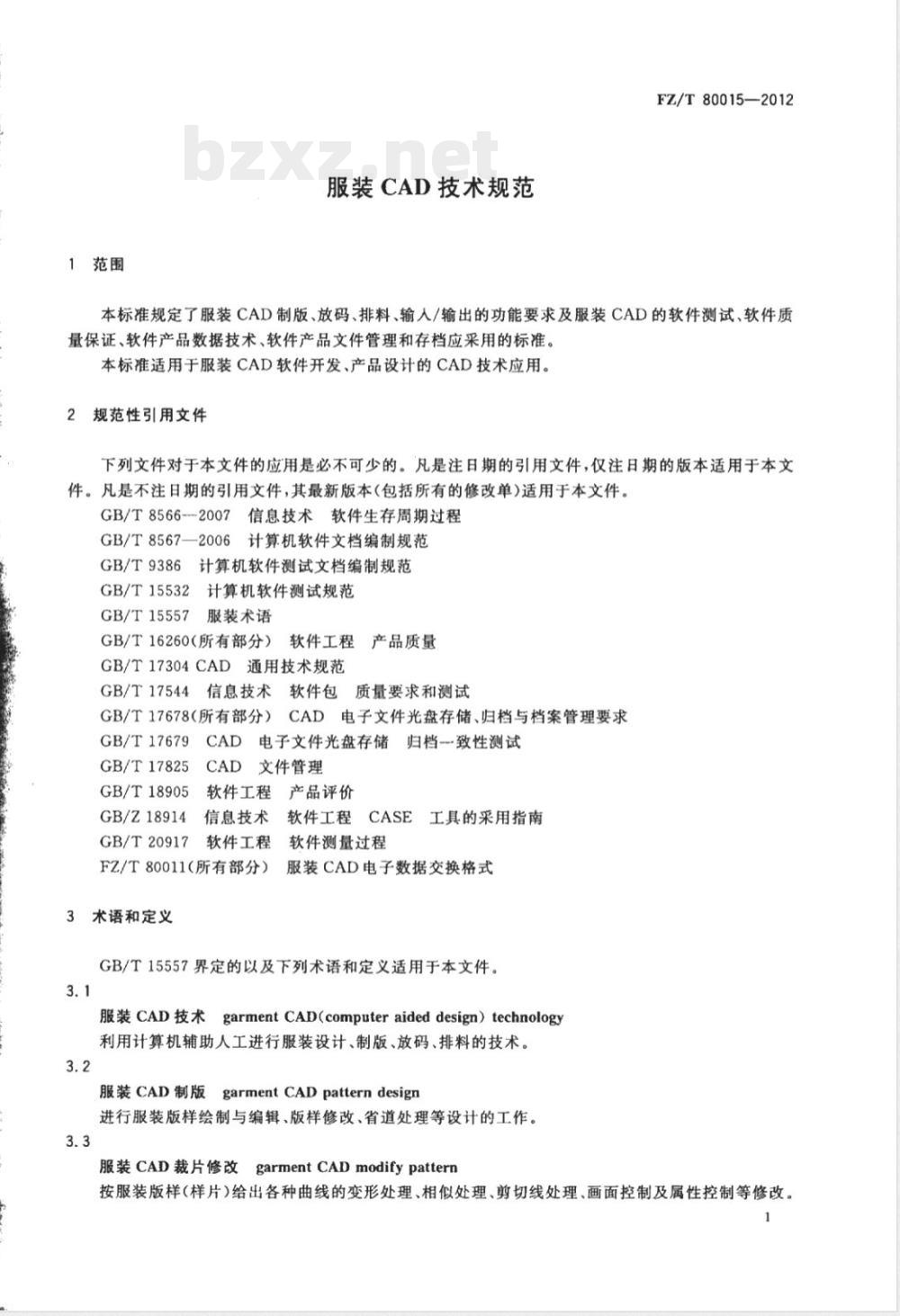

1范围
服装CAD技术规范
FZ/T80015—2012
本标准规定了服装CAD制版、放码、排料、输人/输出的功能要求及服装CAD的软件测试、软件质量保证、软件产品数据技术、软件产品文件管理和存档应采用的标准。本标准适用于服装CAD软件开发、产品设计的CAD技术应用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T8566--2007信息技术软件生存周期过程GB/T8567—2006计算机软件文档编制规范GB/T9386计算机软件测试文档编制规范GB/T15532计算机软件测试规范
GB/T15557服装术语
GB/T16260（所有部分）软件工程产品质量GB/T17304CAD通用技术规范
信息技术软件包质量要求和测试GB/T17544
GB/T17678（所有部分）CAD电子文件光盘存储、归档与档案管理要求GB/T17679
电子文件光盘存储归档一致性测试CAD文件管理
GB/T17825
GB/T18905
GB/Z18914
GB/T20917
软件工程产品评价
软件工程CASE工具的采用指南
信息技术
软件工程
FZ/T80011（所有部分）
3术语和定义
软件测量过程
服装CAD电子数据交换格式
GB/T15557界定的以及下列术语和定义适用于本文件。3.1
garmentCAD(computeraideddesign)technology服装CAD技术
利用计算机辅助人工进行服装设计、制版、放码、排料的技术。3.2
服装CAD制版
garmentCADpatterndesign
进行服装版样绘制与编辑、版样修改、省道处理等设计的工作。3.3
garmentCADmodifypattern
服装CAD裁片修改
按服装版样（样片）给出各种曲线的变形处理、相似处理、剪切线处理、画面控制及属性控制等修改。FZ/T80015--2012

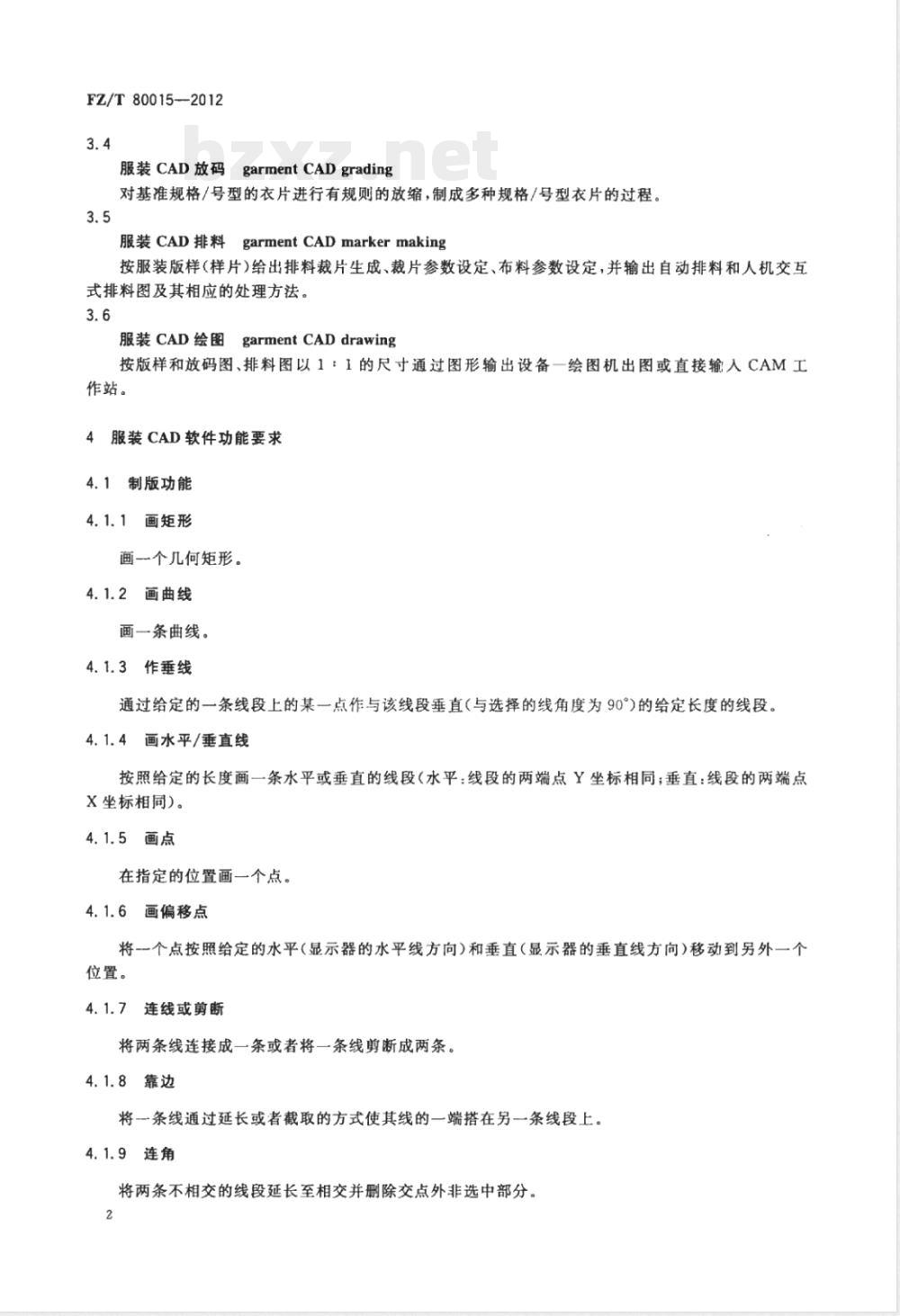

服装CAD放码garmentCADgrading对基准规格/号型的衣片进行有规则的放缩，制成多种规格/号型衣片的过程3.5
服装CAD排料
garmentCADmarkermaking
按服装版样（样片）给出排料裁片生成、裁片参数设定、布料参数设定，并输出自动排料和人机交互式排料图及其相应的处理方法。3.6
服装CAD绘图
garment CAD drawing
按版样和放码图、排料图以1：1的尺寸通过图形输出设备一绘图机出图或直接输人CAM工作站。
4服装CAD软件功能要求
4.1制版功能
画矩形
画一个几何矩形。
2画曲线
画一条曲线。
4.1.3作垂线
通过给定的一条线段上的某一点作与该线段垂直（与选择的线角度为90°)的给定长度的线段。画水平/垂直线
按照给定的长度画一条水平或垂直的线段（水平：线段的两端点Y坐标相同；垂直：线段的两端点X坐标相同）。
4.1.5画点
在指定的位置画一个点。
画偏移点
将-一个点按照给定的水平（显示器的水平线方向）和垂直（显示器的垂直线方向）移动到另外一个位置。
连线或剪断
将两条线连接成一条或者将一条线剪断成两条4.1.8靠边
将一条线通过延长或者截取的方式使其线的一端搭在另一条线段上。4.1.9连角
将两条不相交的线段延长至相交并删除交点外非选中部分。2
4.1.10圆角
将两条线中指定的部分用圆弧或曲线连接起来。4.1.11圆弧与线交点
FZ/T80015—2012
在线上找一个点，使得它与指定点之间的长度为给定长度；找一个点，使得它分别到两个指定点之间的距离为给定长度。
4.1.12切线
画一条从指定点到圆或曲线的切线，或者两个圆之间的切线。4.1.13角度线
参考某一段线，按照一定角度画出的一定长度的直线。4.1.14平行线
画一条线使得它与指定线的间距为指定的大小。4.1.15圆弧
根据指定的圆心、半径、角度(或圆弧长度)生成圆弧。4.1.16等份
把一条线平均分成若干等份。
文字标注
在图中指定位置作文字标注。
线调整
将一条给定的曲线按照某一些条件进行调整。4.1.19拉伸曲线
将曲线的一端延长指定的长度。旋转功能
根据指定的圆心和角度将选中的点、线、衣片进行旋转。4.1.21测量
长度测量：对一段可见线段进行长度测量。角度测量：对两条相交线或延长相交线形成的角度进行测量。4.1.22比较长度
对测量的长度数据进行加减运算。3缩放显示
将显示器上显示的工作区信息按照一定比例进行放大或者缩小。3
FZ/T80015—2012
4.1.24删除功能
将不需要的点、线、剪口、钻孔、省、褶、文字、衣片等删除4.1.25
设置线的属性
设置线的颜色、线类型、显示形状、辅助线输出类型等信息。4.1.26图库
创建、编辑、导人工艺图符或部件。4.1.27拼接调整
将多条线拼接在一起并调整它们的形状。4.1.28对称粘贴/对称移动
根据指定的对称轴将选中的点、线粘贴（移动）。4.1.29移动粘贴点线
将选择的信息移动或者复制到给定的位置。4.1.30生成衣片
根据选择的若干线生成所需的衣片。4.1.31拾取辅助线
将选择的若干条线添加到指定的衣片中。4.1.32行走比拼
对若干衣片进行模拟缝合，并可在模拟过程中调整衣片形状。4.1.33收省
在选择的线上删除指定长度的部分后，再根据展开线的形状生成一个省。4.1.34转省
将一个省的量转移到一个或多个指定位置上。4.1.35展切
对需要展开或收缩的线根据给定的展开量或收缩量从指定的位置展开或收缩。4.1.36褶展开
在衣片或结构线中加人需要的褶并使相关的线展开。4.1.37加省山
根据线形状与省倒向计算省山形状。4
省展开
在衣片或结构线中加人需要的省并使相关的线展开。4.1.39
修改边线
修改边线形状。
修改布纹线
修改布纹线的方向、长度。
修改钻孔
修改钻孔的半径大小、命令方式等属性。4. 1.42
修改剪口
修改剪口的类型、宽度、深度、角度等属性。4.1.43
修改省
修改省的宽度、深度等属性。
修改褶
修改褶的上下宽度、褶线的形状等4. 1. 45
修改扣眼
修改扣眼的类型、长度、角度及扣眼间的间距。分割衣片
根据指定的分割线将衣片分成两片。4.1.47
添加内边线
根据选择的多边形在指定的衣片中生成内边线4.1.48加缝份
生成或修改指定边线的缝份量与边角类型。对称翻转衣片
根据指定的对称轴翻转选中的衣片。4.1.50边线、辅助线转换
将辅助线转换成边线段或根据边线生成辅助线。4.1.51合并衣片
根据两个衣片上的合并线将它们合并成一个衣片。FZ/T80015—2012
FZ/T80015—2012
4.1.52数字化仪输入
利用外部设备将手工制作的衣片输入计算机的过程。4.1.53丝络
对衣片的丝结方向进行标注。
4.1.54显示衣片信息
在衣片上显示诸如衣片名、布料、份数、号型、面积，周长等信息。4.1.55关联修改
将一组衣片的某些部位或缝份关联在一起，当修改其中一片时与其关联的衣片的相应部位自动修改。
4.1.56衣片对缝
将平面的衣片进行虚拟缝合以检查衣服的适身度。4.2放码功能
4.2.1点放码
通过指定水平垂直方向的间距，修改指定点在各号型下的位置。4.2.2复制放码量
拷贝衣片上选中放码点各号型之间的档差。4.2.3
3粘贴放码量
将复制的放码量应用到选中的放码点上。4.2.4等角度放码
对放码点放码的一种方式：以放码点为顶点，放码之后每个号型角度与基码一致。4.2.5自动放码
根据给定的规则由软件对衣片各号型的数据进行自动计算完成放码。4.2.6各码对齐
根据指定点的放码量修改所有点的位置，使得该指定点在修改后放码量为零，并且衣片各号型的形状不变。
4.3排料功能
4.3.1排料图
将衣片按一定的工艺要求放置在排版区域内的所有衣片组成的排列组合。4.3.2
2经向缩水率
排料图在经向线上的缩水率。
4.3.3纬向缩水率
排料图在纬向线上的缩水率。
4.3.4利用率
排放衣片总面积与已用布总面积之比。4.3.5折转方式
当前排料图上衣片的折转方式，包括上折转、下折转。4.3.6重叠量
当前排料区内，衣片之间的重叠距离。4.3.7放置衣片
放置衣片到排料区。
拖动衣片
将衣片移动到排料区不同的地方。4.3.9旋转衣片
将衣片旋转一个指定的角度。
翻转衣片
将衣片按照某一个方向进行翻转。缩放显示
对整个排料图放大或缩小显示。折叠衣片
将衣片按照某一个方向进行折叠。展开折叠衣片
将折叠的衣片展开。
衣片裁剪次序
输出自动裁床使用的裁剪数据时各衣片的先后裁剪顺序。重叠检查
检查当前排料区所放置的衣片是否有重叠。4.3.16
清除衣片
从排料区清除一个或多个已经放置了的衣片。FZ/T80015-2012
FZ/T80015—2012
4.3.17切分衣片
将一个衣片切分为多个衣片。
4.3.18衣片资料
衣片的名称、尺码、衣片说明、面积、周长、定单号、款式名称和款式布料等。4.3.19所有放置衣片的面积
所有的衣片几何图形所占用的面积总和。4.3.20修改剪口
修改剪口的长度、宽度、类型（T、U、V、I、BOX)、方式（裁剪、只画）。4.3.21修改钻孔
修改钻孔的方式（钻孔、只画、M43、M44、M45、矩形）、操作方式、半径。4.3.22排料结果检查
查看总的衣片数、放置数、利用率、幅长、幅宽、排料图边界。4.3.23基准线
在排料图上画一条垂直或水平的几何直线，便于对齐衣片。4.3.24对格对条
指定衣片与设定的条格、衣片与衣片之间的位置关系。4.3.25衣片复制
在排料图上复制一个或多个衣片的几何图形。4.3.25.1复制整个排料图
复制排料区内所有的衣片的几何图形。4.3.25.2复制倒插整个排料图
按倒插的方式复制排料区内所有衣片的几何图形。4.3.26合并排料图
按布料名称，将不同的排料文件合并到一个排料区。4.3.27自动排料
根据衣片的工艺要求（布纹方向、对格、对条、避色差、衣片空隙等）由软件自动分析计算出衣片的排列组合。
4.3.28优化排料
对已经现有的排料结果由软件自动进行优化处理以期待获得更好的排料结果。8
