【GB国家标准】 /1sO 7743:2007 硫化橡胶或热塑性橡胶压缩应力应变性能的测定

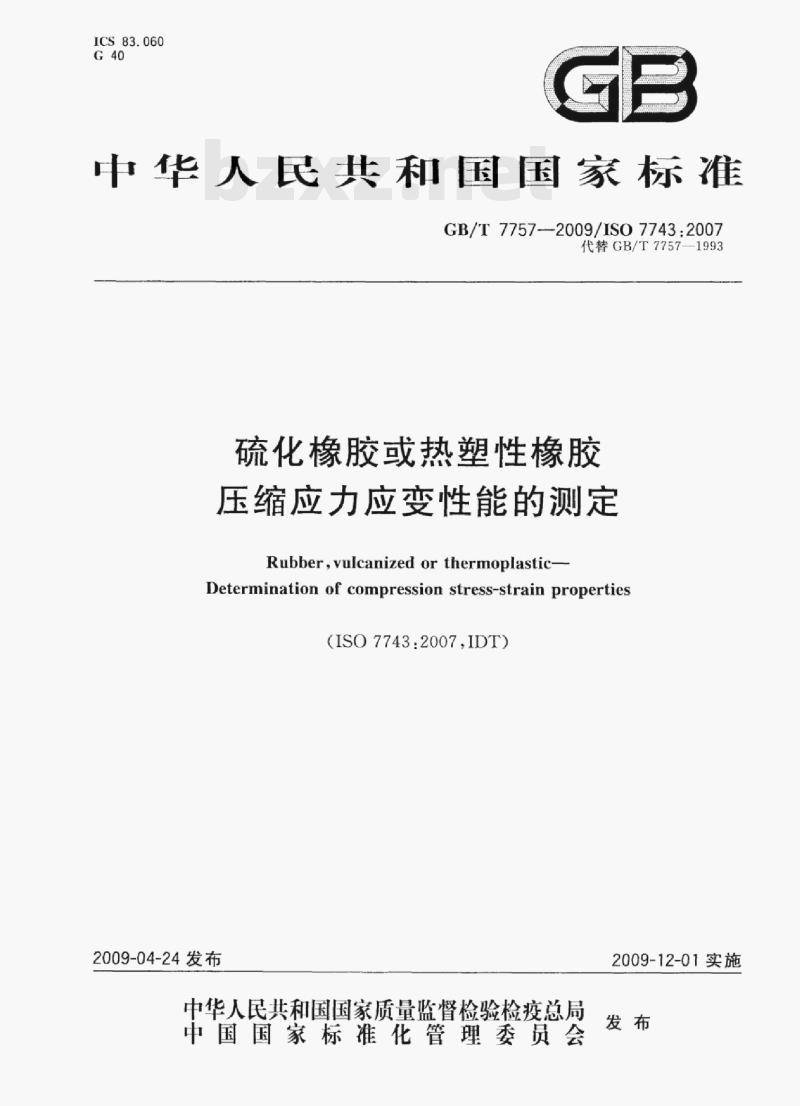

ICS83.060 G40 中华人民共和国国家标准 GB/T7757—2009/ISO7743:2007 代替GB/T7757—1993 硫化橡胶或热塑性橡胶压缩应力应变性能的测定 Rubber, vulcanized or thermoplastic—Determination of compression stress-strain properties （ISO7743:2007，IDT） 2009-04-24发布 2009-12-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准等同采用ISO7743：2007《硫化橡胶或热塑性橡胶压缩应力应变性能的测定》英文版。 本标准代替GB/T7757—1993《硫化橡胶或热塑性橡胶压缩应力应变性能的测定》。 本标准等同翻译ISO7743：2007。为便于使用，本标准进行了如下编辑性修改： a）将“本国际标准”改为“本标准”； b）用小数点“.”代替作为小数点的逗号“,”； c）删除国际标准前言； d）删除参考文献。 本标准与前一版本相比主要变化如下： — 增加了针对产品的试验方法C； — 增加了对试样的规定； — 增加了对试验机的要求； — 增加了规范性附录B“校准”。 本标准附录A为资料性附录，附录B为规范性附录。 本标准由中国石油和化学工业协会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会橡胶物理和化学分技术委员会归口。 本标准由中橡集团沈阳橡胶研究设计院负责起草。 本标准主要起草人：费康红。 本标准所代替标准的历次版本发布情况为：GB/T7757—1987、GB/T7757—1993。 硫化橡胶或热塑性橡胶压缩应力应变性能的测定 警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任。 注意：本标准中有些程序可能会导致产生废弃物，给当地环境带来污染。物质使用后如何安全处理这些废弃物，应参照相关文献。 1 范围 本标准规定了使用标准试样、产品或部分产品测定硫化橡胶或热塑性橡胶压缩应力应变性能的方法。 本标准规定了三种方法： — 方法A：使用标准试样，并且金属板经润滑剂润滑； — 方法B：使用标准试样，并且金属板与试样粘合在一起； — 方法C：使用产品或产品的一部分，并且金属板经润滑剂润滑。 三种方法所得结果并不相同。 对于经润滑的试样，若能达到充分润滑，则试验结果仅与橡胶模量有关，而与试样形状无关。然而，有效润滑往往难以达到，应通过相同试样的对比试验结果差异来表示不同润滑状态。 对于与金属板粘合在一起的试样，试验结果与橡胶模量及试样形状有关。试样形状对试验结果影响较大，因此其结果与润滑试样获得的结果有显著差异。 对于产品试验，结果取决于试样形状，但当产品试验主要用于比较目的时，该方法是可接受的。 注：对于明确规定产品形状（例如O型圈）的试样，试验结果可能与硬度值相关。但对于与规定尺寸和形状不同的试样，所得结果不能外推至其他尺寸和形状试样。 附录A给出了试样尺寸和形状，以及粘接或润滑对结果影响的指南。 本方法不适用于永久变形较大的材料。 附录B给出了此类测量的校准一览表。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T2941 橡胶物理试验方法试样的制备和调节通用程序（GB/T2941—2006，ISO23529：2004，IDT） ISO4287 产品几何技术规范 表面结构 轮廓法 表面结构的术语、定义及参数 ISO5893 橡胶与塑料拉伸、屈挠及压缩试验机（恒速）技术性能 ISO18899 橡胶试验设备校准指南 3 术语和定义 下列术语和定义适用于本标准。 3.1 压缩应力（compression stress） 施加在应力方向上产生形变的力，其值以所施加的力与垂直于施力方向的试样原始横截面积之比表示。 3.2 压缩应变（compression strain） 试样在施加应力方向上的形变除以该方向上试样的初始尺寸。 注：压缩应变通常用初始尺寸的百分比表示。 3.3 压缩模量（正割模量） 在规定压缩应变下，压缩应力与压缩应变之比。
