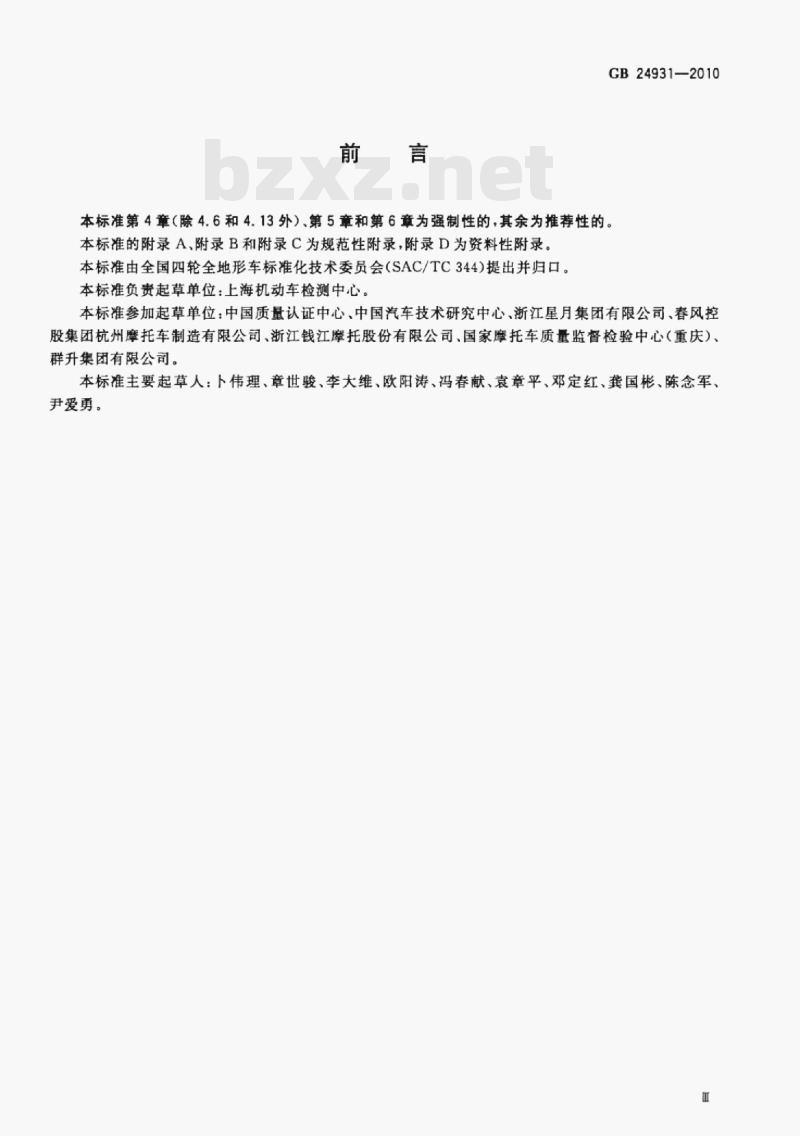

GB24931—2010 全地形车照明和光信号装置的安装规定 前言 本标准第4章（除4.6和4.13外）、第5章和第6章为强制性的，其余为推荐性的。 本标准的附录A、附录B和附录C为规范性附录，附录D为资料性附录。 本标准由全国四轮全地形车标准化技术委员会（SAC/TC344）提出并归口。 本标准负责起草单位：上海机动车检测中心。 本标准参加起草单位：中国质量认证中心、中国汽车技术研究中心、浙江星月集团有限公司、春风控股集团杭州摩托车制造有限公司、浙江钱江摩托股份有限公司、国家摩托车质量监督检验中心（重庆）、群升集团有限公司。 本标准主要起草人：卜伟理、章世骏、李大维、欧阳涛、冯春献、袁章平、邓定红、龚国彬、陈念军、尹爱勇。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 一般技术要求 5 特殊规定 6 试验方法 7 检验规则 附录A（规范性附录） 附录B（规范性附录） 附录C（规范性附录） 附录D（资料性附录） 参考文献 1 范围 本标准规定了全地形车外部照明和光信号装置安装的一般技术要求、特殊规定、试验方法和检验规则等。 本标准适用于全地形车。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB4599 汽车用灯丝灯泡前照灯（GB4599—2007，ECER1：1998，NEQ） GB4660 汽车用灯丝灯泡前雾灯（GB4660—2007，ECER19：2000，NEQ） GB4785 汽车及挂车外部照明和光信号装置的安装规定（GB4785—2007，ECER48：2001，NEQ） GB5948 摩托车白炽丝光源前照灯配光性能（GB5948—1998，neq ECENo.57、No.72：1995） GB11554 机动车和挂车用后雾灯配光性能（GB11554—2008，ECER38 Rev2 Amend2，NEQ） GB11564 机动车回复反射器（GB11564—2008，ECER3：2005，NEQ） GB17509 汽车及挂车转向信号灯配光性能（GB17509—2008，ECER6 Rev3 Amend5，NEQ） GB17510 摩托车光信号装置配光性能（GB17510—2008，ECER50：2004，NEQ） GB18100 两轮摩托车及轻便摩托车照明和光信号装置的安装规定 3 术语和定义 GB4785确立的以及下列术语和定义适用于本标准。 3.1 同一车辆型式（same type of vehicle） 在下述基本方面没有区别的车辆： a）车辆的尺寸和外形； b）各种装置的安装数量和位置。 下述情况应同样认为是同一车辆型式： — 车辆虽然按以上两条有所差异，但其灯具的类型、数量、布局和几何可见度没有不同； — 符合相应标准要求的选装灯具，在车辆上的安装与否，与车辆型式无关。 3.2 几何可见度（angles of geometric visibility） 灯具视表面可见的最小立体角。该立体角由球的一部分确定，球心位于灯具的基准中心，赤道与地面平行。以基准轴线为基准，水平方向角β表示经度，垂直方向角α表示纬度。 3.3 外缘端面（extreme outer edge） 平行于车辆纵向对称平面，且与车辆横向外缘接触的平面。本标准规定下列突出物除外： — 轮胎与地面接触（变形）部分以及轮胎压力传感器连接件； — 轮胎上的各种防滑装置； — 后视镜； — 转向信号灯、前后位灯和回复反射器； — 固定在车辆上的海关封印，以及为保护和固定这些封印的装置。 3.4 车宽（overall width） 3.3中定义的两个垂直平面间的距离。 4 一般技术要求 4.1 照明和光信号装置的安装应在正常使用状态下，即使受到振动，仍满足本标准要求，特别是不应改变初始调整状态。 4.2 照明装置的安装应便于调整至正确方向。从远处观察时，在几何可见度范围内，不应有阻碍视表面发光传播的障碍物。若在灯具近处测量，则观察方向应平行移动，以得到相同准确度。 若灯具在以往型式检验时已存在障碍物，则在几何可见度内的这些障碍物可不予考虑。 若安装灯具时，其视表面受到车辆部件部分遮蔽，则应提供证明，表明灯具未受影响。
