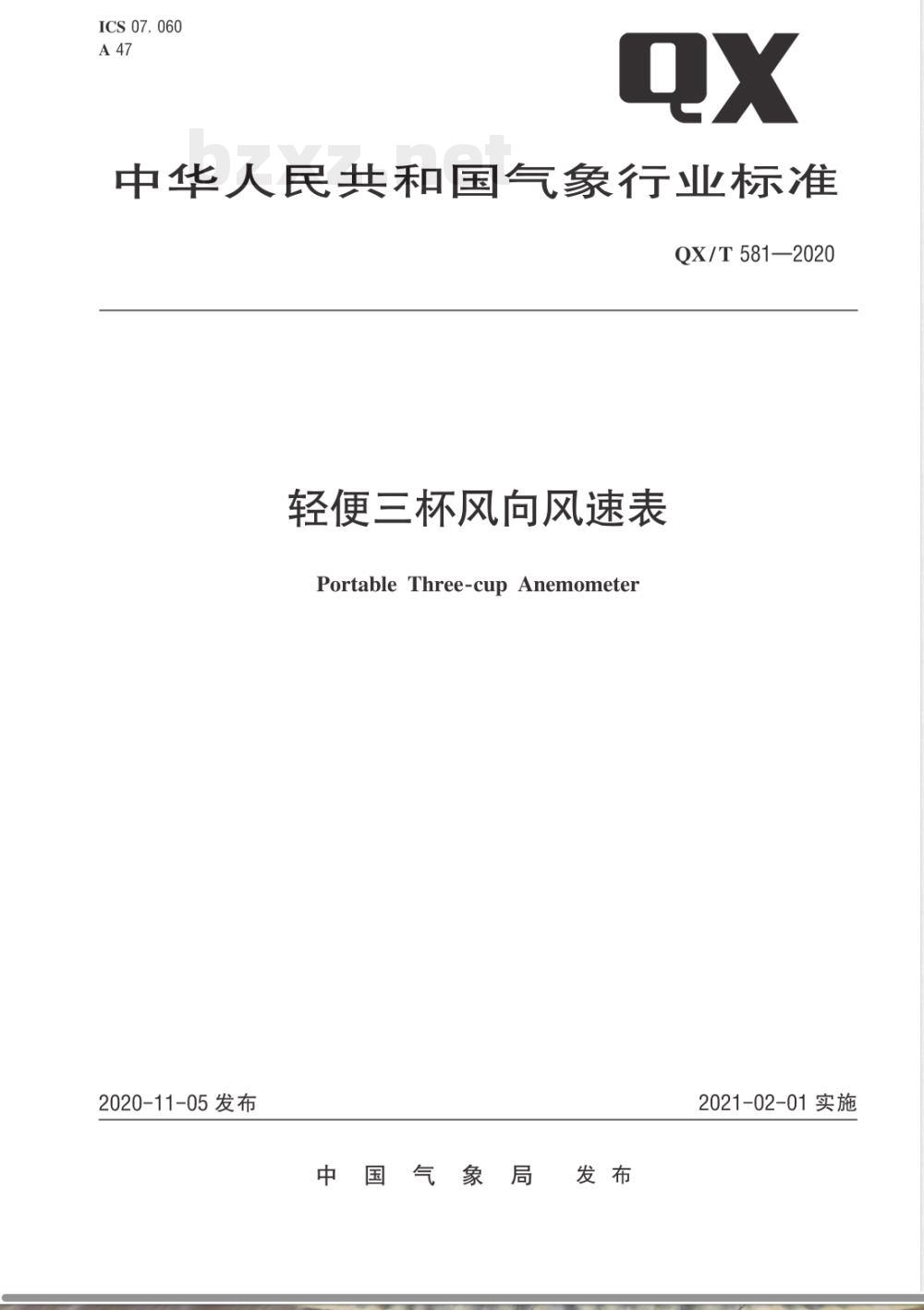

中华人民共和国气象行业标准
QX/T 581—2020
轻便三杯风向风速表
Portable Three-cup Anemometer2020-11-05发布
中国气象局國发布
2021-02-01实施
规范性引用文件
术语和定义
分类及组成
试验方法
检验规则
8标识、包装与贮存
附录A（规范性附录）
参考文献
空气流速计算方法
QX/T581—2020
QX/T581—2020

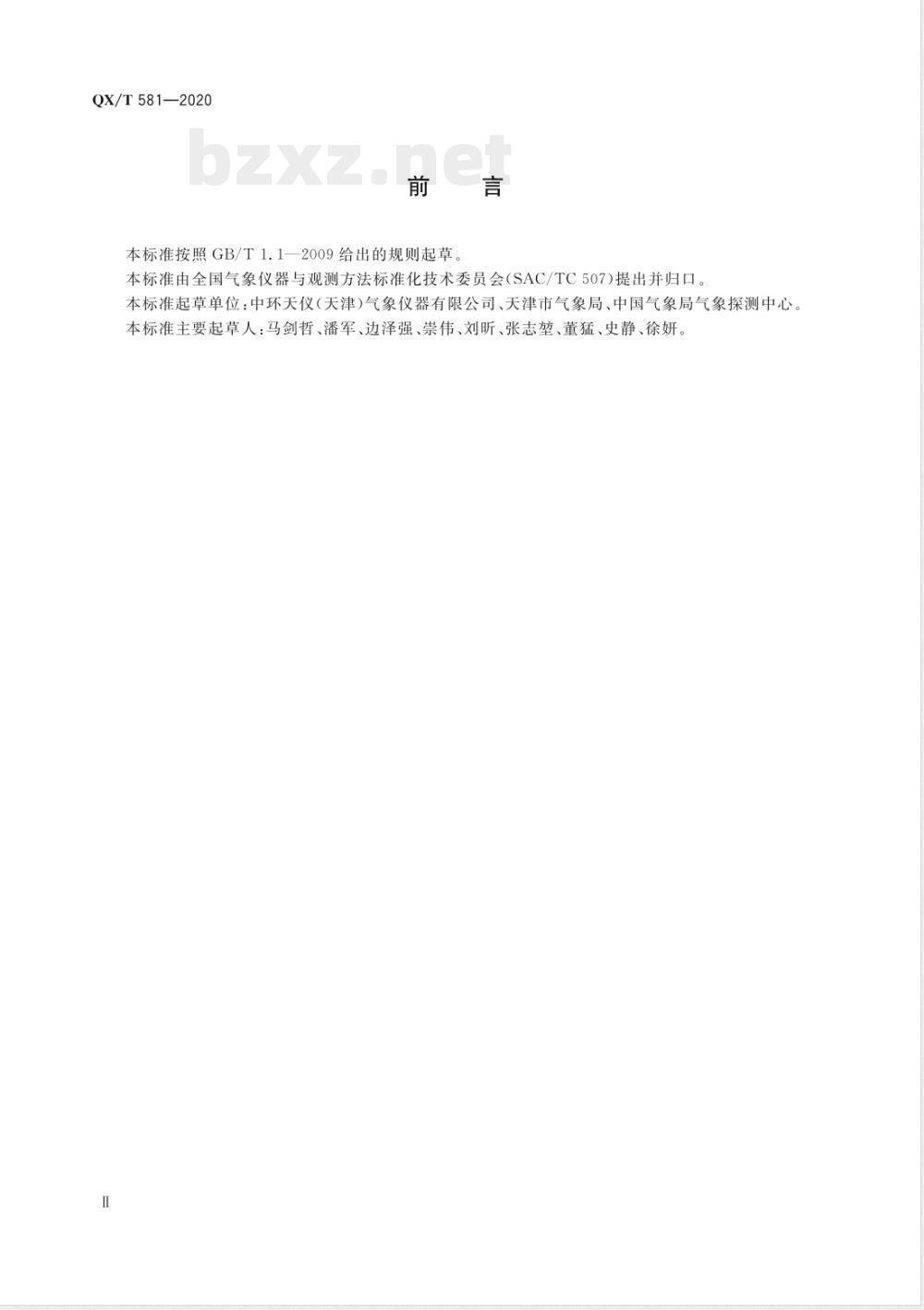

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507)提出并归口本标准起草单位：中环天仪（天津）气象仪器有限公司、天津市气象局、中国气象局气象探测中心本标准主要起草人：马剑哲、潘军、边泽强、崇伟、刘昕、张志垫、董猛、史静、徐妍。I

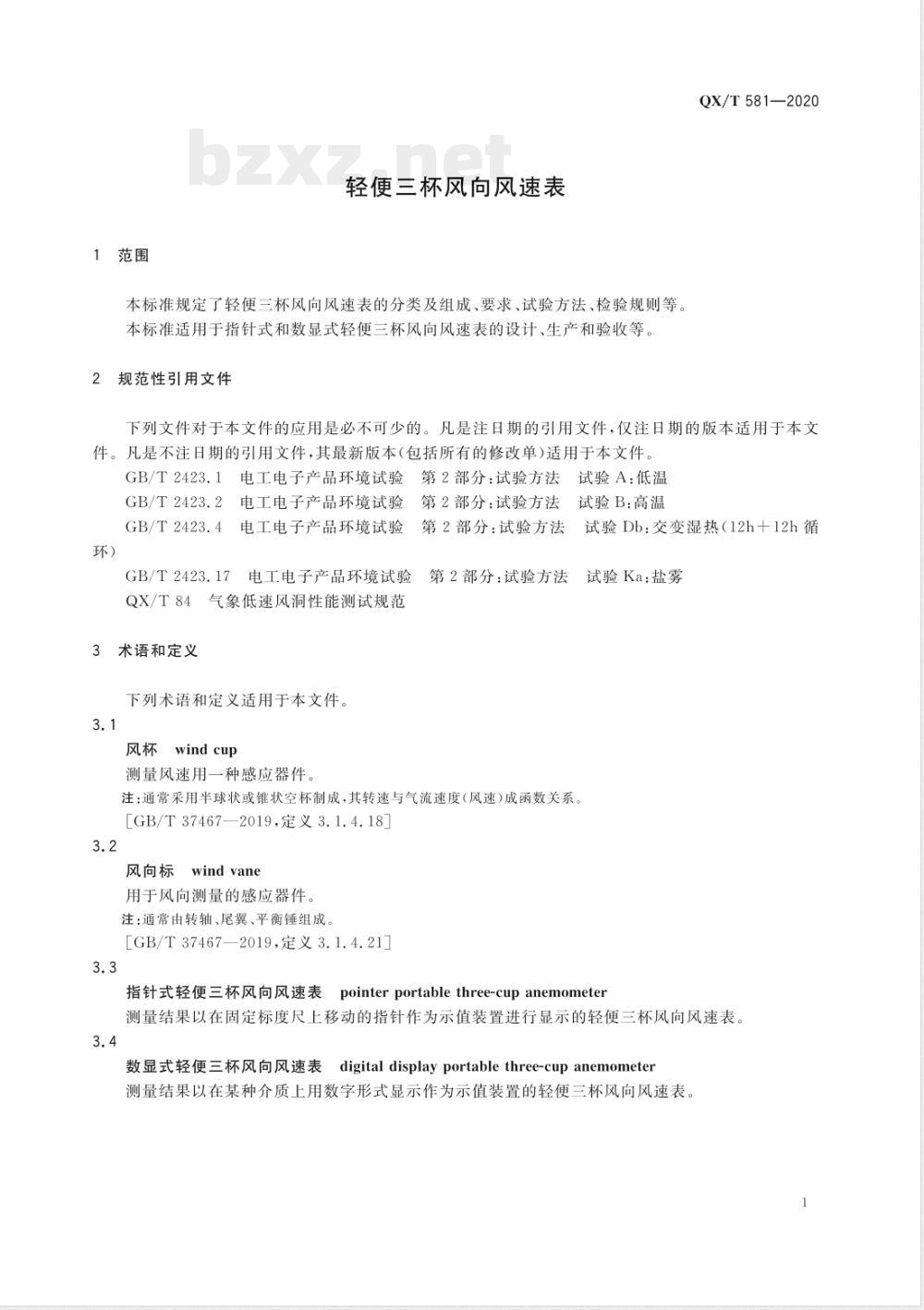

1范围
轻便三杯风向风速表
本标准规定了轻便三杯风向风速表的分类及组成、要求、试验方法、检验规则等。本标准适用于指针式和数显式轻便三杯风向风速表的设计、生产和验收等2规范性引用文件
QX/T581—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4电工电子产品环境试验第2部分：试验方法
GB/T2423.17
电工电子产品环境试验
QX/T84气象低速风洞性能测试规范3术语和定义
下列术语和定义适用于本文件。3.1
风杯windcup
测量风速用一种感应器件。
第2部分：试验方法
注：通常采用半球状或锥状空杯制成，其转速与气流速度（风速)成函数关系GB/T37467—2019，定义3.1.4.183.2
风向标windvane
用于风向测量的感应器件。
注：通常由转轴、尾翼、平衡锤组成。［GB/T37467—2019,定义3.1.4.213.3
试验Db：交变湿热（12h十12h循试验Ka：盐雾
指针式轻便三杯风向风速表
pointerportablethree-cupanemometer测量结果以在固定标度尺上移动的指针作为示值装置进行显示的轻便三杯风向风速表3.4
数显式轻便三杯风向风速表digitaldisplayportablethree-cupanemometer测量结果以在某种介质上用数字形式显示作为示值装置的轻便三杯风向风速表1
QX/T581—2020
4分类及组成
4.1分类
按照轻便三杯风向风速表的性能和特点，将轻便三杯风向风速表分为下列两种类型：指针式轻便三杯风向风速表；
一数显式轻便三杯风向风速表。4.2组成
4.2.1指针式轻便三杯风向风速表主要由风杯、风向标、风向盘、示值指示装置以及相应连接部件等组成。4.2.2数显式轻便三杯风向风速表主要由风杯、风向标、转换电路、数字显示器、电源模块以及相应连接部件等组成5要求
5.1结构与外观
5.1.1指针式和数显式轻便三杯风向风速表的风杯、风向标应符合下列要求：风杯旋转平稳，无不规则跳动；a）
b）风杯在水平位置旋转时能随遇平衡；风向标转动应灵活、平稳，定位牢固。c）
5.1.2指针式轻便三杯风向风速表的机械传递及指示部分应符合下列要求：机械传动装置各零部件连接部分相互之间安装准确到位、工作可靠；a）
风速指针转动应平稳，与时间指针、风速度盘、保护外壳等零部件无相互碰撞；风速指针尖端应盖住短刻线的1/2～3/4，回零线的偏移不超过一个刻度的1/5；c）
风向指针轴线与风向标指针轴线应在同一垂直平面内；d）
保护外壳应无色透明光亮，无影响读数的缺陷；表盘表面颜色均匀，所有标字、标线应清晰、均匀、整齐，标线宽为0.2mm～0.5mm，无影响读f）
数的斑点、划痕等缺陷
5.1.3数显式轻便三杯风向风速表的指示部分数字显示应清晰，在风速平稳的情况下，其数字指示无不规则的跳动。
5.1.4轻便三杯风向风速表各零部件安装应正确牢固，壳体接缝处应密合，各转动件转动应灵活、平稳，在正常使用条件下，应耐腐蚀，所有涂覆的保护层应牢固均勾、光洁，5.1.5轻便三杯风向风速表的风向指示部件应有方向指示标志。5.2性能指标
5.2.1风速测量性能应符合下列要求：a）起动风速：不大于0.8m/s；
测量范围：1m/s~30m/s；
最大充许误差：（0.5十0.02)m/s（~为实际风速（m/s）的值）。2
5.2.2风向测量性能应符合下列要求：a）起动风速：不大于1m/s；
b）测量范围：0°~360°（16个方位）；c）最大允许误差：土22.5°（1个方位）。5.2.3轻便三杯风向风速表有定时装置时其控制工作时间为60s，误差不超过士1s.5.3电源
数显式轻便三杯风向风速表宜采用电池供电，常温下连续工作时间不小于24h，5.4环境适应性
应符合下列要求：
a）工作温度：一40℃～十50℃；b）工作湿度：不大于100%RH；
c）工作气压：550hPa～1060hPa；抗盐雾腐蚀：应符合GB/T2423.17的有关要求。d）
6试验方法
6.1结构与外观
目测结合手动调整进行。
6.2性能试验
6.2.1风速试验
试验设备
应符合下列要求：
气象低速风洞：其性能、结构、尺寸应符合QX/T84的有关规定；皮托静压管：k值（校准系数值）为0.99～1.01，最大允许误差为士0.5%；b）
微差压计：测量上限不低于700Pa，最大允许误差为土0.5Pa；c）
温度计：测量范围为0℃～45℃，最大允许误差为士0.5℃；d）
湿度计：测量范围为10%RH90%RH，最大允许误差为士8%RH：气压计：测量范围为800hPa～1060hPa，最大允许误差为土3hPa；数字或机械式秒表：经检验合格，精度为0.01s。g）
起动风速
QX/T581—2020
将轻便三杯风向风速表安装在风洞的试验段，启动风洞，从零逐渐增大风速，风杯开始持续转动时的风速值记为起动风速。
注：机械式轻便三杯风向风速表测试时需按下起动按钮。6.2.1.3测量范围和最大允许误差测试点拟定风速（）及顺序为2m/s，5m/s，10m/s，15m/s，20m/s，25m/s和30m/s。6.2.1.3.1
6.2.1.3.2每个测试点拟定风速（Uo）的调整范围应符合下列规定：3
QX/T581—2020
a）2m/s点范围：lm/s~2m/s；
b）30m/s点范围：28m/s~30m/s；c）其他各点范围：Uo土1m/s。
6.2.1.3.3每个测试点风速在风洞调节好后，应稳定1min，分别读取轻便三杯风向风速表的风速值与微差压计测量值Pv。
6.2.1.3.4根据各测试点微差压计测量值和当时的温度、气压、湿度测量值计算出实际风速值，计算方法见附录A。
6.2.1.3.5各测试点实际风速值和轻便三杯风向风速表的风速值应满足5.2.1要求。6.2.2风向试验
6.2.2.1试验设备
低速风洞及相关测试仪器、方位度盘，风洞及相关测试仪器、标准度盘必须经过校准。6.2.2.2起动风速
静风时将风向标分别转动至与风洞试验段轴线成20°及340°的位置，缓慢增加风洞流场风速并测出实际风速值，当实际风速为1.0m/s时停止增加风速，观察风向标是否转动至气流方向相一致并保持平衡。
6.2.2.3测量范围和最大允许误差在方位校准刻度盘上进行风向误差试验，旋转方向盘正、反方向八个方位观察误差不超过10°。6.2.3控制工作时间试验
控制工作时间用秒表测量三次，取其平均值作为测量结果。6.3电源下载标准就来标准下载网
按照数显式轻便三杯风向风速表的电压标称值供电，在常温下，用可调直流稳压电源给轻便三杯风向风速表供电，在电压标称值士10%范围内变化，同时进行6.2.1和6.2.2的试验。当实验结果满足5.2.1的要求，则表明电源符合要求。6.4环境适应性
6.4.1低温试验
按GB/T2423.1的有关规定进行，试验参数应符合下列要求：试验温度：-40℃±2℃；
b）持续时间：2h；
c）温度变化速率：不大于1℃/min。6.4.2高温试验
按GB/T2423.2的有关规定进行，试验参数应符合下列要求：试验温度：十50℃±2℃；
b）持续时间：2h；
温度变化速率不大于1℃/min。
6.4.3交变湿热
按GB/T2423.4的有关规定进行，试验参数应符合下列要求：a)
高温温度：40℃；
相对湿度：92%~98%；
试验周期24h。
盐雾试验
QX/T581—2020
试验应采用连续喷雾法，持续时间不应小于48h，具体按GB/T2423.17的有关规定进行。试验结束后应按下列程序进行：用流动水轻轻洗掉试验样品表面盐沉积物，再用蒸馏水漂洗；放人（40士2）℃的烘箱中干燥2h；然后在正常大气条件下恢复1h～2h；恢复后的产品应能够正常工作。检验规则
检验分类
检验分为下列两类：
型式检验；
出厂检验。
检验分组
型式检验和出厂检验分下列三组检验：a）A组检验：由外观检查，结构检查等组成；b）B组检验：以性能试验为主；c)
C组检验：环境条件试验。
7.3检验项目
检验项目见表1。
检验项目
检验项目
结构与外观
起动风速
测量范围
最大允许误差
起动风速
型式检验
A组检验
B组检验
出厂检验
技术要求
试验方法
QX/T581—2020
检验项目
测量范围
最大允许误差
控制工作时间
低温试验
高温试验
交变湿热试验
盐雾试验
检验项目（续）
型式检验
B组检验
C组检验
●：应进行检验的项目；○：需要时进行检验的项目7.4
检验标准与设备
出厂检验
检验标准应具有可溯源性，检验设备应在检定有效期内。缺陷的判定
分重缺陷和轻缺陷
重缺陷
检测的性能指标误差超过规定的范围。7.5.3
轻缺陷
只有外观有缺陷，但不影响仪器的性能。7.6
型式检验
检验条件
在下列情况下进行型式检验：
新产品定型时；
主要设计、工艺、材料及元器件有重大改变时；停产两年以上再次生产时；
成批生产进行定期抽检时。
检验项目
表1中的全部项目。
技术要求
试验方法
7.6.3抽样
7.6.3.1A组检验
7.6.3.1.1随机抽取三台仪器进行A组检验7.6.3.1.2新产品定型时，样机如少于三台，则全数检验。7.6.3.2B组检验
用A组检验合格的三台仪器进行B组检验。7.6.3.3C组检验
在B组检验合格的三台仪器中随机抽取两台进行C组检验。7.6.4合格判断
应满足下列要求：
a）在A组一C组检验中不应出现重缺陷，但可出现三个以内轻缺陷；出现轻缺陷时，应排除故障，再次检验合格后，才能进行下一个检验；b）
c）在A组一C组检验全部合格后才能判定检验合格。7.7出厂检验
检验目的
QX/T581—2020
出厂检验是对每台仪器在出厂前进行的一系列检验，以判定是否符合产品标准的要求。7.7.2
A组检验
A组检验是全部检验。
A组检验不应出现重缺陷，若出现判定A组检验不合格。：A组检验出现轻缺陷，经返修再检验合格后判A组检验合格。7.7.2.3
7.7.3B组检验
7.7.3.1B组检验是全部检验。
7.7.3.2B组检验不应出现重缺陷，若出现判定B组检验不合格7.7.3.3B组检验出现轻缺陷，经返修再检验合格后判B组检验合格。7.7.4出厂检验的合格判定
A、B各组检验合格的产品，才能判定为出厂检验合格。8标识、包装与贮存
8.1标识
8.1.1产品标识
至少包含下列内容：
a）制造厂名称、地址；
