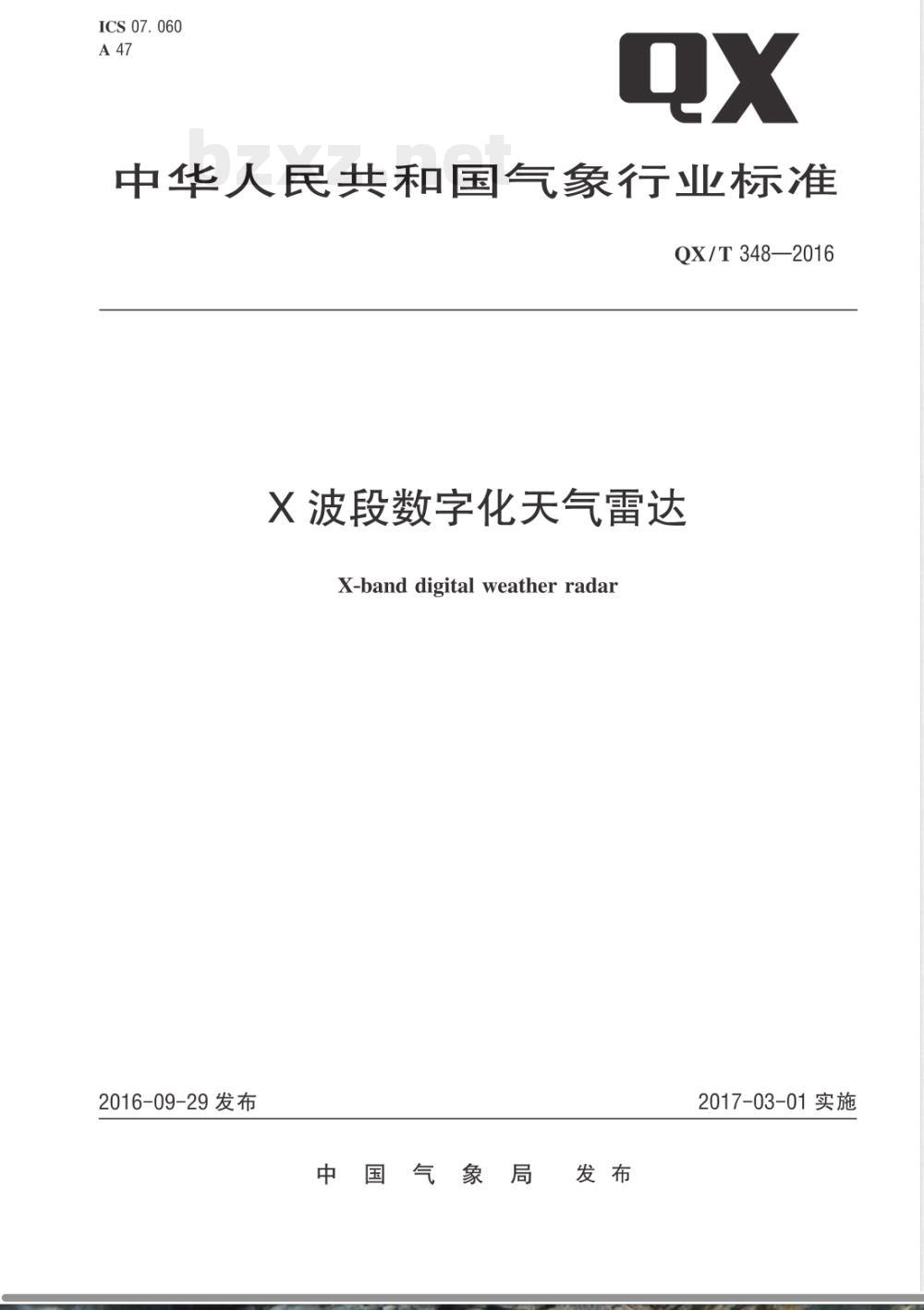

【其他行业标准】 X波段数字化天气雷达

ICS 07. 060
中华人民共和国气象行业标准
QX/T 348—2016
X波段数字化天气雷达
X-band digital weather radan2016-09-29发布
国气象局
2017-03-01实施

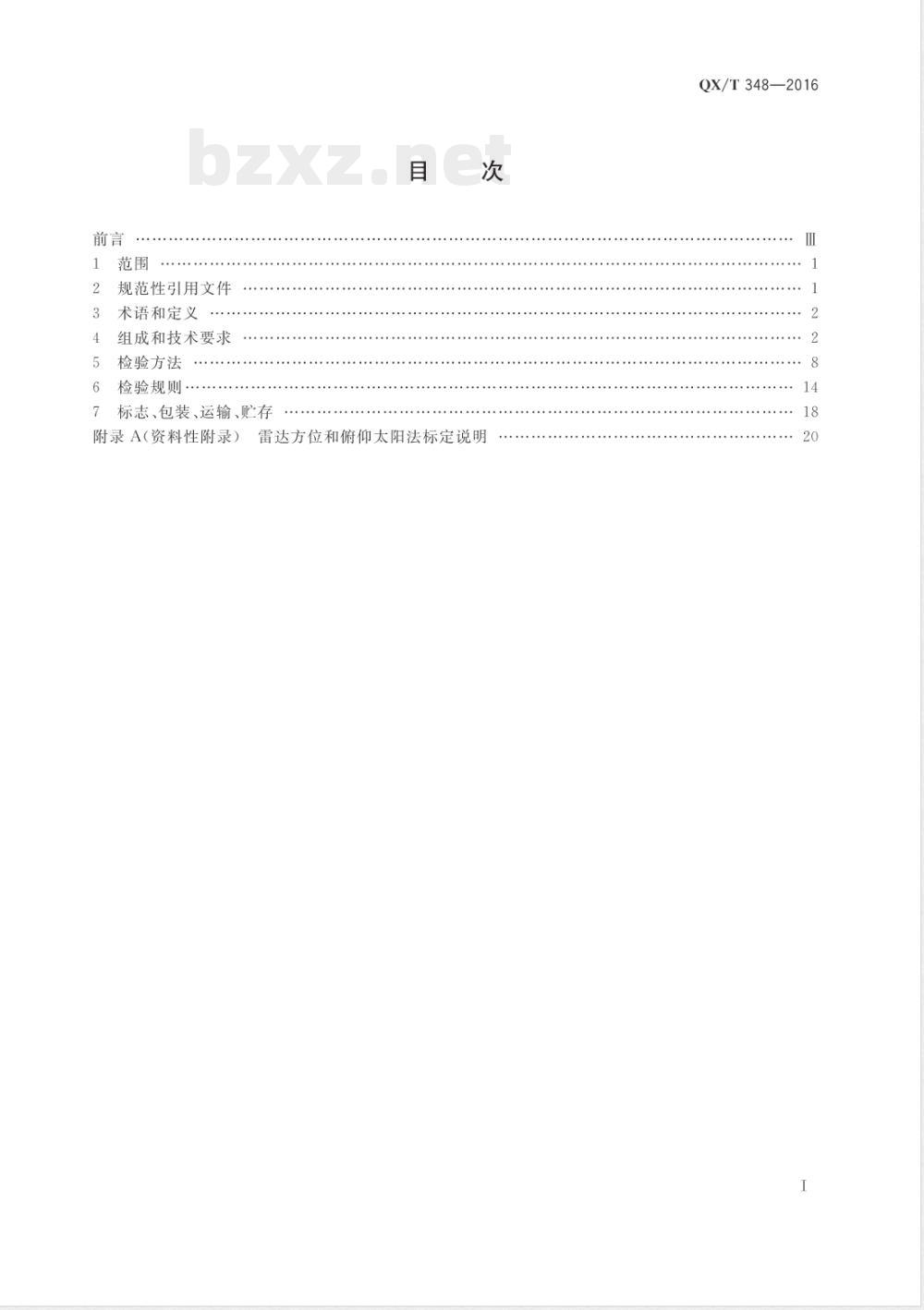

规范性引用文件
术语和定义
组成和技术要求
检验方法
检验规则
标志、包装、运输、贮存
附录A（资料性附录）
雷达方位和俯仰太阳法标定说明QX/T348—2016

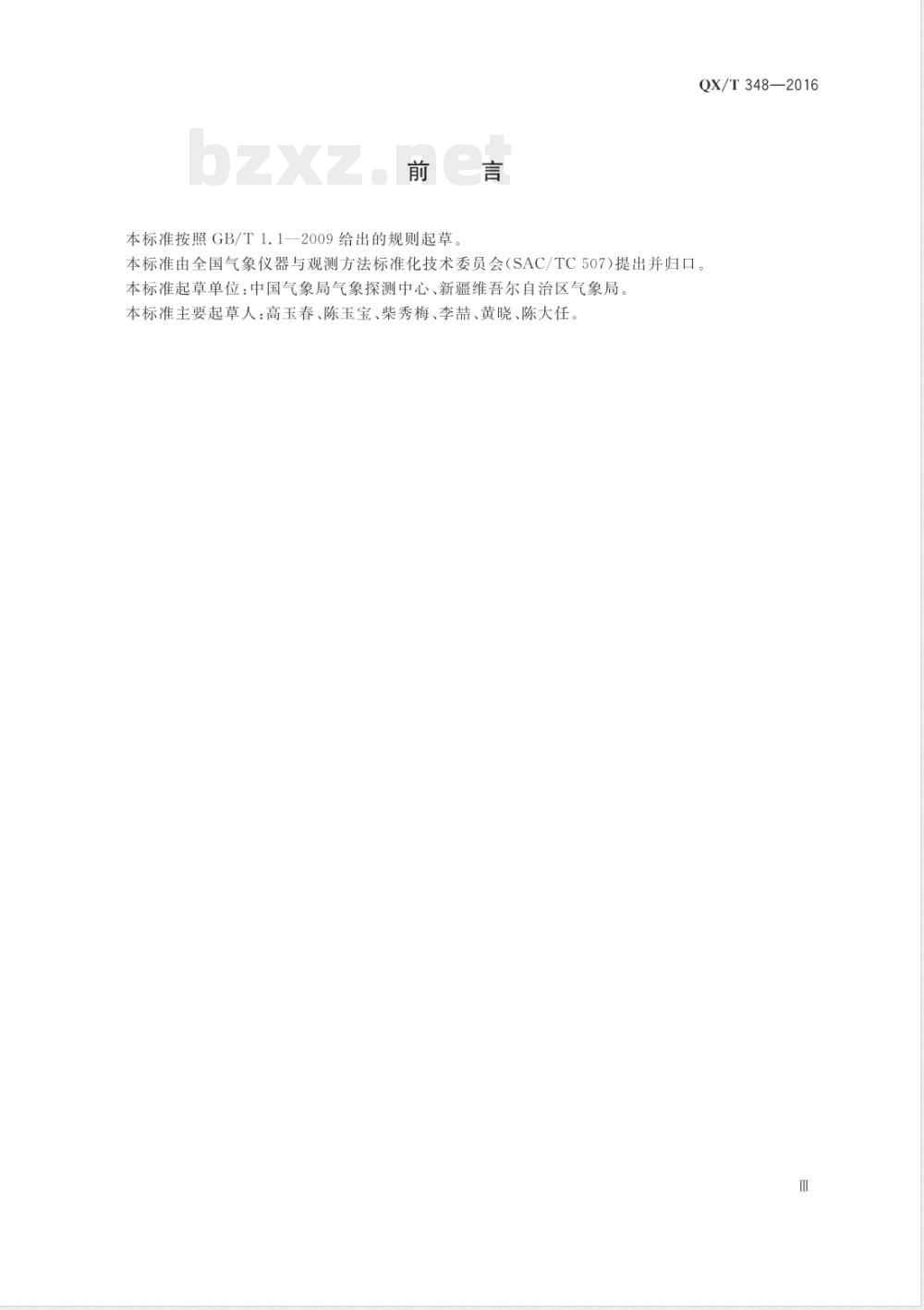

本标准按照GB/T1.1一2009给出的规则起草。QX/T348—2016
本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507)提出并归口。本标准起草单位：中国气象局气象探测中心、新疆维吾尔自治区气象局本标准主要起草人：高玉春、陈玉宝、柴秀梅、李喆、黄晓、陈大任。Ⅲ
1范围
X波段数字化天气雷达
QX/T348—2016
本标准规定了气象行业中使用的X波段数字化天气雷达的设计、生产、验收、包装、运输和贮存等方面的要求。
本标准适用于以云和降水为目标的X波段数字化天气雷达（以下简称雷达），不包括有多普勒和偏振信息探测能力的X波段天气雷达，2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB146.1标准轨距铁路机车车辆限界GB1589道路车辆外廓尺寸、轴荷及质量限值GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
面板架和柜的基本尺寸系列
GB3047.4高度进制为44.45mm的插箱、插件的基本尺寸系列GB3784—2009电工术语雷达
GB5080.7设备可靠性试验
GB/T6378一2002不合格品率的计量抽样检验程序及图表（适用于连续批的检验）GB/T6593一1996电子测量仪器质量检验规则GB7269电子设备控制台的布局、型式和基本尺寸GB8702电磁辐射防护规定
GB/T12649—1990气象雷达参数测试方法GJB7微波辐射安全限值
GJB150.8A一2009军用装备实验室环境试验方法淋雨试验GJB150.11A一2009军用装备实验室环境试验方法盐雾试验GJB151A
军事设备和分系统电磁发射和敏感度要求GJB152A
GJB3071
GJB5313
军事设备和分系统电磁发射和敏感度测量雷达天线分系统性能测试方法
电磁辐射暴露限值和测量方法
GJB6556.3一2008军用气象装备定型试验方法高空探测仪器设备
SJ280电子设备车辆通用技术条件7军用电子设备机械电气装配通用技术要求SJ2267
SJ2785雷达产品随机文件
QX4气象台（站）防雷技术规范
QX/T8气象仪器术语
QX/T348—2016
3术语和定义
GB/T3784和QX/T8界定的术语和定义适用于本文件。4组成和技术要求
4.1组成
雷达由天线系统、馈线系统、伺服系统、发射系统、接收和信号处理系统及数据显示和传输系统6个分系统组成。
4.2总体要求
4.2.1结构设计和外观要求
4.2.1.1雷达装车或装箱运输尺寸应符合以下要求：·-公路运输尺寸，按照GB1589的规定；一·-铁路运输尺寸，按照GB146.1的规定；·-移动雷达车厢或方舱按照SJ280的规定；一·一空运尺寸，应符合我国空运规定；·一水运尺寸，应符合我国舰船运输规定。4.2.1.2标准化和结构设计应符合以下要求：：-面板、架和柜的设计应符合GB3047.1要求；·-插箱、插件的设计应符合GB3047.4要求；·-控制台的设计应符合GB7269要求；·-雷达的一般电气和机械装配，应符合SJ2267要求；一·一设备中相同的整件、部件应具有良好的互换性；随机技术文件按照SJ2785的要求执行。4.2.1.3雷达表面不应有碰伤、擦伤、划痕、锈蚀和涂覆层脱落，外表涂层、结构件、部件、元器件应具有抗盐雾的能力。
环境适应性
4.2.2.1.1
室内设备可正常工作的最低温度不大于0℃。4.2.2.1.2
室外设备可正常工作的最低温度不天于一40℃。4.2.2.1.3
整套雷达设备可贮存的最低温度不大于一50℃。高温
4.2.2.2.1
室内设备可正常工作的最高温度不小于40℃。室外设备可正常工作的最高温度不小于50℃。4.2.2.2.2
4.2.2.2.3
整套雷达设备可贮存的最高温度不小于55℃。恒定湿热
4.2.2.3.1室内设备可正常工作的最低相对湿度（RH)不小于90%（30℃）。2
4.2.2.3.2室外设备可正常工作的最低相对湿度（RH）不小于95%（35℃）。4.2.2.3.3整套雷达设备可贮存的最低相对湿度（RH)不小于95%（35℃）。4.2.2.4低气压
雷达可正常工作最低大气压不大于650hPa。4.2.2.5淋雨
雷达应能承受GJB150.8A一2009中程序I和IⅡI规定的淋雨条件。4.2.2.6运输或行驶
QX/T 348—2016
固定式雷达在装箱运输过程中，移动式雷达在行驶过程中，应能承受以下条件，并能保持其性能：·-土路、碎石路车速为20km/h～30km/h；·-柏油路、混凝土路车速为30km/h～40km/h；·-运输或行驶的距离不小于200km，通过的土路和碎石路面占总试验里程的比例应不少于60%。
抗风能力（阵风）
4.2.2.7.1移动式雷达应在8级风条件下能正常工作；在10级风条件下不被损坏。4.2.2.7.2固定式雷达应在10级风条件下能正常工作，在12级风条件下不被损坏。电源
在电源电压变化土15%、频率变化士5%以内时，雷达应能正常工作4.2.3可靠性及维修性
4.2.3.1连续工作时间不少于24h4.2.3.2平均故障间隔时间（MTBF)不小于400h。4.2.3.3平均修复时间（MTTR)应不超过1h。4.2.4电磁兼容性
雷达电磁兼容性要求应符合GJB151A中陆军地面装备的要求。4.2.5安全性
电气安全
4.2.5.1.1高压警告及防护
应包含以下内容：
一·一在高压电路中的电容器应有高压放电装置·一高压部分应有明显的警告；-·-标志发射机柜门打开后应自动切断高压；·-主电源开关应能保护性切断。4.2.5.1.2绝缘电阻
雷达各初级电源与大地间绝缘电阻应大于20Mα3
QX/T348—2016
4.2.5.1.3防雷措施
雷达应安装有防雷装置，避雷针单独接地，接地电阻不大于42。4.2.5.2
机械安全
4.2.5.2.1天线俯仰超过规定范围时，应有切断电源和防碰撞的电气和机械安全保护装置。4.2.5.2.2天线装置上应有切断驱动电机电源的手动安全开关。4.2.5.2.3当天线控制系统发生故障时，应设有驱动天线的应急电路。4.2.5.2.4雷达在架设、拆收、运输时，其活动部分均应能锁定。4.2.5.3
安全信号联络
工作台与天线和电站间应有声、光信号联络。4.2.5.4
微波辐射安全
操作部位和观察点的微波漏能功率密度应符合GJB7的规定4.2.5.5噪声安全
4.2.5.5.1
雷达架设现场和终端操作室均不大于65dB4.2.5.5.2油机不大于85dB。
4.2.6总功耗
总功耗不超过10kW。
4.2.7探测能力
探测范围
探测距离不小于150km；
4.2.7.1.1
4.2.7.1.2探测高度不小于24km。4.2.7.1.3方位角范围0°~360°4.2.7.1.4俯仰角范围一2°~90°。4.2.7.2
探测充许误差
4.2.7.2.1距离误差为不大于150m。4.2.7.2.2高度误差分别为：
-·-士200m（探测距离不大于100km）。：-士300m（探测距离大于100km）。4.3分系统要求
4.3.1天线系统
天线直径可为1.5m，2m，2.4m，3m，4.8m。波束宽度分别不小于1.62°，1.2°，1.01°,0.81°，0.51°。4.3.1.2
天线增益分别不小于39dB，41.8dB，43.3dB，45.3dB，49dB。4.3.1.4主瓣和副瓣要求对称，第一旁瓣不大于一25dB。4
对于固定式雷达，天线罩衰减不大于0.5dB（双程）。4.3.2
馈线系统
线性水平极化。
承受最大脉冲功率不小于100kW。输入端电压驻波比不大于1.5。
4.3.3伺服系统
天线扫描方式
天线扫描方式分为：
体扫，其中：
1）方位角扫描范围0°～360°；2）方位角扫描速度0（°）/s～36（°）/s，连续可调；俯仰角可设定范围一2°～90°，设定角度个数不少于30个（手动设置）。3）
平面扫描，其中：
方位角扫描范围0°～360°；
方位角扫描速度0（°）/s～36（°）/s，连续可调；俯仰角可设定范围一2°～90°（手动设置）。剖面扫描，其中：
方位角可设定范围0°～360°（手动设置）；俯仰角扫描设定范围一2°～90°（手动设置）；俯仰角扫描速度0（）/s～12（°）/s，连续可调。扇形扫描，其中：
方位角扫描设定范围0°～360°（手动设置）；方位角扫描速度0（°）/s～36（）/s，连续可调；俯仰角可设定范围一2°～90°（手动设置）。定点扫描，其中：
方位角可设定范围0°~360°（手动设置）；1）
俯仰角可设定范围一2°～90°（手动设置）。4.3.3.2天线扫描速度
4.3.3.2.1方位扫描速度0（°）/s～36（°）/s，连续可调俯仰扫描速度0（）/s～12（°）/s，连续可调。4.3.3.2.2
天线控制方式
全自动、人工干预自动或手动控制。4.3.3.4
天线定位充许误差
±0.2°。
天线控制充允许误差
±0.1°。bZxz.net
