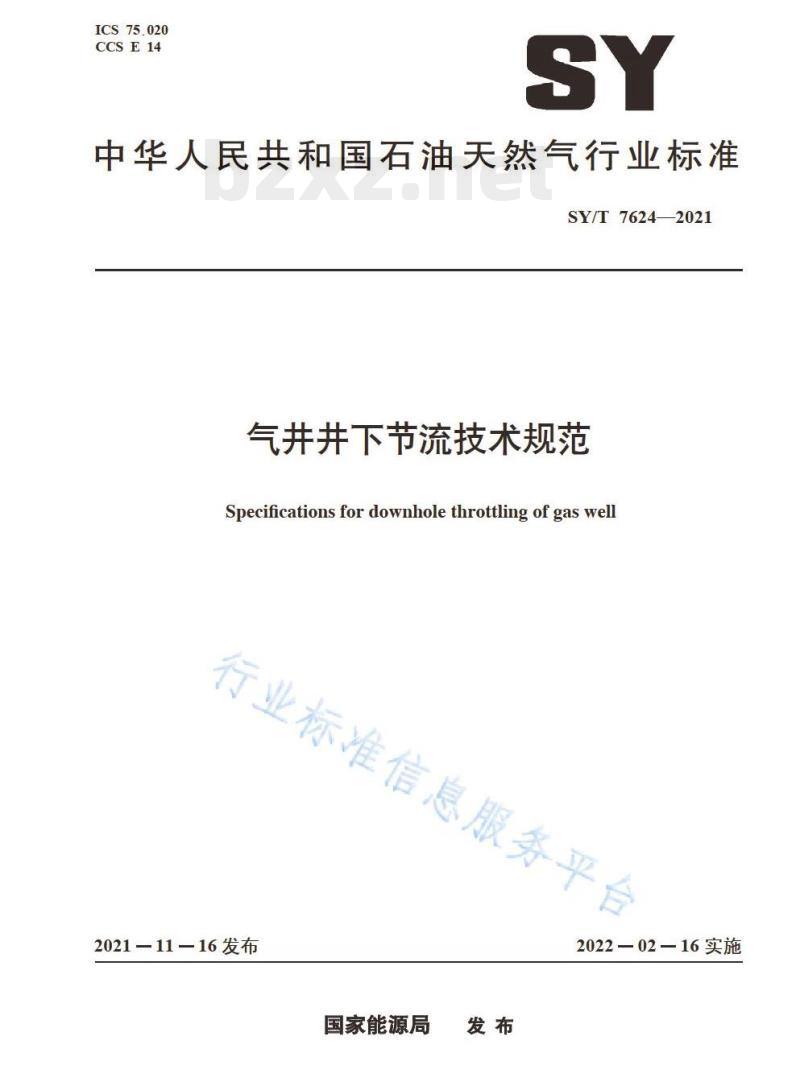

【SY石油天然气标准】 气井井下节流技术规范

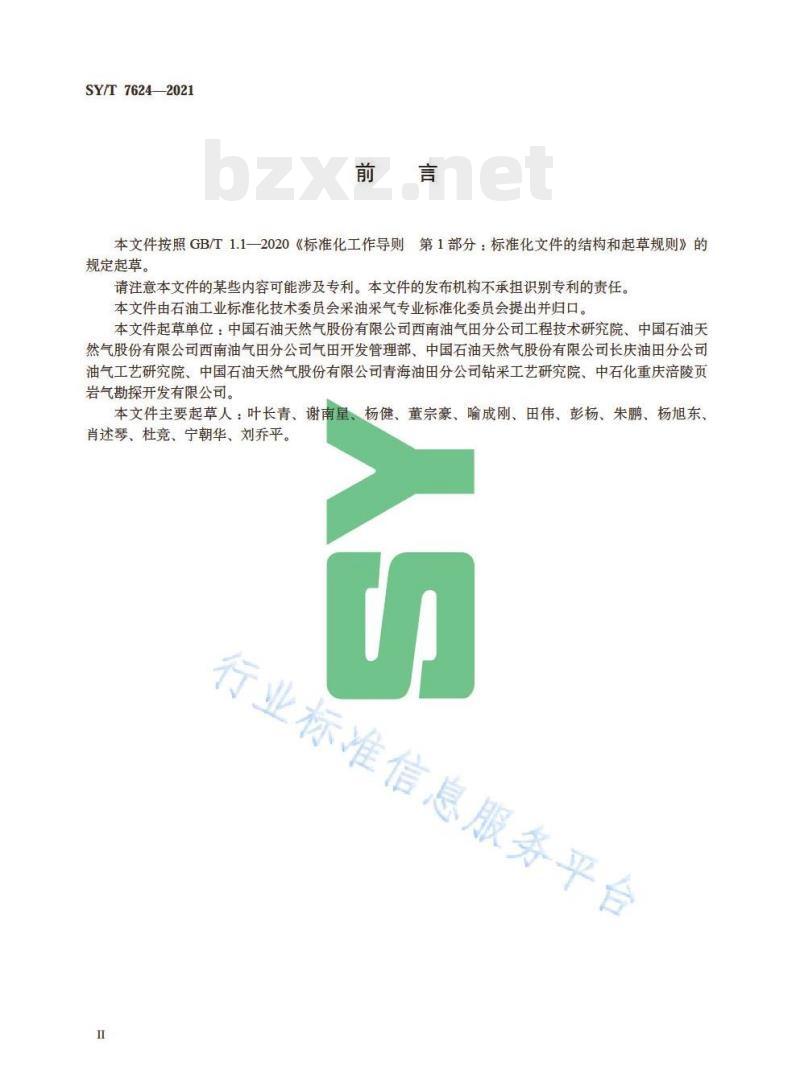

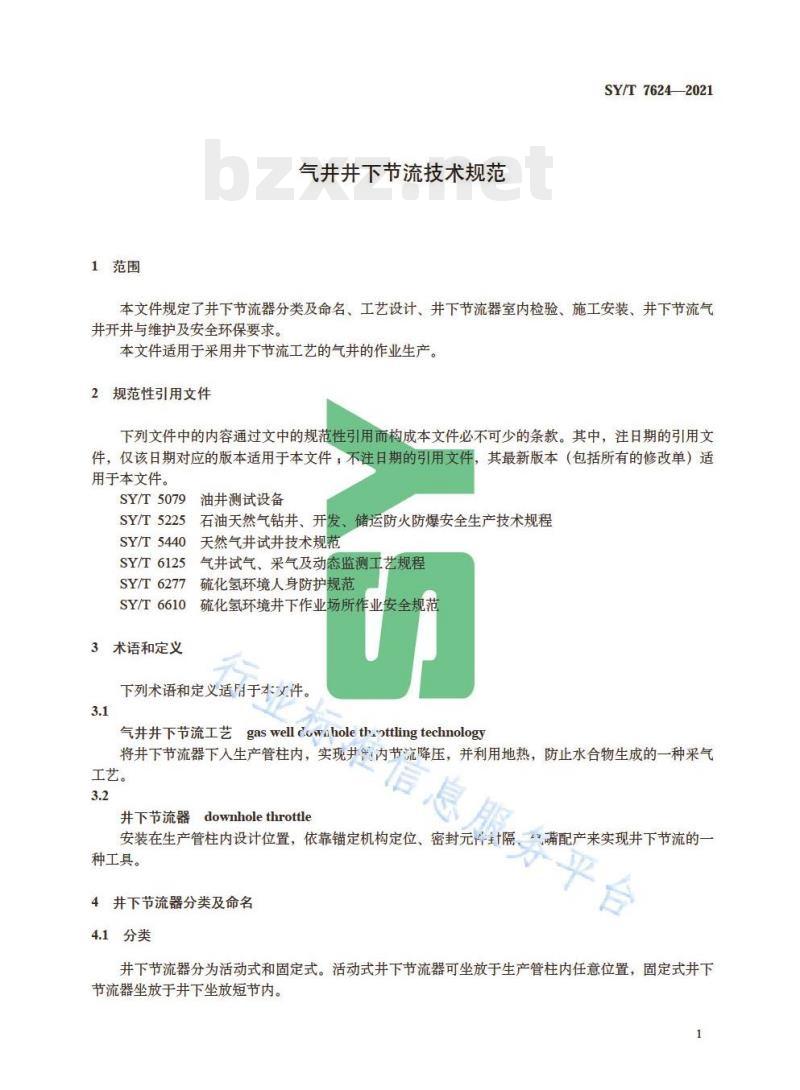

中华人民共和国石油天然气行业标准 SY/T 7624—2021《气井井下节流技术规范》Specifications for Downhole Throttling of Gas Well，由石油工业标准化技术委员会采油采气专业标准化委员会提出并归口，国家能源局发布，施行日期为2022年2月16日。本标准按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。本文件起草单位包括中国石油天然气股份有限公司西南油气田分公司工程技术研究院、西南油气田分公司气田开发管理部、长庆油田分公司油气工艺研究院、青海油田分公司钻采工艺研究院、中石化重庆陵页岩气勘探开发有限公司。本文件主要起草人有叶长青、谢南星、杨健、董宗豪、喻成刚、田伟、彭杨、朱鹏、杨旭东、肖述琴、杜竞、宁朝华、刘乔平。 1 范围 本文件规定了井下节流器的分类及命名、工艺设计、井下节流器室内检验、施工安装、井下节流气井的开并与维护及安全环保要求，适用于采用井下节流工艺的气井作业生产。 2 规范性引用文件 下列文件通过文中的规范性引用构成本文件必不可少的条款，注日期的引用文件仅该日期版本适用，不注日期的引用文件，其最新版本（包括修改单）适用本文件。主要引用标准包括SY/T 5079、SY/T 5225、SY/T 5440、SY/T 6125、SY/T 6277、SY/T 6610。 3 术语和定义 3.1 气井井下节流工艺 (gas well downhole throttling technology) 将井下节流器下入生产管柱内，实现井管内节流降压，并利用地热防止水合物生成的一种采气工艺。 3.2 井下节流器 (downhole throttle) 安装在生产管柱内的设计位置，通过锚定机构定位和密封元件实现井下节流的工具。 4 井下节流器分类及命名 4.1 分类 井下节流器分为活动式和固定式。活动式井下节流器可坐放于生产管柱内任意位置，固定式井下节流器坐放于井下坐放短节内。 4.2 命名 按分类、打捞方式、解封方式、刚体最大外径、最大工作压差五个参数依次排列进行命名。例如：GNS59-35型井下节流器表示固定式、内打捞、上击解封、刚体最大外径59mm、最大工作压差35MPa。 5 工艺设计 5.1 选井条件 采用井下节流工艺的气井选井条件包括：a) 正常生产时地面节流会发生水合物堵塞，节流器下入点温度满足节流后不生成水合物；b) 并口装置具备超压保护措施；c) 节流器以上生产管柱内径及井下安全阀、井口装置主通径满足节流器通过；d) 并下节流器设计坐放位置以上生产管柱无窜漏；e) 并下节流器设计坠放位置井斜满足钢丝作业；f) 气井最大节流压差不大于井下节流器最大工作压差；g) 日产液量宜小于30m³，日产气量宜小于60×10³m³。 5.2 资料准备 5.3 设计内容 5.4 工艺参数设计 5.5 井下节流器性能及技术要求 6 井下节流器室内检验 6.1 外观及尺寸检验 6.2 投放性能检验 6.3 耐温、承压性能检验 6.4 打捞性能检验 7 施工安装 7.1 施工准备 7.2 施工作业 8 并下节流气井的开并与维护 8.1 开井 8.2 维护 9 安全环保要求 附录A（资料性）井下节流工艺设计内容 附录B（资料性）不同相对密度天然气在不形成水合物条件下允许达到的膨胀程度
