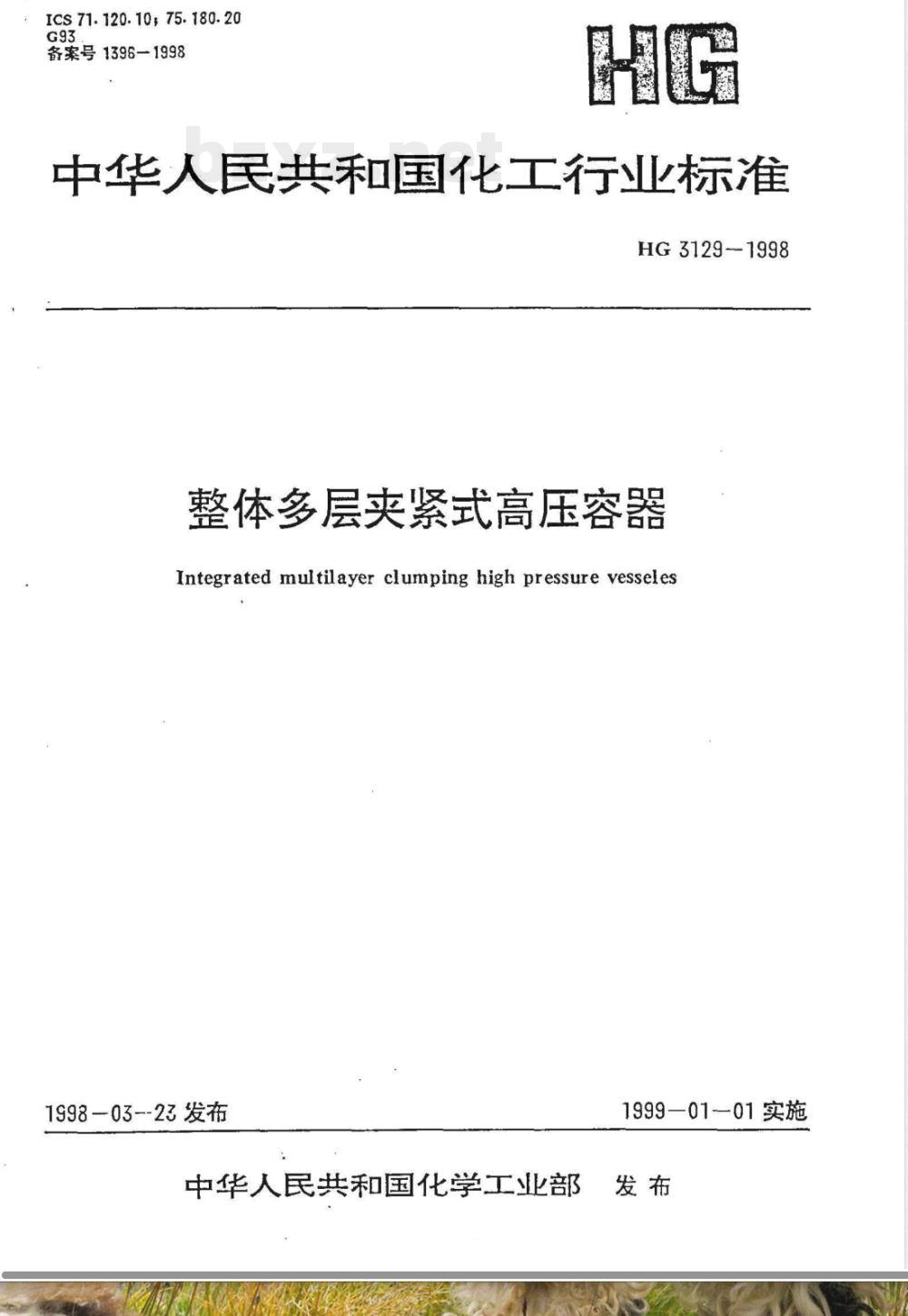

ICS71.120.10,75.180.20
备案号1396-1998
中华人民共和国化工行业标准
HG3129-1998
整体多层夹紧式高压容器
Integrated multilayer clumping high pressure vessels
1998-03-23发布
中华人民共和国化学工业部
1999-01-01实施
本标准是在总结整体多层夹紧式高压容器产品设计和制造经验的基础上制定的，参考美国ASME V-1《压力容器建造规程》（1995版）。整体多层夹紧式高压容器是指在整体内筒采用机械手逐层夹紧层板，并且层板纵环焊接接头相互错开形成的多层压力容器。本标准由中国化工装备总公司提出，由化学工业部化工机械与设备标准化技术委员会归口。起草单位：长沙通大集团长沙化工机械厂。主要起草人：吴京生、李玉江、陈康吾、邓建建。

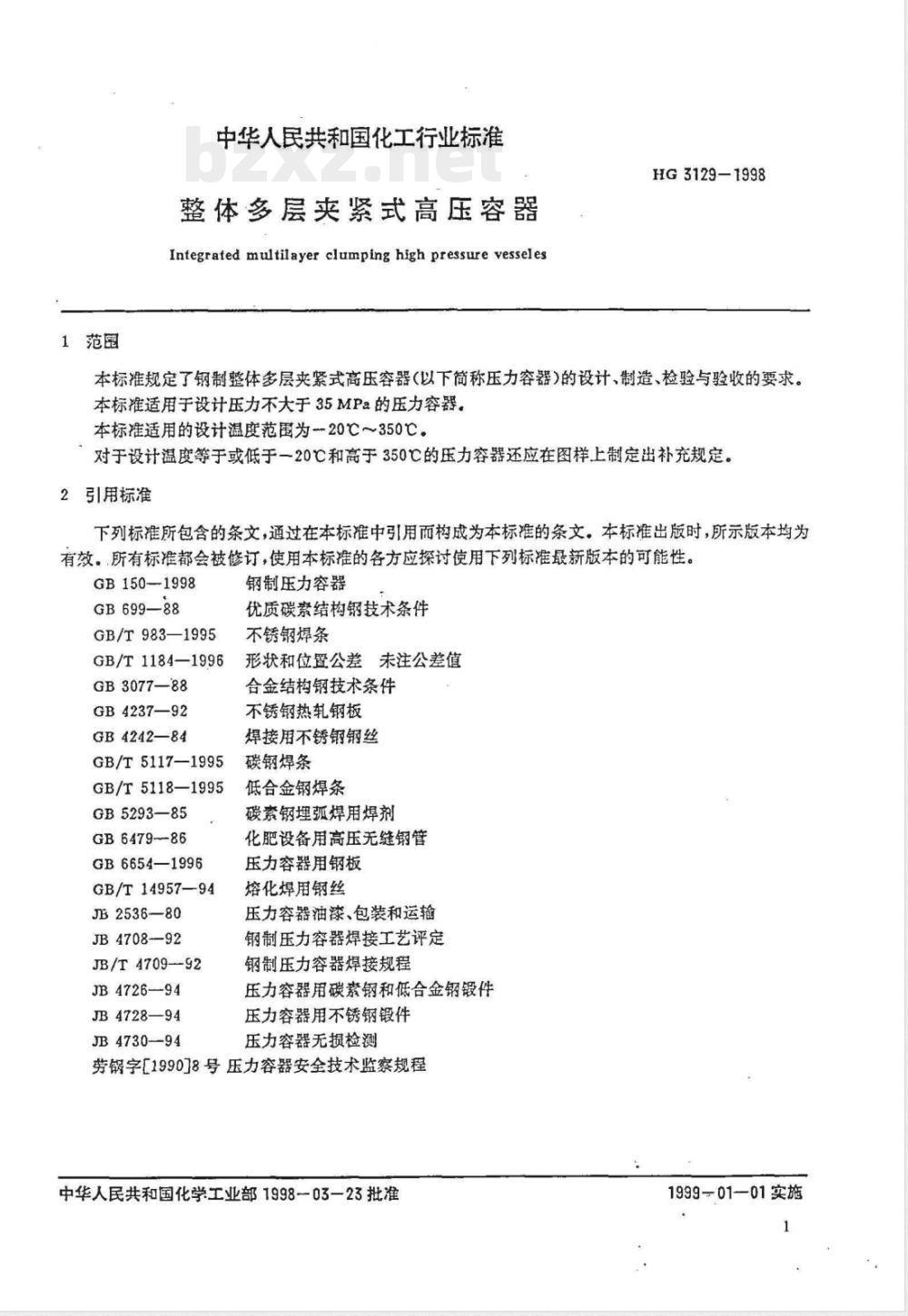

1 范围
本标准规定钢制整体多层夹紧式高压容器（以下简称压力容器）的设计、制造、检验与验收要求。适用于设计压力不大于35MPa的压力容器，设计温度范围为-20℃至350℃。对于超出该温度范围的压力容器，应在图样中制定补充规定。
2 引用标准
下列标准的条文通过引用构成本标准的条文。本标准出版时所示版本均为有效，使用本标准的各方应探讨使用最新版本的可能性：
- GB150-1998 钢制压力容器
- GB699-88 优质碳素结构钢技术条件
- GB/T983-1995 不锈钢焊条
- GB/T1184-1996 形状和位置公差未注公差值
- GB3077-88 合金结构钢技术条件
- GB4237-92 不锈钢热轧钢板
- GB4242-84 焊接用不锈钢钢丝
- GB/T5117-1995 碳钢焊条
- GB/T5118-1995 低合金钢焊条
- GB5293-85 碳素钢埋弧焊用焊剂
- GB6479-86 化肥设备用高压无缝钢管
- GB6654-1996 压力容器用钢板
- GB/T14957-94 熔化焊用钢丝
- JB2536-80 压力容器油漆、包装和运输
- JB4708-92 钢制压力容器焊接工艺评定
- JB/T4709-92 钢制压力容器焊接规程
- JB4726-94 压力容器用碳素钢和低合金钢锻件
- JB4728-94 压力容器用不锈钢锻件
- JB4730-94 压力容器无损检测
- 劳锅字[1990]8号 压力容器安全技术监察规程

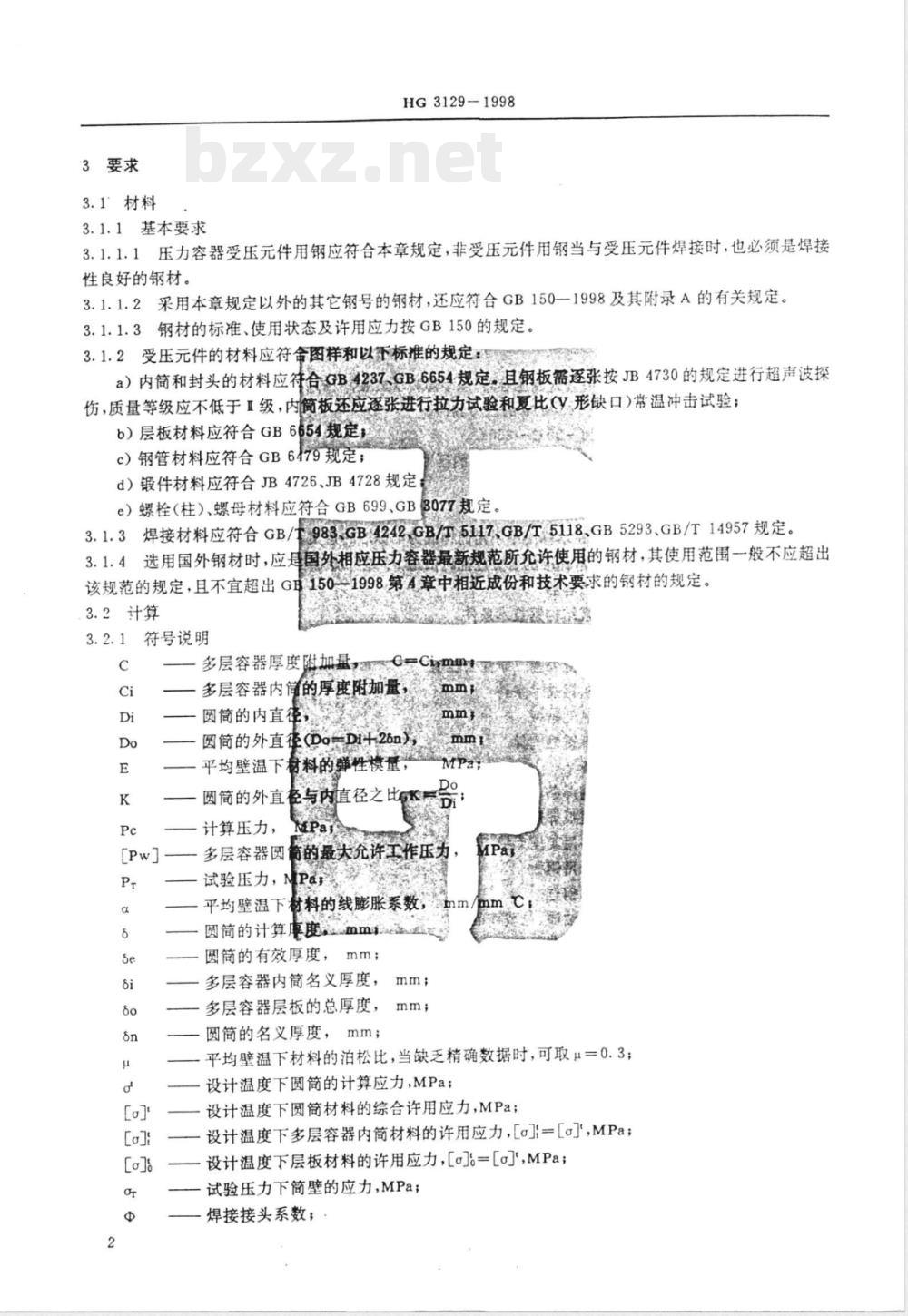

3 要求
3.1 材料
3.1.1 基本要求
3.1.1.1 压力容器受压元件用钢应符合本章规定，非受压元件用钢焊接时也必须具备良好焊接性能。
3.1.1.2 采用本章规定以外的钢材，应符合GB150-1998及附录A相关规定。
3.1.1.3 钢材标准、使用状态及许用应力按GB150规定。
3.1.2 受压元件材料应符合图样及以下标准：
a) 内筒和封头材料应符合GB4237、GB6654规定，并逐张按JB4730进行超声波探伤，质量等级不低于I级，内筒板还应逐张进行拉力试验和夏比(V形缺口)常温冲击试验；
b) 层板材料应符合GB6654规定；
c) 钢管材料应符合GB6479规定；
d) 锻件材料应符合JB4726、JB4728规定；
e) 螺栓、螺母材料应符合GB699、GB3077规定。
3.1.3 焊接材料应符合GB/T983、GB4242、GB/T5117、GB/T5118、GB5293、GB/T14957规定。
3.1.4 选用国外钢材时，应符合国外相应压力容器最新规范允许使用的钢材，使用范围不宜超出GB150-1998第A章中相近成份和技术要求的规定。
3.2 计算
3.2.1 符号说明
c 多层容器厚度附加量
ci 多层容器内筒厚度附加量
Di 圆筒内直径
Do 圆筒外直径
E 弹性模量
K 系数
Pc 设计压力
Pw 工作压力
Pr 允许应力
Se 安全系数
F 载荷
d 螺栓直径
