【SY石油天然气标准】 缆控分层注水技术规程

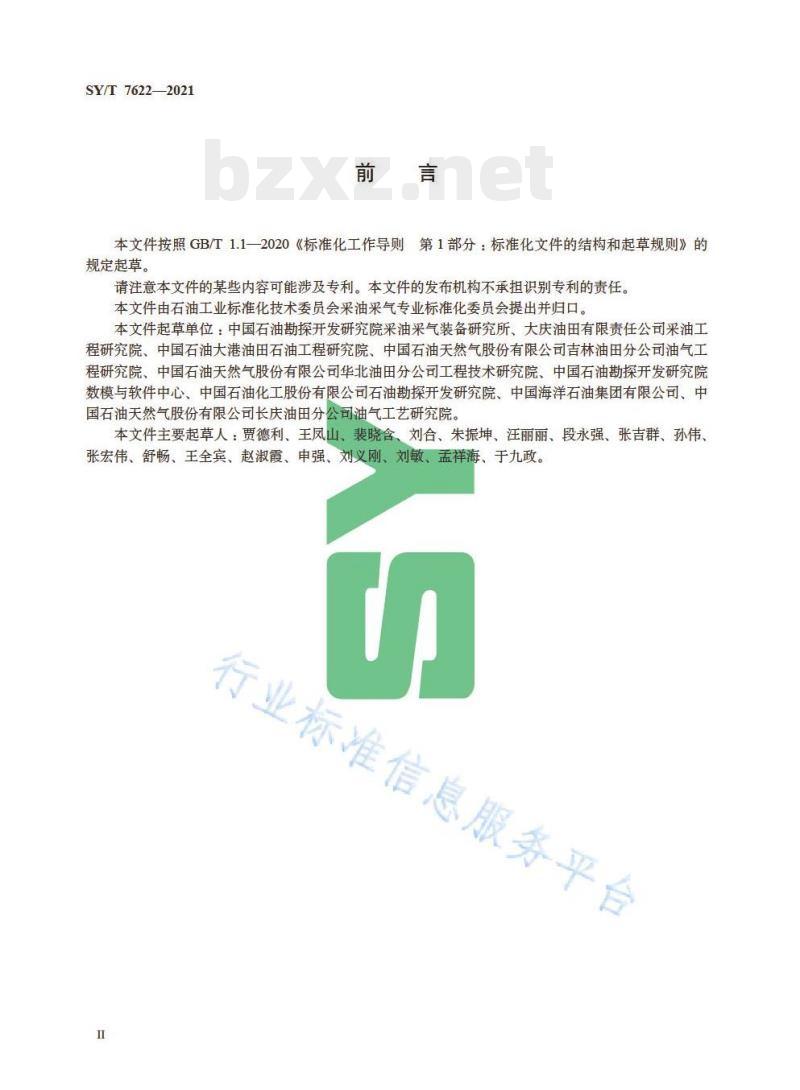

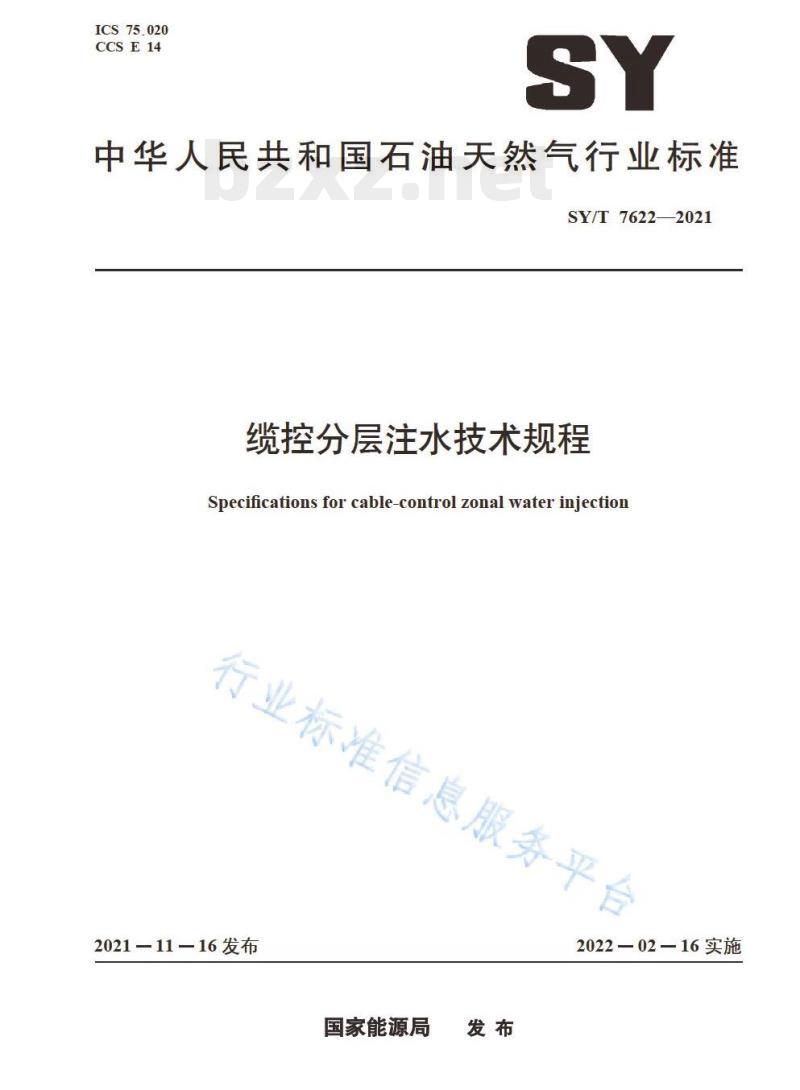

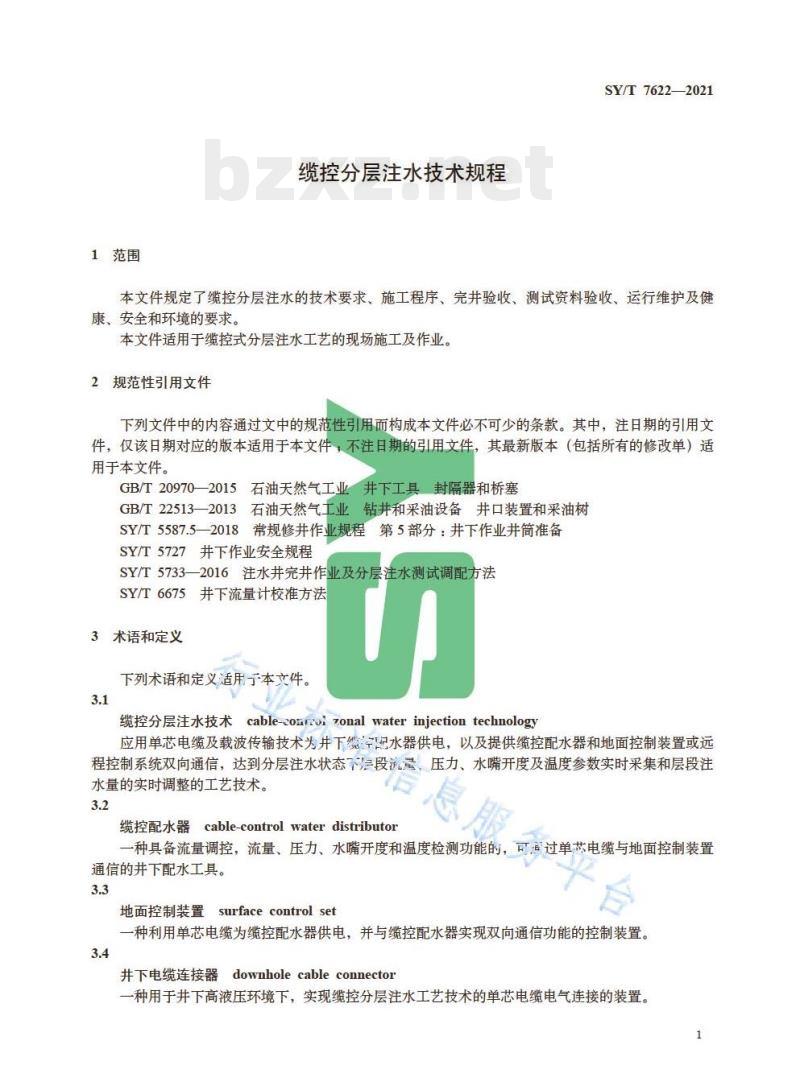

ICS 75.020; CCSE14 中华人民共和国石油天然气行业标准 SY/T7622-2021 缆控分层注水技术规程 Specifications for cable-control zonal water injection 2021-11-16 发布 国家能源局发布 2022-02-16 实施 前言 本文件按照 GB/T1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件可能涉及专利，本文件发布机构不承担识别专利责任。本文件由石油工业标准化技术委员会采油采气专业标准化委员会提出并归口，起草单位包括：中国石油勘探开发研究院采油采气装备研究所、大庆油田有限责任公司采油工程研究院、中国石油大港油田石油工程研究院、中国石油天然气股份有限公司吉林油田分公司油气工程研究院、中国石油天然气股份有限公司华北油田分公司工程技术研究院、中国石油勘探开发研究院数模与软件中心、中国石油化工股份有限公司石油勘探开发研究院、中国海洋石油集团有限公司、中国石油天然气股份有限公司长庆油田分公司油气工艺研究院。主要起草人：贾德利、王凤山、裴晓含、刘合、朱振坤、汪丽丽、段永强、张吉群、孙伟、张宏伟、舒畅、王全宾、赵淑霞、申强、刘义刚、刘敏、孟祥海、于九政。 1 范围 本文件规定了缆控分层注水的技术要求、施工程序、完井验收、测试资料验收、运行维护及健康、安全和环境的要求，适用于缆控式分层注水工艺现场施工及作业。 2 规范性引用文件 下列文件通过文中引用构成本标准条款，注日期的引用文件仅对应版本适用，不注日期的引用文件，其最新版本适用。包括：GB/T20970-2015 井下工具封隔器和桥塞、GB/T22513-2013 井口装置和采油树、SY/T5587.5-2018 常规修井作业规程第5部分：井下作业井筒准备、SY/T5727 井下作业安全规程、SY/T5733-2016 注水井完井作业及分层注水测试调配方法并下流量计校准方法、SY/T6675。 3 术语和定义 3.1 缆控分层注水技术 cable-control zonal water injection technology：应用单芯电缆及载波传输技术为井下缆控配水器供电，并提供缆控配水器和地面控制装置或远程控制系统双向通信，实现分层注水状态段流压力、水嘴开度及温度参数实时采集和层段注水量实时调整。 3.2 缆控配水器 cable-control water distributor：具备流量调控、流量、压力、水嘴开度和温度检测功能，可通过单芯电缆与地面控制装置通信的井下配水工具。 3.3 地面控制装置 surface control set：利用单芯电缆为缆控配水器供电，并实现双向通信功能的控制装置。 3.4 井下电缆连接器 downhole cable connector：用于井下高液压环境下，实现缆控分层注水工艺技术的单芯电缆电气连接装置。 4 技术要求 4.1 缆控分层注水工艺系统 缆控分层注水工艺系统示意图由下向上包括：导向丝堵、筛管、固定球座、缆控配水器、过电缆封隔器、井下电缆连接器、单芯电缆、井口密封器和地面控制装置。各组成部分功能如下：油管、导向丝堵、筛管、井下电缆连接器、固定球座、单芯电缆、井口密封器、缆控配水器、过电缆封隔器。
