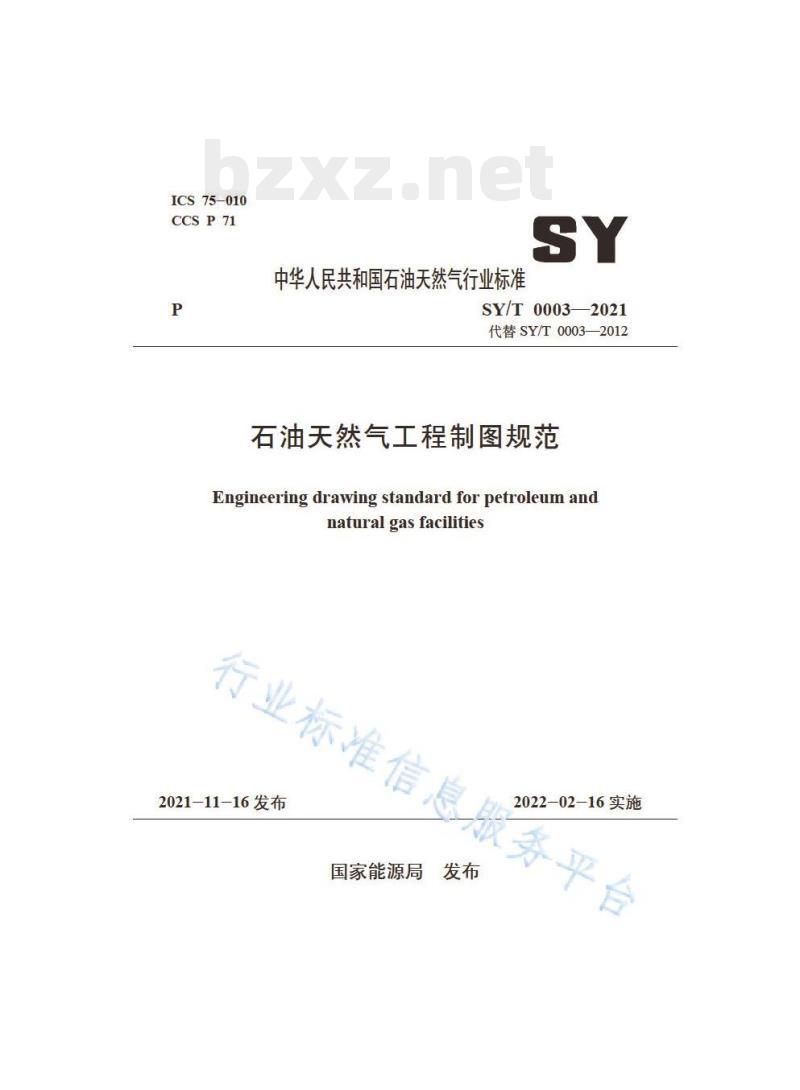

【SY石油天然气标准】 石油天然气工程制图规范

SY/T 0003——2021.Engineering drawing standard for petroleum and natural gas facilities.
1总则
1.0.1为提高石油天然气工程设计制图效率，保证制图质量，使油气田地面工程和油气储运工程设计制图做到基本规则统一、图面简洁清晰，制定本规范。
1.0.2本规范适用于新建、扩建和改建的陆上油气田地面工程、海洋油气田陆上终端工程、液化天然气站场工程、油气输送管道工程和油气储库工程的规划图、设计图、竣工图和标准图制图。
1.0.3对本规范中未做规定的图例、符号和代号，可根据需要在本规范的基础上派生，并应在图纸上注明。
1.0.4 石油天然气工程制图除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
2.4.4表示数量的数宁应用阿拉伯数字书写。例如:“三千五百六十五毫米应写成3565mm，一米应写成1m，一千克应写成1kg，一百二十五万吨应写成125×10t，五百千克每立方米应写成500kg/m'，八百立方米每天应写成80Om3/d，百分之四十应写成40%，四分之三应写成3/4”等。
2.4.5带有相同单位尺寸的数字，每个数字后面都应标注单位符号。例如:“240mm×120mm× 60mm”。
2.4.6表示带量纲的数值范围时，应在每个数字后面都标注单位符号或将数字用括号括起来，在数字后面标注计量单位，例如:“10N~ 15N”“1× 10'mm5 ×10'mm”“(10 ~ 15)N”“(1×10~5×10*) mm”。
2.5方位
2.5.1风玫瑰和建筑方位简图上应标出建北方向与北方向的夹角，夹角不宜大于45°，可精确到分。箭头长度宜为箭头底部宽度的4倍，建北方向轴线长度宜为6cm，见图2.5.1。
2.5.2指北针宜用粗实线绘制，箭头长度宜为箭头底部宽度的4倍，北方向轴线长度宜为6cr，见图2.5.2。
2.5.3建北图宜用细实线绘制，指针内涂黑。图中圆的直径宜为24mm，指针尾部宽度宜为3mm。如需用较大直径的建北指针时，其尾部宽度宜为圆直径的1/8。建北指针头部应注明“建北”，见图2.5.3。
