【其他行业标准】 仪器灯泡 第4部分：单色低压钠灯

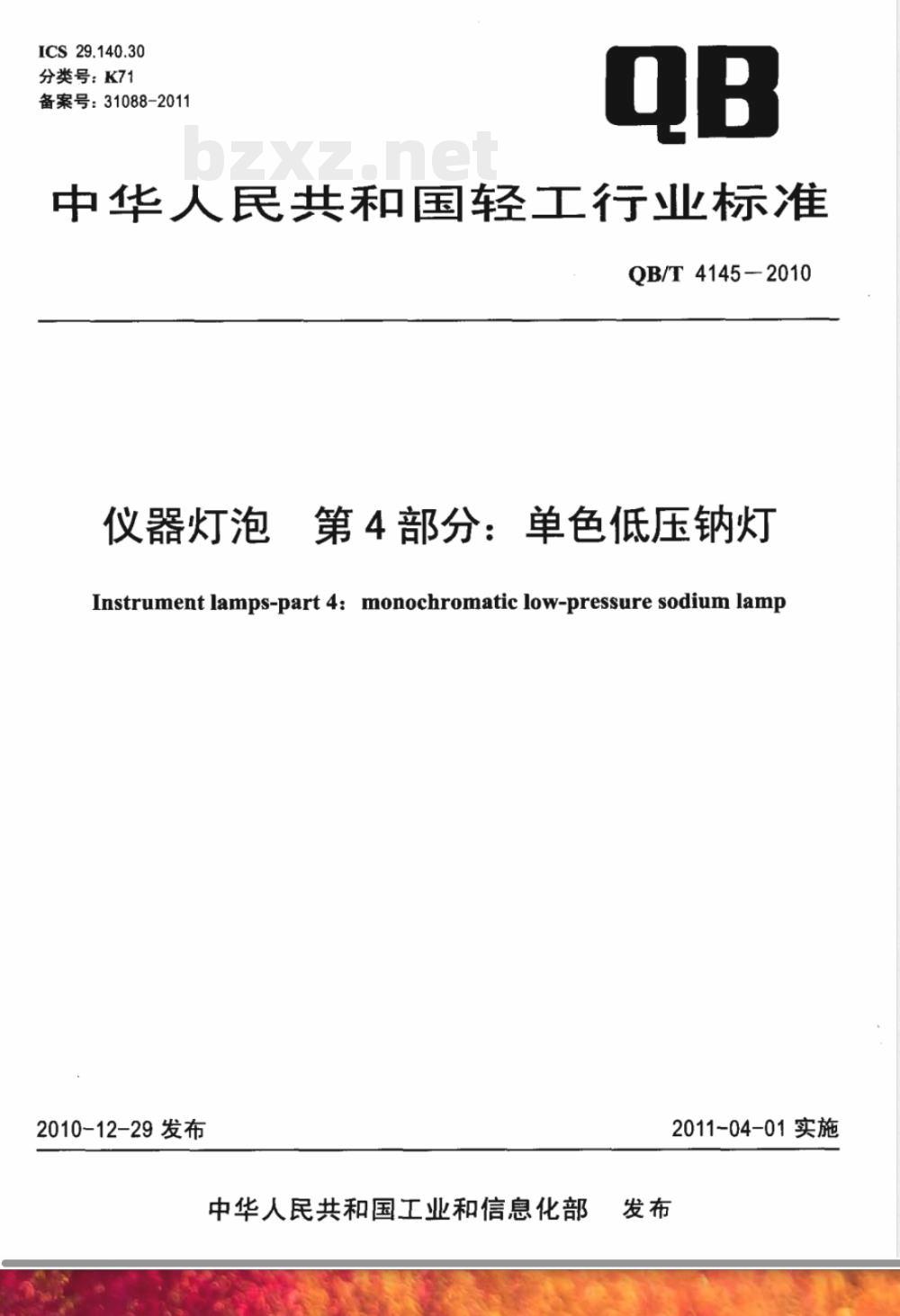

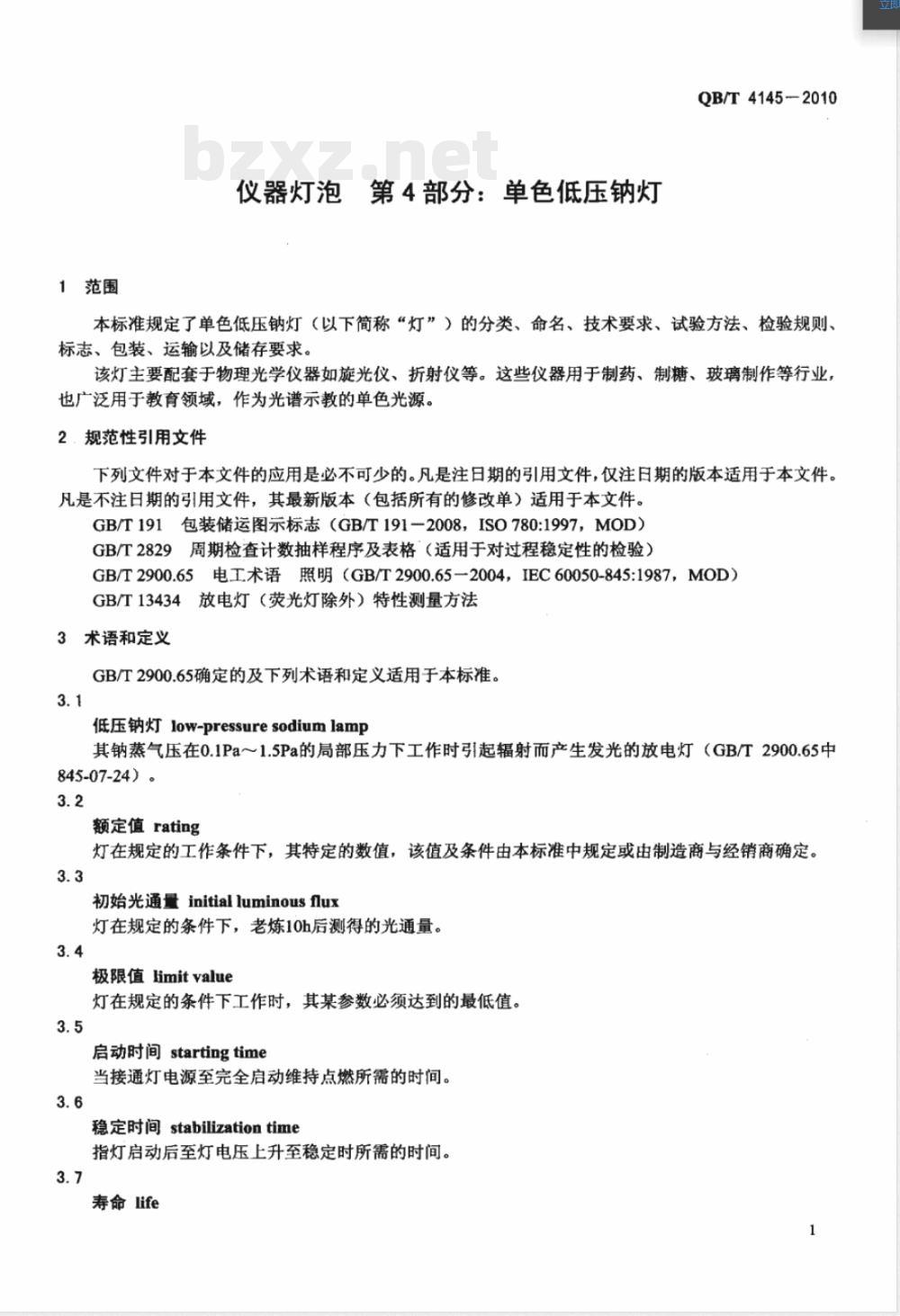

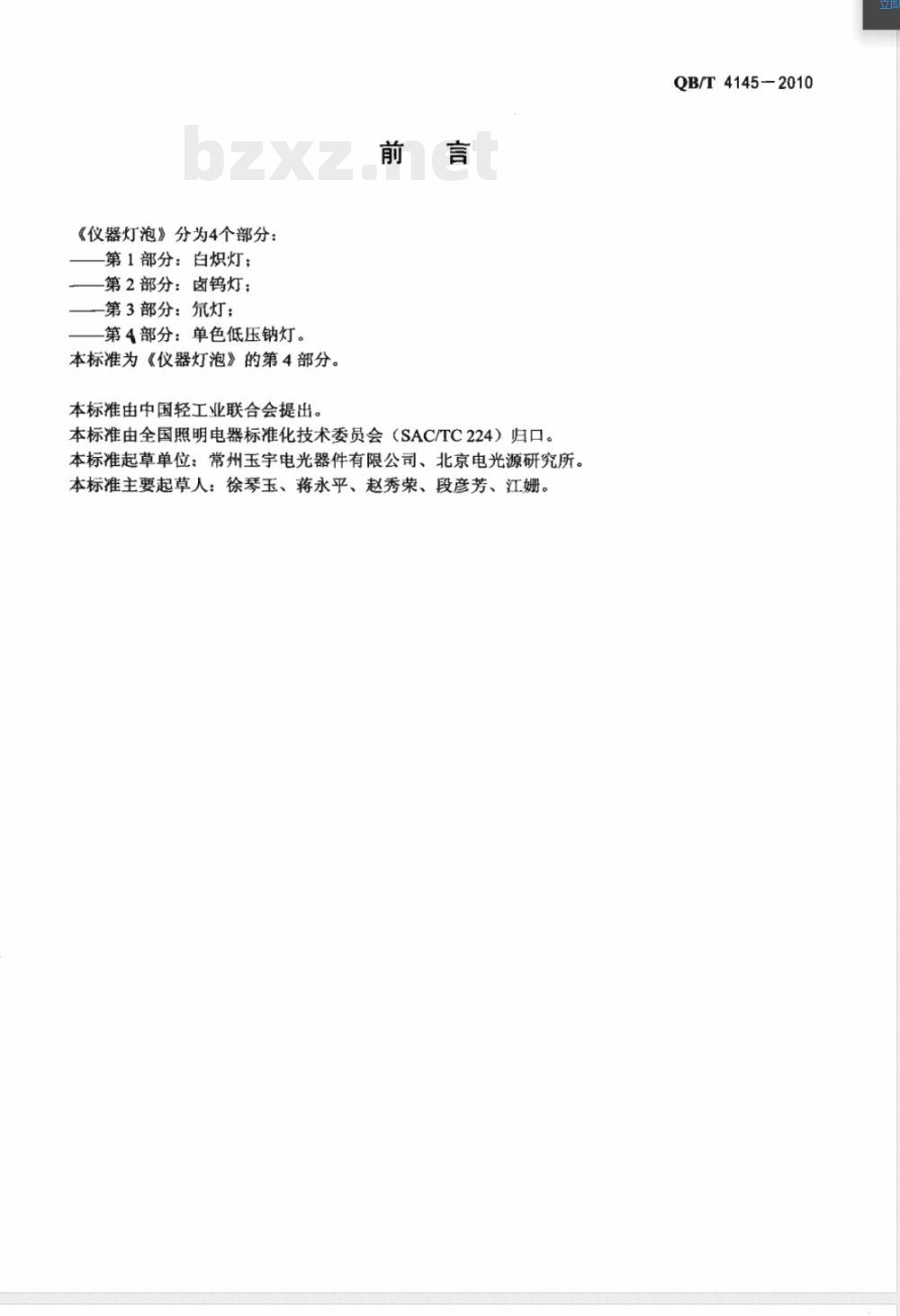

ICS 29.140.30 分类号：K71 备案号：31088-2011 QB 中华人民共和国轻工行业标准 QB/T4145-2010 仪器灯泡 第4部分：单色低压钠灯 Instrument lamps - Part 4: monochromatic low-pressure sodium lamp 2010-12-29发布 2011-04-01实施 中华人民共和国工业和信息化部 发布 《仪器灯泡》分为4个部分： 第1部分：白炽灯； 第2部分：卤钨灯； 第3部分：氙灯； 第4部分：单色低压钠灯。 本部分为《仪器灯泡》第4部分，由中国轻工业联合会提出。 前言 本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。 本标准起草单位：常州玉宇电光器件有限公司、北京电光源研究所。 本标准主要起草人：徐琴玉、蒋永平、赵秀荣、段彦芳、江姗。 1 范围 本标准规定了单色低压钠灯（以下简称“灯”）的分类、命名、技术要求、试验方法、检验规则、标志、包装、运输及贮存要求。 该灯主要配套于物理光学仪器，如旋光仪、折射仪等。这些仪器用于制药、制糖、玻璃制造等行业，也广泛用于教育领域，作为光谱示教的单色光源。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用本文件。 GB/T191 包装储运图示标志 GB/T2829 周期检查计数抽样程序及表格 GB/T2900.65 电工术语 照明 GB/T13434 放电灯（荧光灯除外）特性测量方法 3 术语和定义 GB/T2900.65界定的及下列术语和定义适用于本标准。 3.1 低压钠灯 钠蒸气压在0.1Pa～1.5Pa的局部压力下工作时产生辐射发光的放电灯。 3.2 额定值 灯在规定工作条件下的特定数值。 3.3 初始光通量 灯在规定条件下老炼10h后测得的光通量。 3.4 极限值 灯在规定条件下工作时必须达到的最低参数值。 3.5 启动时间 接通电源至完全启动维持点燃所需时间。 3.6 稳定时间 灯启动后至灯电压上升至稳定状态所需时间。 3.7 寿命 灯光通量下降至初始光通量70%时的点燃时间，或钠双线（589.0nm、589.6nm）两侧10nm范围内杂散谱线相对强度超过钠双线10%的时间，满足其一即为寿命终止。 3.8 平均寿命 全部被试灯寿命的算术平均值。个别灯寿命不应低于平均寿命的50%。当点燃至规定平均寿命150%时试验结束。 4 分类和型号命名 4.1 分类 该灯分为插入式和旋入式两类。 4.2 型号命名 型号由三部分组成：灯的代号（NDD表示单色低压钠灯）、功率、灯头形式（X表示旋入式，C表示插入式），中间用“/”分隔。 示例：NDD20/X表示20W旋入式单色低压钠灯；NDD20/C表示20W插入式单色低压钠灯。 4.3 灯的型式及主要尺寸 旋入式与插入式结构见图1、图2（原图未完整保留）。主要尺寸见表1。 表1 灯的主要尺寸（单位：mm） NDD20/X：全长≤158，外径≤29，光中心高度75±2，发光区长度20，灯头E27。 NDD20/C：全长≤155，外径≤29，光中心高度90±2，发光区长度20，灯头S8AES。 5 技术要求 5.1 外观质量 5.1.1 灯头与灯管应同轴，不应有目视可见明显偏斜。 5.1.2 外泡壳应无失透、发黑、污点等影响透过率的缺陷。 5.1.3 灯头与灯引出线焊点应光滑，无虚焊等缺陷。
