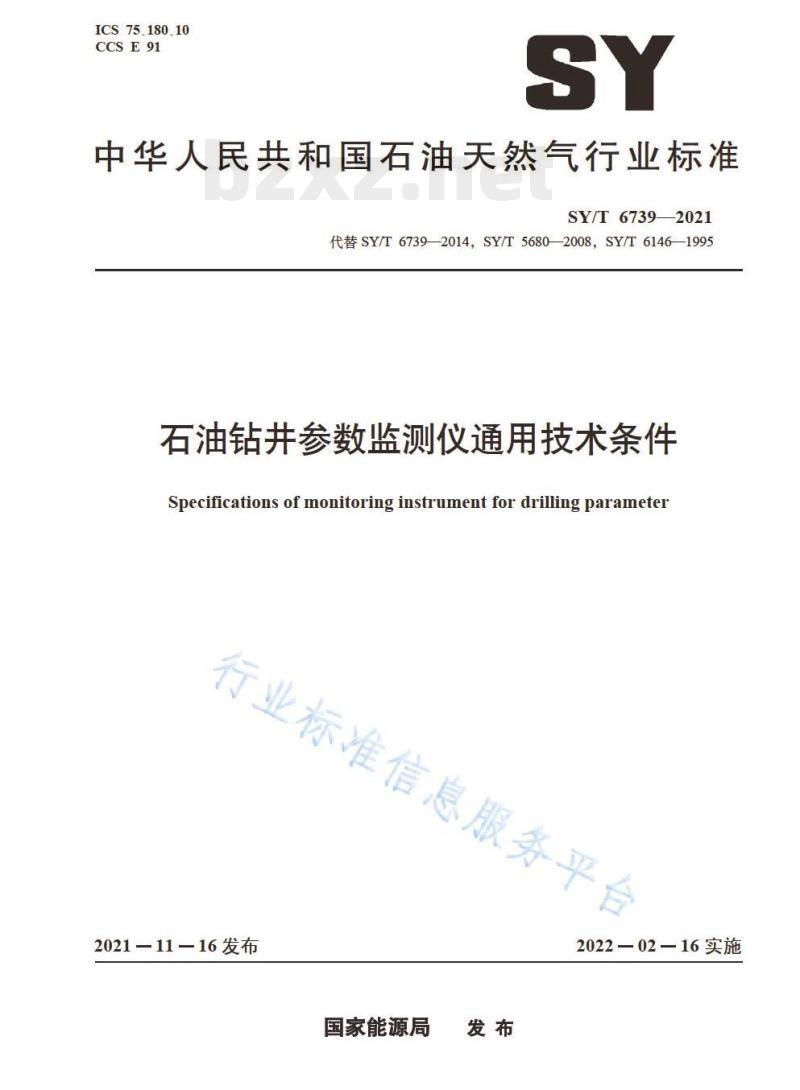

【SY石油天然气标准】 石油钻井参数监测仪通用技术条件

ICS75.180.10
CCSE91
中华人民共和国石油天然气行业标准SY/T 67392021
代替SY/T6739—2014，SY/T5680—2008，SY/T6146—1995石油钻并参数监测仪通用技术条件Specifications of monitoring instrument for drilling parameter行业标准信息服务平台
2021—11—16发布
国家能源局
2022一02一16实施
行业标准信息服务平台
1范围
2规范性引用文件
3术语和定义
原理与组成
环境条件
仪器性能指标
试验方法
试验设备
环境条件试验
电源适应性试验
安全试验
外观检验
仪器性能指标试验
7检验规则
出厂检验
型式检验
判定规则
8标志、包装、运输、贮存
附录A（规范性）
附录B（规范性）
附录C（规范性）
前台计算机和后台计算机
无线传感器系统
钻井参数监测仪扩展功能
SY/T6739—2021
行业标准信息服务平台
SY/T67392021

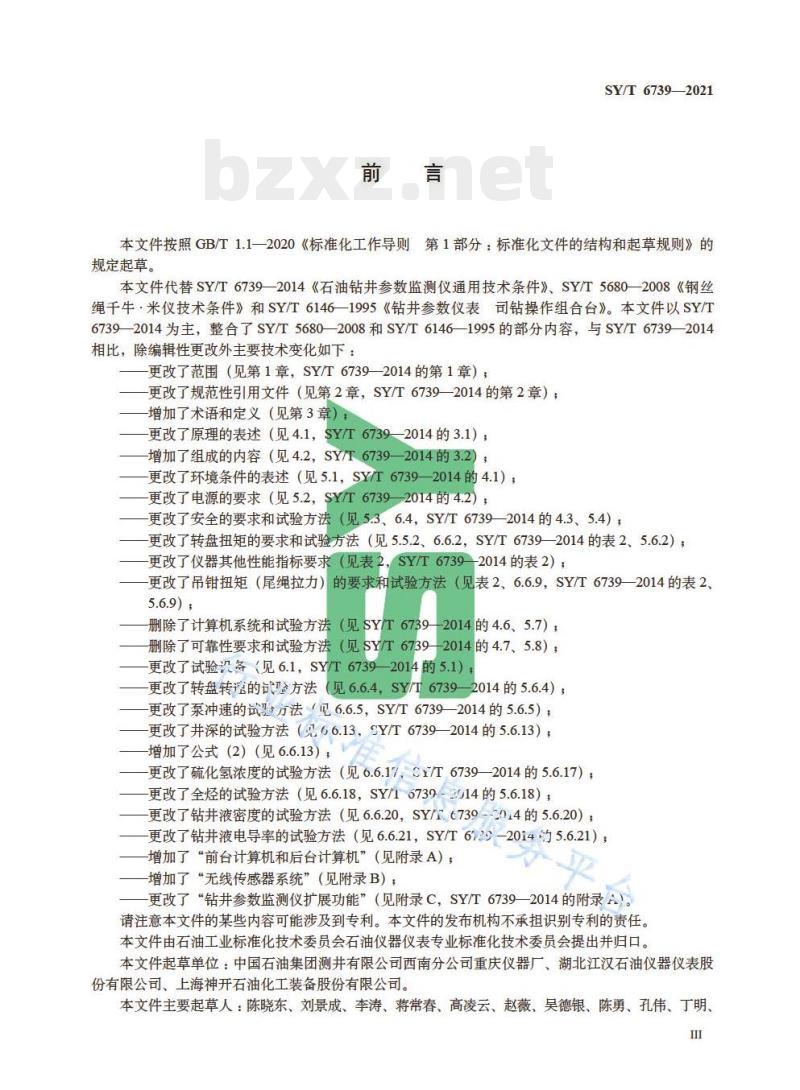

本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T67392014《石油钻井参数监测仪通用技术条件》、SY/T5680—2008《钢丝绳千牛·米仪技术条件》和SY/T6146一1995《钻井参数仪表司钻操作组合台》。本文件以SY/T67392014为主，整合了SY/T5680—2008和SY/T6146—1995的部分内容，与SY/T67392014相比，除编辑性更改外主要技术变化如下：更改了范围（见第1章，SY/T67392014的第1章），更改了规范性引用文件（见第2章，SY/T67392014的第2章），增加了术语和定义（见第3章）
更改了原理的表述（见4.1，SY/T67392014的3.1），增加了组成的内容（见4.2，SY/T67392014的3.2）；更改了环境条件的表述（见5.1，SY/T67392014的4.1）：更改了电源的要求（见5.2，SY/T67392014的4.2），更改了安全的要求和试验方法（见5.3、6.4，SY/T6739—2014的4.3、5.4）；更改了转盘扭矩的要求和试验方法（见5.5.2、6.6.2，SY/T67392014的表2、5.6.2），更改了仪器其他性能指标要求（见表2，SY/T67392014的表2）；更改了吊钳扭矩（尾绳拉力）的要求和试验方法（见表2、6.6.9，SY/T67392014的表2、5.6.9)，
删除了计算机系统和试验方法（见SY/T67392014的4.6、5.7），删除了可靠性要求和试验方法（见SY/T67392014的4.7、5.8），更改了试验设备（见6.1，SY/T6739—2014的5.1）更改了转盘转速的试验方法（见6.6.4，SY/T67392014的5.6.4），更改了泵冲速的试方法（见6.6.5，SY/T6739—2014的5.6.5）；更改了并深的试验方法（66.13，SY/T67392014的5.6.13）：增加了公式（2）（见6.6.13），更改了硫化氢浓度的试验方法（见6.6.17，Y/T6739—2014的5.6.17）；更改了全烃的试验方法（见6.6.18，SY/16739-14的5.6.18），更改了钻并液密度的试验方法（见6.6.20，SY/6739—2014的5.6.20）；更改了钻井液电导率的试验方法（见6.6.21，SY/T612-2014的5.6.21）；增加了“前台计算机和后台计算机”（见附录A）；增加了“无线传感器系统”（见附录B）更改了“钻并参数监测仪扩展功能”（见附录C，SY/T67392014的附录A）请注意本文件的某些内容可能涉及到专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会石油仪器仪表专业标准化技术委员会提出并归口。本文件起草单位：中国石油集团测井有限公司西南分公司重庆仪器厂、湖北江汉石油仪器仪表股份有限公司、上海神开石油化工装备股份有限公司。本文件主要起草人：陈晓东、刘景成、李涛、蒋常春、高凌云、赵薇、吴德银、陈勇、孔伟、丁明SY/T 6739-2021
王敏。
本文件及其所代替文件的历次版本发布情况为：2008年首次发布为SY/T6739—2008，-2014年第一次修订时，整合了SY/T5097一2006《钻（修）井多参数仪技术条件》的内容（SY/T5097—2006的历次版本发布情况为：SY/T5097—1996）；本次为第二次修订，修订时，整合了SY/T56802008《钢丝绳千牛·米仪技术条件》和SY/T61461995《钻井参数仪表司钻操作组合台》的内容（SY/T5680—2008的历次版本发布情况为：SY/T5680—1995，SY/T6146—1995的历次版本发布情况为：SY/T61461995)。
行业标准信息服务平台
1范围
石油钻并参数监测仪通用技术条件SY/T 67392021
本文件规定了石油钻井参数监测仪（以下简称“仪器”）的组成、要求、试验方法、检验规则及标志、包装、运输和贮存。
本文件适用于仪器的制造、检验和质量评价。钻（修）并作业过程中与钻机配套使用的单一参数或组合参数的仪器，均应执行本文件的相应条款。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191
包装储运图示标志
GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.5环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.10环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.17
电工电子产品环境试验第2部分试验方法试验Ka：盐雾GB/T2423.38环境试验第2部分：试验方法试验R：水试验方法和导则GB/T2424.1环境试验第3部分：支持文件及导则低温和高温试验GB3836.1爆炸环境第1部分：设备通用要求GB/T6587—2012电子测量仪器通用规范GB/T13384机电产品材装通用技术条件GB50343—2012建筑物电子信皇系统防雷技术规范APIPubl3855：1991井场信息专输规[Conventionsandimplementationguidelinesforediwellsite信息服务平台
informationtransferspecification(wits)]3术语和定义
本文件没有需要界定的术语和定义。4原理与组成
4.1原理
数据采集单元采集各参数传感器的信号，通过有线或无线的方式分别发送到显示表台（含模拟显示表或液晶显示表）和前台计算机（含数据处理软件）进行显示。有线方式仪器依据CAN（或485）总线进行系统集成，按照TCP/IP等通信协议组建有线或无线局域网，可实现CAN双机热备份、多屏1
SY/T6739-2021
实时监测。后台计算机（含数据存储软件）可实现参数显示、存储和曲线、报表的打印。前台计算机和后台计算机的硬件和软件要求见附录A。采用无线方式传输信号的传感器系统，其组成、功能及要求见附录B。
现场数据采用石油行业井场数据传输标准（WITS）转换后，通过远程传输系统将现场数据传输到信息中心，实现钻井参数的远程监测、网络浏览和数据存储。仪器可通过OPC等通信协议与钻机电控系统实现数据交换，能显示和记录钻井设备参数、发动机参数、电机参数和随钻测量参数。扩展的功能和测量参数见附录C。
4.2组成
仪器由野外组件和室内组件两部分组成：a）野外组件：包括多种传感器、数据采集单元、显示表台、前台计算机、前台通信单元等：b）室内组件：包括UPS电源、数据采集系统、后台通信单元、后台计算机、打印机等。5要求
5.1环境条件
5.1.1温度
仪器在下列温度条件下应正常工作a）野外组件：-20℃~+55℃；
b）室内组件：10℃～30℃。
5.1.2湿度
室内组件：30℃（20%~70%）RH，无冷凝。5.1.3雨淋
野外组件承受的降雨强度为100mm/h土20mm/h5.1.4冲击
仪器中对冲击有特别限制的部件，冲击武险要求如下：a）加速度：49.0m/s2，
b）波形：半正弦波；
c）冲击持续时间：大于或等于1lms。5.1.5振动
a）频率范围：5Hz~55Hz~5Hz；
b）加速度：29.4m/s2，
e）扫频速率：1oct/min，三轴向扫频；d）振动持续时间：大于或等于30min。2
5.1.6盐雾
SY/T6739—2021
用于海洋钻井平台的仪器，应进行海上防腐设计。仪器在海洋环境条件下零部件应无锈蚀。必要时，其暴露于海洋环境的组件应按下列要求进行中性盐雾试验（NSS）：a）盐溶液浓度：5%土1%（质量分数）：b）盐雾沉降量：1.0mL/h~2.0mL/h（80cm2的面积）c）连续雾化时间：168h。
5.2电源
交流输人电压220V±22V/110V±11V，对应频率50Hz±3Hz/60Hz±3Hz。5.3安全
5.3.1绝缘性能：仪器供电电路与外壳之间的绝缘电阻应不低于20MQ【500V（直流电]。5.3.2防爆性能：根据仪器各部分使用的环境条件，电气设备应符合GB3836.1的要求，可在爆炸性气体环境具有ⅡB危险等级、温度组别不低于T4（135℃）组、1区或2区危险场所使用。5.3.3抗电强度：仪器供电线路与机壳间能经受1000V（直流电），历时1min的抗电强度试验，不应有火花、电弧、击穿现象产生。5.3.4防雷性能：具有雷电防护要求的仪器，其防护等级按照GB50343一2012表4.3.1中C级确定，防雷设计应满足GB50343—2012中第5章的要求。5.4外观
仪器表面无变形和划伤，面板文字和符号清晰端正，各旋钮或按键应能正常操作，文字、符号标识及显示窗口清晰。
有准信您服务
5.5仪器性能指标
5.5.1大钩悬重参数
a）测量范围见表1。
b）系统测量误差：
机械显示表误差：±1.5%：
电子显示表及记录误差：±1.5%圆盘记录仪记录误差：土2.5%。c）灵敏限：不大于最大死绳拉力值的0.5%。表1大钩悬重测量范围
大钩悬重仪型号
最大死绳拉力
游车绳数
酬量范围
010080
0~8640
0~8400
0~7200
SY/T 6739—2021
大钩悬重仪型号
最大死绳拉力
表1（续）
游车绳数
测量范围
0~7840
0~6720
0~6440
0~5880
0~5040
0-4200
0~5740
0~4920
0-4100
0~4200
0~3500
0~2800
0~4080
0~3400
0~2720
0~3600
0~3000
0-2880
0~2400
0~1920
0~2000
0~1600
0~1200
0~1800
0-1440
0~1080
0~1200
转盘扭矩参数
链条驱动转盘扭矩
链条驱动转盘扭矩要求
a）测量范围：0～500（当量值，对应压力0MPa～10MPa），b）系统测量误差：±2.5%。
5.5.2.2电机驱动转盘扭矩
电机驱动转盘扭矩要求：
a）测量范围：0kN·m~62kN·m（对应电机驱动电流0A~1500A）b）系统测量误差：±1.5%。
5.5.3其他工程参数性能指标
仪器其他工程参数性能指标见表表2仪器其他工程参数性能指标
参数名称bzxZ.net
大钩高度
转盘转速
泵冲速
冲程/min
立管压力
套管压力
钻井液出口流量
(相对值）
测量范围
显示方式：0~100%
显示误差
系统测量误差
SY/T67392021
记录误差
SY/T6739--2021
参数名称
吊钳扭矩（尾绳拉力）
钻井液体积
钻井液补偿体积
钢丝绳千牛·米
1okN-m
累计泵冲
钻井液体积差
硫化氢浓度
钻井液温度
钻井液密度
钻井液电导率
试验方法
试验设备
试验设备包括：
测量范围
0~99.99（单池）
0~9999.99
0~99999999
表2（续）
显示误差
系统测量误差
土2.5m（仪器应具有修正功能）土1m（仪器应具有修正功能）
0~999999（单泵累计泵冲
0~99999999（总累计泵冲）
J-100%LEL
活塞式压力计，准确度：0.05级；±1.5%
±5%LEL
+0.05g/cm2
记录误差
±1m（仪器应
具有修正功能）
±5%LEL
±0.02g/cm3
