【其他行业标准】 灯用玻壳 R型玻壳尺寸系列

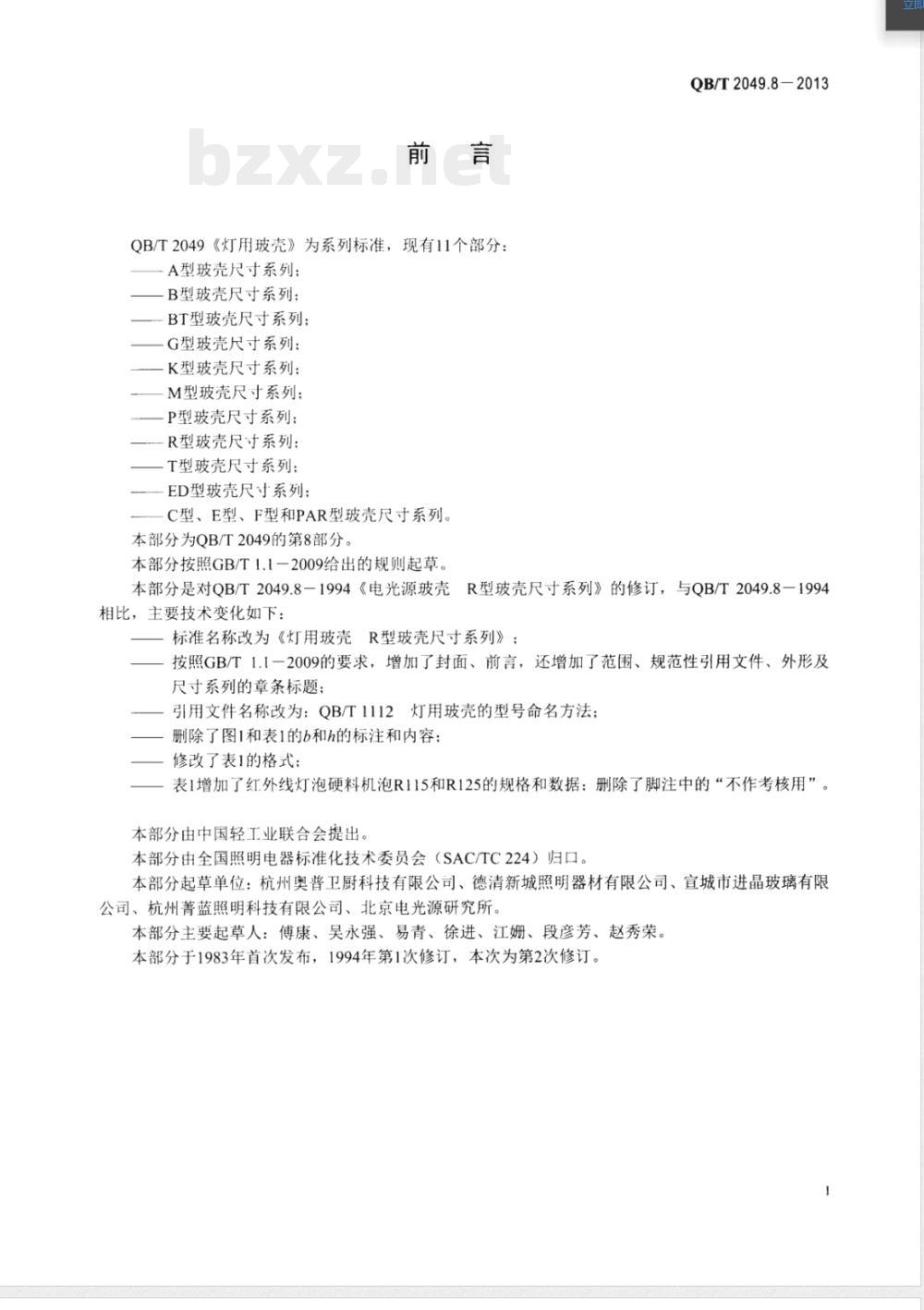

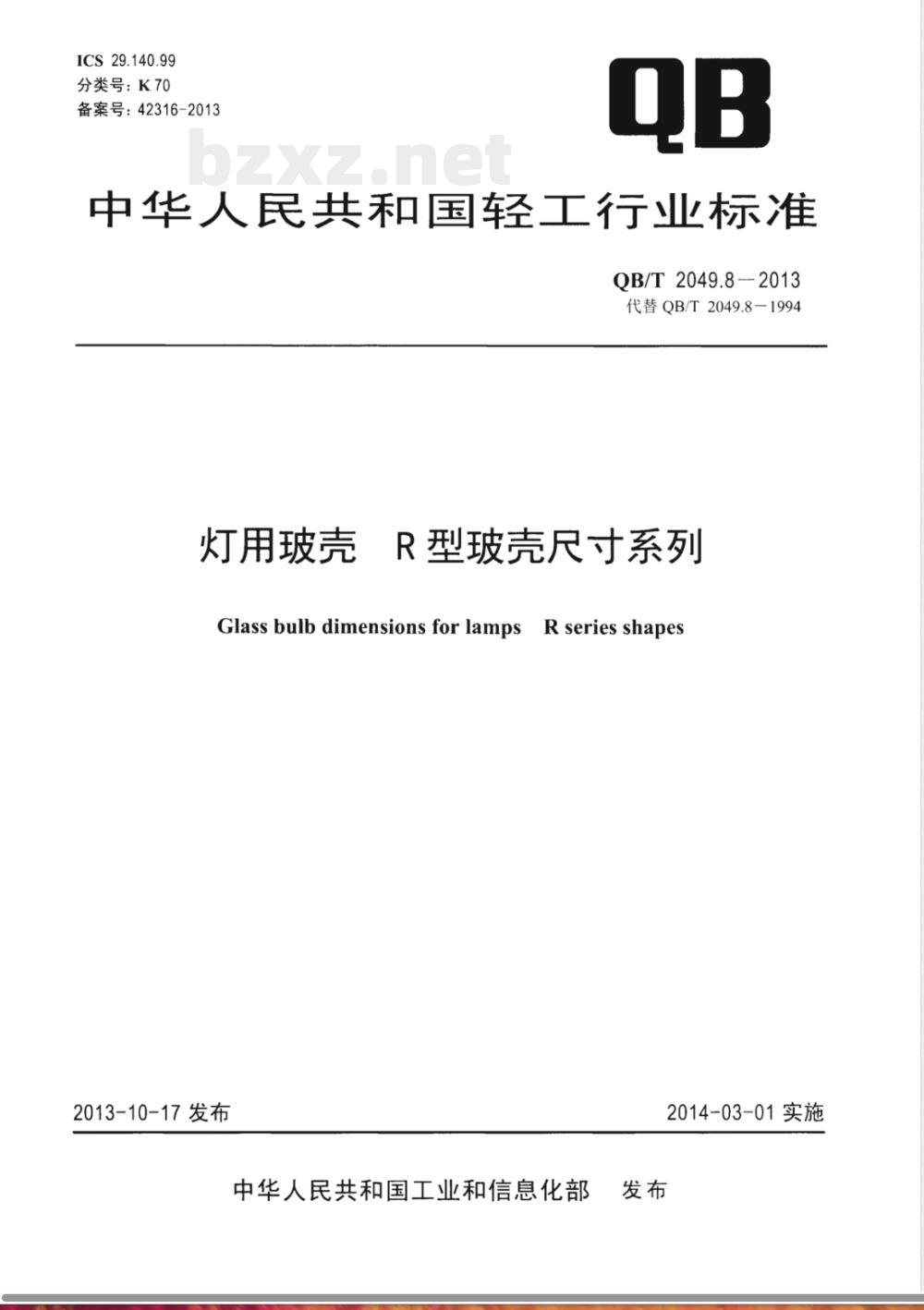

ICS 29.140.99 分类号：K70 备案号：42316-2013 QB 中华人民共和国轻工行业标准 QB/T 2049.8-2013 代替 QB/T 2049.8-1994 灯用玻壳 R型玻壳尺寸系列 Glass bulb dimensions for lamps R series shapes 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 QB/T 2049《灯用玻壳》为系列标准，共包括11个部分：A型、B型、BT型、G型、K型、M型、P型、R型、T型、ED型以及C、E、F和PAR型玻壳尺寸系列。本部分为第8部分。 本部分按照GB/T 1.1—2009的规则起草。 与QB/T 2049.8-1994相比，本次修订主要变化包括：标准名称修改为《灯用玻壳 R型玻壳尺寸系列》；完善封面及章节结构；调整引用文件；修正图表标注；优化表格格式；增加部分规格参数；删除部分非考核内容等。 本部分由中国轻工业联合会提出，由全国照明电器标准化技术委员会（SAC/TC224）归口。 本部分起草单位：杭州奥普卫厨科技有限公司、德清新城照明器材有限公司、宣城市进晶玻璃有限公司、杭州菁蓝照明科技有限公司、北京电光源研究所。 本部分主要起草人：傅康、吴永强、易青、徐进、江姗、段彦芳、赵秀荣。本部分于1983年首次发布，1994年第一次修订，本次为第二次修订。 1 范围 本部分规定了灯用R型玻壳外形及主要尺寸系列。 2 规范性引用文件 本文件引用QB/T 1112《灯用玻壳的型号命名方法》（QB/T 1112-2013，IEC/TR 60887:2010，IDT）。 3 外形及尺寸系列 3.1 R型玻壳外形 R型玻壳的外形应符合图1的要求。 3.2 R型玻壳尺寸系列 R型玻壳主要尺寸应符合表1规定（单位：mm）。 R型玻壳型号及主要尺寸如下： R35：D 35±1.0，d 19±1.0，R 9，R2 32，R3 48，La 64，ra 12 R45：D 45±1.0，d 30±1.0，R 6，R2 45，R3 30，La 75，ra 6 R63：D 63±1.0，d 33±1.0，R 10，R2 65，R3 50，La 100，ra 10 R80：D 80±1.0，d 37±1.0，R 15，R2 80，R3 60，La 120，ra 15 R90：D 90±1.0，d 37±1.0，R 15，R2 80，R3 65，La 125，ra 15 R95：D 95±1.0，d 37±1.0，R 15，R2 80，R3 85，La 150，ra 18 R100：D 100±1.5，d 37±1.0，R 17，R2 90，R3 70，La 145，ra 15 R110：D 110±1.5，d 37±1.0，R 17，R2 100，R3 80，La 150，ra 20 R115：D 115±1.5，d 40±1.0，R 22，R2 90，R3 75，La 170，ra 50 R120：D 120±1.5，d 40±1.0，R 27，R2 94，R3 150，La 220，ra 18 R125-1：D 125±2.0，d 40±1.0，R 30，R2 80，R3 120，La 210，ra 30 R125-2：D 125±2.0，d 40±1.0，R 25，R2 115，R3 100，La 165，ra 50 R135：D 135±2.0，d 45±1.0，R 39，R2 86，R3 84，La 260，ra 25 R150：D 150±2.0，d 50±1.0，R 39，R2 120，R3 100，La 220，ra 38 注：“*”为参考尺寸。
