【其他行业标准】 灯用玻壳 K型玻壳尺寸系列

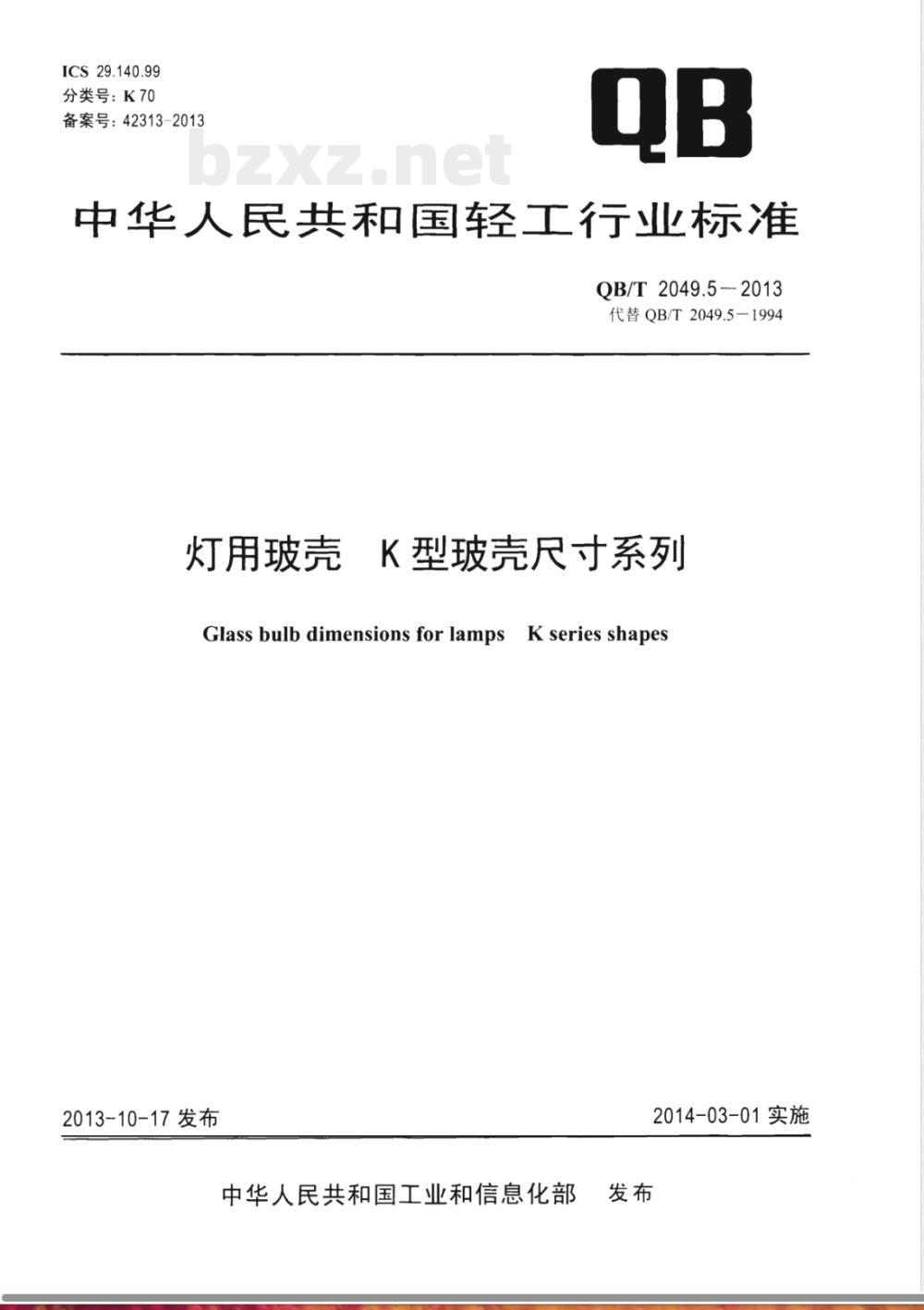

ICS 29.140.99 分类号：K70 备案号：42313-2013 QB 中华人民共和国轻工行业标准 QB/T 2049.5—2013 代替 QB/T 2049.5—1994 灯用玻壳 K型玻壳尺寸系列 Glass bulb dimensions for lamps K series shapes 2013-10-17 发布 中华人民共和国工业和信息化部 发布 2014-03-01 实施 前言 QB/T 2049《灯用玻壳》为系列标准，现有11个部分：A型玻壳尺寸系列、B型玻壳尺寸系列、BT型玻壳尺寸系列、G型玻壳尺寸系列、K型玻壳尺寸系列、M型玻壳尺寸系列、P型玻壳尺寸系列、R型玻壳尺寸系列、T型玻壳尺寸系列、ED型玻壳尺寸系列，以及C型、E型、F型和PAR型玻壳尺寸系列。 本部分为QB/T 2049的第5部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分是对QB/T 2049.5—1994《电光源玻壳 K型玻壳尺寸系列》的修订，与1994版相比主要技术变化如下： — 标准名称修改为《灯用玻壳 K型玻壳尺寸系列》； — 按GB/T 1.1—2009要求增加封面、前言及规范性引用文件等章节标题； — 引用文件更新为QB/T 1112《灯用玻壳的型号命名方法》； — 修改表格格式并统一数据有效数字； — 表1中增加角度α的单位及上标a等内容。 1 范围 本部分规定了灯用K型玻壳的外形及主要尺寸系列。 2 规范性引用文件 本文件对于本标准的应用是必不可少的。 QB/T 1112 灯用玻壳的型号命名方法（QB/T 1112—2013，IEC/TR 60887:2010，IDT） 3 外形及尺寸系列 3.1 K型玻壳外形 K型玻壳外形应符合图1的规定。 3.2 K型玻壳尺寸系列 K型玻壳主要尺寸应符合表1规定（单位：mm）。 表1 K型玻壳尺寸系列 型号：K50、K55、K60、K65、K70、K75 主要尺寸： D：50±1.0、55±1.0、60±1.0、65±1.0、70±1.0、75±1.0 d：33±1.0、33±1.0、33±1.0、37±1.0、40±1.0、40±1.0 R：37.5、40.0、42.5、45.0、47.5、50.0 R2：10.5、13.0、15.5、18.0、20.5、23.0 r：22、22、22、22、22、22 L：90、105、120、120、130、140 α：55°、55°、55°、55°、55°、55° 本标准由中国轻工业联合会提出，全国照明电器标准化技术委员会（SAC/TC224）归口。 起草单位包括德清新城照明器材有限公司、杭州菁蓝照明科技有限公司、北京电光源研究所等。 主要起草人包括易青、吴永强、段彦芳、江娜姗、赵秀荣。 本标准于1994年首次发布，本次为第一次修订。
