【SY石油天然气标准】 随钻测井资料处理与解释规范

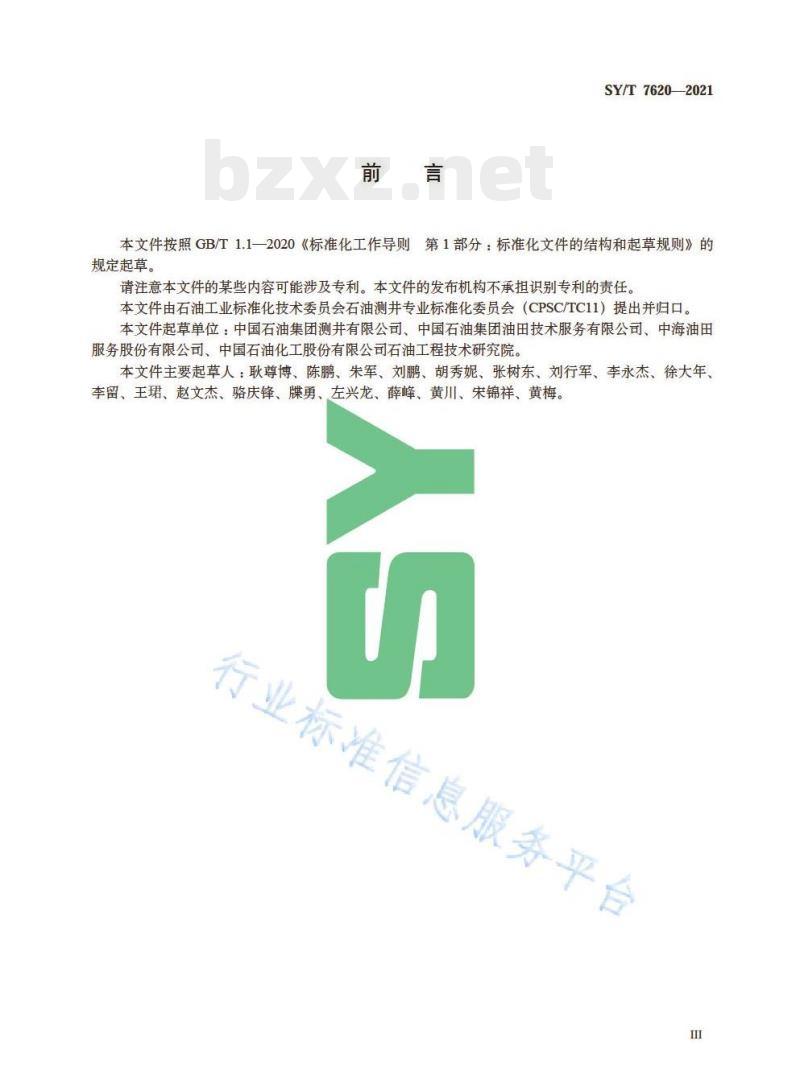

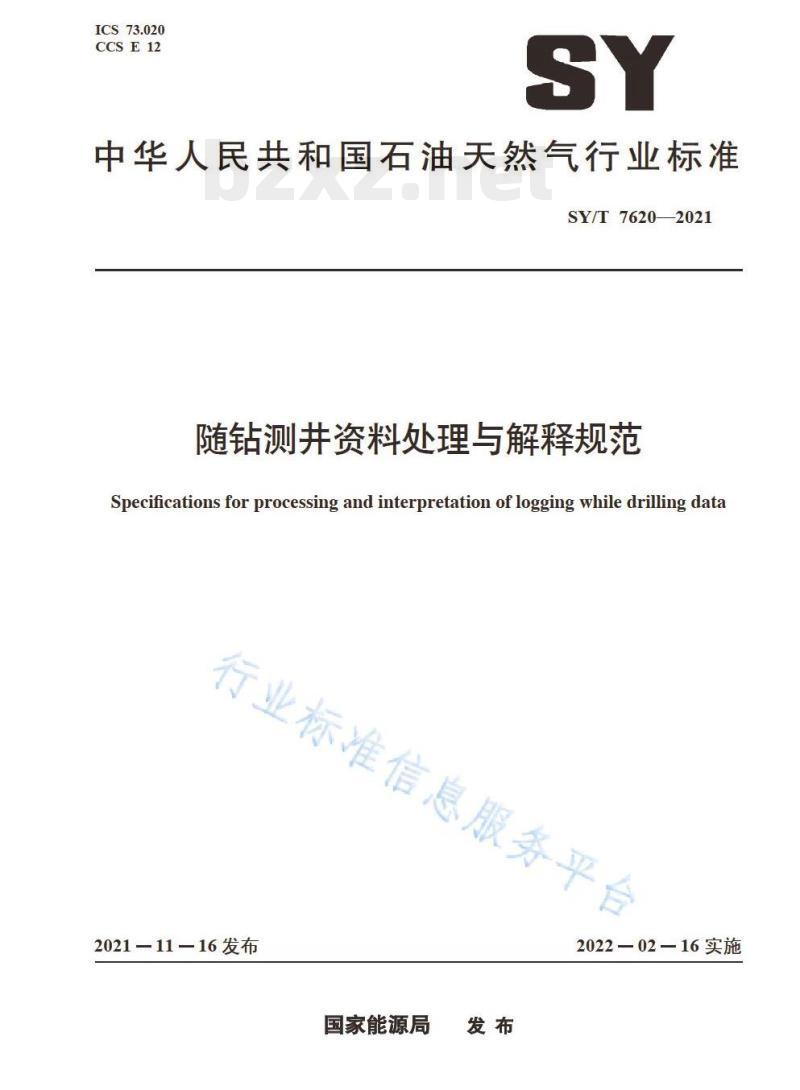

ICS 73.020 CCS E12 SY 中华人民共和国石油天然气行业标准 SY/T 7620-2021 随钻测井资料处理与解释规范 Specifications for processing and interpretation of logging while drilling data 发布：2021-11-16 实施：2022-02-16 发布机构：国家能源局 前言 本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 本文件由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本文件起草单位：中国石油集团测井有限公司、中国石油集团油田技术服务有限公司、中海油田服务股份有限公司、中国石油化工股份有限公司石油工程技术研究院。 本文件主要起草人包括：耿尊博、陈鹏、朱军、刘鹏、胡秀妮、张树东、刘行军、李永杰、徐大年、李留、王珺、赵文杰、骆庆锋、勇、左兴龙、薛峰、黄川、宋锦祥、黄梅。 1 范围 本文件规定了随钻测井资料质量分析、预处理、处理和解释的基本内容与技术要求。 本文件适用于随钻测井资料的处理与解释。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用。 SY/T 5360 裸眼井单井测井数据处理流程 SY/T 5633 石油测井图件格式 SY/T 5945 测井解释报告编写规范 SY/T 6488 电成像和声成像测井资料处理解释规范 SY/T 6489 水平井测井资料处理与解释规范 SY/T 6546 复杂岩性地层测井数据处理解释规范 SY/T 6617 核磁共振测井资料处理与解释规范 SY/T 6937 多极子阵列声波测井资料处理与解释规范 SY/T 6992 碳酸盐岩地层测井资料处理与解释规范 SY/T 6994 页岩气测井资料处理与解释规范 3 术语和定义 3.1 探边地质信号 反映地层界面距离和方位的测量信号，测量值主要受邻层相关属性对比度影响。 3.2 深度-数据匹配（depth-data matching） 将以时间为索引的深度文件和随钻测量数据文件转换为以深度为索引的测量数据文件。 3.3 实时传输测井资料（real time transmission of logging data） 钻进过程中实时测量并通过钻井液脉冲、电磁或声波等方式传输至地面存储器的数据或文件。 3.4 井下存储测井资料（downhole storage of logging data） 在随钻测井仪器内部存储器中记录、起出钻具后下载的测量数据或文件。 4 资料收集 4.1 区域资料 包括井位部署图、区域构造图、油气藏类型、地质分层数据及地震解释成果等；以及勘探开发目的层地质特征、地层水性质、矿化度、岩性、物性、电性及含油气性等信息。 4.2 邻井资料 包括邻井岩心实验分析资料、目的层试油及生产分析化验资料；邻井测井解释模型及参数；邻井测井资料等。 4.3 本井资料 包括钻井取心、岩屑录井现场地质描述、含油性描述及气测数据；钻井地质设计与工程设计资料；钻头尺寸、钻井液性质、钻时数据；以及钻井过程中井涌、井喷或井漏等异常情况记录。 5 测井原始资料质量分析 5.1 通用要求 对测井原始资料进行完整性、有效性及一致性检查，确保数据满足处理与解释要求。 5.2 单项测井原始资料质量分析 对各类测井曲线及随钻测量数据进行单项质量评价与误差分析。 6 测井资料预处理 6.1 地层建模 基于区域、邻井及本井资料建立初步地层模型。 6.2 实时传输测井资料预处理 对实时传输数据进行校正、滤波、深度匹配及格式统一处理。 6.3 井下存储测井资料预处理 对井下存储数据进行解码、深度归一化及质量修正处理。 7 测井资料处理 7.1 实时传输测井资料处理 对实时数据进行综合处理与动态更新分析。 7.2 井下存储测井资料处理 对起出后数据进行完整处理与重构分析。 8 测井资料解释 8.1 实时传输测井资料解释 结合地质模型对实时数据进行随钻地质导向解释。 8.2 井下存储测井资料解释 基于完整数据开展精细地层评价与储层解释。 9 解释成果报告 9.1 随钻测井解释成果 包括地层划分结果、储层评价结果及地质导向成果。 9.2 随钻测井解释报告 按规范编制完整解释报告，内容包括数据来源、处理方法、解释结果及结论。 附录A（资料性）随钻测井响应特征轨迹跟踪图 附录B（资料性）相关图件 附录C（资料性）地质导向剖面图件绘图格式 参考文献
