【其他行业标准】 灯用玻壳 P型玻壳尺寸系列

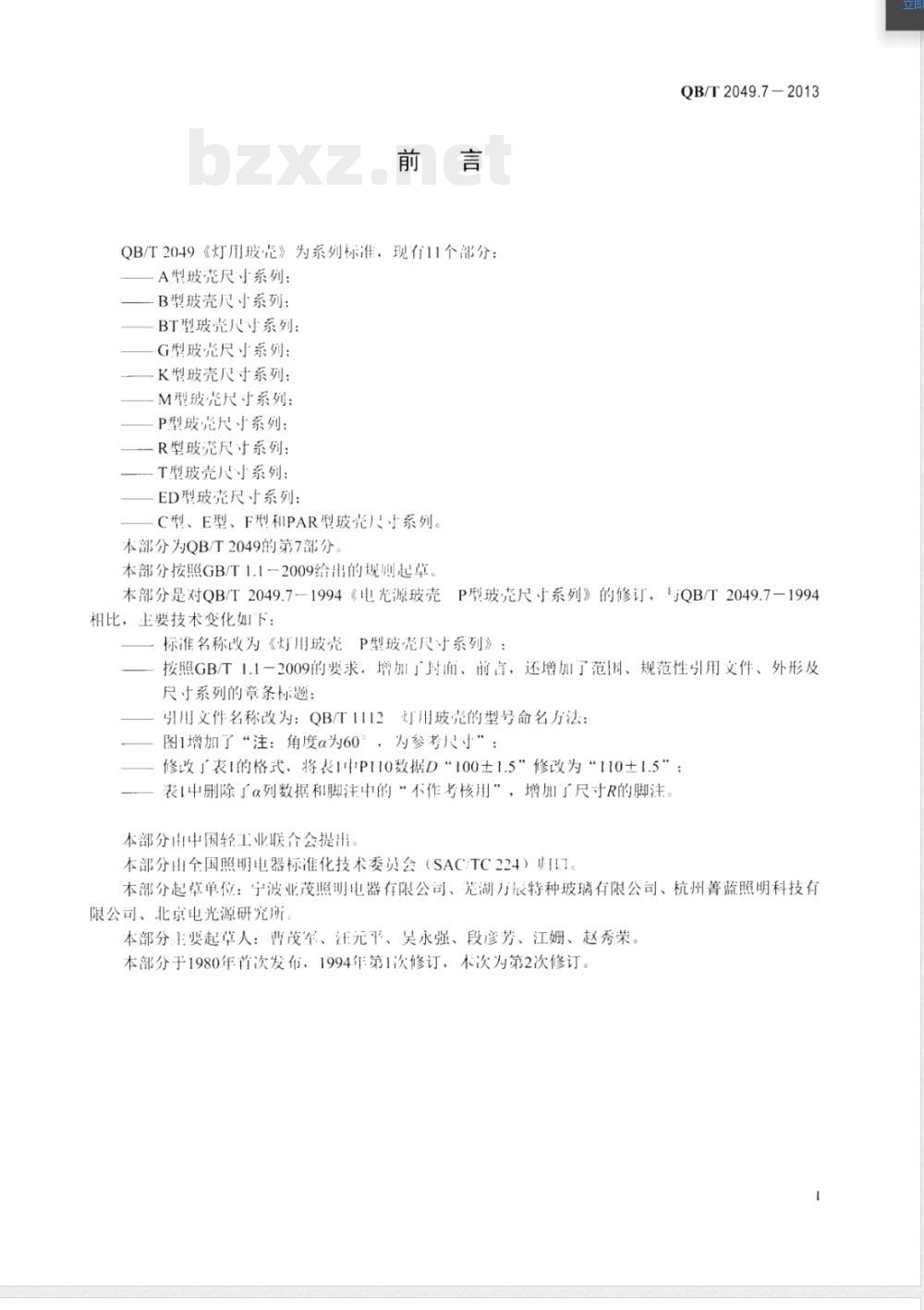

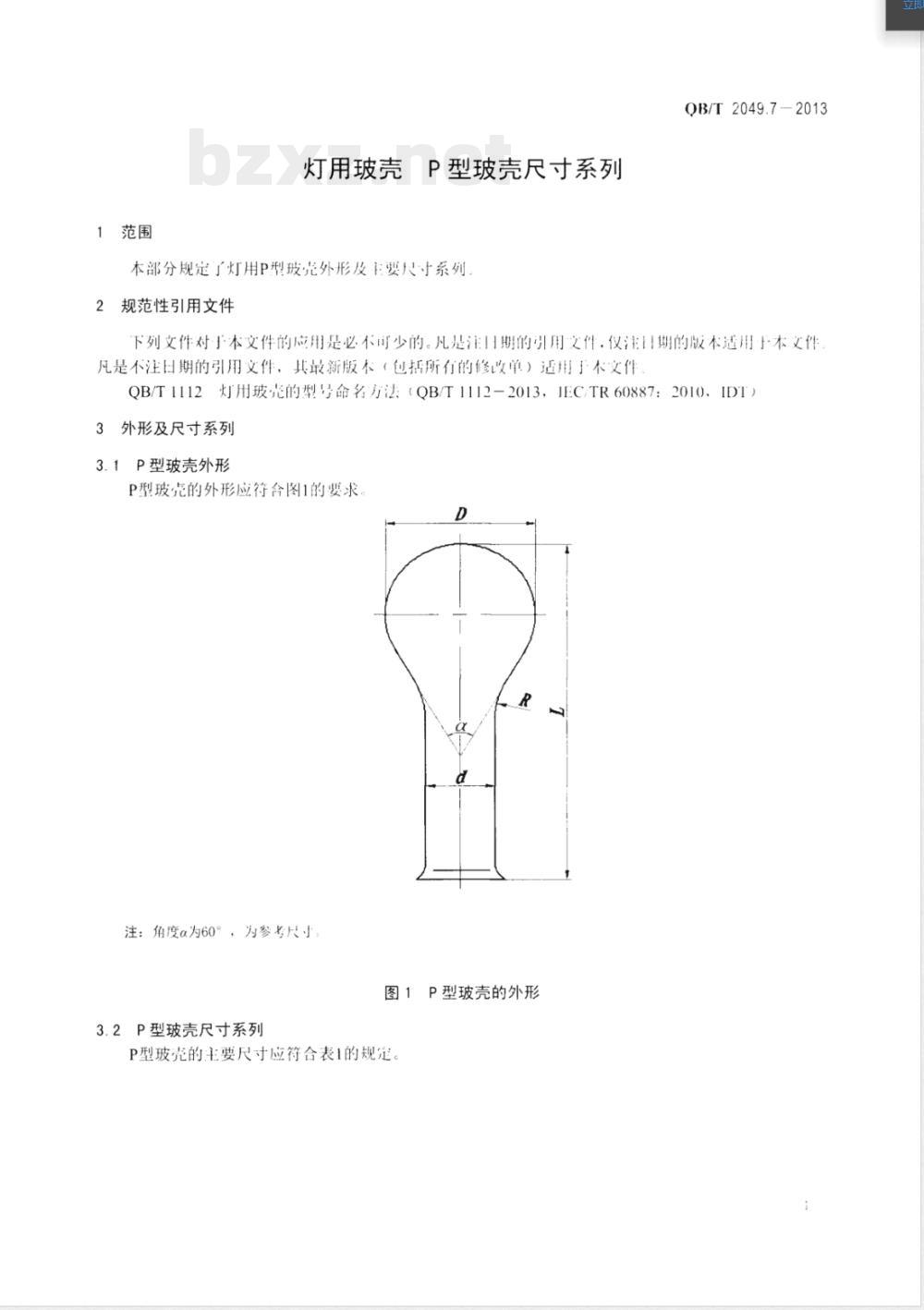

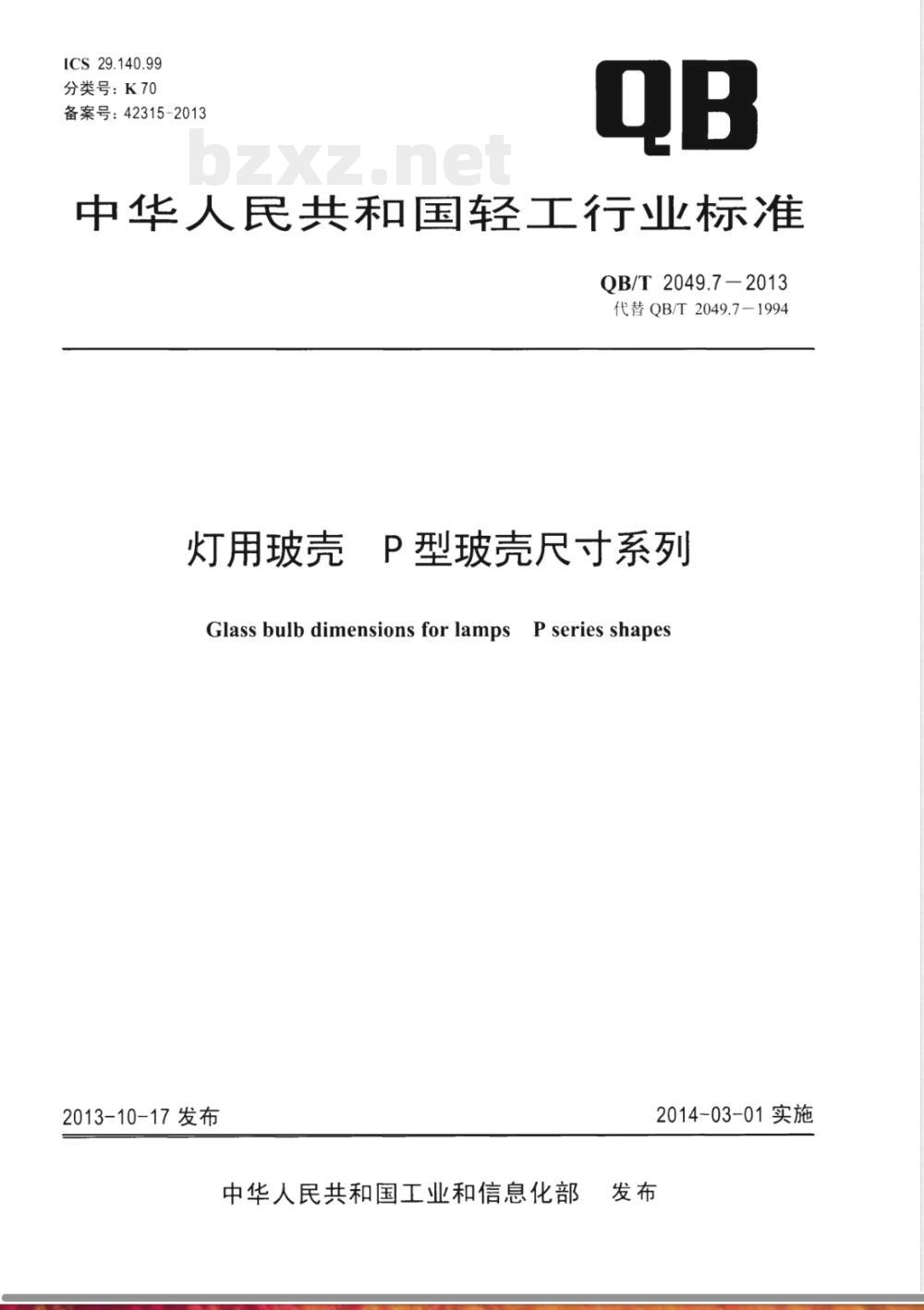

ICS 29.140.99 分类号：K70 备案号：42315-2013 QB 中华人民共和国轻工行业标准 QB/T 2049.7—2013 代替 QB/T 2049.7—1994 灯用玻壳 P型玻壳尺寸系列 Glass bulb dimensions for lamps P series shapes 2013-10-17 发布 中华人民共和国工业和信息化部 发布 2014-03-01 实施 前言 QB/T 2049《灯用玻壳》为系列标准，现有11个部分：A型玻壳尺寸系列、B型玻壳尺寸系列、BT型玻壳尺寸系列、G型玻壳尺寸系列、K型玻壳尺寸系列、M型玻壳尺寸系列、P型玻壳尺寸系列、R型玻壳尺寸系列、T型玻壳尺寸系列、ED型玻壳尺寸系列，以及C型、E型、F型和PAR型玻壳系列。 本部分为QB/T 2049的第7部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分是对QB/T 2049.7—1994《电光源玻壳 P型玻壳尺寸系列》的修订，与1994版相比主要技术变化如下： — 标准名称修改为《灯用玻壳 P型玻壳尺寸系列》； — 按照GB/T 1.1—2009要求增加封面、前言，并补充范围、规范性引用文件、外形及尺寸系列等章节标题； — 引用文件更新为QB/T 1112《灯用玻壳的型号命名方法》； — 图1增加注：角度α为60°（参考尺寸）； — 表1中P110数据D由100±1.5修改为110±1.5； — 删除α列数据及“不作考核用”脚注，增加尺寸R脚注。 1 范围 本部分规定了灯用P型玻壳的外形及主要尺寸系列。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 QB/T 1112 灯用玻壳的型号命名方法（QB/T 1112—2013，IEC/TR 60887:2010，IDT） 3 外形及尺寸系列 3.1 P型玻壳外形 P型玻壳外形应符合图1的规定，角度α为60°（参考尺寸）。 3.2 P型玻壳尺寸系列 P型玻壳主要尺寸应符合表1规定。 表1 P型玻壳主要尺寸（单位：mm） 型号：P45、P50、P55、P60、P65、P70、P75、P80、P90、P100、P110、P130、P150、P160、P170 主要尺寸参数： D：45±1.0 至 170±1.5 D对应：45±1.0、50±1.0、55±1.0、60±1.0、65±1.0、70±1.0、75±1.0、80±1.0、90±1.0、100±1.5、110±1.5、130±1.5、150±1.5、160±1.5、170±1.5 d：30±1.0、30±1.0、33±1.0、33±1.0、33±1.0、33±1.0、37±1.0、37±1.0、40±1.0、45±1.0、50±1.0、50±1.0、50±1.0、60±1.0、60±1.0 R：20、25、25、30、30、35、35、40、45、50、55、65、75、75、85 L：100、110、130、140、150、155、175、190、210、230、250、280、330、340、360 本标准由中国轻工业联合会提出，全国照明电器标准化技术委员会（SAC/TC224）归口。 起草单位包括宁波业茂照明电器有限公司、芜湖万辰特种玻璃有限公司、杭州菁蓝照明科技有限公司、北京电光源研究所等。 主要起草人包括曹茂军、注元平、吴永强、段彦芳、江姗、赵秀荣。 本标准于1980年首次发布，1994年第一次修订，本次为第二次修订。
