【其他行业标准】 数字放映机用氙灯

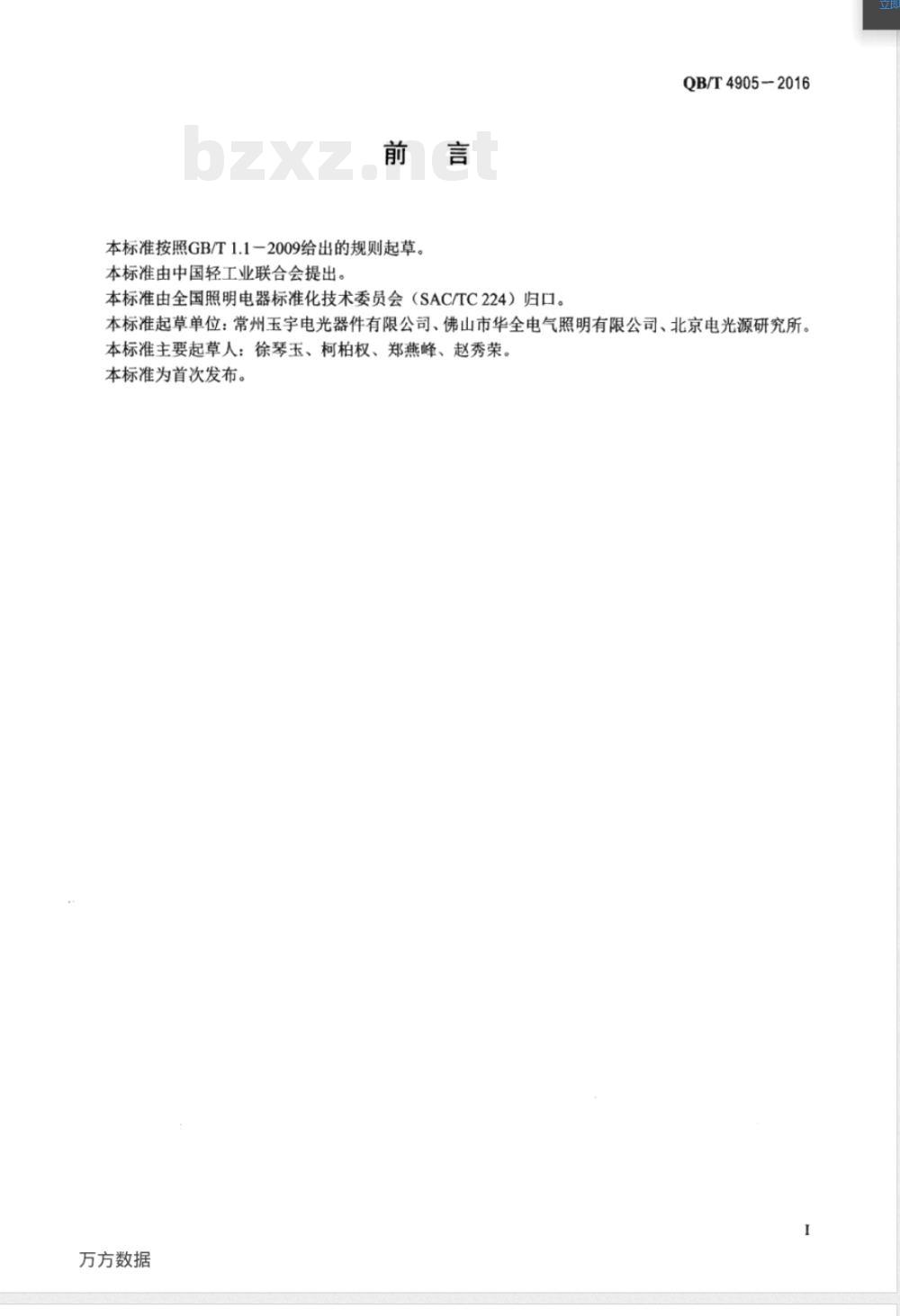

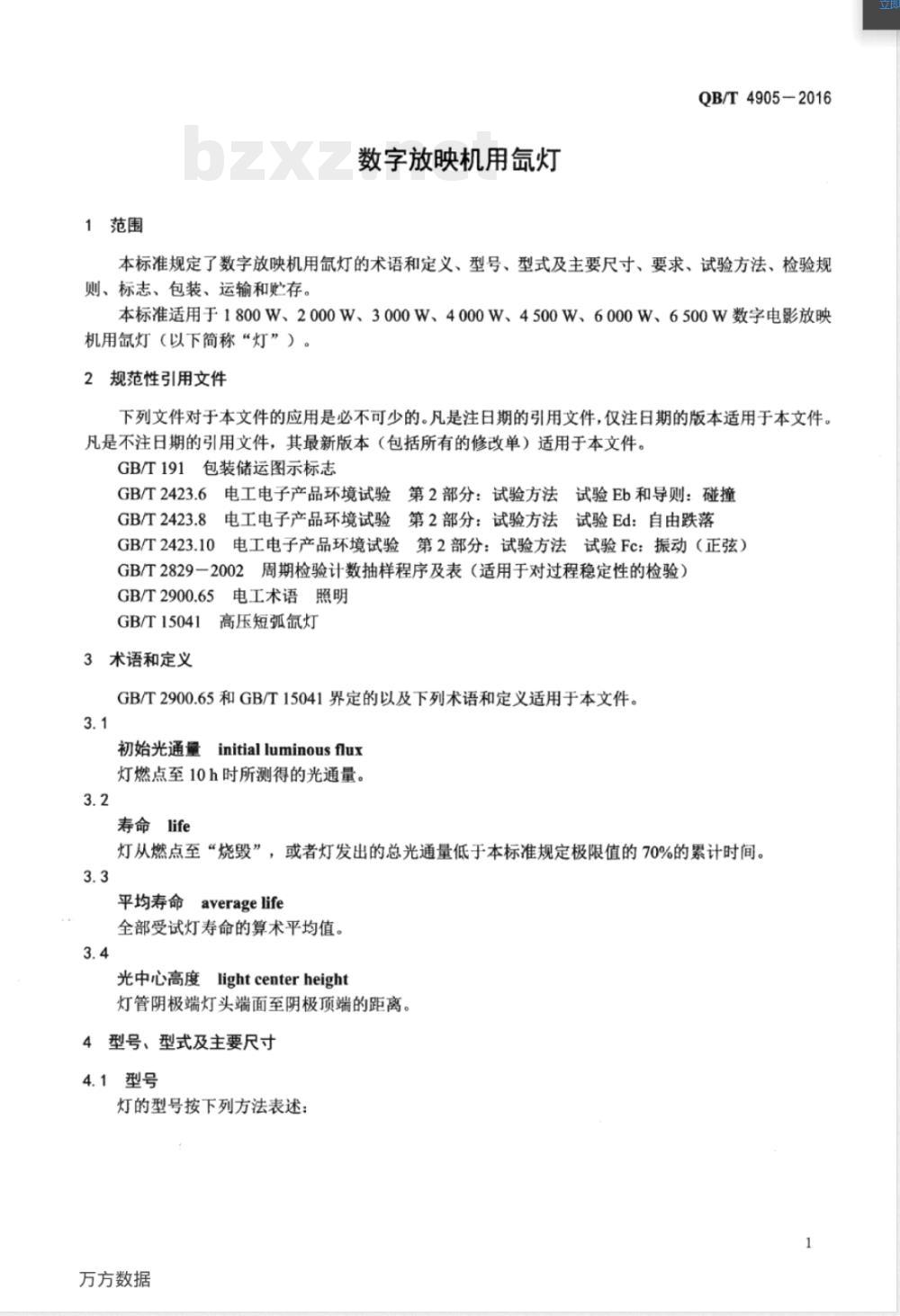

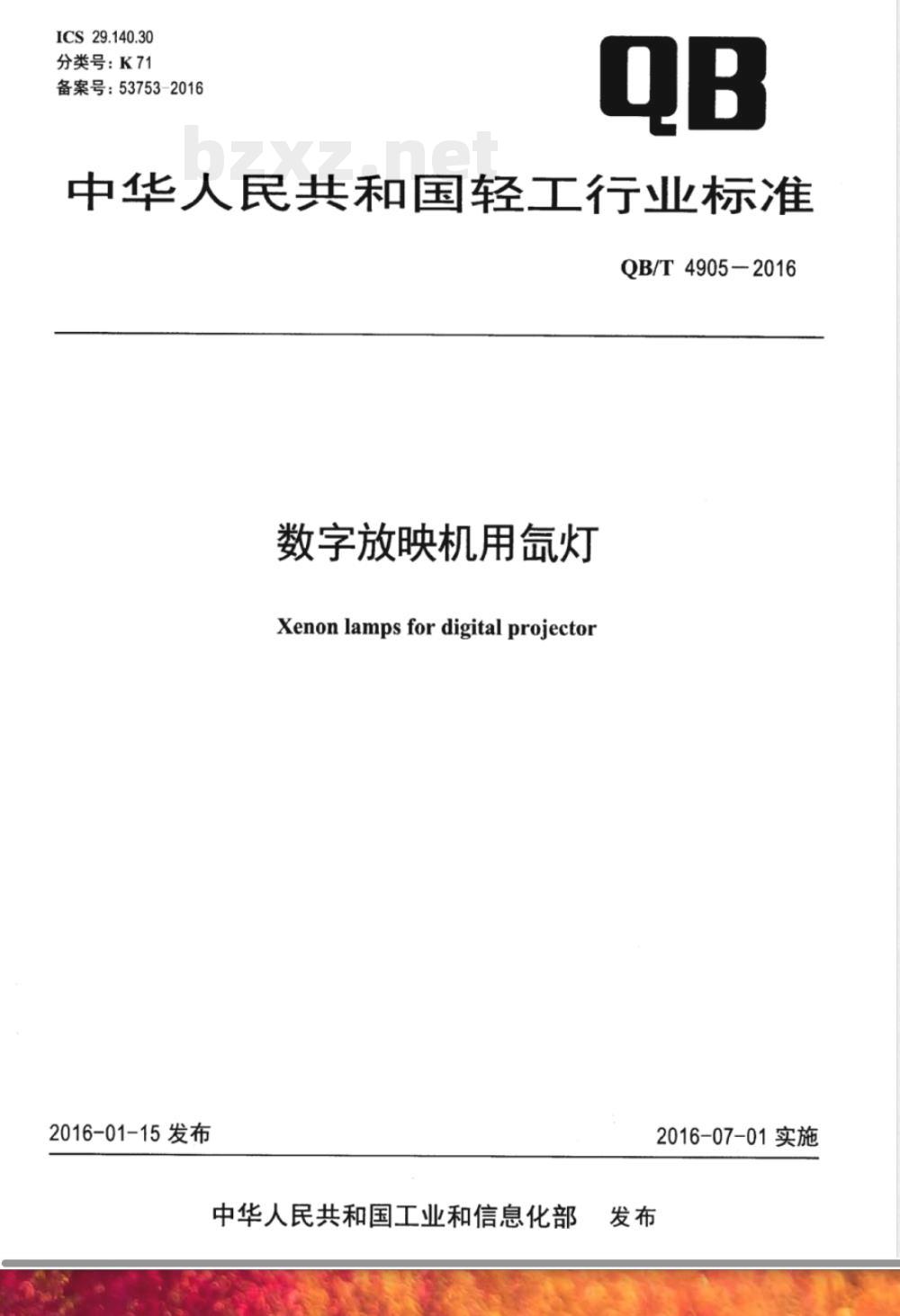

ICS 29.140.30 分类号：K71 备案号：53753-2016 QB 中华人民共和国轻工行业标准 QB/T 4905-2016 数字放映机用氙灯 Xenon lamps for digital projector 2016-01-15发布 2016-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。 本标准起草单位：常州玉宇电光器件有限公司、佛山市华全电气照明有限公司、北京电光源研究所。 本标准主要起草人：徐琴玉、柯柏权、郑燕峰、赵秀荣。本标准为首次发布。 1 范围 本标准规定了数字放映机用氙灯的术语和定义、型号、型式及主要尺寸、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于1800W、2000W、3000W、4000W、4500W、6000W、6500W数字电影放映机用氙灯（以下简称“灯”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 2423.6 电工电子产品环境试验 第2部分：试验方法 试验Eb和导则：碰撞 GB/T 2423.8 电工电子产品环境试验 第2部分：试验方法 试验Ed：自由跌落 GB/T 2423.10 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） GB/T 2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 2900.65 电工术语 照明 GB/T 15041 高压短弧氙灯 3 术语和定义 GB/T 2900.65和GB/T 15041界定的以及下列术语和定义适用于本文件。 3.1 初始光通量 initial luminous flux：灯燃点至10h时所测得的光通量。 3.2 寿命 life：灯从燃点至“烧毁”，或者灯发出的总光通量低于本标准规定极限值的70%的累计时间。 3.3 平均寿命 average life：全部受试灯寿命的算术平均值。 3.4 光中心高度 light center height：灯管阴极端灯头端面至阴极顶端的距离。 4 型号、型式及主要尺寸 4.1 型号 灯的型号按下列方法表示： XHA + 功率（W）/安装长度（mm）-SD 其中SD表示具有高亮度特性（缺省表示不具有）。 示例：功率2000W、安装长度225mm的高亮度数字放映机用氙灯型号为XHA2000W/225-SD。 4.2 型式及主要尺寸 灯的型式及主要尺寸应符合图1～图7和表1规定。 图1 型式一 图2 型式二 图3 型式三 图4 型式四 图5 型式五 图6 型式六 图7 型式七 表1 灯的主要尺寸 型号与尺寸如下（单位：mm）： XHA1800W/225-SD：全长258，安装长度225，光中心高度100.5 XHA2000W/225-SD：全长258，安装长度225，光中心高度100.5 XHA3000W/350：全长392，安装长度350，光中心高度161.5 XHA3000W/292-SD：全长334，安装长度292，光中心高度135.0 XHA4500W/381：全长417，安装长度381，光中心高度165.5 XHA6000W/381：全长433，安装长度381，光中心高度165.5 XHA2000W/295：全长345，安装长度295，光中心高度123.0 XHA3000W/295：全长345，安装长度295，光中心高度123.0 XHA4000W/295：全长345，安装长度295，光中心高度123.0 XHA4500W/375：全长416，安装长度375，光中心高度158.0 XHA6000W/375：全长416，安装长度375，光中心高度158.0 XHA6500W/375：全长416，安装长度375，光中心高度158.0 XHA4000W/305-SD：全长333，安装长度305，光中心高度143.5 XHA4000W/305：全长333，安装长度305，光中心高度143.5 XHA6000W/386：全长422，安装长度386，光中心高度171.0 5 要求 5.1 安装长度、光中心高度应符合规定要求。
