【SY石油天然气标准】 热压生排经模拟规程

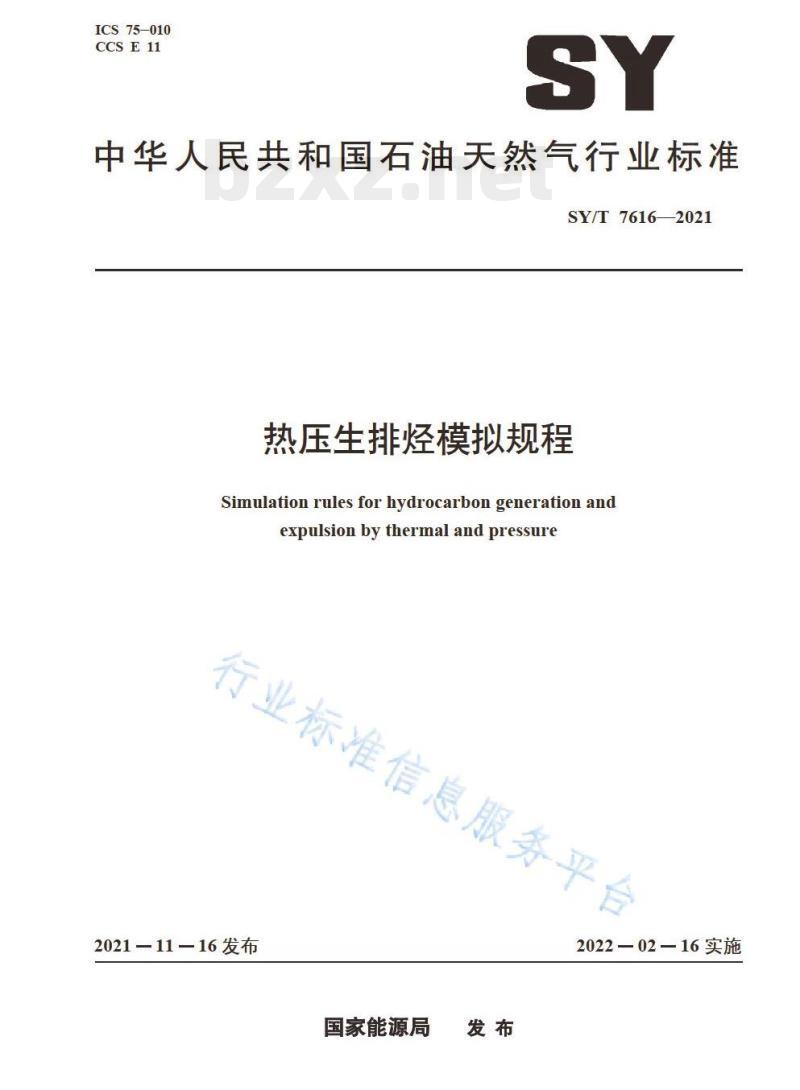

ICS 75.010 CCS E11 SY 中华人民共和国石油天然气行业标准 SY/T 7616-2021 热压生排烃模拟规程 Simulation rules for hydrocarbon generation and expulsion by thermal and pressure 2021-11-16 发布 国家能源局 发布 2022-02-16 实施 前言 本文件按照 GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由石油工业标准化技术委员会石油地质勘探专业标准化委员会提出并归口。 本文件起草单位包括中国石油化工股份有限公司石油勘探开发研究院无锡石油地质研究所、中国石油勘探开发研究院石油地质实验研究中心、中国科学院西北生态环境资源研究院等单位。 1 范围 本文件规定了烃源岩在封闭、半封闭体系中热压生排烃模拟实验步骤、模拟产物计量和质量要求。 本文件适用于泥岩、页岩、碳酸盐岩和煤岩等烃源岩的热压生排烃模拟实验。 2 规范性引用文件 GB/T 13610 天然气的组成分析 气相色谱法 SY/T 5118 岩石中抽提物含量测定 3 术语和定义 3.1 烃类气体（hydrocarbon gas） 热压生排烃模拟实验过程中生成的C1～C3烃类气体。 3.2 排出油（expelled oil） 热压模拟实验过程中排出烃源岩的二氯甲烷可溶有机质。 3.3 滞留油（retained oil） 用二氯甲烷抽提热压模拟实验后的固体样品所获得的可溶有机质。 3.4 总生油量（total oil） 排出油量和滞留油量之和。 3.5 总生烃量（total hydrocarbon） 总生油量和总生烃气量之和。 4 试剂与材料 4.1 氮气：纯度不低于99.99%。 4.2 二氯甲烷：分析纯。 4.3 去离子水。 4.4 医用脱脂棉。 4.5 三角烧瓶：250 mL。 4.6 称量瓶：带密封盖，容积不小于25 mL。 4.7 集气装置：50 mL带塞玻璃盐水瓶或集气袋。 4.8 氯化钠：化学纯。 4.9 分液漏斗。 5 仪器设备 5.1 半封闭体系热压生排烃模拟实验装置 5.1.1 装置应具备如图1所示功能结构，包括生烃反应系统、流体注入系统、排烃装置及产物分离收集系统。 5.1.2 生烃反应系统：上覆静岩施压装置压力不小于100 MPa，高压釜耐压不小于50 MPa，压力控制精度±2 MPa，最高温度不低于600℃，温度控制精度±2℃。 5.1.3 液体注入装置：流体压力不小于50 MPa。 5.1.4 气体注入装置：注气压力不小于10 MPa。 5.1.5 排烃装置：最高流体压力不小于50 MPa。 5.1.6 抽真空装置。 5.1.7 产物分离收集系统：最低温度不大于-10℃，气体计量精度±2 mL。 图1 半封闭体系热压生排烃模拟实验装置结构示意图 （后续内容缺失） 5.2 封闭体系热压生烃模拟实验装置 （略） 6 样品 （略） 7 模拟实验步骤 7.1 半封闭体系生排烃模拟实验 7.2 封闭体系生烃模拟实验 7.3 产物分离与收集 7.4 产物定量分析 8 生、排烃量计算 8.1 气体产率计算 8.2 排出油产率计算 8.3 滞留油产率计算 8.4 总生油产率计算 8.5 总生烃产率计算 9 质量要求
