【SY石油天然气标准】 钻机基础技术规范

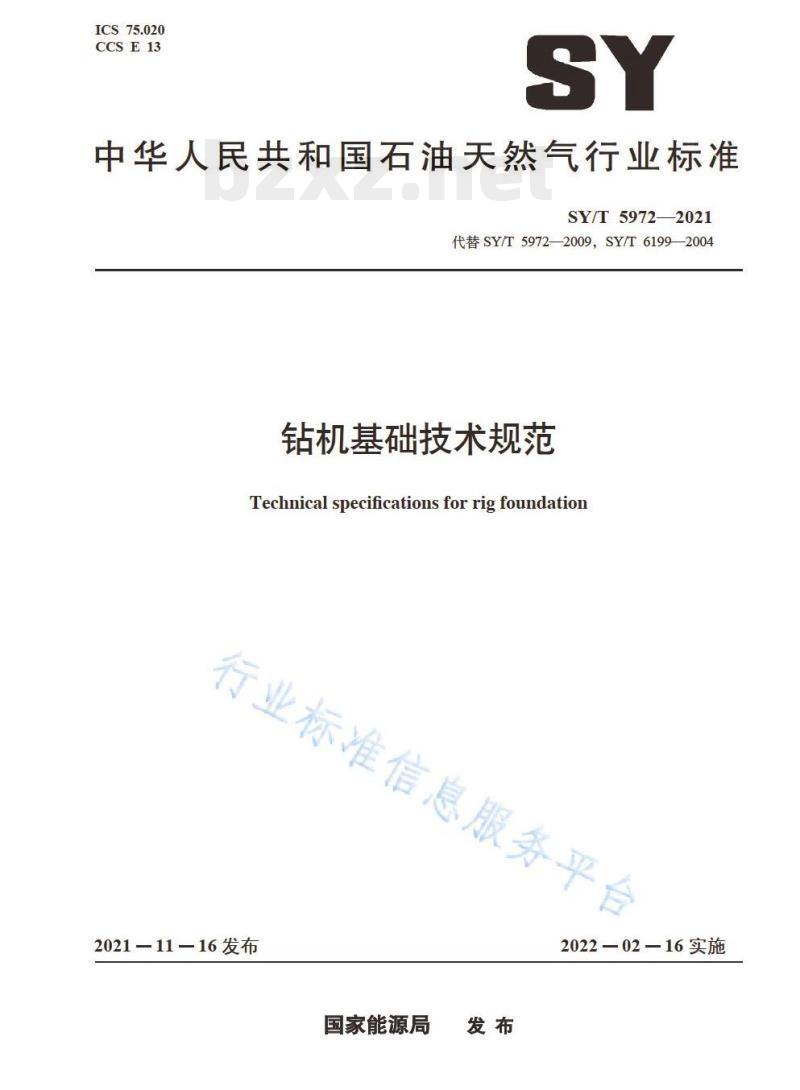

ICS 75.020 CCS E13 SY 中华人民共和国石油天然气行业标准 SY/T 5972—2021 代替 SY/T 5972—2009、SY/T 6199—2004 钻机基础技术规范 Technical specifications for rig foundation 2021-11-16发布 国家能源局发布 2022-02-16实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替SY/T 6199—2004《钻井设施基础规范》和SY/T 5972—2009《钻机基础选型规范》。与原标准相比，主要技术变化包括：增加规范性引用文件、统一基础名称、提高现浇基础强度等级、增加基础平整度要求、增加东北地区施工要求、明确特殊地质条件下基础保护措施以及修订建筑材料使用要求等。 本文件由石油工业标准化技术委员会石油钻井工程专业标准化委员会提出并归口。 本文件起草单位：中国石油集团川庆钻探工程有限公司川东钻探公司、中国石油集团西南工程建设分公司、四川科宏石油天然气工程有限公司、中国石油集团大庆油田钻探工程公司钻井一公司等。 本文件主要起草人：杨昌平、唐馨、杨棚程、黎翔、左乐、游耀辉等。 1 范围 本文件规定了石油和天然气钻井设施基础的分类与选型、使用范围和技术要求。 本文件适用于陆上石油钻机的井架底座、机泵房及循环系统基础的设计与施工。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用构成本文件必不可少的条款。 GB 8076 混凝土外加剂 GB 50007 建筑地基基础设计规范 GB 50202 建筑地基基础工程施工质量验收标准 GB 50666 混凝土结构工程施工规范 JGJ 63 混凝土用水标准 JGJ 94 建筑桩基技术规范 SY/T 5466 钻前工程及井场布置技术要求 3 术语和定义 3.1 地基 subsoil：支承基础的土体或岩体。 3.2 软弱土 soft soil：淤泥、淤泥质土及部分填土、杂填土等低承载力土层。 3.3 持力层 supporting layer：直接承受基础荷载的土层或岩层。 3.4 地基承载力特征值 characteristic value of subsoil bearing capacity：由荷载试验测定的地基土压力变形曲线线性段内规定变形所对应的压力值。 3.5 地基处理 ground treatment：为提高地基承载力或改善变形、渗透性质而采取的工程措施。 3.6 钻机基础 rig foundation：承受钻井设备荷载并将其传递至地基的构筑物。 3.7 预制基础 pre-production foundation：预先制作、可重复使用并能传递上部荷载至地基的结构。 3.8 现浇基础 cast-in-place foundation：现场浇筑形成的基础结构。 4 钻机基础基本规定 （原文后续内容涉及基础设计与选型原则，未完整识别） 5 钻机基础型式 （包含不同类型基础结构形式与适用条件） 6 钻机基础选型 （根据地质条件与设备荷载进行选型要求） 7 钻机基础地基持力层要求与承载力计算 7.1 钻机基础地基持力层要求 7.2 地基承载力计算、基础荷载与荷载组合及各型基础计算 8 钻机基础持力层选用及软弱地基处理 9 钻机基础施工 9.1 现浇基础施工 9.2 预制基础施工 9.3 桩基础施工 9.4 浅湖泊、低洼、沼泽、稻田地区钻机基础施工 9.5 冬季、高温及特殊季节钻机基础施工 10 钻机基础保护 11 钻机基础建筑材料 11.1 水泥 11.2 砂 11.3 水 11.4 石料 11.5 钢材 11.6 木材 11.7 外加剂及其他要求 12 验收及环保安全措施 12.1 验收 12.2 钻机基础设计、施工环保措施及安全措施 附录A（资料性）钻机基础计算
