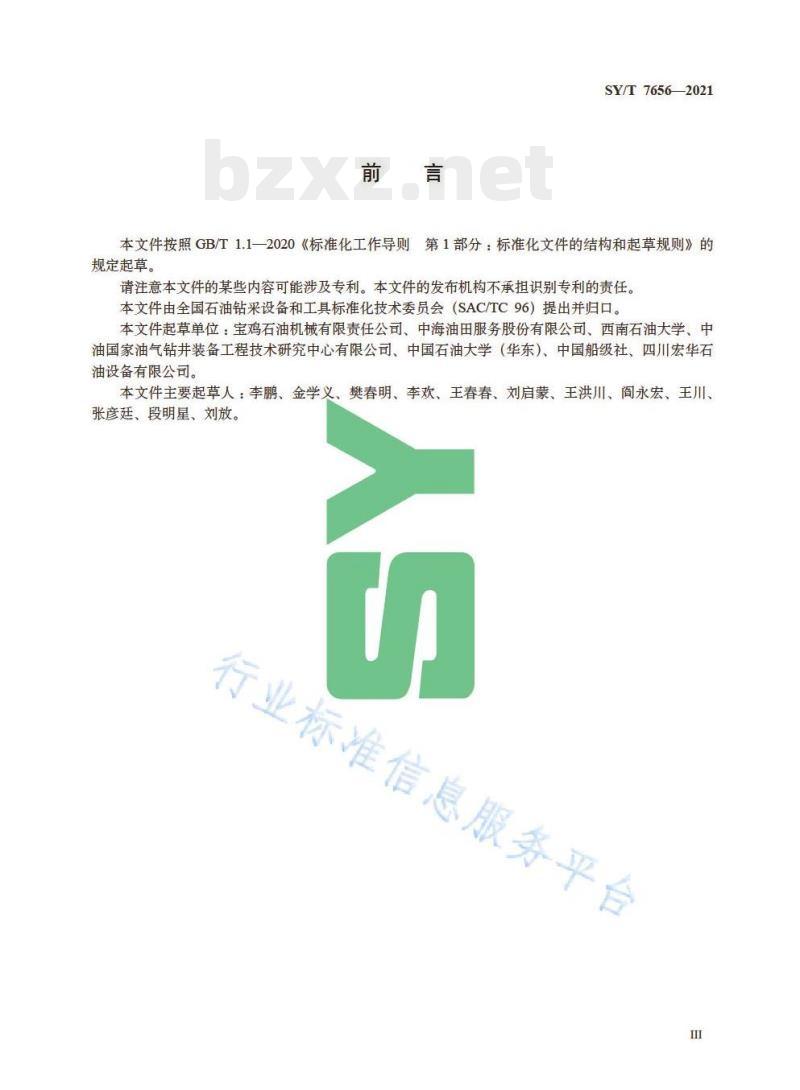

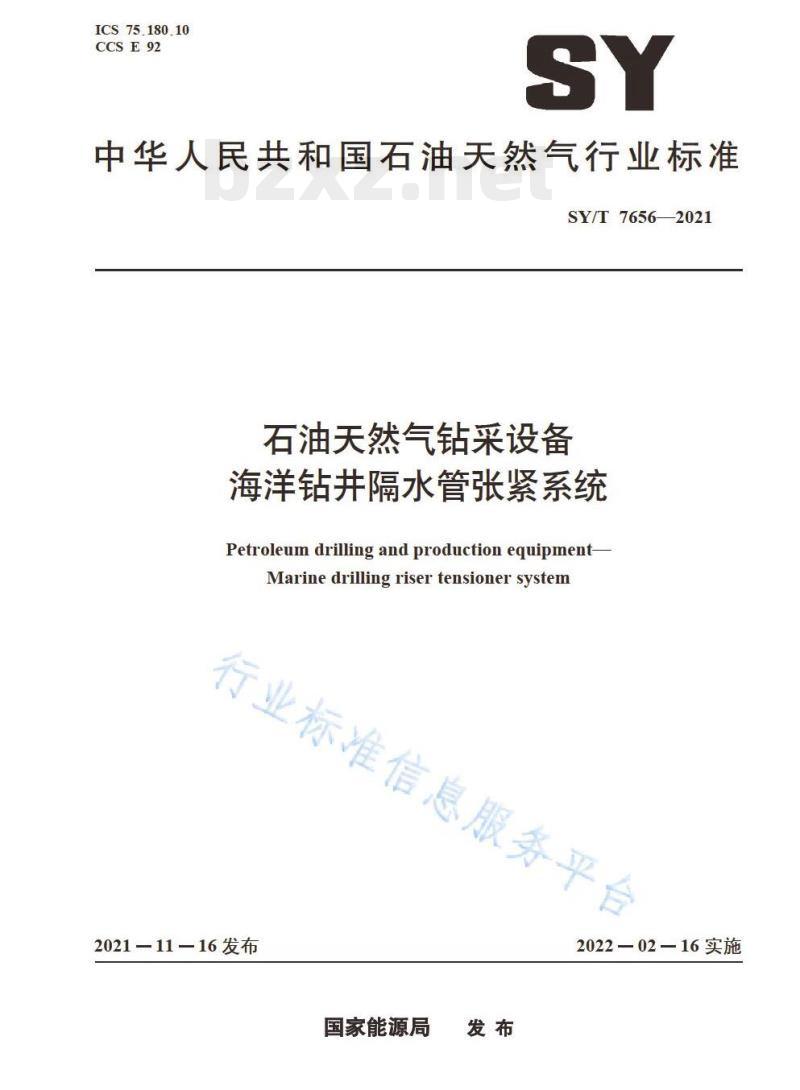

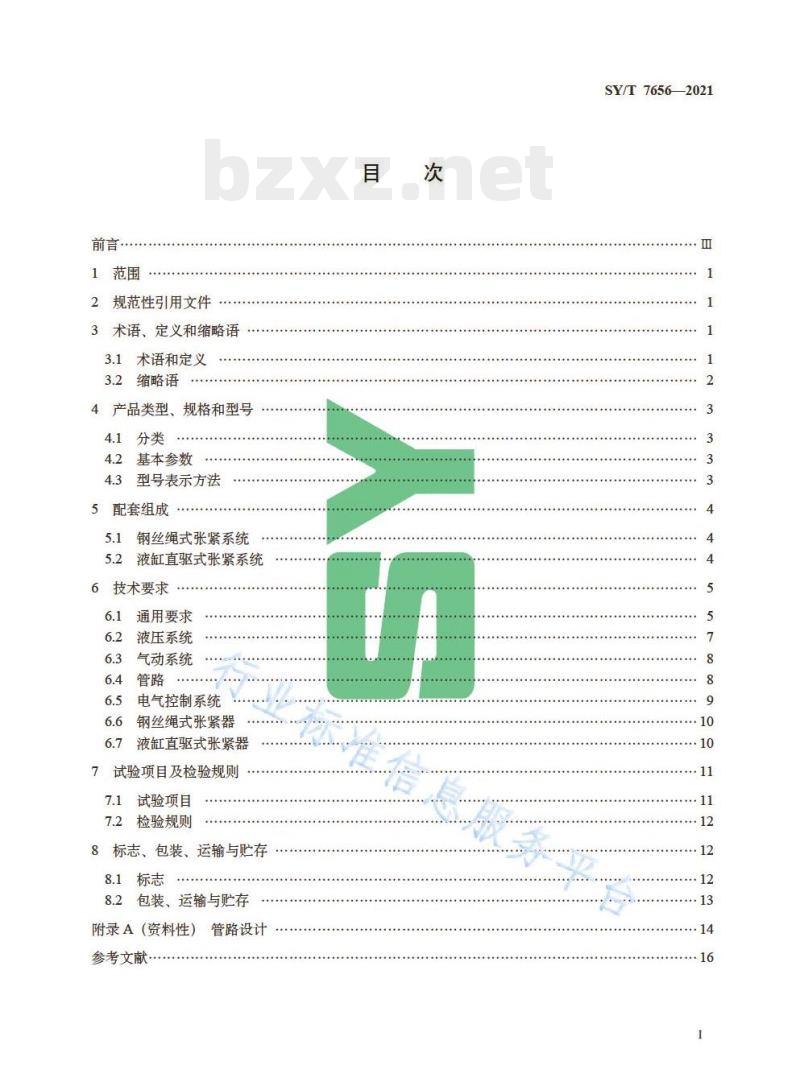

SY/T 7656-2021 石油天然气钻采设备 海洋钻井隔水管张紧系统 ICS75.180.10 CCSE92 中华人民共和国石油天然气行业标准 发布：2021-11-16 实施：2022-02-16 发布机构：国家能源局 前言 本文件按照GB/T 1.1-2020《标准化工作导则 第1部分》起草。文件规定了海洋钻井隔水管张紧系统相关技术要求，并对术语、结构组成、试验与检验等内容进行了规范。本文件起草单位包括宝鸡石油机械有限责任公司、中海油田服务股份有限公司等多家单位。 1 范围 本文件规定了石油天然气钻采设备中海洋钻井隔水管张紧系统的类型、规格型号、配套组成、技术要求、试验项目及检验规则、标志、包装、运输与贮存要求。适用于钢丝绳式和液缸直驱式海洋钻井隔水管张紧系统的设计、制造与试验。 2 规范性引用文件 GB/T 150（所有部分）压力容器 GB/T 3639 冷拔或冷轧精密无缝钢管 GB/T 3766 液压传动系统及其元件通用规则和安全要求 GB 3836（所有部分）爆炸性环境设备相关标准 GB/T 7932 液压元件通用技术条件 GB/T 7935 输送流体用无缝钢管 GB/T 8163 输送流体用不锈钢无缝钢管 GB/T 14039 液压传动油液固体颗粒污染等级代号 GB/T 14976 流体输送用不锈钢无缝钢管 GB/T 17489 液压颗粒污染分析相关标准 GB/T 31065 船舶电气装置与海上设施电控通信电缆绝缘护套材料 GB/T 33596 钻井平台张紧器用耐火软管及软管组合件 GB/T 35146 石油天然气工业海上钻井和修井设备分区安全要求 JB/T 10205 液压缸 SY/T 5170 石油天然气工业用钢丝绳 3 术语、定义和缩略语 3.1 术语和定义 3.1.1 最大供给压力：在额定载荷下，张紧系统液缸工作至特定冲程位置时的最大压力。 3.1.2 最大压缩压力：液缸完全压缩或伸出过程中产生的最大内部压力。 3.1.3 最大允许工作压力：张紧系统正常工作时允许承受的最大压力。 3.1.4 张紧器额定张力：在最大供给压力下单个张紧器对应的额定张力。 3.2 缩略语 （原文未展开） 4 产品类型、规格和型号 4.1 分类 4.2 基本参数 4.3 型号表示方法 5 配套组成 5.1 钢丝绳式张紧系统 5.2 液缸直驱式张紧系统 6 技术要求 6.1 通用要求 6.2 液压系统 6.3 气动系统 6.4 管路 6.5 电气控制系统 6.6 钢丝绳式张紧器 6.7 液缸直驱式张紧器 7 试验项目及检验规则 7.1 试验项目 7.2 检验规则 8 标志、包装、运输与贮存 8.1 标志 8.2 包装、运输与贮存 附录A（资料性）参考文献 管路设计相关内容
