【SY石油天然气标准】 岩石样品扫描电子显微镜分析方法

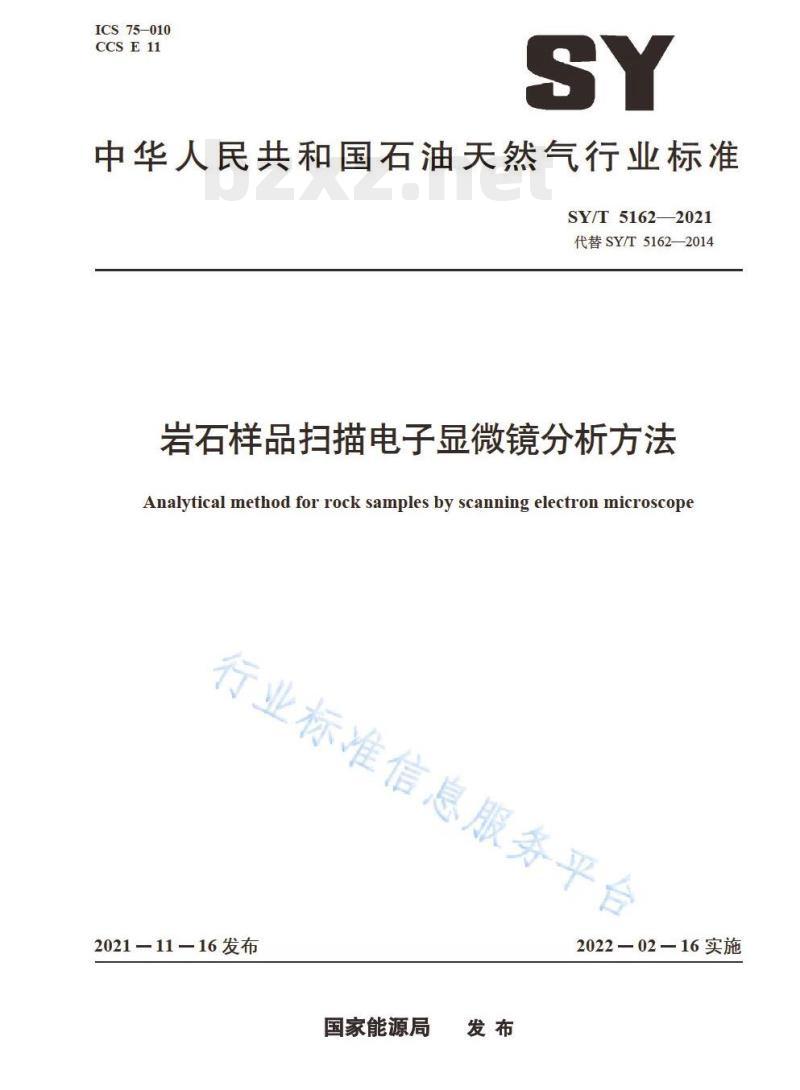

ICS75-010
CCSE11
中华人民共和国石油天然气行业标准SY/T5162-2021
代替SY/T5162—2014
岩石样品扫描电子显微镜分析方法Analyticalmethod forrock samplesby scanning electron microscope行业标准信息服务平台
2021—11—16发布
国家能源局
2022一02—16实施
行业标准信息服务平台

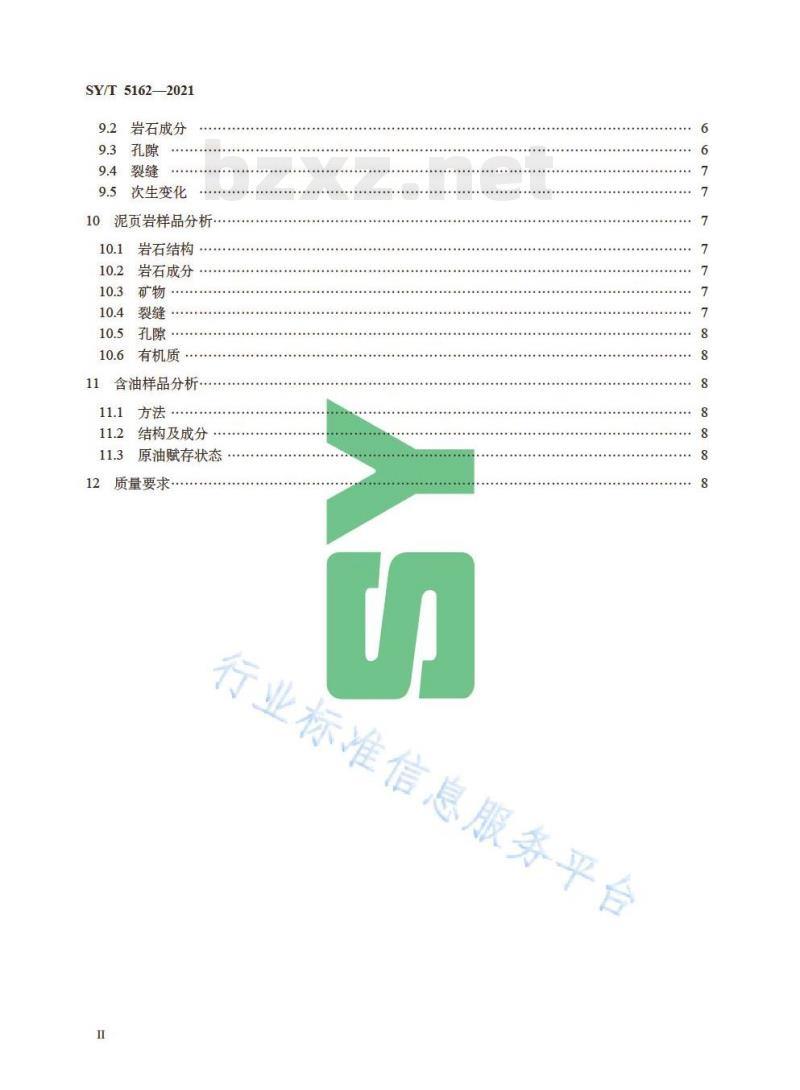

1范围
2规范性引用文件
3术语和定义
4仪器设备及材料
仪器设备
5样品制备
自然断面样品制备
抛光样品制备
6碎屑岩样品分析
岩石结构
6.2岩石成分
孔隙及喉道
6.4填隙物
6.5成岩后生作用
碳酸盐岩样品分析
岩石结构
岩石成分
孔隙及裂缝
填隙物
颗粒、泥晶基质及亮晶胶结物
晶粒接触方式
黏土矿物
成岩后生作用
岩浆岩样品分析
岩石结构
8.2岩石成分
8.3孔隙及裂缝
次生变化
变质岩样品分析
岩石结构
SY/T 5162—2021
SY/T5162—2021
岩石成分
次生变化
泥页岩样品分析
岩石结构
岩石成分
有机质
11含油样品分析·
11.2结构及成分
11.3原油赋存状态
质量要求
行业标准信息服务平台
SY/T5162-2021

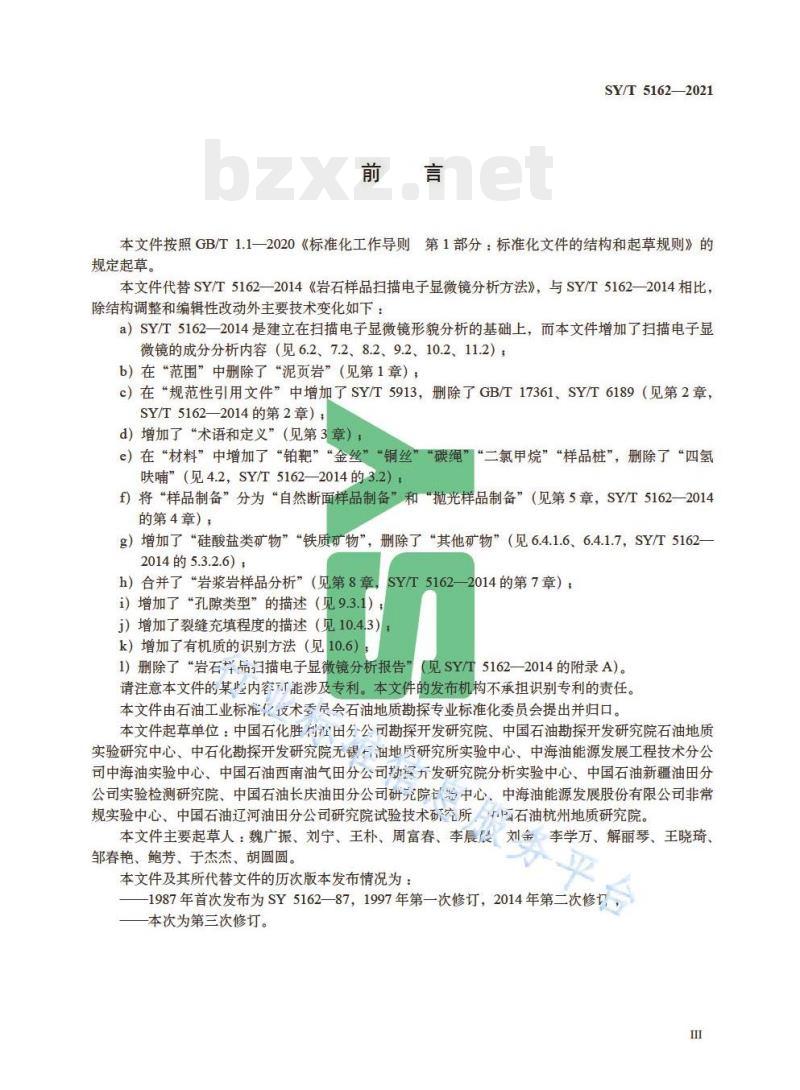

本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T5162—2014《岩石样品扫描电子显微镜分析方法》，与SY/T5162-2014相比，除结构调整和编辑性改动外主要技术变化如下：a）SY/T5162一2014是建立在扫描电子显微镜形貌分析的基础上，而本文件增加了扫描电子显微镜的成分分析内容（见6.2、7.2、8.2、9.2、10.2、11.2）：b）在“范围”中删除了“泥页岩”（见第1章）；c）在“规范性引用文件”中增加了SY/T5913，删除了GB/T17361、SY/T6189（见第2章，SY/T5162—2014的第2章）；
d）增加了“术语和定义”（见第3章）；e）在“材料”中增加了“铂靶”“金丝”“铜丝”“碳绳”“二氯甲烷”“样品桩”，删除了“四氢呋哺”（见4.2，SY/T5162—2014的3.2），f）将“样品制备”分为“自然断面样品制备”和“抛光样品制备”（见第5章，SY/T5162-一2014的第4章）；
g）增加了“硅酸盐类矿物”“铁质矿物”，删除了“其他矿物”（见6.4.1.6、6.4.1.7，SY/T5162—2014的5.3.2.6）；wwW.bzxz.Net
h）合并了“岩浆岩样品分析”（见第8章，i）增加了“孔隙类型”的描述（见9.3.1）SY/T5162—2014的第7章），
i）增加了裂缝充填程度的描述（见10.4.3），k）增加了有机质的识别方法（见10.6）1）删除了“岩石样品扫描电子显微镜分析报告”（见SY/T5162—2014的附录A）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会石油地质勘探专业标准化委员会提出并归口。本文件起草单位：中国石化胜社田分公司勘探开发研究院、中国石油勘探开发研究院石油地质实验研究中心、中石化勘探开发研究院无锡油地质研究所实验中心、中海油能源发展工程技术分公司中海油实验中心、中国石油西南油气田分公司勤保开发研究院分析实验中心、中国石油新疆油田分公司实验检测研究院、中国石油长庆油田分公司研究院中心中海油能源发展股份有限公司非常规实验中心、中国石油辽河油田分公司研究院试验技术研究所国石油杭州地质研究院。本文件主要起草人：魏广振、刘宁、王朴、周富春、李晨展刘金李学万、解丽琴、王晓琦、邹春艳、鲍芳、于杰杰、胡圆圆。本文件及其所代替文件的历次版本发布情况为：-1987年首次发布为SY5162一87，1997年第一次修订，2014年第二次修订一本次为第三次修订。
行业标准信息服务平台
1范围
岩石样品扫描电子显微镜分析方法本文件规定了岩石样品扫描电子显微镜分析方法和质量要求。SY/T 5162-2021
本文件适用于碎屑岩、碳酸盐岩、岩浆岩、变质岩样品的扫描电子显微镜分析。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5118岩石中氯仿沥青的测定SY/T5913
岩石制片方法
3术语和定义
本文件没有需要界定的术语和定义。4仪器设备及材料
仪器设备
业标准信息服务平台
主要仪器设备包活？
a）扫描电子显微镜，
b）X射线能谱仪；
c）镀膜装置；
d）氩离子抛光仪，
e）真空干燥箱。
4.2材料
材料包括：
a）乳胶、导电胶、导电胶带：
b）金靶、铂靶、金丝、铜丝：光谱纯：c）碳棒、碳绳：光谱纯；
d）二氯甲烷：化学纯；
e）无水乙醇：化学纯，
f）样品桩；
g）氩气：纯度99.9%。
SY/T5162-2021
5样品制备
自然断面样品制备
5.1.1样品洗油应符合SY/T5118的规定。5.1.2样品上桩时观察面应新鲜平整并垂直层理面。样品厚度宜不大于5mm。5.1.3制备好的样品应自然干燥并注意防尘。5.1.4
用镀膜装置对干燥好的样品镀膜以满足样品分析的导电性要求。5.1.5分析原油赋存状态的样品宜用真空干燥箱进行预干燥。5.2抛光样品制备
5.2.1光薄片制备应符合SY/T5913的规定。抛光样品厚度宜不大于5mm。样品抛光宜采用氩离子抛光仪。5.2.2
6碎屑岩样品分析
6.1岩石结构
在300倍以下观察、记录、描述矿物、岩屑颗粒、填隙物的结构特征。6.2岩石成分
在扫描电子显微镜下确定岩石矿物，用X射线能谱仪分析化学成分，然后确定岩石矿物组成。6.3孔隙及喉道
6.3.1在扫描电子显微镜下观察、记录、描述碎屑岩样品粒间孔隙、粒内孔隙、晶间孔隙、铸模孔隙、溶蚀孔隙、微裂隙的特征和组成。6.3.2测量、记录孔隙大小、喉道宽度。行业标准信
6.4填隙物
填隙物类型
黏土矿物
慧服务平台
应确定蒙皂石、高岭石、伊/蒙混层、伊利右、绿/蒙层、绿泥石六种黏土矿物。六种黏土矿物的扫描电子显微镜特征如下：a）蒙皂石：晶体形态为片状、蜂巢状、棉絮状；b）高岭石：单晶为六角板状，集合体为书页状、蠕虫状；c）伊/蒙混层：晶体形态为片状、丝状、似蜂巢状；d）伊利石：晶体形态为弯曲片状、丝状，e）绿/蒙混层：晶体形态为片状、花朵状、针丝状、似蜂巢状；f）绿泥石：单晶为针叶状、叶片状，集合体为绒球状、玫瑰花朵状。6.4.1.2碳酸盐类矿物
应确定片钠铝石、白云石、方解石、铁白云石、菱铁矿五种碳酸盐矿物。五种碳酸盐扫描电子显2
微镜特征如下：
a）片钠铝石：单晶呈针状，集合体常呈放射状：b）白云石：单晶呈菱形粒状，集合体呈不规则的块状；c）方解石：单晶呈菱形粒状，集合体常呈不规则的块状及嵌晶状；d）铁白云石：单晶呈菱形粒状，集合体呈不规则的块状；e）菱铁矿：单晶呈菱形粒状，集合体呈铁饼状、块状、椭圆状及球粒状。6.4.1.3硫化物
SY/T5162—2021
应鉴定，描述黄铁矿特征，在扫描电子显微镜下黄铁矿单体为立方体，正八面体五角十二面体，集合体为球状，块状和草莓状。6.4.1.4硫酸盐类矿物
应鉴定、描述石膏、天青石、重晶石三种硫酸盐特征。三种硫酸盐扫描电子显微镜特征如下：a）石膏：单晶为针状、板状，集合体为束状、块状及团粒状；b）天青石：单晶为板状、柱状，集合体多为粒状；e）重晶石：单晶为板状、柱状，集合体为粒状、致密块状及结核状。6.4.1.5沸石类矿物
应鉴定、描述方沸石、浊沸石、斜发沸石、片沸石、钠沸石五种沸石矿物特征。五种沸石矿物的扫描电子显微镜特征如下：
a）方沸石：单晶呈四角八面体或立方体，集合体呈粒状或放射状；b）浊沸石：单晶呈长条板状、柱状、针状，集合体呈放射状；c）斜发沸石：单晶呈片状、针状，集合体常呈束状；d）片沸石：单晶呈板状、片状，集合体常呈块状、放射状；e）钠沸石：单晶呈片状、针状，集合体常呈花瓣状、纤维束状。6.4.1.6硅酸盐类矿7
应鉴定、描述填隙物长右及石英持征。长石及石英扫描电子显微镜特征如下：a）长石：晶体呈板状或以次生加大附着子矿物颗粒；b）石英：晶体呈自形粒状或次生加大佳6.4.1.7铁质矿物
如下：
a）褐铁矿：晶体呈针状、豆状及结核状；b）赤铁矿：晶体呈菱面体、板状；c）磁铁矿：晶体常呈八面体形。6.4.2填隙物产状
授务平台
6.4.2.1填隙物的产状分为衬垫式、充填式、镶嵌式、加大式四类，特征如图1所示。6.4.2.2描述、记录填隙物产状。3
SY/T5162—2021
衬垫式
成岩后生作用
6.5.1石英次生加大
充填式
图1填隙物产状
6.5.1.1石英次生加大等级分为三级，6.5.1.2扫描电子显微镜下石英次生加大特征如下：a）I级：石英雏晶在石英颗粒表面生镶嵌式
b）Ⅱ级：石英雏晶增大并形成较大晶面，晶体边缘相互连接；c）Ⅲ级：石英形成粗大晶体，晶面相互紧密连接。6.5.2长石次生加大
6.5.2.1，长石次生加大等级分为三级。6.5.2.2扫描电子显微镜下长石次生加大特征如下：a）级：板柱状长石小晶体在长石颗粒表面生长；b）Ⅱ级：板柱状卡石晶体交织成柱形晶面c）Ⅲ级：板柱状长石晶体生长成平整的晶面。6.5.3溶蚀作用
加大式
信息服务平台
应指出溶蚀发生的部位，并对溶蚀特征进行描述6.5.4交代作用
应指出交代部位及次生矿物的种类和形态特征，7碳酸盐岩样品分析
7.1岩石结构
在300倍以下观察、记录、描述碳酸盐岩的结构。7.2
岩石成分
利用扫描电子显微镜下形貌及灰度差异区分岩石矿物，用X射线能谱仪分析岩石矿物组成4
7.3孔隙及裂缝
7.3.1孔隙及裂缝类型
SY/T5162-—2021
在扫描电子显微镜下观察、记录、描述碳酸盐岩样品粒间孔隙、粒内孔隙、晶间孔隙、晶内孔隙、铸模孔隙、生物孔隙、溶蚀孔隙、裂缝的特征和组成。7.3.2孔隙及裂缝发育程度
7.3.2.1描述、记录孔隙及裂缝类型及特征。7.3.2.2测量、记录孔隙及裂缝大小。7.3.3孔隙及裂缝充填程度
孔隙及裂缝充填程度分为：
a）未充填：孔隙及裂缝内未见填隙物：b）部分充填：孔隙及裂缝内有部分填隙物c）全充填：孔隙及裂缝内被填隙物充满。7.4填隙物
300倍以上观察填隙物，描述其种类、分布及产状7.5颗粒、泥晶基质及亮晶胶结物7.5.1颗粒
观察颗粒的形态及溶蚀特征。
7.5.2泥晶基质
观察泥晶基质的组分及特征。
7.5.3亮晶胶结物
准信息服务平台
描述亮晶胶结物的类型及矿物形态特征。晶粒接触方式
晶粒接触方式分为点、线、面及组合接触。7.7黏土矿物
300倍以上观察黏土矿物的形态及产状。7.8成岩后生作用
300倍以上观察溶蚀、重结晶、白云石化特征。5
SY/T51622021
8岩浆岩样品分析
8.1岩石结构
观察、描述岩浆岩的结构、种类和形态特征。8.2岩石成分
利用扫描电子显微镜下样品形貌特征及矿物成分特征确定岩石组成。8.3
孔隙及裂缝
8.3.1应描述、记录孔隙类型、分布特征、充填物种类及形态特征。8.3.2应描述、记录裂缝类型、分布特征、充填物种类及形态特征。测量、记录孔隙、裂缝大小。
孔隙、裂缝充填程度分为：
a）未充填；
b）部分充填；
c）全充填。
8.4次生变化
描述交代蚀变部位、新生矿物及其相互交代关系8.4.1
观察基质、斑晶的蚀变情况并指出蚀变部位，描述蚀变作用过程中形成的矿物种类及其形态特征8.4.2
观察矿物颗粒的蚀变情况并指出蚀变部位，描述蚀变作用过程中形成的矿物种类及其形态特征。8.4.3
变质岩样品分析
【岩石结构
观察变质岩的结构和种类，描述变质岩的形态特征。9.2岩石成分
雅信息服
利用扫描电子显微镜下样品形貌特征及成分特征确定岩石组成。9.3孔隙
9.3.1孔隙类型
在扫描电子显微镜下观察、记录、描述变质岩的孔隙。变质君的孔引隧美型及特征如下：a）变余粒间孔：部分保留的变质岩颗粒间孔隙；b）碎裂颗粒粒间孔：岩石破碎后颗粒间孔隙；c）晶间孔矿物晶体间缝隙及双晶结合面间缝隙：d）溶蚀孔：由溶蚀作用产生的孔隙。9.3.2孔隙充填程度
孔隙充填程度分为：
a）未充填；
