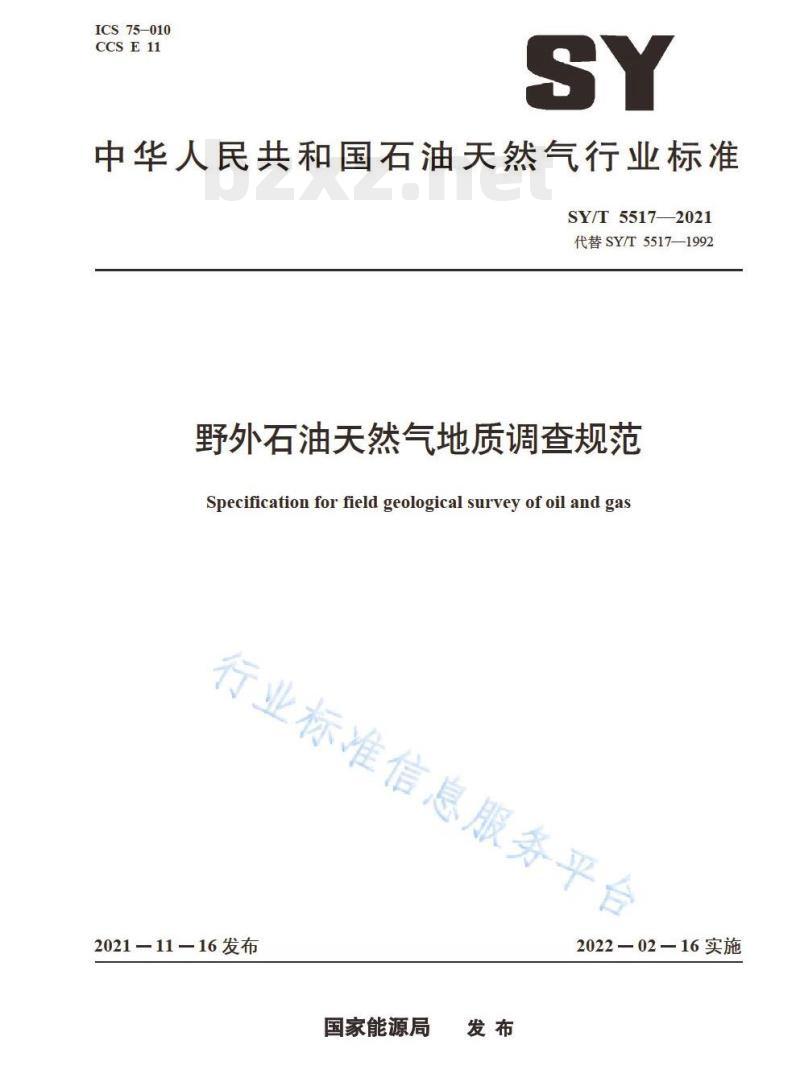

【SY石油天然气标准】 野外石油天然气地质调查规范

ICS75-010
CCSE11
中华人民共和国石油天然气行业标准SY/T55172021
代替SY/T5517—1992
野外石油天然气地质调查规范
Specification for field geological survey of oil and gas行业标准信息服务平台
2021—11—16发布
国家能源局
2022一02—16实施
行业标准信息服务平台
1范围
规范性引用文件
术语和定义
油气地质调查准备
地质资料收集
地理资料收集
设备和材料准备
野外踏勘
野外油气地质调查设计
人员培训
野外油气地质调查
地层与沉积特征
构造特征
烃源岩特征
储集层特征
盖层特征
油气苗及沥青
油气地质综合研究
主要地质成果
SY/T 55172021
准信息服务平台
SY/T55172021
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T5517—1992《野外石油天然气地质调查规范》，与SY/T5517—1992相比，除结构调整和编辑性改动外，主要技术变化如下：a）增加了准备工作阶段设备和材料准备要求、人员培训要求（见5.3、5.6）；b）修改了地质填图内容（见6.1、6.2，1992年版的第9章）：c）增加了烃源岩、储集层、油气盖层等油气成藏地质条件的调查内容（见6.3、6.4、6.5）：d）修改了成果报告编制、验收的内容（见第8章，1992年版的第12章、第13章、第14章）。本文件由石油工业标准化技术委员会石油地质勘探专业标准化委员会提出并归口。本文件起草单位：中国石油化工股份有限公司石油勘探开发研究院、中国石油新疆油田分公司、中国地质大学（北京）、成都理工大学。本文件主要起草人：何治亮、钱一雄、彭守涛、张越迁、关强、刘光祥、张仲培、李双建、张福顺、蔡习尧、高志前、李国蓉。
行业标准信息服务平台
1范围
野外石油天然气地质调查规范
本文件规定了野外石油天然气地质调查工作程序、主要工作内容及技术要求。本文件适用于野外石油天然气地质调查。2规范性引用文件
SY/T 55172021
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11147
7沥青取样法
DZ/T0259陆地石油和天然气调查规范SY/T5615石油天然气地质编图规范及图式3术语和定义
本文件没有需要界定的术语和定义。4总则
特殊地区的油气地质调查工作应取得调查许可4.1Www.bzxZ.net
野外石油天然气地质调管分为油气地质调查准备、野外油气地质调查油气地质综合研究三个阶段。
5油气地质调查准备
地质资料收集
5.1.2航测、遥感资料。
5.1.3重力、磁力、电法、地震、地球化学测量分析资料。5.1.4已有各种钻探井资料。
5.1.5区域地质调查报告、研究报告及发表的论文。5.2地理资料收集
5.2.1山脉、河流、湖泊、海洋、植被、气象资料。5.2.2
交通运输、工矿企业、农牧业、城镇与居民点分布、保护区、民族风俗习惯、物资供应。1
SY/T5517-2021
5.3设备和材料准备
5.3.1基本地质设备和材料包括：地质包、地质锤、罗盘、放大镜、野外记录簿、方格厘米纸、样品袋、皮尺、测绳、绳索、盐酸、小刀、铅笔、记号笔、油漆、石蜡、油气水采样装样装置。5.3.2满足野外油气地质调查的交通运输工具、设备。5.3.3满足野外油气地质调查的通信设备。5.3.4安全、卫生防护设备包括：a）医药箱、安全帽、信号服、电筒、防晒护肤品、地质鞋、手套：b）在高海拔地区应配备防紫外线的、强反光的眼镜，防冻衣服，供氧设备和高原反应药物。5.3.5满足野外油气地质调查要求的采样、测量、照相、摄像设备。5.4野外踏勘
踏勘目的
确定野外工作时间、交通工具、装备用品、基地和野宿营地点。确定劳保用品和安全措施。
确定野外工作路线及工作任务。踏勘任务
明确工区地质条件：
a）了解各种类型地质体的出露情况、基本特征；b）了解水文地质、地貌情况，
c）了解基本的石油地质条件，
d）了解油气苗或油气显示与分布5.4.2.2熟悉自然地理条件：
a）确定道路交通、通信、地理气象条件、医院、水源、食物供应条件；b）了解洪水、山房滑坡、泥石流发生区域和时间；c）了解灾害性或恶分天气的类型，出现地区、季节或时段，d）了解危险动物、植物的种类与防护办法；e）了解危险和不安全因素。
5.5野外油气地质调查设计
5.5.1野外油气地质调查设计书主要内容应包括：任务求、工作目的、前人主要认识及存在问题区域地质背景、工作任务、工作部署、成果与验收标准、组织只机与人员安排、后勤保障、HSE及相关预案、经费预算。
5.5.2在野外工作过程中发现设计内容与实际情况有较大出入时，应及时调整、安更设计。5.6人员培训
在开展野外油气地质调查工作之前，应对全体人员进行工作培训，明确每个人职责和工作任务。5.6.1
5.6.2在开展野外油气地质调查工作之前，应对全体人员进行安全、环保、人身保护应急培训。2
6野外油气地质调查
地层与沉积特征
6.1.1观察描述
SY/T55172021
6.1.1.1岩石矿物岩性、颜色、沉积结构、构造、沉积序列，划分岩石地层单元，确定岩石地层分布。6.1.1.2沉积旋回及地层层序边界、内部构造、叠加样式。6.1.1.3生物化石类型、组合、生物遗迹，划分生物地层单元。6.1.1.4观察、描述、划分沉积体系和沉积相。6.1.1.5实测地质剖面，地质特征描述、素描、照相及摄像，建立地质综合柱状图，工作要求见DZT0259。6.1.2样品采集
岩矿样品：
a）岩矿样品数量、质量根据设计要求采集，质量应不少于0.5kg；b）将样品编号并标注在剖面图或地质综合柱状图上。6.1.2.2古生物化石样品：
a）分层采集，分层编录，采样间距一般为5m～10m，质量应不少于1kg；b）采掘化石应留围岩，不得在野外用地质锤和小刀剥离化石个体，c）采集化石时描述古生物在地层中的位置、赋存状态、形态大小和数量；d）将样品编号并标注在剖面图或地质综合柱状图上。6.2构造特征
6.2.1观察描述
6.2.1.1不整合类型及分布，不整合面上、下地层特征。6.2.1.2断层类型、特征及分布，断层两盘地层层位、产状及岩性6.2.1.3褶皱类型、特征及分布。6.2.1.4裂缝类型、产出、性质、充填及分布特征，裂缝统计实测构造面，构造特征措及照相、摄像，建立构造部面图。6.2.1.5
6.2.2样品采集
6.2.2.1采集不同岩石地层单元和构造带岩矿样品，品数量、质量根据设计要求采集，质量应不少于1kg。
6.2.2.2进行锆石、磷灰石裂变径迹和（U-Th）/He定年分析应采集砂岩样品，样品质量应不少于2kg。
6.2.2.3进行同位素定年或ESR定年时，应采集不同变质岩、火山岩体、构造受形期矿物、石英脉、断层泥样品，样品质量宜不少于2kg。6.3烃源岩特征
6.3.1观察描述
观察描述泥岩、页岩、凝灰质泥岩、泥灰岩、煤层特征，记录剖面位置。6.3.1.1
测量暗色泥岩、页岩、凝灰质泥岩、泥灰岩及煤层厚度，确定其分布。6.3.1.2
SY/T5517-2021
6.3.2样品采集
6.3.2.1、采集暗色泥岩、页岩、凝灰质泥岩、泥灰岩样品，样品数量、质量根据设计要求采集，样品质量不少于0.5kg。
6.3.2.2采集煤层样品，样品质量不少于0.2kg。6.3.2.3样品包装不得用有机质材料包装及蜡封。6.4储集层特征
6.4.1观察描述
储层特征描述内容：
a）砂体大小、几何形态及分布，b）礁、滩及其组合类型，礁、滩几何形态与分布；e）不整合、风化壳及风化体结构、分带及分布，地貌及岩溶特征，d）裂缝特征及其与缝洞组合关系e）孔、洞、缝大小、规模、组合关系及分布；f）孔、洞、缝充填物类型、充填程度、规模、分布特征及含油气情况。6.4.1.2测量砂岩、白云岩、礁滩体、岩溶、微生物岩、火山岩、变质岩厚度，确定其分布。6.4.2样品采集
采集储集层样品，样品数量、质量根据设计要求采集，样品质量不少于0.5kg。6.4.2.1
6.4.2.2采集物性分析样品，手标本尺寸为6cm×8cm×8cm，小柱样品直径2.5cm、长5cm～15cm。6.4.2.3采集孔、洞、缝充填物样品，进行成岩流体物理及化学性质分析，样品质量宜不少于0.1kg。6.5盖层特征
观察描述
观察描述石膏、盐岩、泥岩、页岩、泥灰岩岩石结构、6.5.1.1
裂缝、岩石破裂程度。
测量石膏、益岩、泥岩、页岩、泥灰岩盖层部面，确定厚度及其在部面中位置。6.5.2样品采集
采集盖层样品，样品数量、质量根据计要求采集，样品应避开裂隙，样品质量不少于0.5kg。信息服务平台
采集物性分析样品，手标本尺寸为6cm×8cm×8cm小柱样品直径2.5cm、长5cm～15cm。6.6油气苗及沥青
观察描述
类型、产状及分布。
6.6.1.2分布层位、岩性和构造部位。6.6.1.3油苗、气苗、沥青与孔洞、断层和裂缝、不整合面的关系。6.6.2样品采集
6.6.2.1油样：
a）应用棕色或深色磨口玻璃瓶装油样，不少于200mL；4
b）油样不应超过容器容积的2/3，用石蜡密封瓶口：c）填写两个标签，一个在瓶口上，另一个张贴在瓶壁上。6.6.2.2气样：
a）用集气钢瓶取样，集气钢瓶容积不小于1000mL：b）用饱和盐水为封液，采用排水取气法取样，c）运输与保存期间瓶身始终倒置。6.6.2.3沥青采集要求按GB/T11147执行。7油气地质综合研究
古生物化石鉴定及地层划分对比。地层沉积相与沉积特征。
构造特征综合分析，确定调查区构造格架、主要断层、褶皱类型与分布特征。7.4
烃源岩分析测试，地质地球化学综合评价，确定烃源层纵、横向分布特征。油样、气样实验测试及特征分析，油气源对比，确定油气源层。7.5
SY/T55172021
储集岩分析鉴定及测试分析，储集层综合评价，确定主要储集层纵、横向分布特征。盖层分析测试及综合评价，确定沉积盆地主要的储盖组合石油地质综合评价，确定含油气盆地资源类型及勘探潜力，指出油气勘探方向。
8主要地质成果
8.1提交野外油气地质调查报告，报告主要内容应包括：a）地层划分对比与沉积特征；
b）构造特征；
c）烃源岩特征与评价；
d）储集层特征与评价；
e）储盖组合与特征：
f）盆地含油气远景综合个。
准信息服务平台
8.2提交主要成果图件，应按照S斤5615执行。主要成果图件应包括：
a）地层综合柱状图，
b）地层划分对比部面图；
c）盆地构造纲要图；
d）烃源层综合地球化学剖面图；e）储层评价综合剖面图；
f）储盖组合面图：
g）油气点显示分布图。
8.3提交野外油气地质调查记录、照片、摄像资料。8.4提交古生物、岩石矿物和油、气样品及分析测试数据。5
