【其他行业标准】 民用机场跑道中线灯具

ICS29.140
分类号：K72
备案号：39490-2013

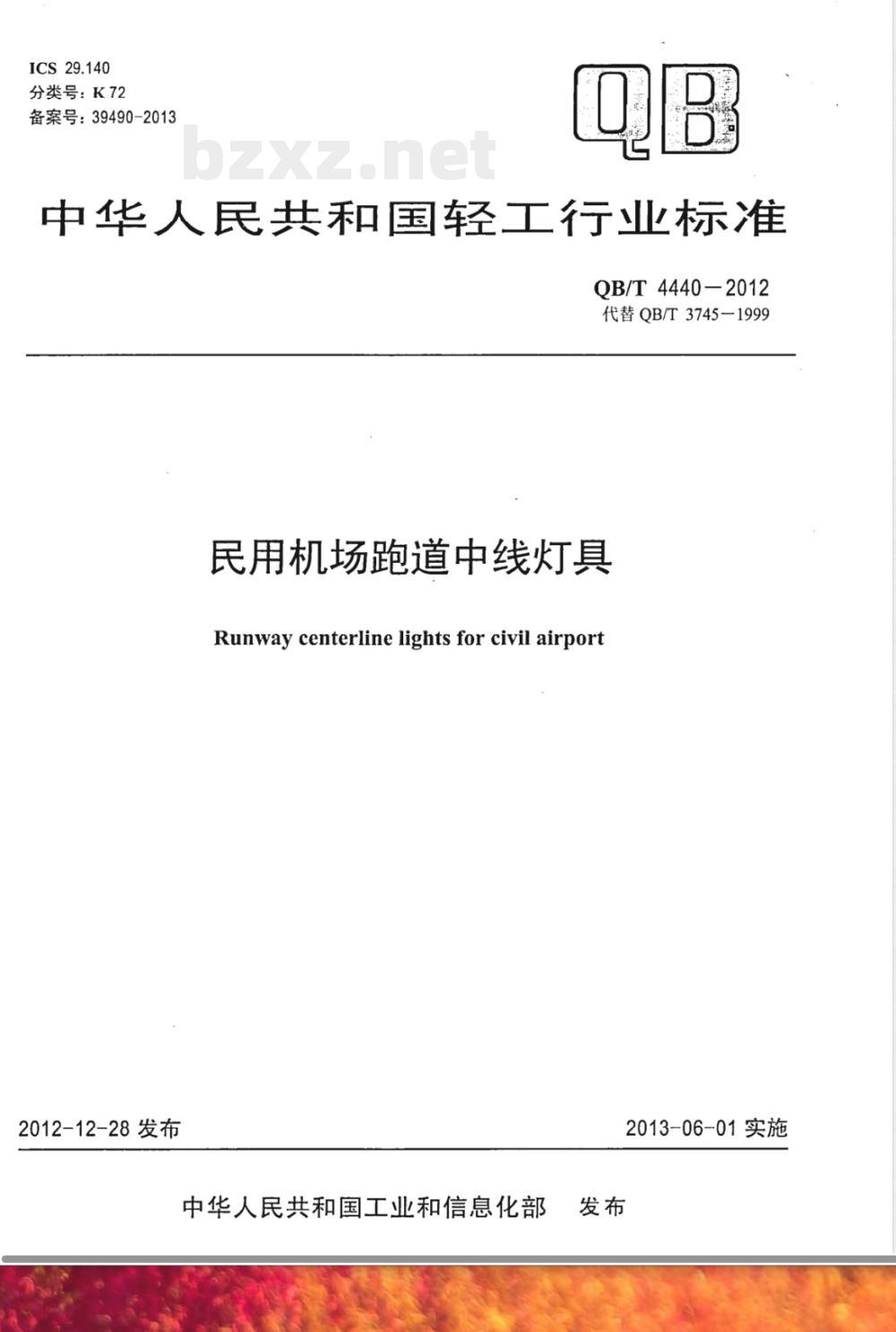

中华人民共和国轻工行业标准
QB/T 4440-2012
代替QB/T3745-1999
民用机场跑道中线灯真
Runway centerline lights for civil airport2012-12-28发布
中华人民共和国工业和信息化部发布
2013-06-01实施

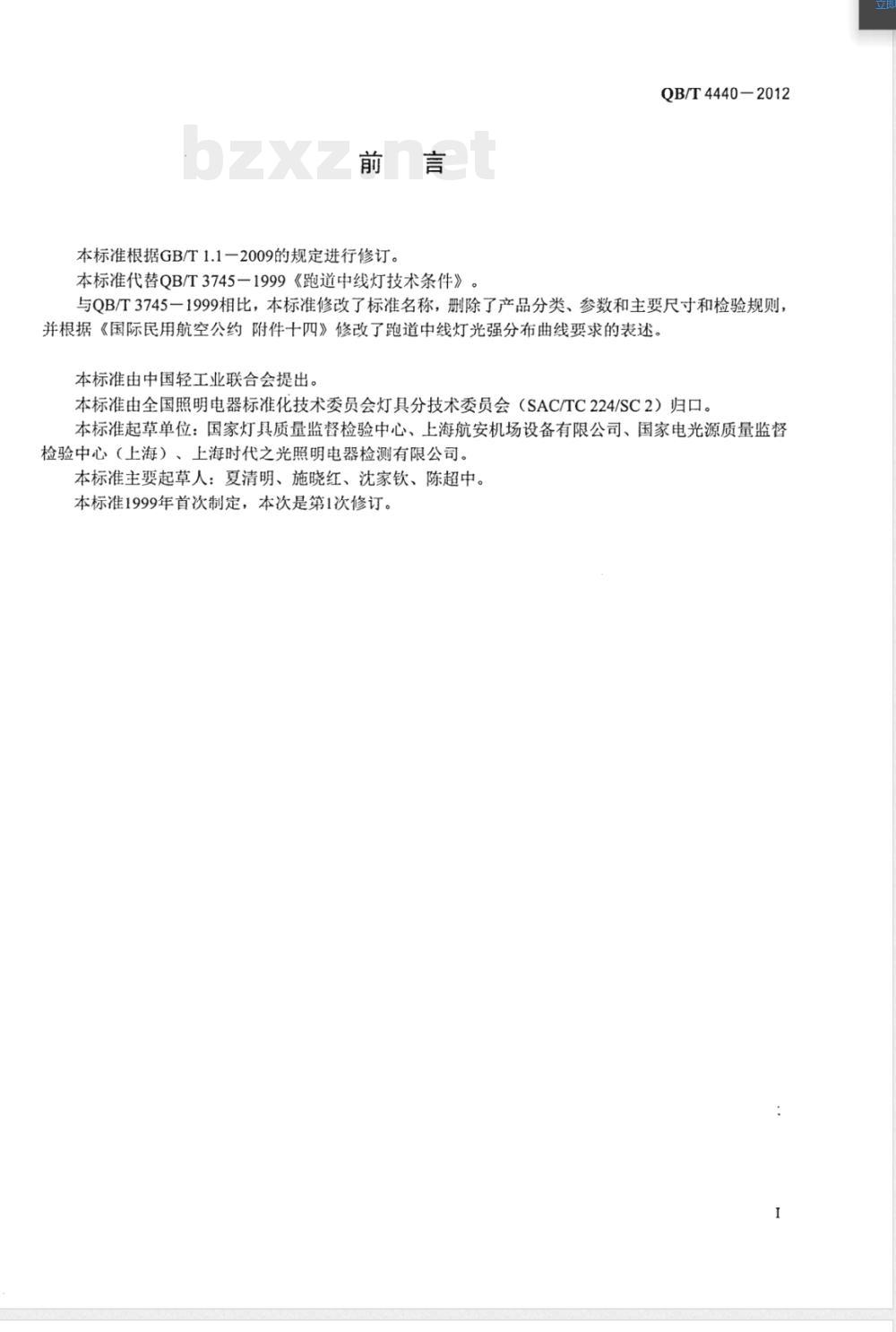

本标准根据GB/T1.1一2009的规定进行修订。本标准代替QB/T3745一1999《跑道中线灯技术条件》。QB/T4440-2012
与QB/T3745一1999相比，本标准修改了标准名称，删除了产品分类、参数和主要尺寸和检验规则，并根据《国际民用航空公约附件十四》修改了跑道中线灯光强分布曲线要求的表述。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会灯具分技术委员会（SAC/TC224/SC2）归口。本标准起草单位：国家灯具质量监督检验中心、上海航安机场设备有限公司、国家电光源质量监督检验中心（上海）、上海时代之光照明电器检测有限公司本标准主要起草人：夏清明、施晓红、沈家钦、陈超中。本标准1999年首次制定，本次是第1次修订。1

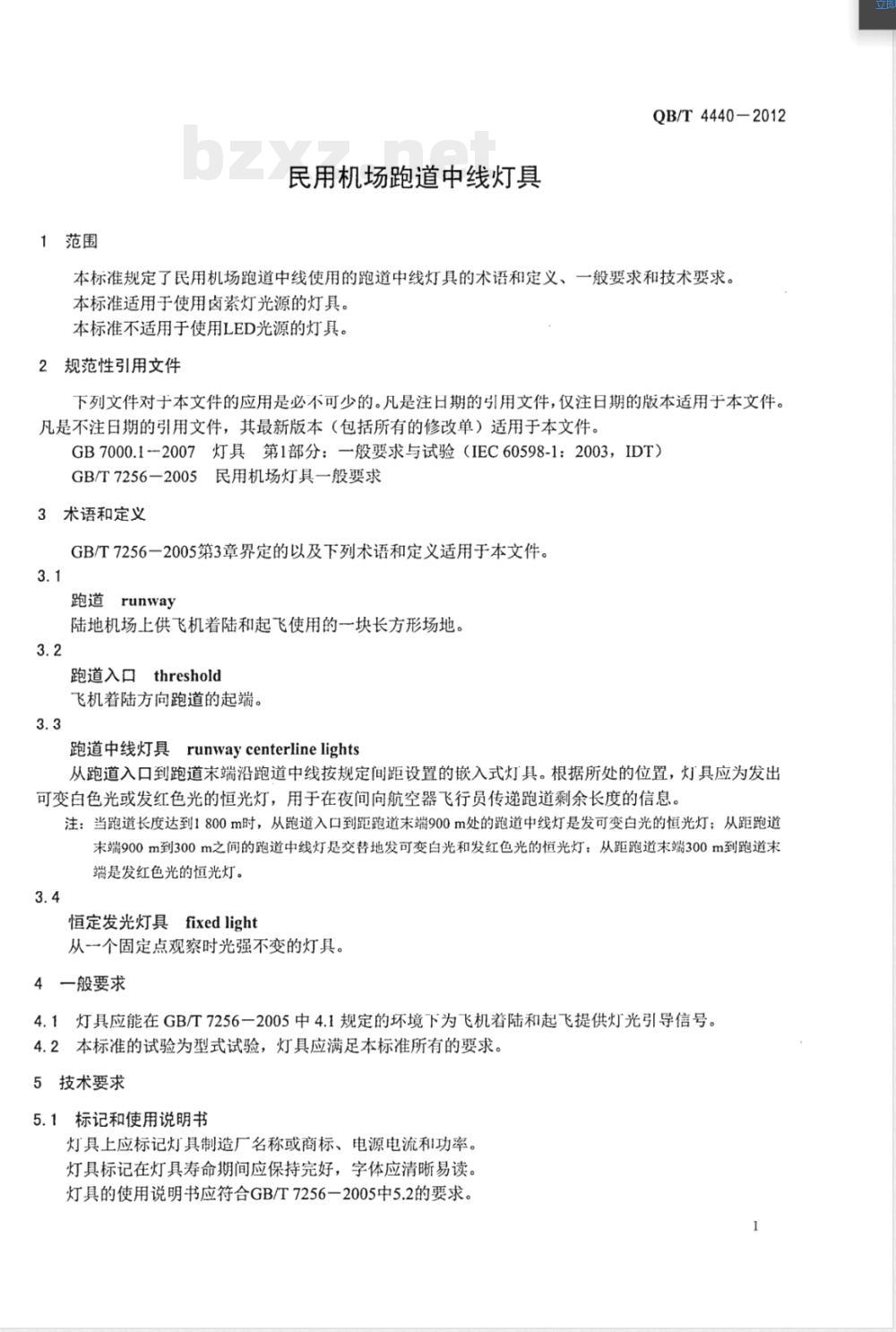

1范围
民用机场跑道中线灯具
QB/T4440-2012
本标准规定了民用机场跑道中线使用的跑道中线灯具的术语和定义、一般要求和技术要求。本标准适用于使用卤紫灯光源的灯具。本标准不适用于使用LED光源的灯具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB7000.1一2007灯具第1部分：一般要求与试验（IEC60598-1：2003，IDT）GB/T7256一2005民用机场灯具一般要求3术语和定义
GB/T7256一2005第3章界定的以及下列术语和定义适用于本文件。3.1
runway
陆地机场上供飞机着陆和起飞使用的一块长方形场地。3.2
跑道入口threshold
飞机着陆方向跑道的起端。
跑道中线灯具runwaycenterlinelights从跑道入口到跑道末端沿跑道中线按规定间距设置的嵌入式灯具。根据所处的位置，灯具应为发出可变白色光或发红色光的恒光灯，用于在夜间向航空器飞行员传递跑道剩余长度的信息。注：当跑道长度达到1800m时，从跑道入口到距跑道末端900m处的跑道中线灯是发可变白光的恒光灯；从距跑道末端900m到300m之间的跑道中线灯是交替地发可变白光和发红色光的恒光灯；从距跑道末端300m到跑道末端是发红色光的恒光灯。
恒定发光灯具fixed light
从一个固定点观察时光强不变的灯具。4一般要求
4.1灯具应能在GB/T7256一2005中4.1规定的环境下为飞机着陆和起飞提供灯光引导信号。4.2本标准的试验为型式试验，灯具应满足本标准所有的要求。5技术要求
5.1标记和使用说明书
灯具上应标记灯具制造厂名称或商标、电源电流和功率。灯具标记在灯具寿命期间应保持完好，字体应清晰易读。灯具的使用说明书应符合GB/T7256一2005中5.2的要求。I
QB/T4440-2012

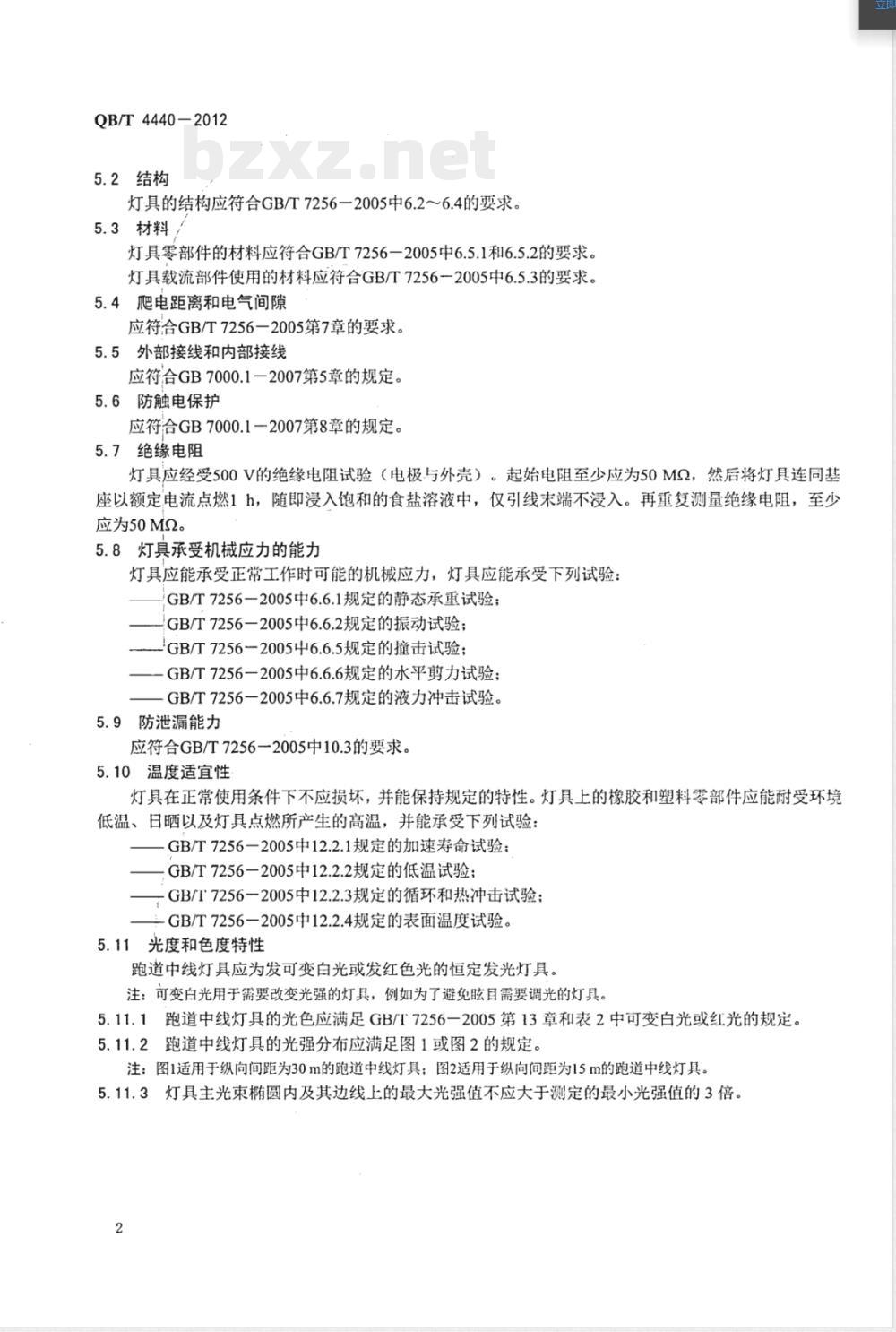

5.2结构
灯具的结构应符合GB/T7256一2005中6.26.4的要求。5.3材料/
灯具零部件的材料应符合GB/T7256一2005中6.5.1和6.5.2的要求。灯具载流部件使用的材料应符合GB/T7256一2005中6.5.3的要求。5.4爬电距离和电气间隙
应符合GB/T7256一2005第7章的要求。5.5外部接线和内部接线
应符合GB7000.1一2007第5章的规定。5.6防触电保护
应符合GB7000.1一2007第8章的规定。5.7绝缘电阻
灯具应经受500V的绝缘电阻试验（电极与外壳）。起始电阻至少应为50MQ，然后将灯具连同基座以额定电流点燃1h，随即浸入饱和的食盐溶液中，仅引线末端不浸入。再重复测量绝缘电阻，至少应为50MQ。
5.8灯具承受机械应力的能力
灯具应能承受正常工作时可能的机械应力，灯具应能承受下列试验：GB/T7256一2005中6.6.1规定的静态承重试验：GB/T7256一2005中6.6.2规定的振动试验；GB/T7256-2005中6.6.5规定的撞击试验；GB/T7256一2005中6.6.6规定的水平剪力试验；GB/T7256一2005中6.6.7规定的液力冲击试验。5.9防泄漏能力
应符合GB/T7256一2005中10.3的要求。5.10温度适宜性
灯具在正常使用条件下不应损坏，并能保持规定的特性。灯具上的橡胶和塑料零部件应能耐受环境低温、日晒以及灯具点燃所产生的高温，并能承受下列试验：GB/T7256-2005中12.2.1规定的加速寿命试验；GB/T7256-2005中12.2.2规定的低温试验GB/T7256一2005中12.2.3规定的循环和热冲击试验；GB/T7256一2005中12.2.4规定的表面温度试验。5.11光度和色度特性
跑道中线灯具应为发可变白光或发红色光的恒定发光灯具。注：可变白光用于需要改变光强的灯具，例如为了避免眩目需要调光的灯具。5.11.1跑道中线灯具的光色应满足GB/T7256一2005第13章和表2中可变白光或红光的规定。5.11.2跑道中线灯具的光强分布应满足图1或图2的规定。注：图1适用于纵向间距为30m的跑道中线灯具；图2适用于纵向间距为15m的跑道中线灯具。5.11.3灯具主光束椭圆内及其边线上的最大光强值不应大于测定的最小光强值的3倍。2
善直疫数
注1：曲线计算公式为：
5aooca
QB/T4440-2012
500 cd

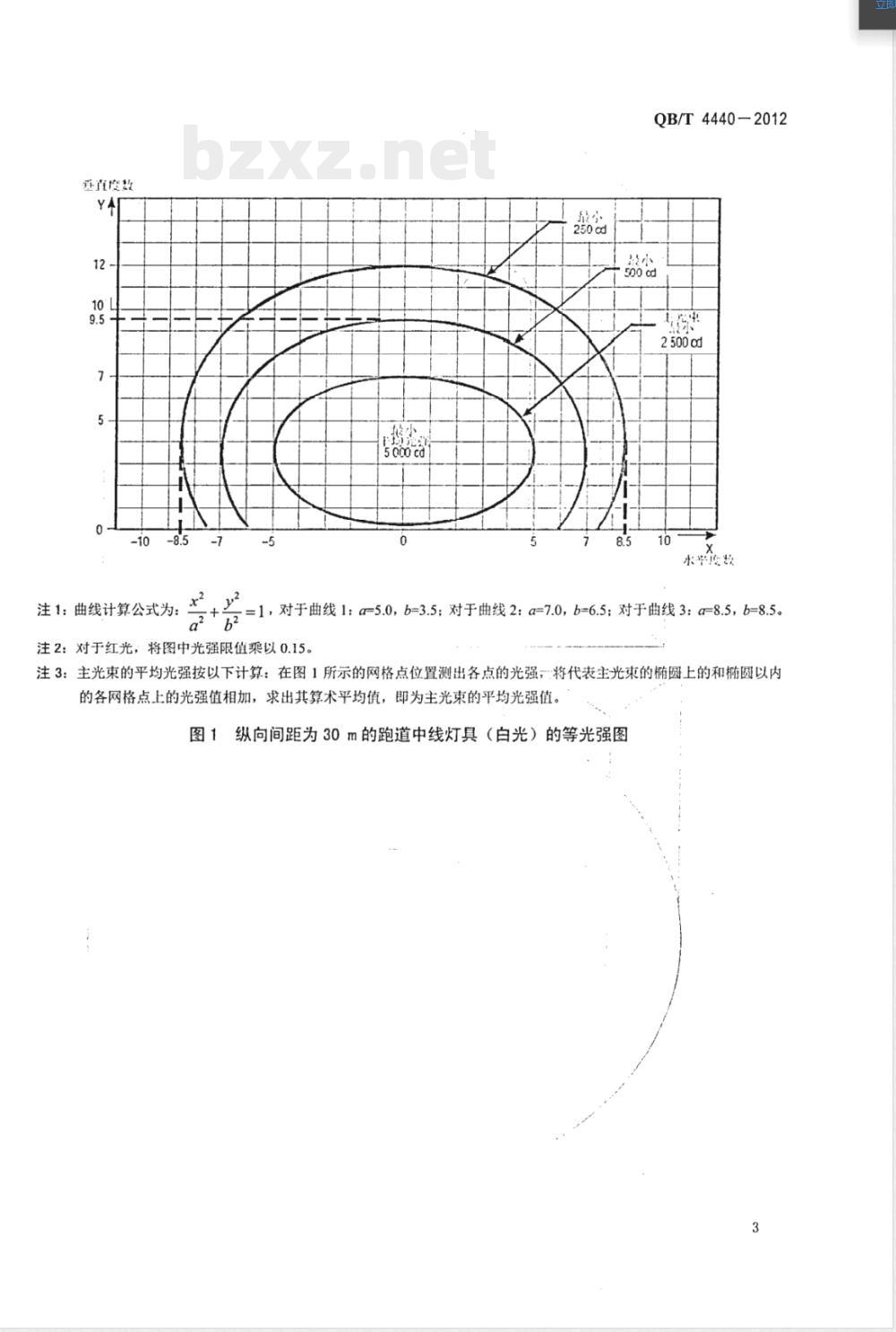

=1，对于曲线1：a=5.0，b=3.5；对于曲线2：a=7.0，b=6.5；对于曲线3：a=8.5，b=8.5。注2：对于红光，将图中光强限值乘以0.15。注3：主光束的平均光强按以下计算：在图1所示的网格点位置测出各点的光强，将代表主光束的椭圆上的和椭圆以内的各网格点上的光强值相加，求出其算术平均值，即为主光束的平均光强值。图1纵向间距为30m的跑道中线灯具（白光）的等光强图3
QB/T4440-2012
重直度数
11类250cd
川125ad
技小平均光染bZxz.net
2500cd
I500cd
1：ill*250cd
主光束股小
2500cd
1送1250cd
水质款
=1，对于曲线1：a=5.0，b=4.5；对于曲线2：a=7.0，b=8.5；对于曲线3：a-8.5，b=10。注1：曲线计算公式为：
a?+ 62
注2：对于红光，将图中光强限值乘以0.15。注3：主光束的平均光强按以下计算：在图1所示的网格点位置测出各点的光强，将代表主光束的植圆上的各圆以内的各网格点上的光强值相加，求出其算术平均值，即为主光束的平均光强值。图2纵向间距为15m的跑道中线灯具（白光）的等光强图4
QB/T 4440-2012
中华人民共
轻工行业标准
民用机场跑道中线灯具
QB/T4440-2012
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有
侵权必究
书号：155019·3976
印数：1-200册
