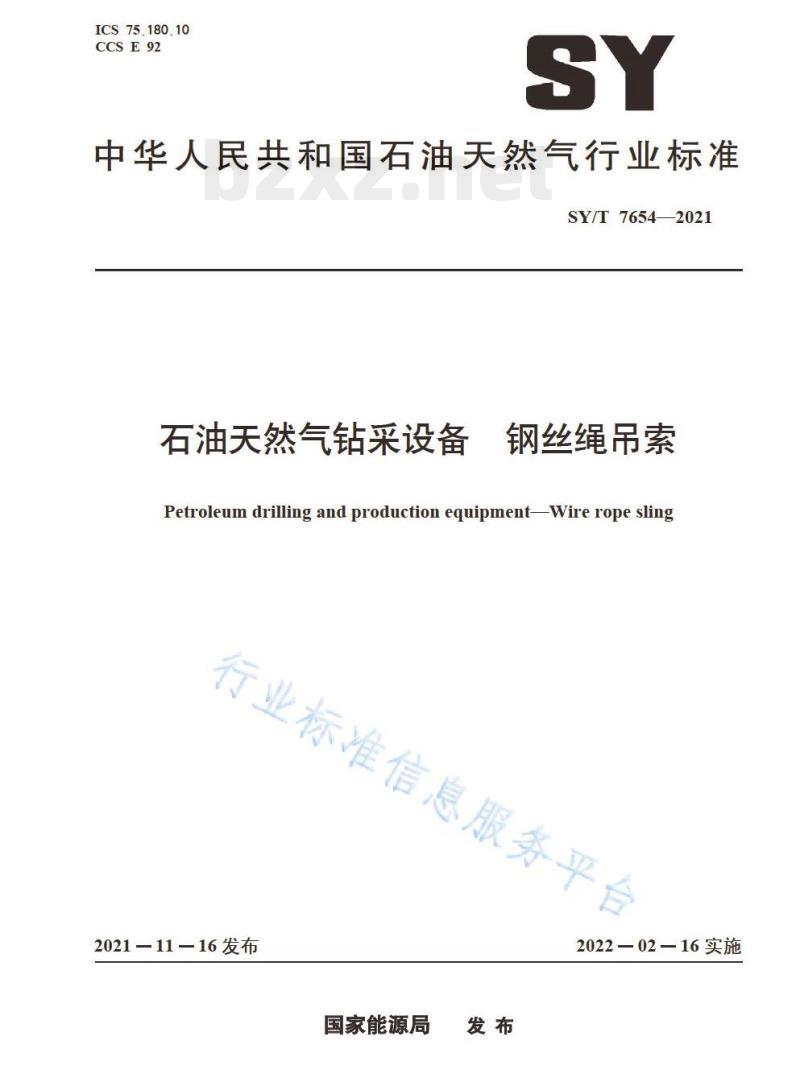

【SY石油天然气标准】 石油天然气钻采设备钢丝绳吊索

ICS 75.180.10
CCSE92
中华人民共和国石油天然气行业标准SY/T76542021
石油天然气钻采设备
钢丝绳吊索
Petroleum drillingand production equipmentWirerope sling行业标准信息服务平台
2021—11—16发布
国家能源局
2022一02—16实施
行业标准信息服务平台
1范围
2规范性引用文件
3术语和定义
产品结构、尺寸和标记方法
挤压吊索
浇铸吊索
5要求
挤压吊索
浇铸吊索
6检验
检验方法
检验规则
包装、标志、贮存及运输
7.4运输
使用与报废
附录A（资料性）
附录B（资料性）
附录C（资料性）
附录D（资料性）
参考文献
挤压吊索典型结构及主专格性能参数浇铸吊索用钢丝绳主要规格
接头压制前结构尺寸
钢丝绳吊索的使用与报废
SY/T76542021
SY/T76542021
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。本文件起草单位：咸阳宝石钢管钢绳有限公司、宝鸡石油机械有限责任公司、石油工业标准化研究所、中国石油技术开发有限公司、国家油气钻井装备工程技术研究中心、西部钻探工程有限公司、渤海钻探工程有限公司。
本文件主要起草人：周虎涛、宁俊、张璇、岳磊、陈俊峰、孙娟、朱炎、闫保国、魏培静、焦斌、罗军、唐世龙、何平。
行业标准信息服务平台
1范围
石油天然气钻采设备
钢丝绳吊索
SY/T76542021
本文件规定了石油天然气钻采设备用钢丝绳吊索的产品结构、尺寸和标记方法，要求，检验，包装、标志、贮存、运输，以及使用与报废的相关内容。本文件适用于石油天然气钻采设备用钢丝绳吊索的生产、验收与使用。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T470锌锭
GB/T3077合金结构钢
GB/T 5974.1
钢丝绳用普通套环
GB/T 5974.2
GB/T6946
GB/T 8918
GB/T13912
GB/T14735
GB/T14736
钢丝绳用重型套环
钢丝绳铝合金压制接头
重要用途钢丝绳
金属覆盖层钢铁制件热浸镀锌层港口装卸用吊钩使用技术条件
港口装卸用吊环使用技术条件
技术要求及试验方法
GB/T14737-2009港口果卸用吊索使用技术条件GB/T20067
GB/T20118
粗直径钢绳
钢丝绳通用技术条件！
钢丝绳绳端套管压制索
GB/T30589
CB/T3818
JB/T5000.6
JB/T8112
索具螺旋扣
重型机械通用技术条件第6部分，5件SY/T5170石油天然气工业用钢丝绳APISpec9A钢丝绳规范（Specificationforwirerope）ASMEBPVC-V：2010锅炉及压力容器规范第V卷：无损检测（BoileradlpresurevesselcodePartV :Nondlestructiveexamination)ASTMA388/A388M钢锻件超声检验标准操作方法（Standardpracticeforultrasonicexaminationof steel forgings)
超声检测用钢质参考试块的制作与质量控制方法（StandlardpracticeforfabricationASTME428
and control ofmetal,other than aluminum,reference blocks used in ultrasonic testing)ASTME709磁粉检验的标准指南（Standandguideformagneticparticletesting）1
SY/T76542021
3术语和定义
GB/T14737—2009界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T14737—2009中的一些术语和定义。3.1
钢丝绳吊索steelwireropesling由钢丝绳的一端或两端与吊钩、吊环、链条等金属配件连接组成的装卸索具。钢丝绳也可单独制成吊索。
「来源：GB/T14737-—2009，3.2]3.2
挤压吊索pressedsling
钢丝绳一端或两端采用铝合金或低碳钢套管通过机械压制制成的索具。3.3
浇铸吊索pouredsling
索节和钢丝绳通过浇铸连接而成的索具。3.4
minimumbreakingforce
最小破断拉力
钢丝绳标准中规定的钢丝绳最小破断拉力乘以钢丝绳吊索效率系数所得的计算值。注：单位为千牛(KN)。
measuredbreakingforce
实测破断拉力
沿钢丝绳吊索轴线方向持续加载直至钢丝绳断裂，并且索节或接头无损坏时所测得的拉力值。注：单位为千牛(KN)。
额定载荷
rated load
钢丝绳吊索垂直提升物料时所充许的最大载荷。注：单位为千牛（KEN)。
极限工作载荷
working load Ji.t
准信息
钢丝绳吊索使用时允许悬挂的最大载荷注：单位为千牛(KN)。
效率系数efficiencyfactor
汉务平台
钢丝绳吊索拉伸试验时的破断拉力与所选用钢丝绳的实测破影拉力之比。3.9
安全系数safetyfactor
钢丝绳吊索的最小破断拉力与额定载荷的比值。3.10
公称长度nominallength
订货合同中约定的钢丝绳吊索长度。注：吊索公称长度单位为米（m）。3.11
接头joint
挤压吊索中用于固结钢丝绳绳端的铝合金或低碳钢套管。软环眼flexibleeyeofropering
挤压吊索中钢丝绳两端由钢丝绳直接形成的环状绳圈，如图1所示。图1软环眼
硬环眼rigideyeofropering
挤压吊索中钢丝绳两端嵌有金属套环的环状绳圈，如图2所示。SY/T76542021
经标准信息服务服
a）内嵌重重
b)内嵌普通套环
硬环眼
单肢吊索singlesling
仅用一根挤压吊索来起吊货物的索具。【来源：GB/T14737—2009，3.4，有修改3.15
多肢吊索multiplesling
与主环连接的两根或两根以上的单肢吊索组合成的索具。由各肢的一端与主连接或各肢分别通过连接环或中间环与主环连接制成。【来源：GB/T14737—2009，3.5，有修改】3.16
肢间夹角angle
多肢吊索中，相对于一定的吊用模式下的任意两根吊索之间的夹角。【来源：GB/T14737—2009，3.7，有修改】3
SY/T76542021
吊用模式hangingmode
吊运货物时，由相应吊索呈现出的几何位置形状。「来源：GB/T14737—2009，3.8，有修改】3.18
吊用模式系数hangingmodelcoefficient根据吊用模式中的吊索肢数和肢间夹角，吊索所能承受最大载荷的校正值。『来源：GB/T14737——2009，3.9]3.19
索节socket
浇铸吊索中与钢丝绳连接的金属附件。3.20
验证拉力prooftest
浇铸吊索出厂前用于检查索节固结性能进行的试验拉力，该值为钢丝绳最小破断拉力的50%。注：单位为千牛（KN)
滑移量slippage
浇铸吊索索体整体移出索节锥体小端索口的位移注：单位为毫米(mm）。
4产品结构、尺寸和标记方法
4.1挤压吊索
4.1.1挤压吊索按环眼型式分为软环眼挤压吊索和硬环眼挤压吊索（内嵌普通套环或重型套环）：挤压吊索按接头型式分为圆柱形接头挤压吊索和圆柱锥端形接头（（简称锥端形接头）挤压吊索。挤压吊索的组合结构分类如图所示。
4.1.2软环眼的环眼宽度宜为钢丝绳公称直径10倍，环眼长度宜为钢丝绳公称直径20倍。4.1.3挤压吊索的典型结构及主要规格性能参数参见附录A。4.1.4挤压吊索的标记代号所表示的义见表1，标记代号（示例如图4所示）应由下列内容组成：唯信息服务平台
a）吊索肢数；
b）环眼型式；
c）挤压吊索代号：
d）接头型式，
e）接头材质：
f）钢丝绳绳芯类型，
g）钢丝绳公称直径，单位为毫米（mm）；h）吊索公称长度，不同长度之间用“”分开，单位为米（m)。4.2浇铸吊索
4.2.1浇铸吊索按两端索节型式，可分为三种基本型式，分别是双开型吊索、开闭型吊索和双闭型吊索（图5)。
4.2.2铸吊索的主要规格性能参数参见附录B的规定。4
标引序号和字母符号说明：
环眼，2——接头，3-
吊索长度，a
a）软环眼柱形接头挤压吊索
b）软环眼锥端形接头挤压吊索
c）硬环眼（普通套环）圆柱形接头挤压吊索d）硬环眼（重型套环）圆柱形接头挤压吊索e）硬环眼（音通套不，气端形接头挤压吊索f）硬环眼（重型套环）锥端形接头挤压吊索索体：4
-环眼宽度，b-
套环，
环眼长度：D
SY/T76542021
钢丝绳公称直径：H索体有效长度。图3挤压吊索结构示意图
SY/T7654—2021
吊索肢数
环眼型式
吊索代号
接头理式
接头材质
钢丝绳绳芯类型
图4挤压吊索标记代号示例
表1挤压吊索标记代号含义
单肢吊索
双肢吊索
三肢吊索
四肢吊索
吊索公称长度
钢丝绳公称直径
钢丝绳绳芯类型
接头材质
接头型式
挤压吊索代号
环眼型式
吊索肢数
普通套环
硬环眼bzxz.net
重型套环
软环眼
挤压吊索
圆柱形接头
锥端形接头
纤维芯
G表示普通套环上加装吊钩，C表示普通套环上未加装吊钩。代号
不标记
不标记
不标记
4.2.3浇铸吊索的标记代号所表示的含义见表2，标记代号（示例如图6所示）应由下列内容组成：a）索节类型；
b）浇铸吊索型式；
c）钢丝绳绳芯类型
d）钢丝绳公称直径，单位为毫米（mm）：e）吊索公称长度，单位为米（m）。6
a）双开型吊索（KK）
b）开闭型吊索(KB）
图5浇铸吊索结构
JKKI80-54.5
吊索公称长度
钢丝绳公称直径
钢丝绳绳芯类型
浇铸吊索型式
索节类型
图6浇铸吊索标记代号示例
表2铸吊索标记代号含义
索节类型
浇铸吊索型式
钢丝绳绳芯类型
注：J型和J.型索节类型图示为图12和图13。分类
双开型
双闭型
开闭型
纤维芯
SY/T76542021
c）双闭型吊索(BB)
SY/T76542021
5要求
5.1挤压吊索
5.1.1原材料
5.1.1.1挤压吊索用钢丝绳应符合GB/T20118、GB/T8918、GB/T20067、SY/T5170或APISpec9A的规定。
5.1.1.2挤压吊索用接头应符合GB/T30589或GB/T6946的规定。5.1.1.3挤压吊索用吊环应符合GB/T14736的规定。5.1.1.4挤压吊索用吊钩应符合GB/T14735的规定。挤压吊索用普通套环应符合GB/T5974.1的规定，重型套环应符合GB/T5974.2的规定。5.1.1.5
5.1.1.6挤压吊索用卸扣应符合JB/T8112的规定。5.1.1.7
挤压吊索用索具螺旋扣应符合CB/T3818的规定。5.1.2外观质量
挤压吊索用钢丝绳外表面应无断丝、断股等缺陷，钢丝绳表面涂油应均匀。挤压吊索用接头外表面应光滑，无裂纹、飞边和毛刺等表面缺陷。5.1.2.2
5.1.3接头尺寸
5.1.3.1挤压吊索用接头压制前的结构尺寸参见附录C的规定；压制后接头（图7）的尺寸应符合表3的规定，接头圆度应小于或等于压制后接头直径的5%行综准信息服努平台
a）圆柱形接头
标引序号和字母符号说明：
标记吊索极限工作载荷：
钢丝绳公称直径：
一接头直径：
一接头锥端小径：
一圆柱形接头长度；
锥端形接头长度；
锥端长度：
接头端部到套环端部的距离。
图7挤压吊索用接头
