【SY石油天然气标准】 石油天然气钻采设备海洋钻井平台的电缆集成设计和安装

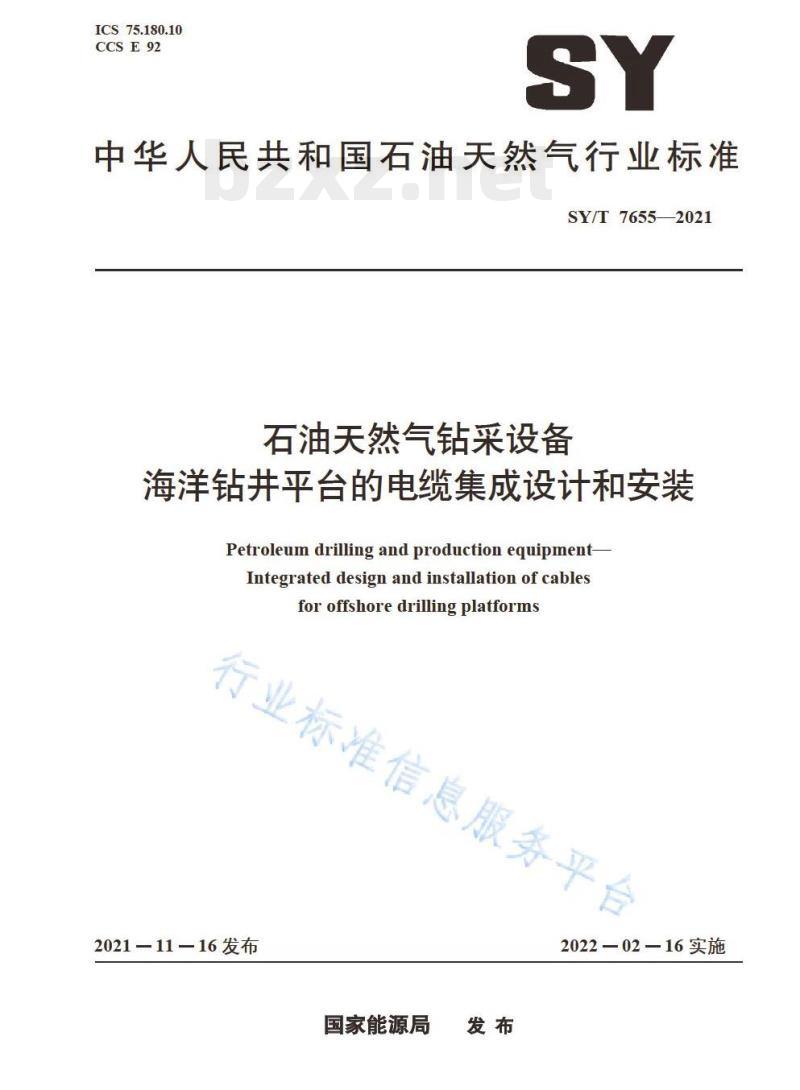

ICS 75.180.10 CCS E92 SY 中华人民共和国石油天然气行业标准 SY/T 7655—2021 石油天然气钻采设备 海洋钻井平台的电缆集成设计和安装 Petroleum drilling and production equipment Integrated design and installation of cables for offshore drilling platforms 2021—11—16发布 国家能源局发布 2022—02—16实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 本文件由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）归口。 本文件起草单位：宝鸡石油机械有限责任公司、石油工业标准化研究所、中海油田服务股份有限公司、中国石油集团海洋工程有限公司、四川宏华电气有限责任公司、西北工业大学、中油国家油气钻井装备工程技术研究中心有限公司。 本文件主要起草人：孙娟、董兴华、陈俊峰、杨双业、王春春、于兴军、宫慧、张连合、孙志斌、崔宝磊、谢伟。 1 范围 本文件规定了石油天然气钻采设备海洋钻井平台电缆集成设计和安装中电缆路径设计、电缆排布与分隔、电缆敷设、电缆紧固、电缆贯通与密封、保护接地线连接、电气装件及电缆标识等要求。 本文件适用于新建海洋钻井平台钻井设备之间的电缆集成设计和安装，海洋修井平台可参照执行。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 4208—2017 外壳防护等级（IP代码） SY/T 6671—2017 石油设施电气设备场所0区、1区和2区的分类推荐作法 IEC 61892-3:2019 移动式及固定式近海装置电气设施 第3部分：设备 CCS海上移动平台入级规范（2020版） CCS钢质海船入级规范（2018版） 3 术语、定义和缩略语 3.1 术语和定义 3.1.1 工作接地 为满足海洋钻井平台动力系统和电气设施工作特性需要而设置的接地。 3.1.2 保护接地 为确保在任何时候均能即时释放电能而不发生危险，与海洋钻井平台设施金属结构、外壳及配电装置构架等连接的接地方式。 3.1.3 电气装件 与敷线及装置的用电设备有关的结构件，包括支撑装件和贯通装件两大类。 3.2 缩略语 CCS：中国船级社（China Classification Society） DP：动力定位系统（Dynamic Positioning） MCT：电缆密封贯舱件（Multi Cable Transit） 4 总则 4.1 资料 电缆集成设计前应熟悉以下资料： 电气设备布置图； 电气系统图； 防爆区域划分图； 防火区域和水密区域划分图； 结构图； 支撑装件和贯通装件资料； 电缆信息，包括外径、规格及使用方法； 海洋平台钻井模块电缆收放要求，包括拆除、安装、移运等工况，以及进线位置、电缆预留余量、电缆排列方式等。
