【JT交通运输标准】 船用电子设备环境试验条件和方法正弦振动

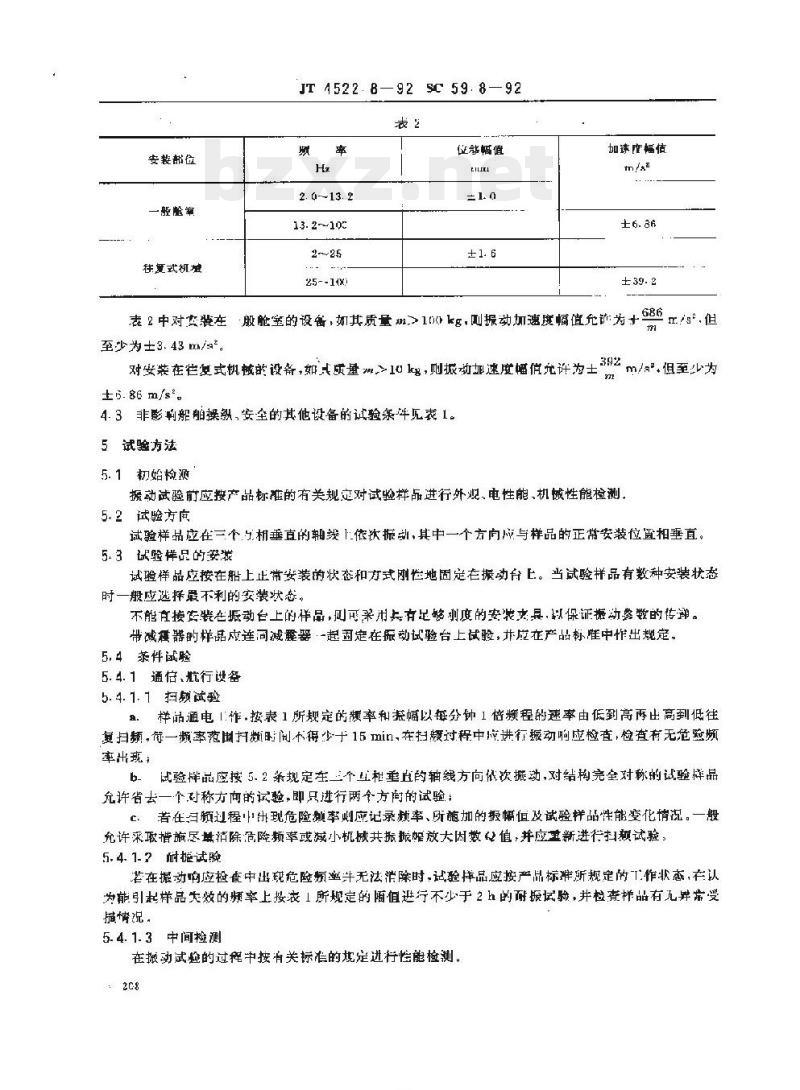

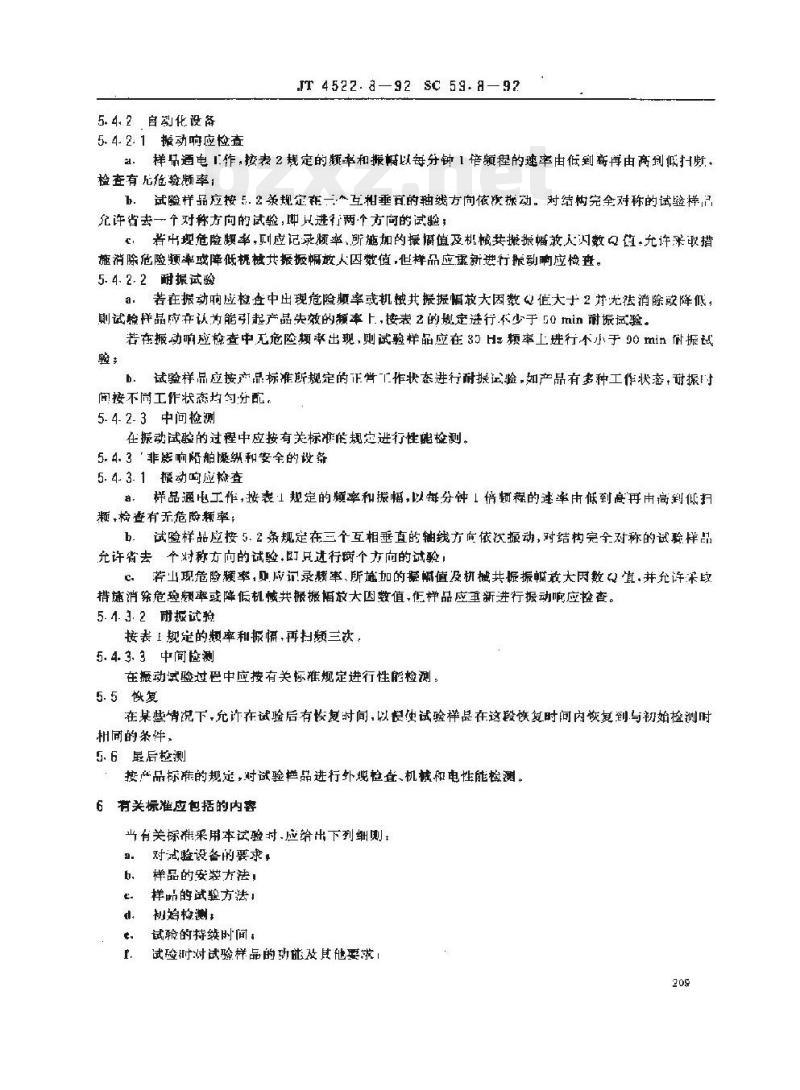

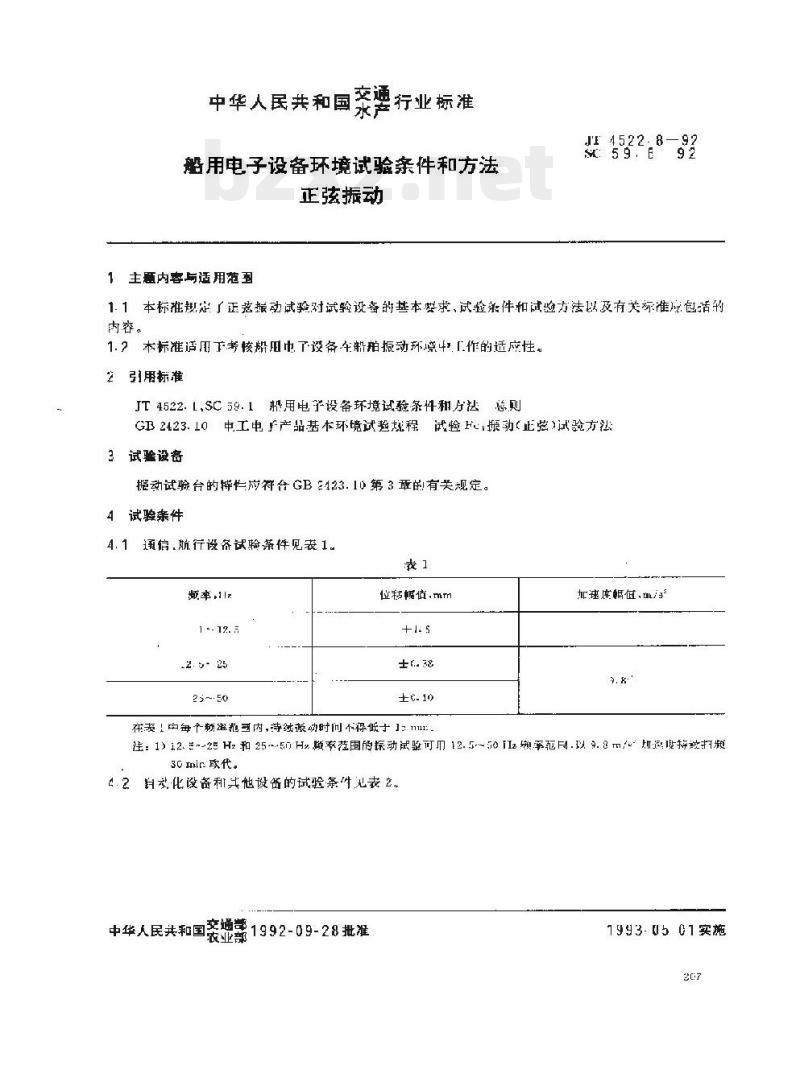

中华人民共和国案画行业标准 水产 船用电子设备环境试验条件和方法 正弦振动 JF4522-8—92 主题内容与适用范围 本标准规定了正弦振动试验对试验设备的基本要求、试验条件和试验方法以及有关标准应包括的内容。本标准适用于考核船用电子设备在船舶振动环境下工作的适应性。 引用标准 JT4522.1 船用电子设备环境试验条件和方法总则 GB 2423.10 电工电子产品基本环境试验规程 试验Fc振动（正弦）试验方法 3 试验设备 振动试验台的特性应符合GB 2423.10第3章的有关规定。 4 试验条件 4.1 通信、航行设备试验条件见表1。表1规定了不同频率范围对应的位移幅值及加速度幅值，并要求在各频率范围内持续振动时间不得低于规定值。注：12.5Hz～25Hz和25Hz～50Hz频率范围的扫频试验可由12.5Hz～50Hz频率范围替代，并按9.8m/s²进行扫频30min。 4.2 自动化设备和其他设备的试验条件见表2。表2规定了不同频率段对应的位移幅值和加速度幅值。对安装在一般舱室的设备，当质量m>100kg时，振动加速度幅值允许为±6.86m/s²，但至少为±3.43m/s²；对安装在往复式机械的设备，当质量m>10kg时，振动加速度幅值允许为±6.86m/s²。 4.3 非影响船舶操纵、安全的其他设备的试验条件见表1。 5 试验方法 5.1 初始检测 振动试验前应按产品标准规定对试验样品进行外观、电性能、机械性能检测。 5.2 试验方法 试验样品应在三个互相垂直的轴线方向依次振动，其中一个方向应与样品正常安装位置相垂直。 5.3 试验样品的安装 试验样品应按船上正常安装状态刚性固定在振动台上；当有多种安装状态时，应选择最不利状态；不能直接安装时应使用具有足够刚度的安装夹具；带减震器的样品应连同减震器一起固定进行试验，并在产品标准中规定。 5.4 试验方法 5.4.1 通信、航行设备 5.4.1.1 扫频试验 样品通电工作，按表1规定频率和振幅以每分钟1倍频程速率由低到高再由高到低往复扫频，每一频率范围扫频时间不少于15min，并在扫频过程中进行振动响应检查，观察是否出现危险频率。 试验样品按三个相互垂直轴向依次振动，对结构对称样品可省略一个对称方向。 若出现危险频率，应记录频率、振幅及试验样品性能变化情况，并可采取措施降低共振影响后重新试验。 5.4.1.2 耐振试验 若存在危险频率且无法消除，试验样品应在可能引起失效的频率上按表1规定振幅进行不少于2h耐振试验，并检查性能。 5.4.1.3 中间检测 在振动试验过程中按相关标准进行性能检测。 5.4.2 自动化设备 5.4.2.1 振动响应检查 样品通电工作，按表2规定频率和振幅进行扫频试验，检查是否存在危险频率；若出现危险频率，应记录相关参数并可采取措施降低共振影响后重新试验。 5.4.2.2 耐振试验 若存在危险频率或机械共振振幅放大因数大于2且无法消除，则在危险频率上进行不少于50min耐振试验；若无危险频率，则在33Hz频率下进行不少于90min耐振试验。
