【其他行业标准】 超硬磨料 人造金刚石技术条件

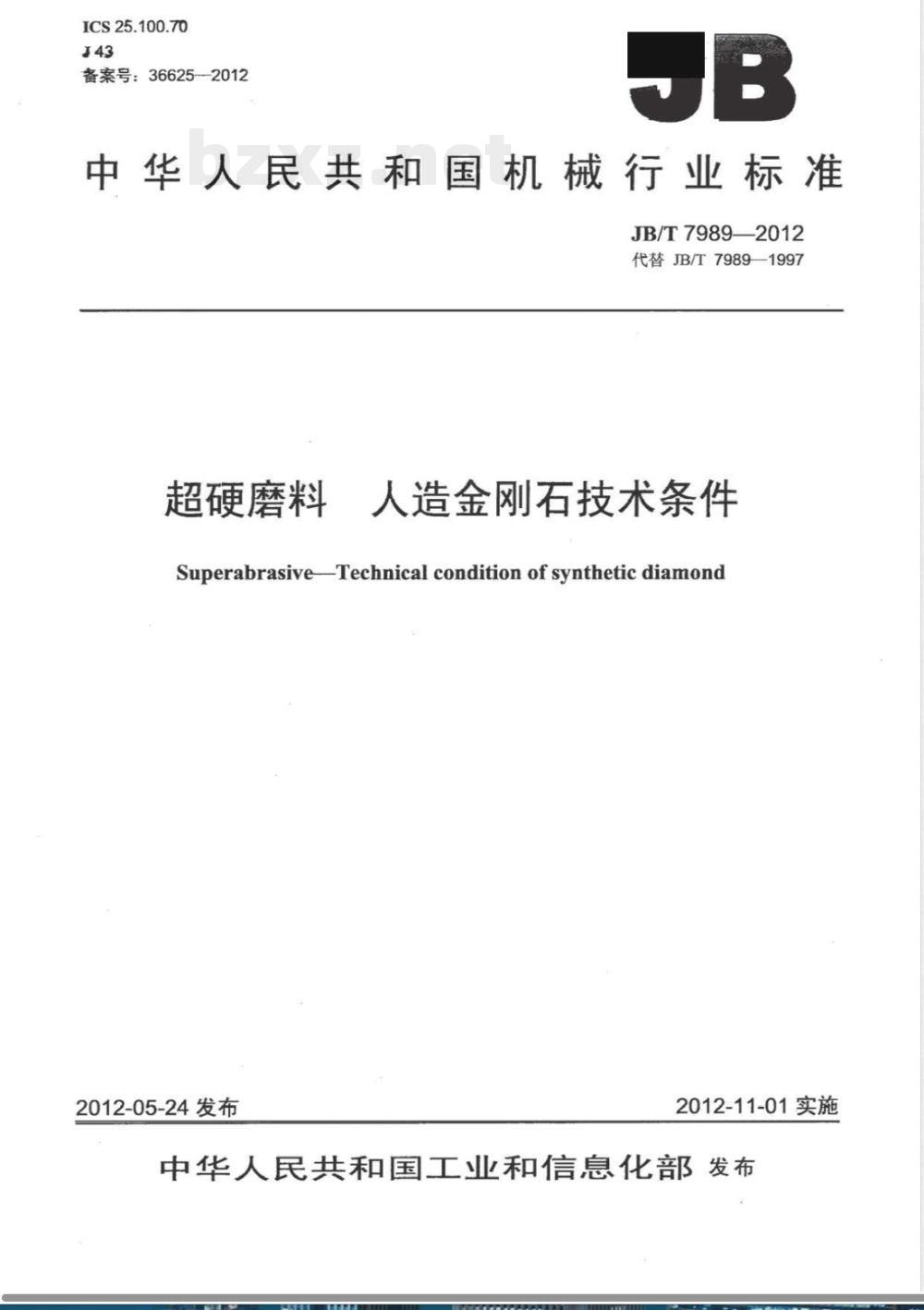

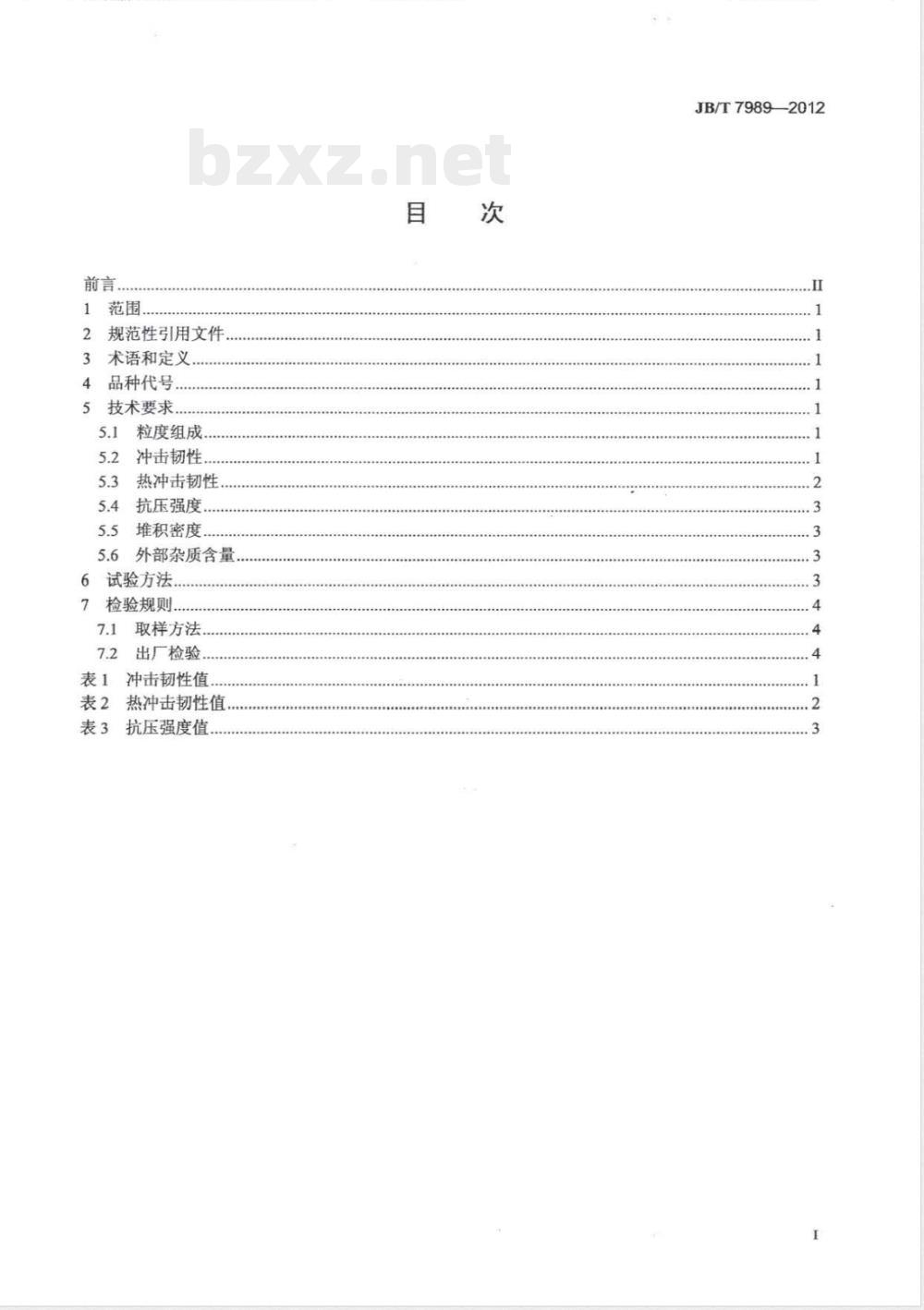

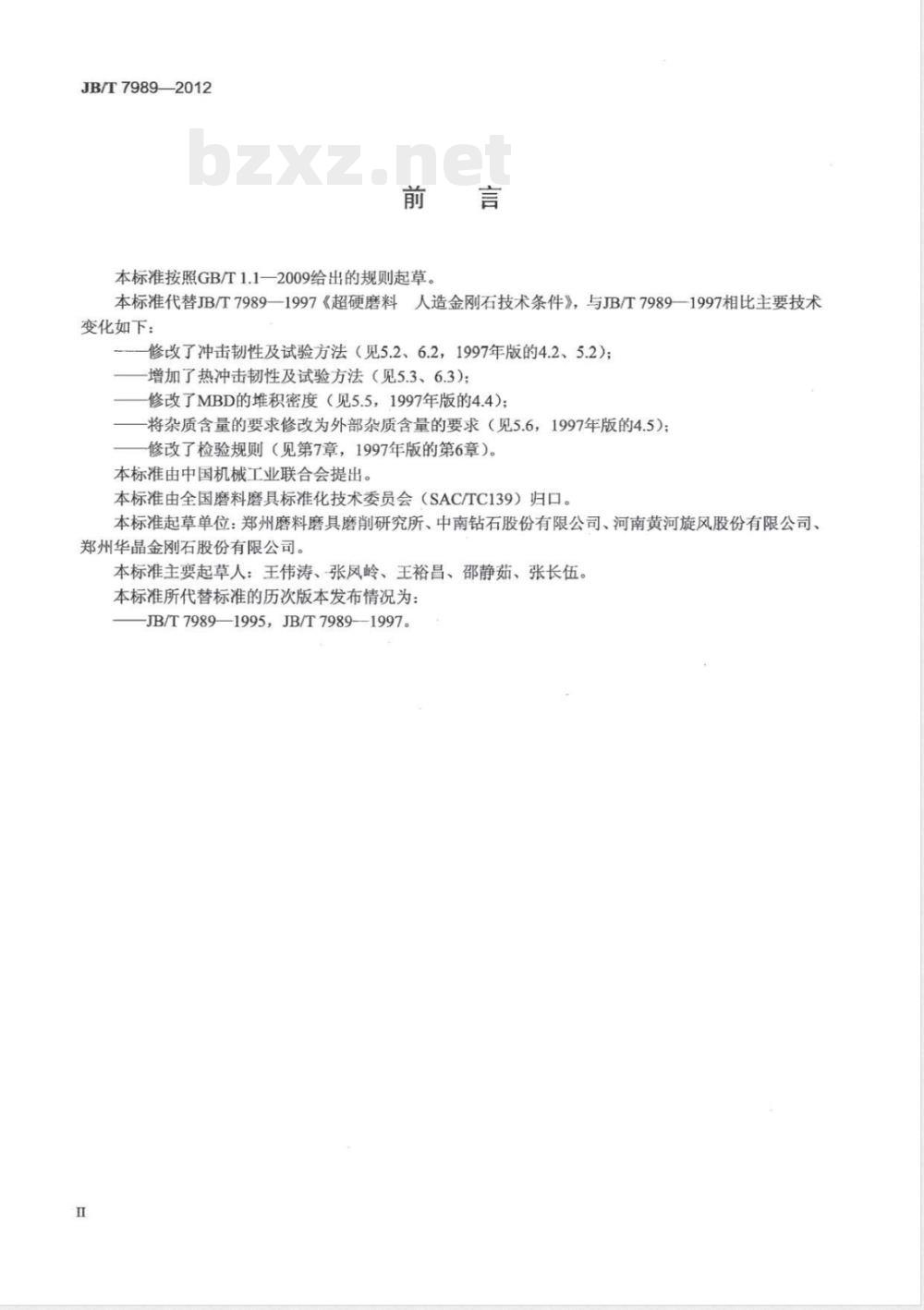

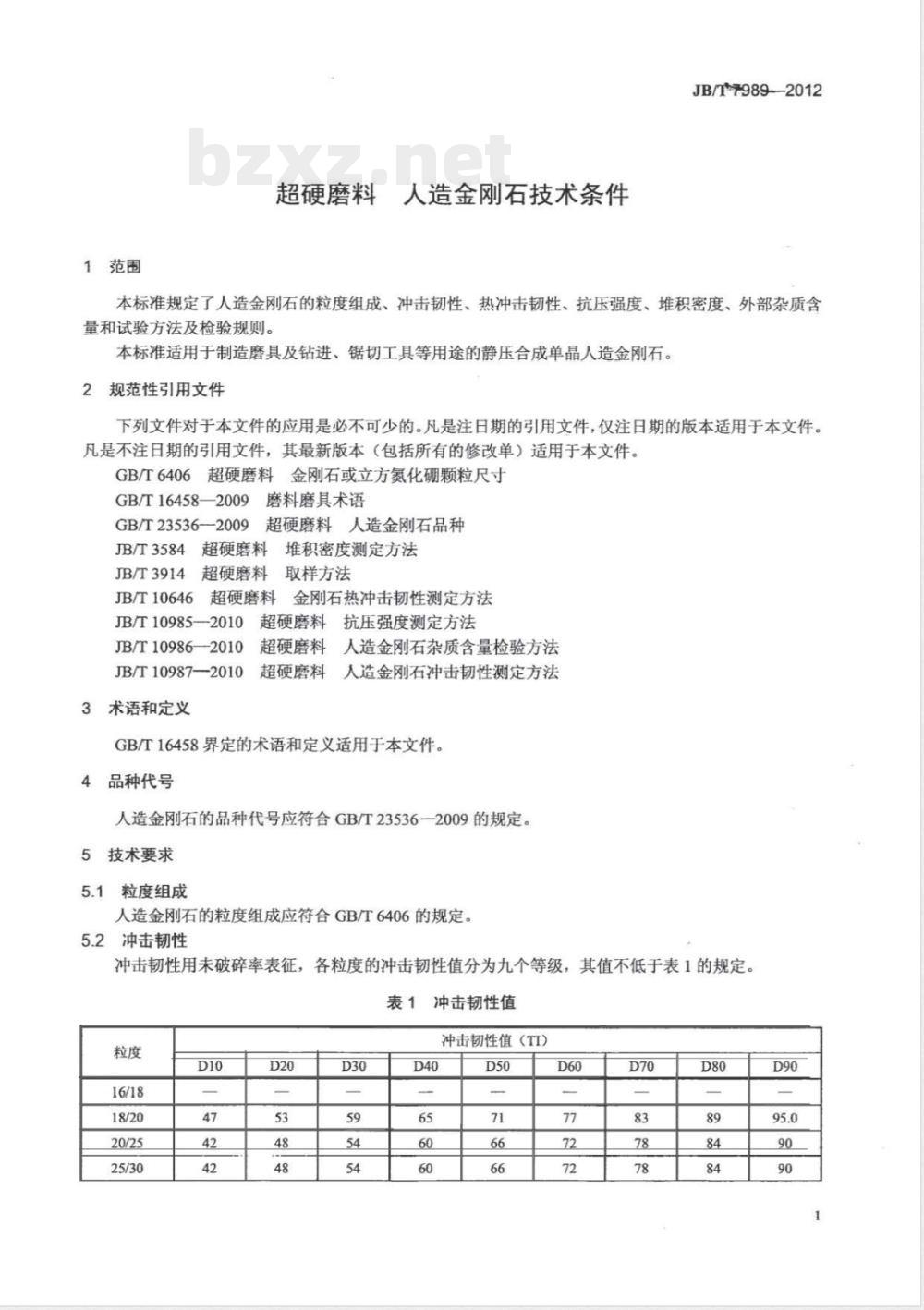

ICS 25.100.70 J43 备案号：36625-2012 中华人民共和国机械行业标准 JB/T 7989—2012 代替 JB/T 7989—1997 超硬磨料 人造金刚石技术条件 Superabrasive — Technical condition of synthetic diamond 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T 7989—1997《超硬磨料 人造金刚石技术条件》，与 JB/T 7989—1997 相比主要技术变化如下： — 修改了冲击韧性及试验方法（见 5.2、6.2，1997 年版的 4.2、5.2）； — 增加了热冲击韧性及试验方法（见 5.3、6.3）； — 修改了 MBD 的堆积密度（见 5.5，1997 年版的 4.4）； — 将杂质含量的要求修改为外部杂质含量的要求（见 5.6，1997 年版的 4.5）； — 修改了检验规则（见第 7 章，1997 年版的第 6 章）。 本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：郑州磨料磨具磨削研究所、中南钻石股份有限公司、河南黄河旋风股份有限公司、郑州华晶金刚石股份有限公司。 本标准主要起草人：王伟涛、张凤岭、王裕昌、邵静茹、张长伍。 本标准所代替标准的历次版本发布情况为： JB/T 7989—1995、JB/T 7989—1997。 1 范围 本标准规定了人造金刚石的粒度组成、冲击韧性、热冲击韧性、抗压强度、堆积密度、外部杂质含量和试验方法及检验规则。 本标准适用于制造磨具及钻进、锯切工具等用途的静压合成单晶人造金刚石。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6406 超硬磨料 金刚石或立方氮化硼颗粒尺寸 GB/T 16458—2009 磨料磨具术语 GB/T 23536—2009 超硬磨料 人造金刚石品种 JB/T 3584 超硬磨料 堆积密度测定方法 JB/T 3914 超硬磨料 取样方法 JB/T 10646 超硬磨料 金刚石热冲击韧性测定方法 JB/T 10985—2010 超硬磨料 抗压强度测定方法 JB/T 10986—2010 超硬磨料 人造金刚石杂质含量检验方法 JB/T 10987—2010 超硬磨料 人造金刚石冲击韧性测定方法 3 术语和定义 GB/T 16458 界定的术语和定义适用于本文件。 4 品种代号 人造金刚石的品种代号应符合 GB/T 23536—2009 的规定。 5 技术要求 5.1 粒度组成 人造金刚石的粒度组成应符合 GB/T 6406 的规定。 5.2 冲击韧性 冲击韧性用未破碎率表征，各粒度的冲击韧性值分为九个等级，其值不低于表 1 的规定。 表 1 冲击韧性值 粒度：16/18、18/20、20/25、25/30 D10：47、42、42 D20：53、48、48 D30：59、54、54 D40：65、60、60 D50：71、66、66 D60：77、72、72 D70：83、78、78 D80：89、84、84 D90：95.0、90、90 后续粒度包括：30/35、35/40、40/45、45/50、50/60 等。
