【其他行业标准】 普通磨料 微晶刚玉

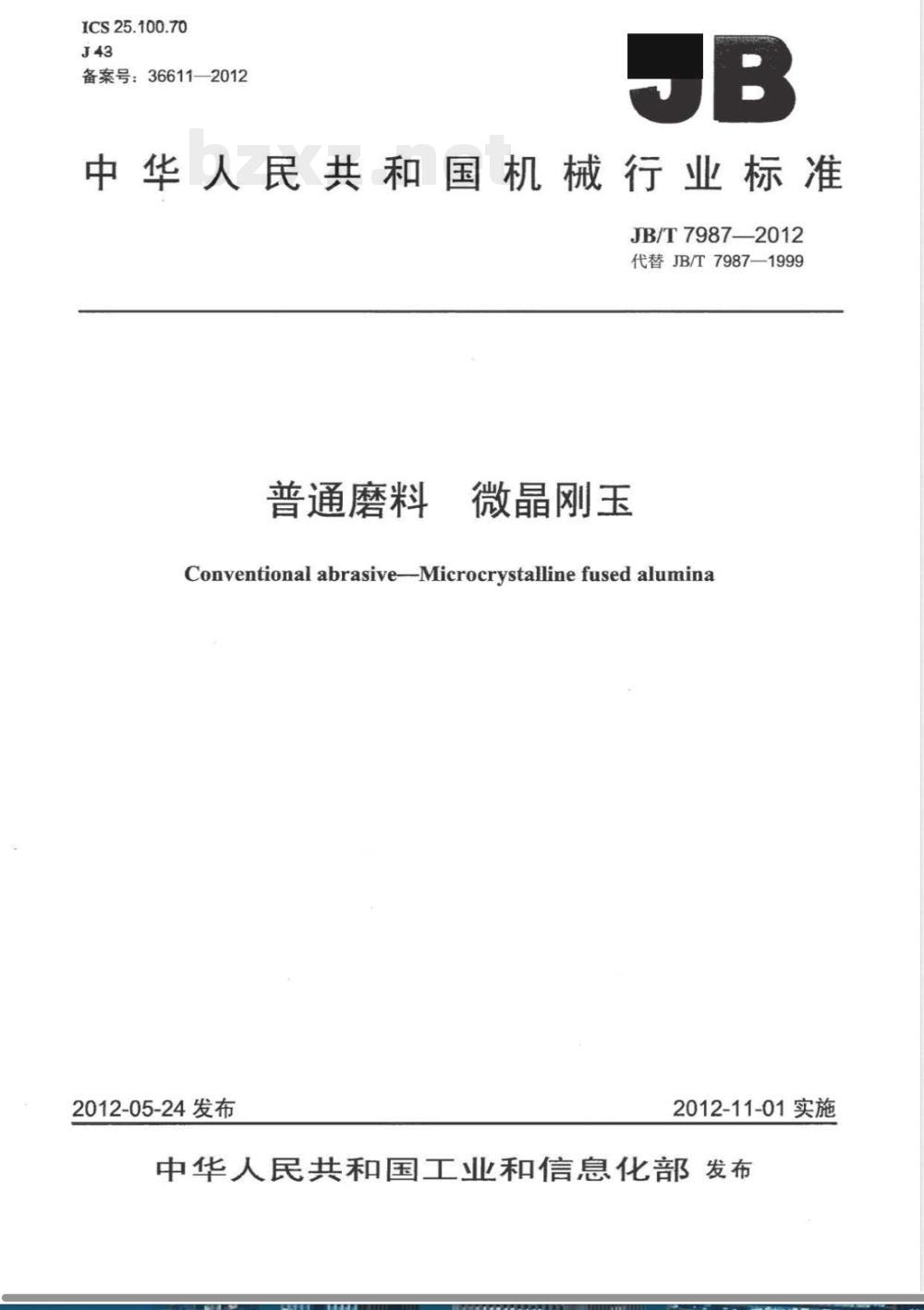

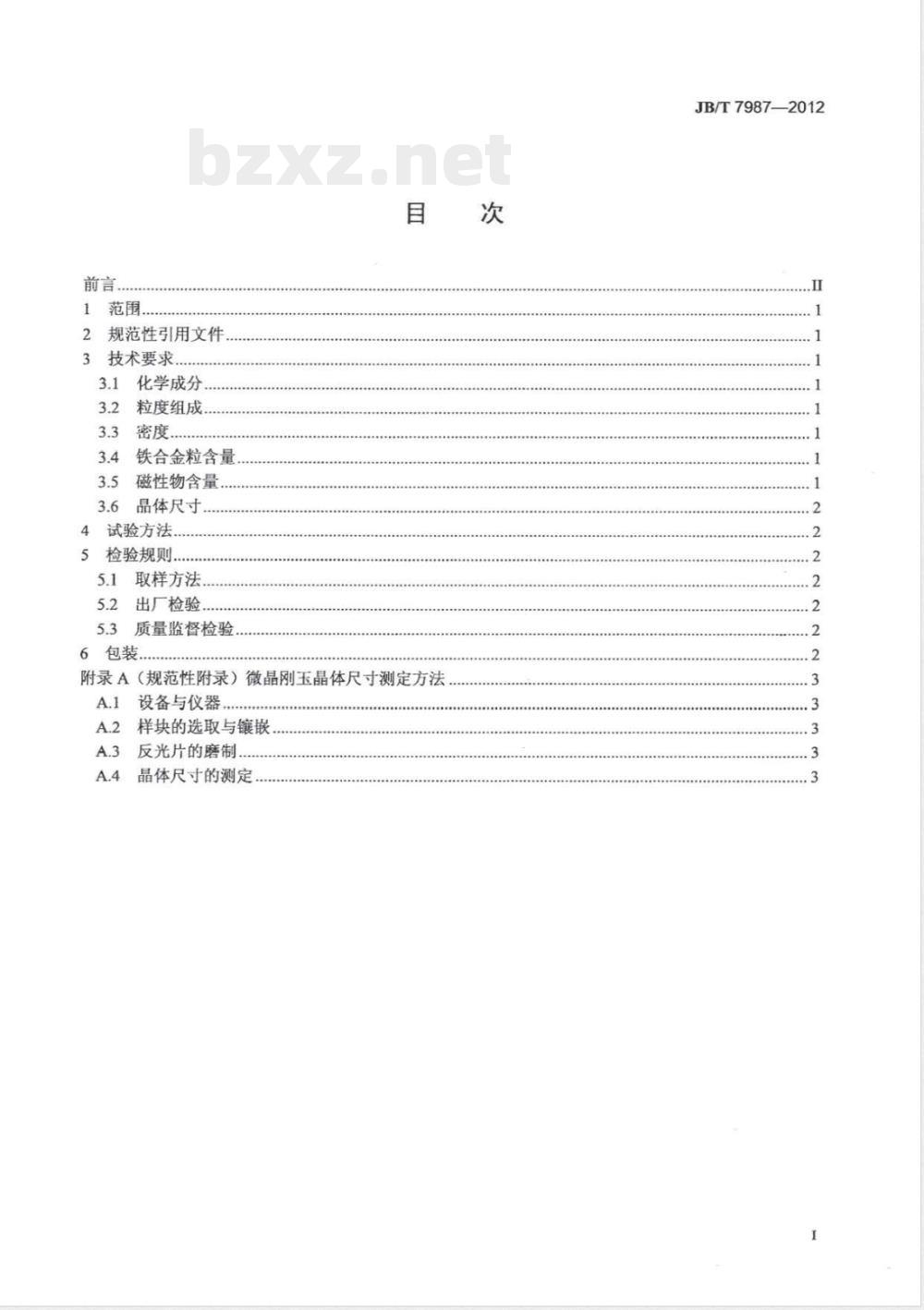

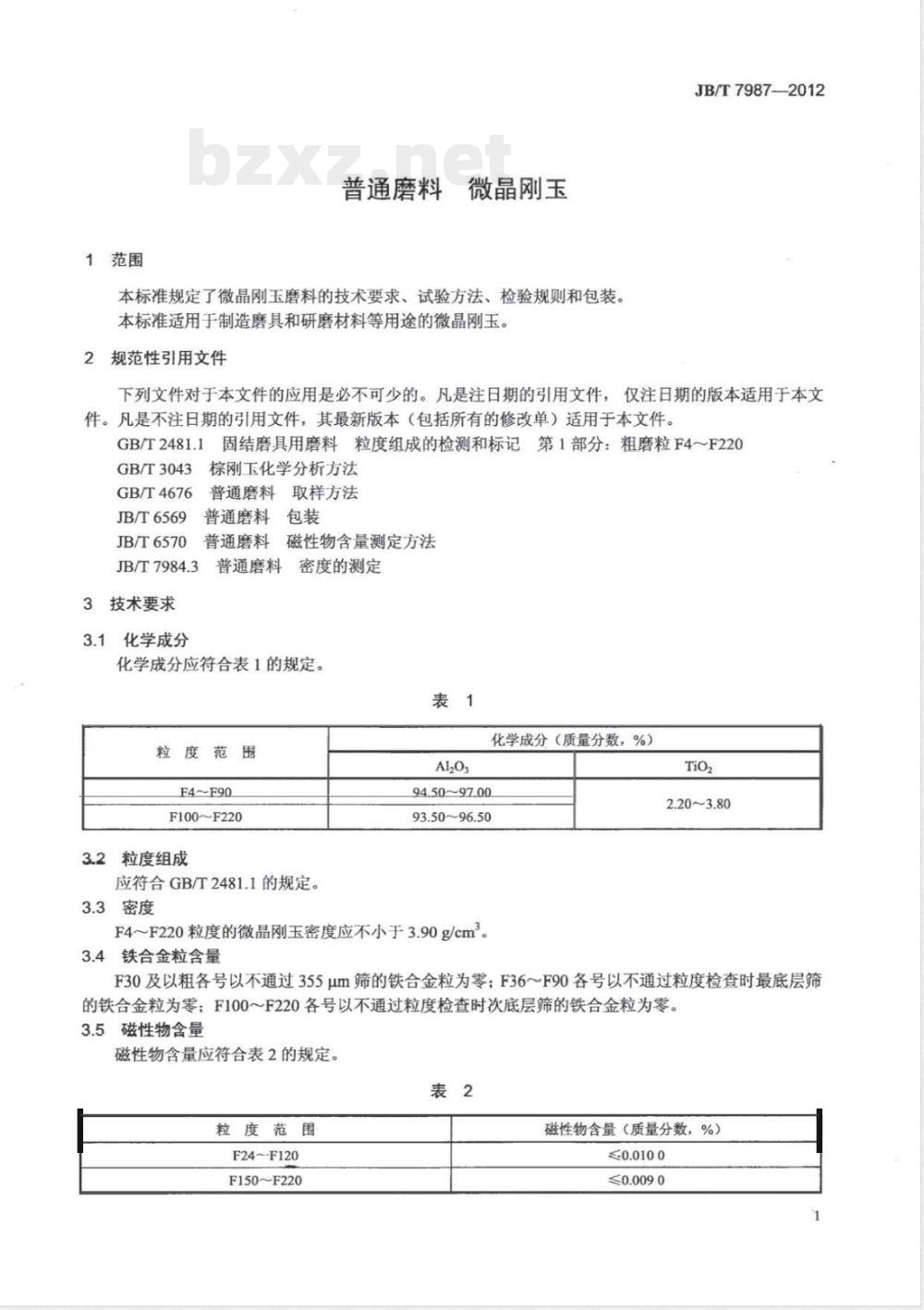

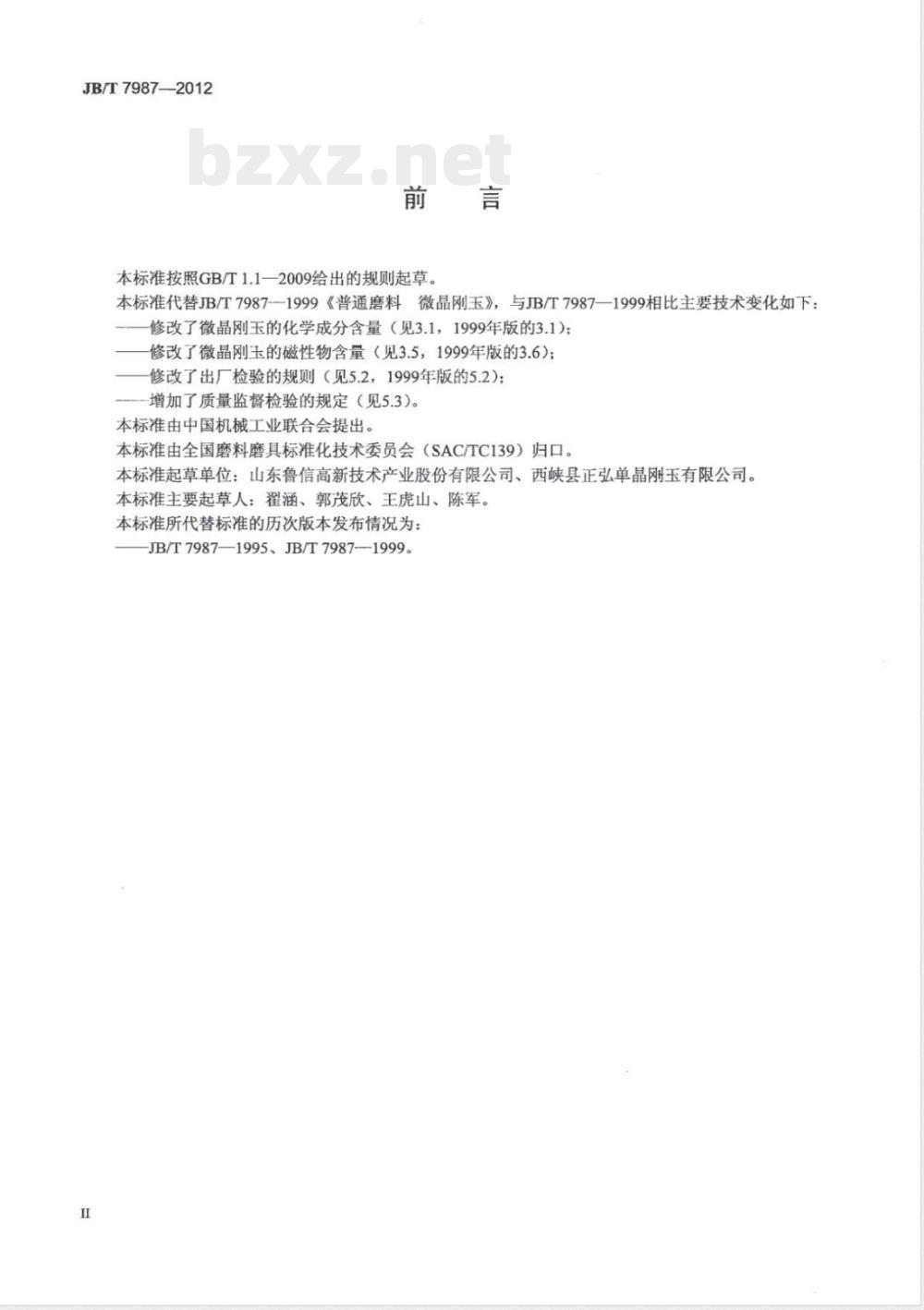

ICS 25.100.70 J43 备案号：36611-2012 中华人民共和国机械行业标准 JB/T 7987—2012 代替 JB/T 7987—1999 普通磨料 微晶刚玉 Conventional abrasive — Microcrystalline fused alumina 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JB/T 7987—1999《普通磨料 微晶刚玉》，与 JB/T 7987—1999 相比主要技术变化如下： — 修改了微晶刚玉的化学成分含量； — 修改了微晶刚玉的磁性物含量； — 修改了出厂检验规则； — 增加了质量监督检验规定。 本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：山东鲁信高新技术产业股份有限公司、西峡县正弘单晶刚玉有限公司。 本标准主要起草人：翟涵、郭茂欣、王虎山、陈军。 本标准所代替标准的历次版本发布情况为：JB/T 7987—1995、JB/T 7987—1999。 目录 前言 1 范围 2 规范性引用文件 3 技术要求 3.1 化学成分 3.2 粒度组成 3.3 密度 3.4 铁合金粒含量 3.5 磁性物含量 3.6 晶体尺寸 4 试验方法 5 检验规则 5.1 取样方法 5.2 出厂检验 5.3 质量监督检验 6 包装 附录A（规范性附录）微晶刚玉晶体尺寸测定方法 A.1 设备与仪器 A.2 样块的选取与镶嵌 A.3 反光片的磨制 A.4 晶体尺寸的测定 1 范围 本标准规定了微晶刚玉磨料的技术要求、试验方法、检验规则和包装。 本标准适用于制造磨具和研磨材料等用途的微晶刚玉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2481.1 固结磨具用磨料粒度组成的检测和标记 第1部分：粗磨粒 F4～F220 GB/T 3043 棕刚玉化学分析方法 GB/T 4676 普通磨料取样方法 JB/T 6569 普通磨料包装 JB/T 6570 普通磨料 磁性物含量测定方法 JB/T 7984.3 普通磨料 密度的测定 3 技术要求 3.1 化学成分 化学成分应符合表1的规定。 表1 化学成分（质量分数，%） 粒度范围：F4～F90 Al2O3：94.50～97.00 TiO2：2.20～3.80 粒度范围：F100～F220 Al2O3：93.50～96.50 3.2 粒度组成 应符合 GB/T 2481.1 的规定。 3.3 密度 F4～F220 粒度的微晶刚玉密度应不小于 3.90 g/cm3。 3.4 铁合金粒含量 F30 及以粗各号以不通过 355μm 筛的铁合金粒为零；F36～F90 各号以不通过粒度检查时最底层筛的铁合金粒为零；F100～F220 各号以不通过粒度检查时次底层筛的铁合金粒为零。 3.5 磁性物含量 磁性物含量应符合表2的规定。 表2 磁性物含量 粒度范围：F24～F120 磁性物含量（质量分数）：≤0.0100% 粒度范围：F150～F220 磁性物含量（质量分数）：≤0.0090% 3.6 晶体尺寸 小于或等于300μm的晶体个数不少于80%，最大晶体尺寸不超过600μm。 4 试验方法 4.1 化学成分按 GB/T 3043 的规定进行检验。 4.2 粒度组成按 GB/T 2481.1 的规定进行检验。 4.3 密度按 JB/T 7984.3 的规定进行检验。 4.4 铁合金粒和磁性物含量按 JB/T 6570 的规定进行检验。 4.5 晶体尺寸按附录A进行检验。 5 检验规则 5.1 取样方法 按 GB/T 4676 的规定进行抽样。 5.2 出厂检验 出厂产品须按规定项目进行检验。
