【JT交通运输标准】 升降式高杆照明装置技术条件

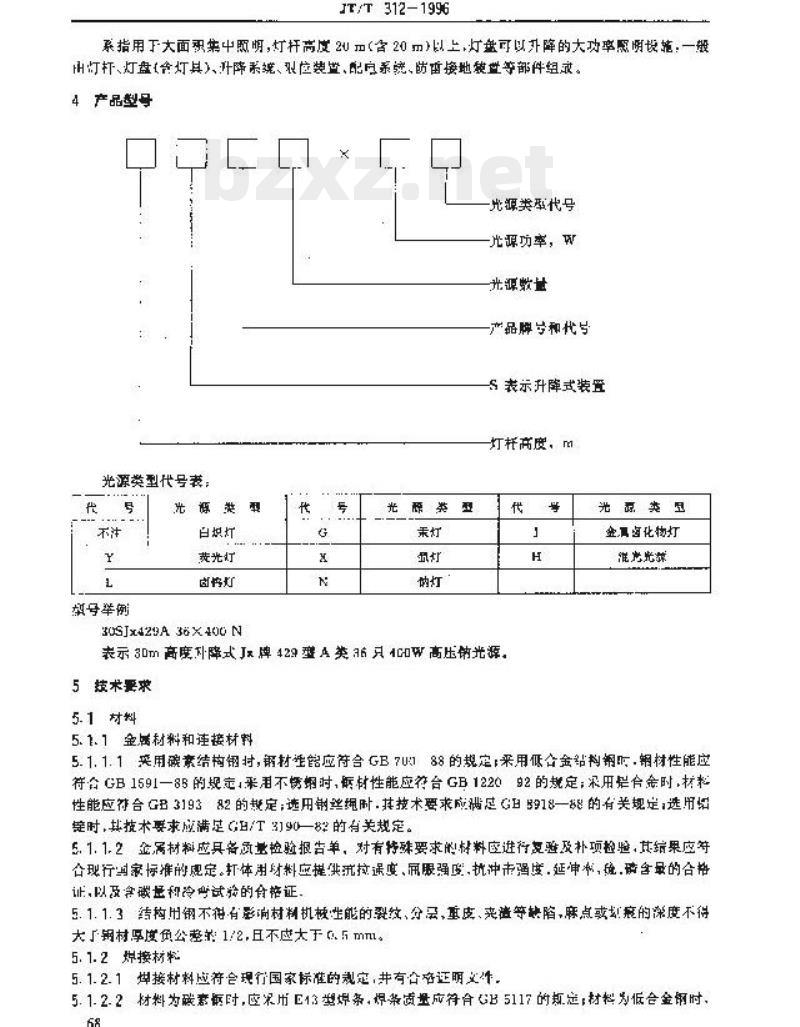

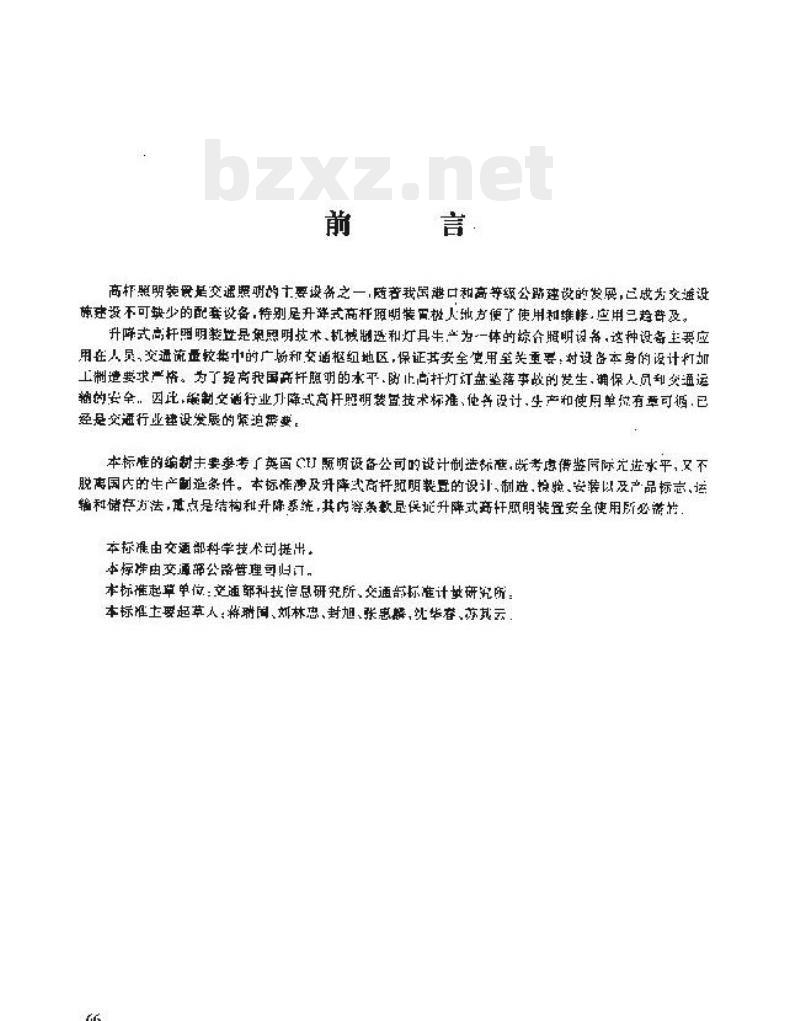

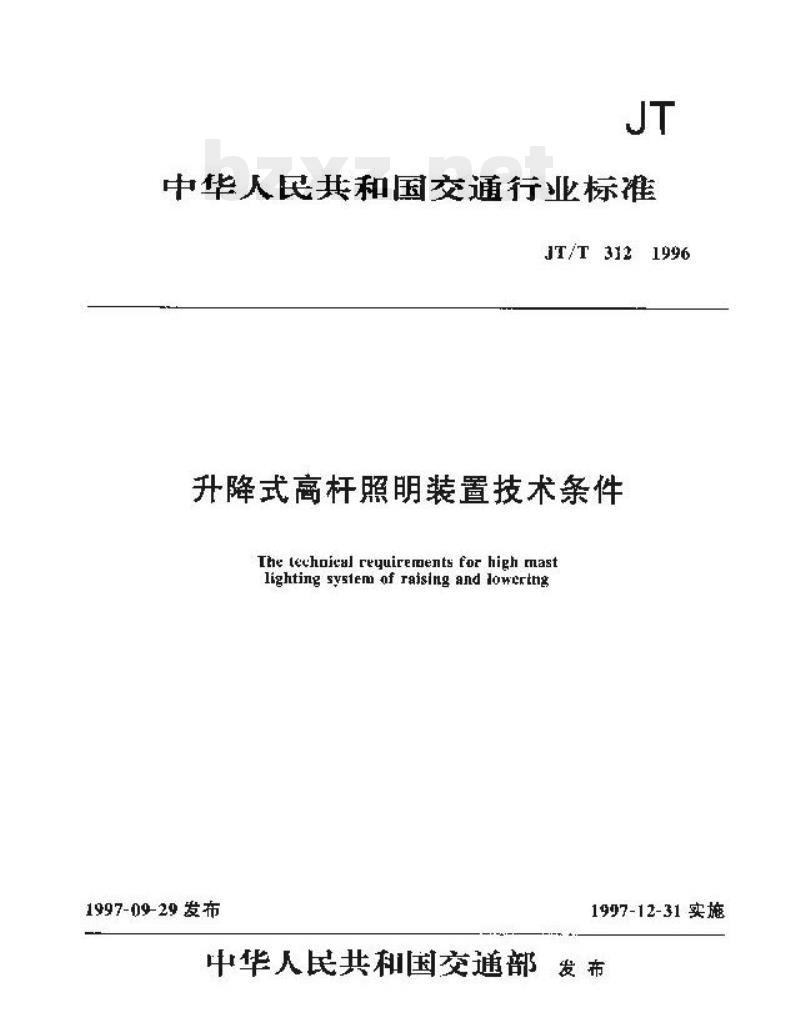

JT 中华人民共和国交通行业标准 JT/T312-1996 升降式高杆照明装置技术条件 The technical requirements for high mast lighting system of raising and lowering 1997-09-29发布 1997-12-31实施 中华人民共和国交通部发布 前言 高杆照明装置是交通照明的重要设备之一。随着我国港口和高等级公路建设的发展，高杆照明逐渐成为交通基础设施中不可缺少的配套设备，特别是升降式高杆照明装置因其便于维护的特点而得到广泛应用。 升降式高杆照明装置集照明技术、机械制造与灯具生产为一体，主要用于人员及交通流量较集中的广场和交通枢纽区域，其安全性至关重要，因此对设备设计与制造提出严格要求。 为提高我国高杆照明水平，防止灯盘坠落事故，保障人员与交通安全，制定本行业技术标准，使设计、生产和使用单位有据可依。本标准参考了国外相关设计制造标准，并结合国内生产条件制定。 本标准规定了升降式高杆照明装置的设计、制造、检验、安装以及产品标志、运输与储存方法。 本标准由交通部科学技术司提出。 本标准由交通部公路管理司归口。 本标准起草单位：交通部科技信息研究所、交通部标准计量研究所。 本标准主要起草人：…… 1 范围 本标准规定了升降式高杆照明装置的技术要求、试验方法、检验规则以及标志、包装、运输与储存方法。 本标准适用于设计风速不大于72 m/s、灯杆高度20 m以上（含20 m）的升降式高杆照明装置。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。标准出版时所示版本均为有效。所有标准均可能修订，使用本标准的各方应探讨采用最新版本的可能性。 GB 700 碳素结构钢 GB 983 不锈钢焊条 GB 1220 不锈钢棒 GB 1300 焊接用钢丝 GB 1591 低合金结构钢 GB/T 3190 铝及铝合金加工产品化学成分 GB 3880 铝及铝合金热轧板 GB 3323 焊接接头射线照相和质量分级 GB 3669 铝及铝合金焊条 GB 5118 低合金钢焊条 GB 8918 钢丝绳 GB 50068 建筑结构工程施工及验收规范 GB 50205 钢结构工程施工及验收规范 JB 2737 铝及铝合金焊丝 3 定义 本标准采用下列定义。 升降式高杆照明装置 high mast lighting system of raising and lowering：指用于大面积集中照明、灯杆高度20 m以上（含20 m）、灯盘可升降的大功率照明设施。一般由灯杆、灯盘（含灯具）、升降系统、双控装置、配电系统、防雷接地装置等部件组成。 4 产品型号 产品型号由光源类型代号、光源功率、光源数量、产品品牌代号、升降式标识S及灯杆高度等组成。 示例：30SJX429A 36×400 N 表示30 m高度升降式JX牌429型A类，16只100 W高压钠光源。 5 技术要求 5.1 材料 5.1.1 金属材料和连接材料 采用碳素结构钢时应符合GB 700规定；采用低合金结构钢应符合GB 1591-85规定；采用不锈钢应符合GB 1220-92规定；铝合金材料应符合GB/T 3190-82规定。焊接材料应符合相关标准要求。
