【JT交通运输标准】 交通行业工人技术等级标准航标航测航道绘图工

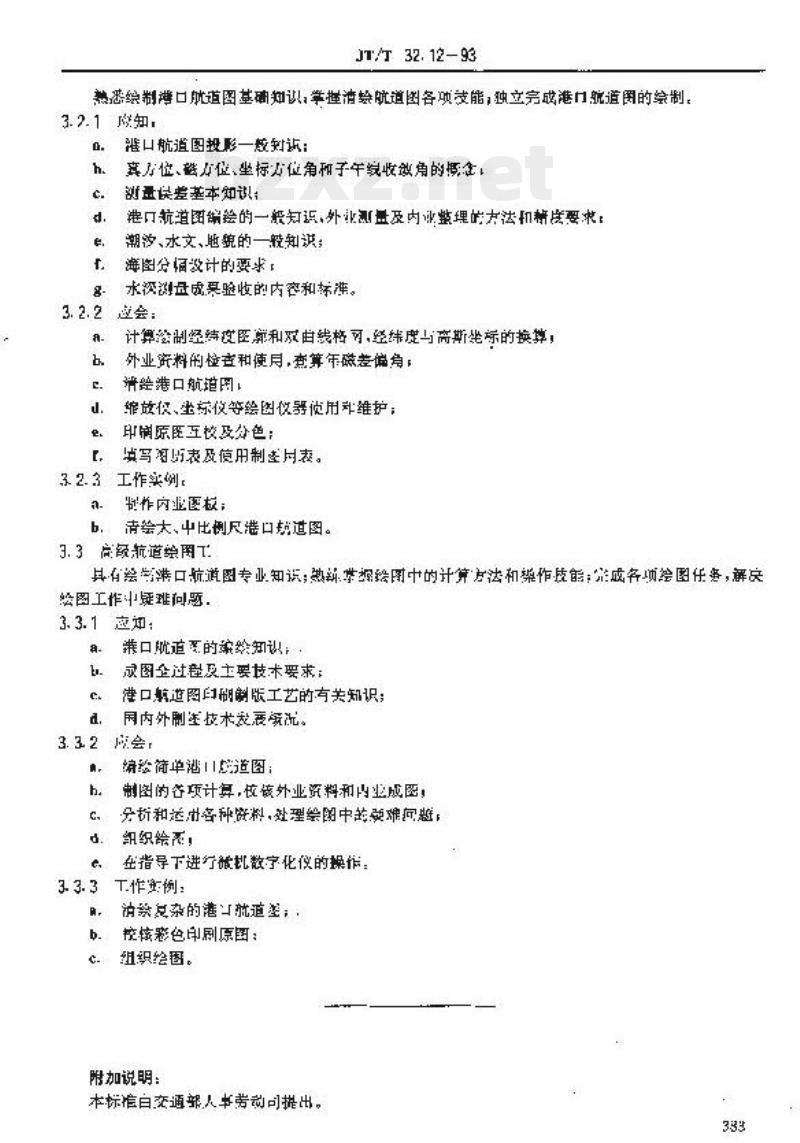

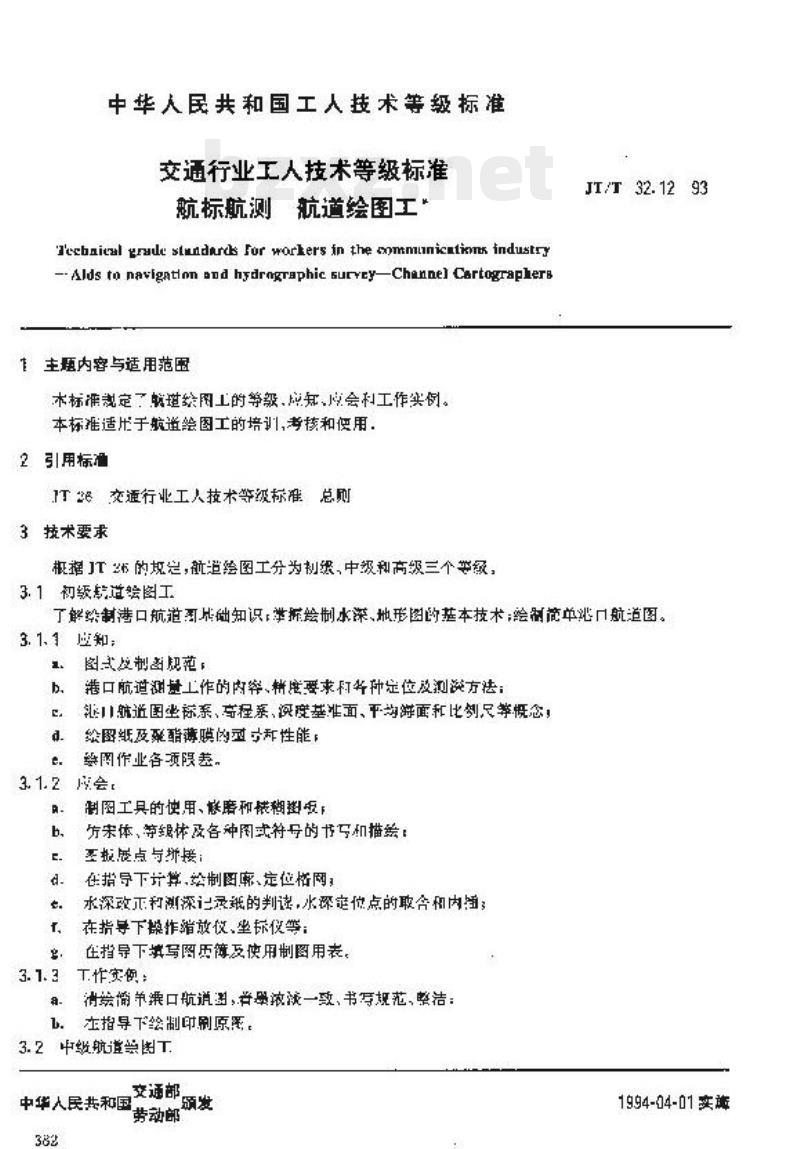

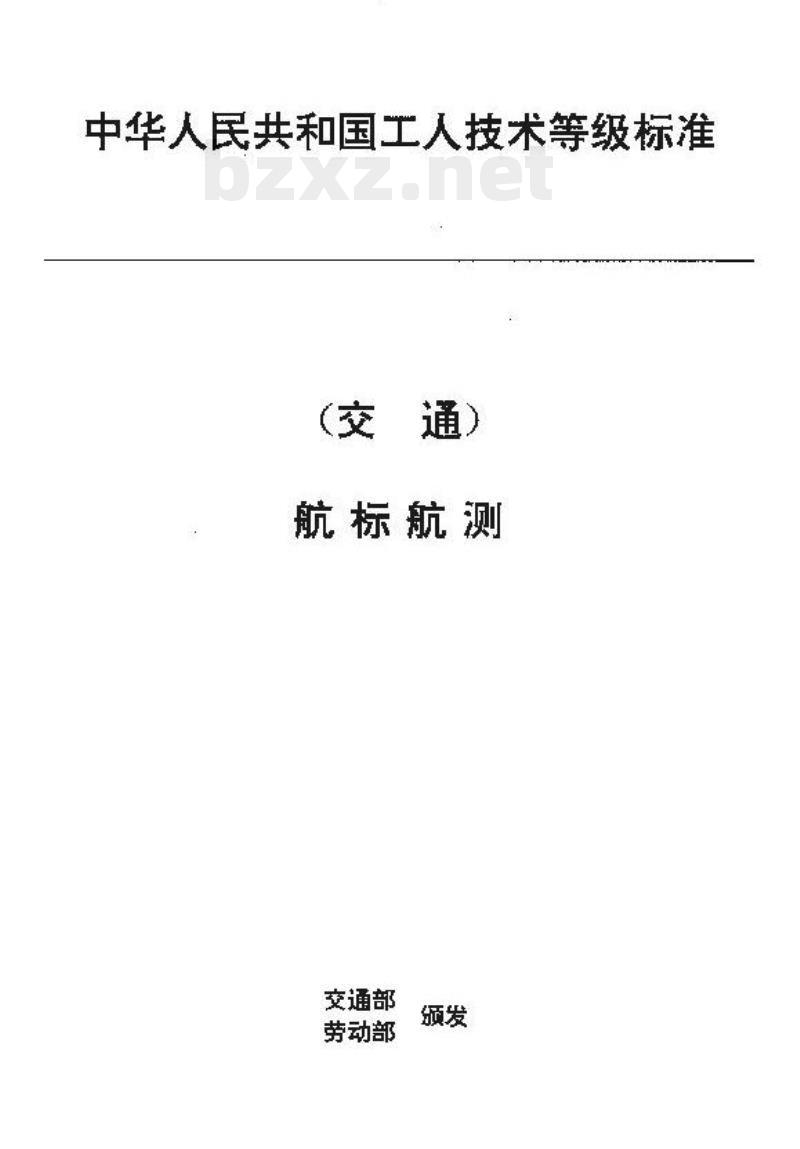

中华人民共和国工人技术等级标准（交通） 航标航测 交通部 劳动部 颁发 中华人民共和国工人技术等级标准（交通行业工人技术等级标准） 航标航测 航道绘图工 Technical grade standards for workers in the communications industry - Aids to navigation and hydrographic survey - Channel cartographer JT/T 32.12-93 1 主题内容与适用范围 本标准规定了航道绘图工的等级、应知、应会和工作实例。本标准适用于航道绘图工的培训、考核与使用。 2 引用标准 JT28 交通行业工人技术等级标准总则 3 技术要求 根据JT28的规定，航道绘图工分为初级、中级和高级三个等级。 3.1 初级航道绘图工 了解港口航道绘图基础知识，掌握绘制水深图和地形图的基本技术，能够绘制简单港口与航道图。 3.1.1 应知 a. 图式及制图规范 b. 港口航道测量工作的内容及精度要求 c. 常见定位及测量方法 d. 航道图坐标系、高程基准、深度基准面、平均海面及比例尺概念 e. 制图纸及透明薄膜材料性能 f. 制图作业各项限差要求 3.1.2 应会 a. 制图工具的使用、保养及粘贴 b. 方格网、等高线及各类图式符号的书写与描绘 c. 在指导下计算与绘制图幅及定位格网 d. 水深改正及测深记录判读 e. 水深定位点的选取与内业处理 f. 在指导下操作绘图仪器、坐标仪等设备 g. 填写图历簿及使用制图用表 3.1.3 工作实例 a. 绘制简单港口航道图，要求比例一致、书写规范、图面整洁 b. 在指导下绘制原图 3.2 中级航道绘图工 熟悉港口航道图绘制基础知识，掌握各项绘图技能，能够独立完成港口与航道图的绘制工作。 3.2.1 应知 a. 港口航道图投影原理与制图方法 b. 坐标与方位角、子午线收敛角等基本概念及测量误差知识 c. 港口航道图编绘流程及外业测量与内业整理方法 d. 潮汐、水文、地貌基础知识 e. 海图分幅设计要求 f. 水文成果验收内容及标准 3.2.2 应会 a. 经纬度与高斯坐标转换及相关计算 b. 外业资料检查与整理及误差分析 c. 绘制港口航道图 d. 缩放、标注及绘图仪器的使用与维护 e. 印刷原图校对及分色处理 f. 编写图表及使用制图用表 3.2.3 工作实例 a. 绘制内业图版 b. 绘制大、中比例尺港口航道图 3.3 高级航道绘图工 具备港口航道图专业绘制知识，熟练掌握图形计算方法和制图技能，能够解决绘图工作中的复杂问题。 3.3.1 应知 a. 港口航道绘图综合知识 b. 绘图全过程及主要技术要求 c. 港口航道图制版与印刷工艺知识 d. 国内外制图技术发展概况 3.3.2 应会 a. 绘制复杂港口航道图 b. 进行制图计算与外业资料审核及分析处理 c. 解决绘图过程中的技术难题并组织制图工作 d. 在指导下操作微机数字化仪 3.3.3 工作实例 a. 绘制复杂港口航道图 b. 校核彩色印刷原图 c. 组织完成制图工作 附加说明 本标准由交通部人事劳动司提出。 本标准由交通部标准计量研究所归口。 本标准由交通部人事劳动司组织上海、广州、青岛、天津等单位起草。 本标准由交通部人事劳动司负责解释。 本标准主要起草人：王树华、马步长、杜世宗、王建国、游林。
