【JT交通运输标准】 交通行业工人技术等级标准航标航测测深仪修理工

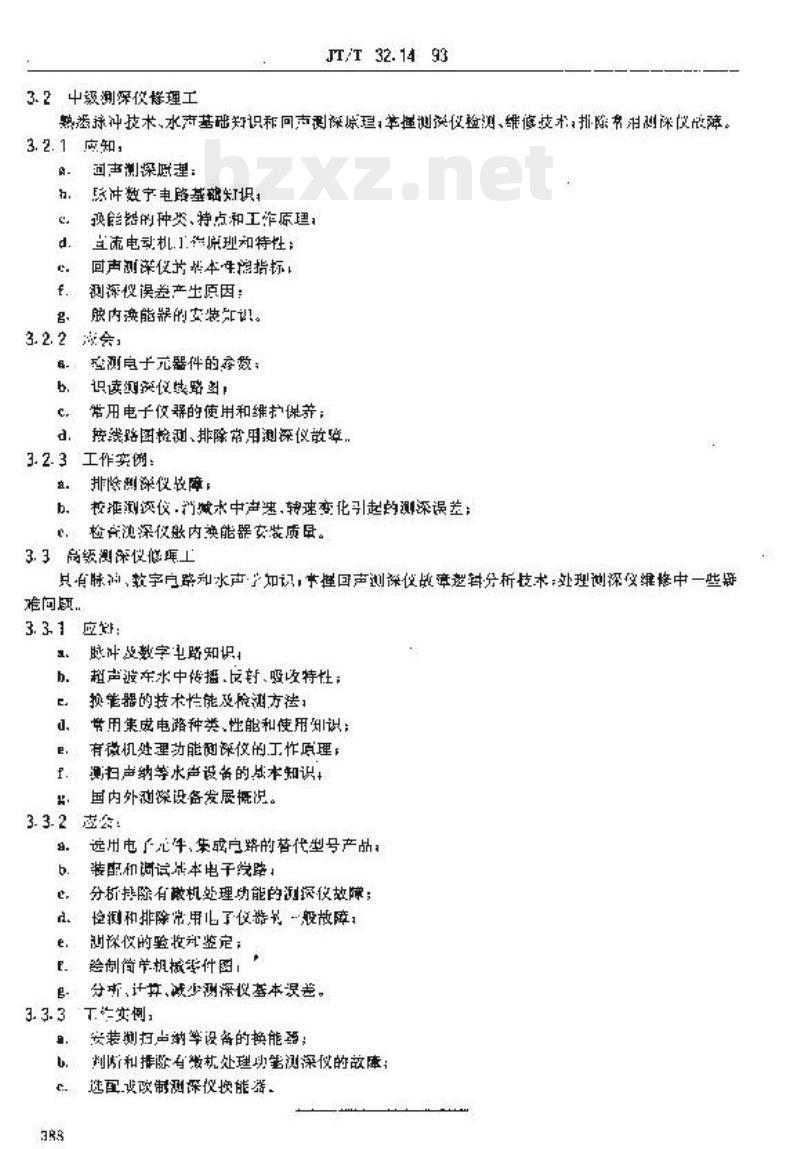

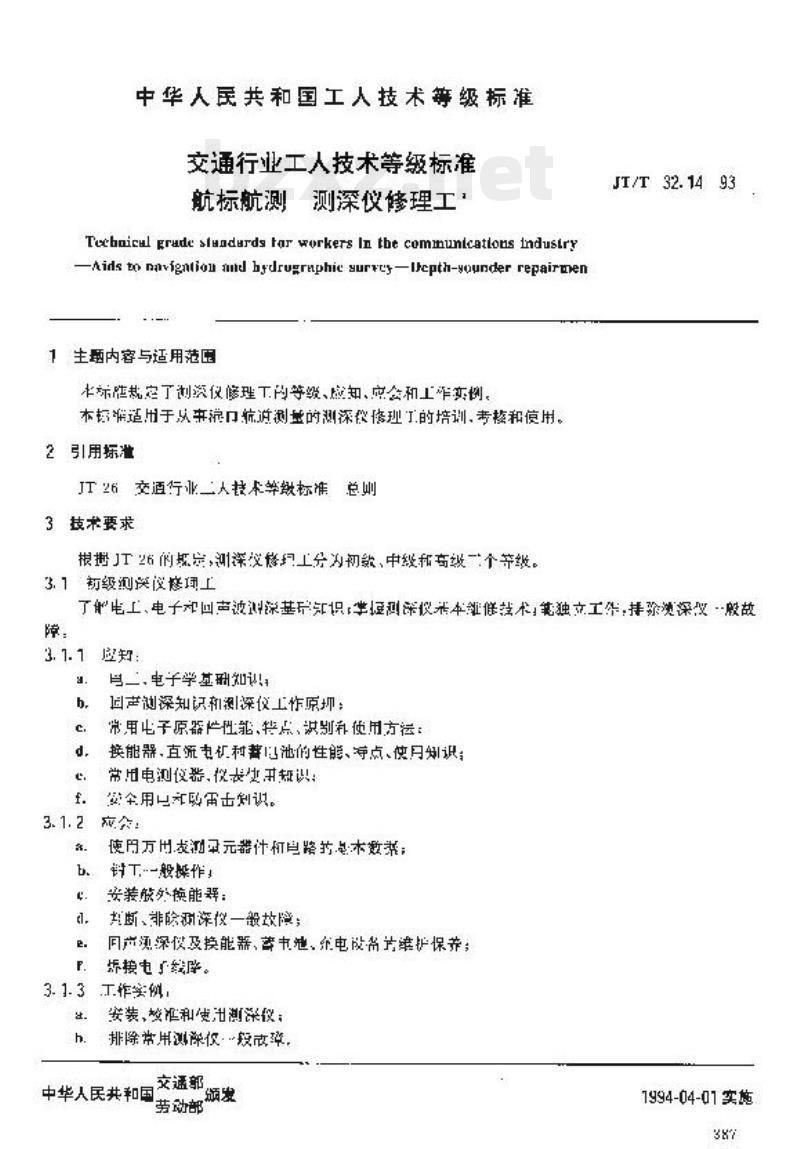

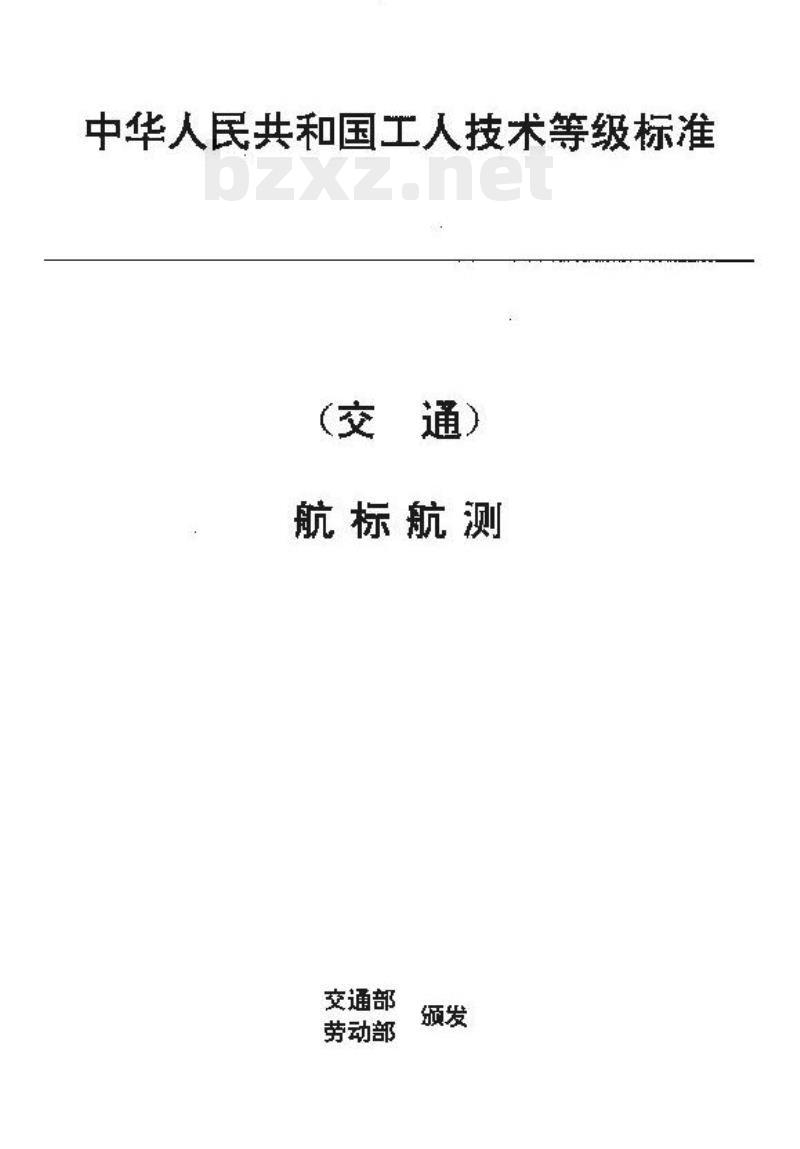

中华人民共和国工人技术等级标准（交通） 航标航测 交通部 劳动部 颁发 中华人民共和国工人技术等级标准（交通行业工人技术等级标准） 航标航测 测深仪修理工 Technical grade standards for workers in the communications industry - Aids to navigation and hydrographic survey - Depth sounder repairmen JT/T 32.14-93 1 主题内容与适用范围 本标准规定了测深仪修理工的等级、应知、应会和工作实例。本标准适用于航道航测中测深仪修理工的培训、考核与使用。 2 引用标准 JT26 交通行业工人技术等级标准总则 3 技术要求 根据JT26的规定，测深仪修理工分为初级、中级和高级三个等级。 3.1 初级测深仪修理工 了解电子技术基础知识与回声测深原理，能够独立进行测深仪安装与简单故障排除。 3.1.1 应知 a. 电子学基础知识 b. 国产测深仪结构及工作原理 c. 常用电子元器件性能及识别方法 d. 换能器、直流电机及蓄电池特性 e. 常用电测仪器、仪表知识 f. 安全用电知识 3.1.2 应会 a. 使用万用表测量电子元件及电路基本参数 b. 进行一般电子操作与维护 c. 安装与拆卸换能器 d. 排除测深仪一般故障 e. 对国产测深仪及换能器、电源、电路进行维护保养 f. 拆接电气线路 3.1.3 工作实例 a. 安装、调试并使用测深仪 b. 排除常见测深仪故障 3.2 中级测深仪修理工 熟悉电子技术与水声基础知识，掌握回声测深原理及维修技术，能够排除较复杂测深仪故障。 3.2.1 应知 a. 回声测深基本原理 b. 数字电路基础知识 c. 换能器种类、特点及工作原理 d. 直流电动机工作原理及特性 e. 回声测深仪技术指标 f. 测深误差产生原因 g. 船载换能器安装要求 3.2.2 应会 a. 测量电子元件参数 b. 识读测深仪电路图 c. 常用电子仪器的使用与维护 d. 根据电路图检测并排除测深仪故障 3.2.3 工作实例 a. 排除测深仪故障 b. 校准测深仪，消除水中声速及转速变化引起的误差 c. 检查换能器安装质量 3.3 高级测深仪修理工 具备脉冲与数字电路及水声技术知识，能够进行复杂测深仪故障分析与处理。 3.3.1 应知 a. 脉冲及数字电路知识 b. 超声波在水中传播的吸收与衰减特性 c. 换能器结构性能及检测方法 d. 常用集成电路种类、性能及应用 e. 微机处理型测深仪工作原理 f. 扫描声纳等水声设备基础知识 g. 国内外测探设备发展概况 3.3.2 应会 a. 使用电子元件及集成电路替代方案 b. 装配与调试基本电子电路 c. 分析并排除微机处理型测深仪故障 d. 检测并排除常见复杂仪器故障 e. 进行设备验收与鉴定 f. 绘制简单电路图并进行计算分析 3.3.3 工作实例 a. 安装测扫声纳设备换能器 b. 排除具备微机处理功能的测深仪故障 c. 选配或改制测深仪换能器 附加说明 本标准由交通部人事劳动司提出。 本标准由交通部标准计量研究所归口。 本标准由交通部人事劳动司组织上海、广州、青岛等单位起草。 本标准由交通部人事劳动司负责解释。 本标准主要起草人：王海林、王树华、马步长、杜世泉、王建国。
