【其他行业标准】 沉孔可转位刀片用紧固螺钉 第1部分：头部内六角花形的型式和尺寸

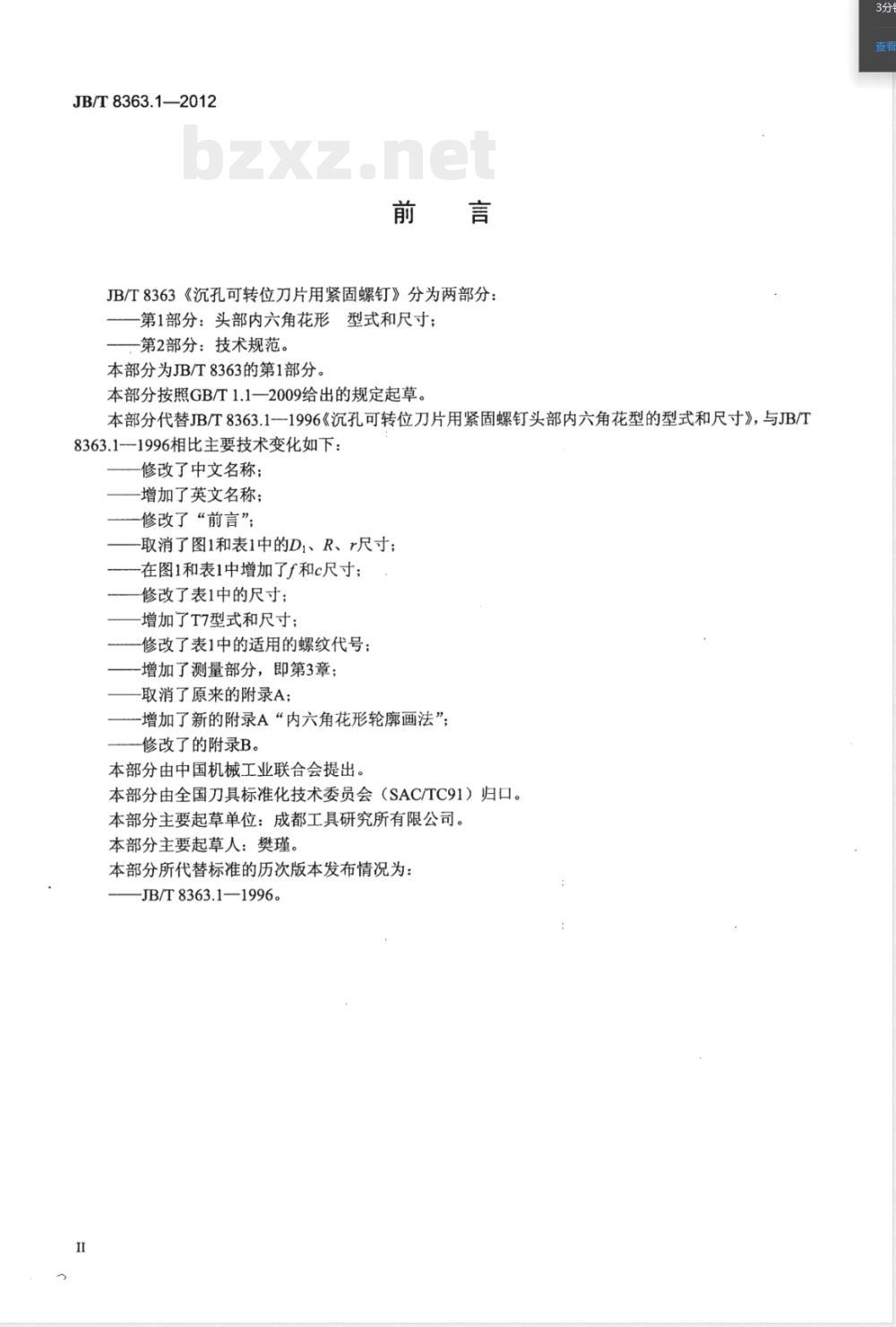

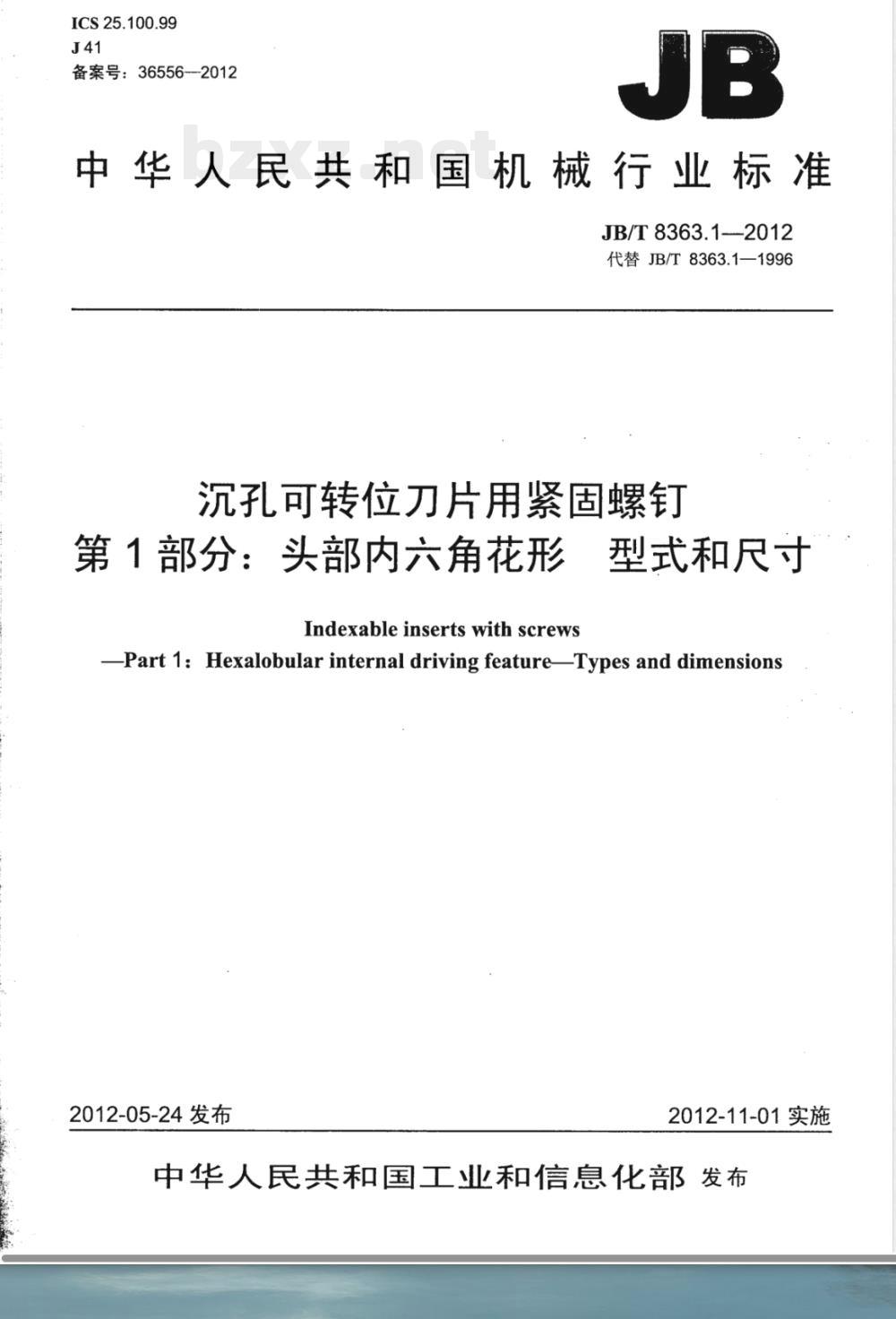

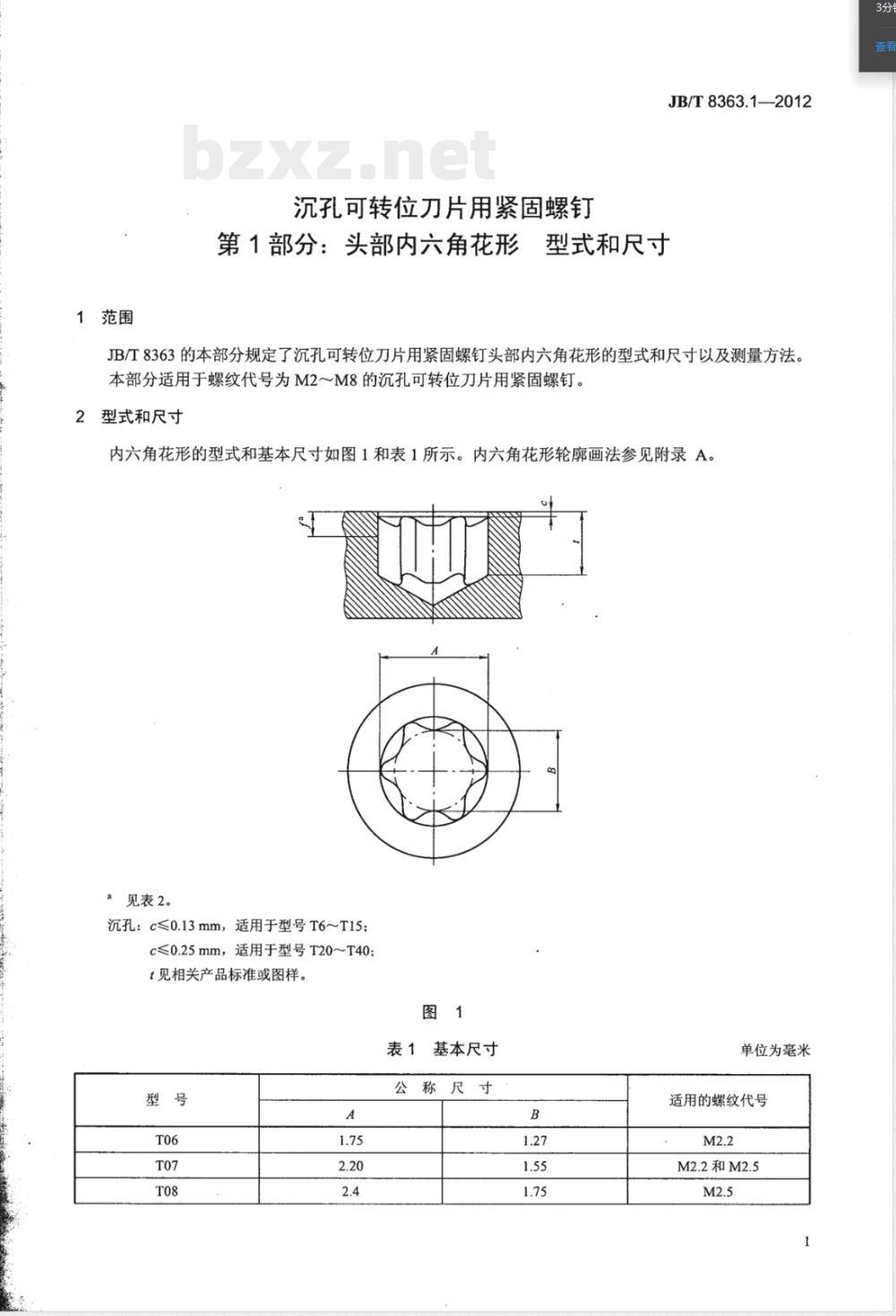

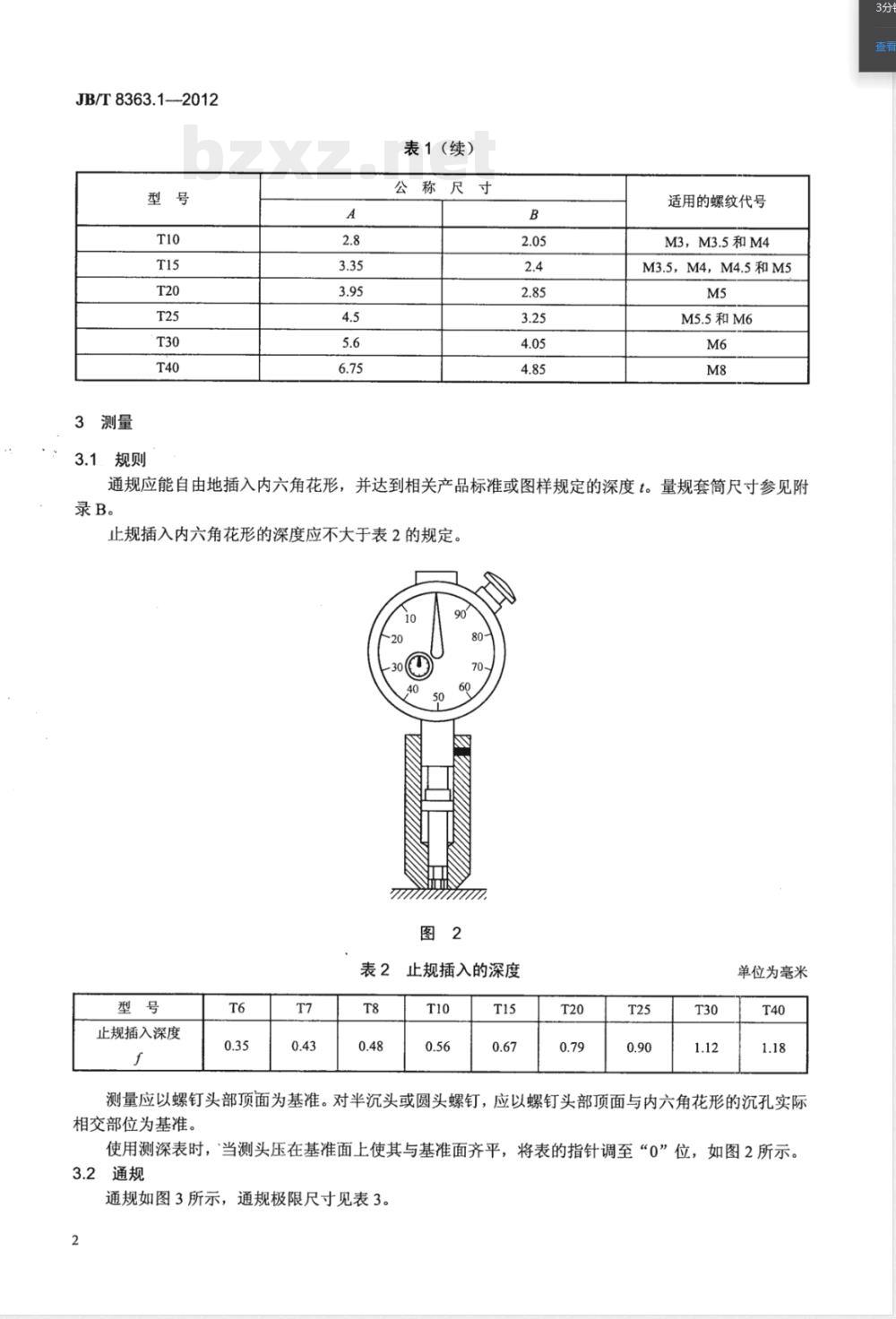

ICS 25.100.99 J41 备案号：36556—2012 中华人民共和国机械行业标准 JB/T 8363.1—2012 代替 JB/T 8363.1—1996 沉孔可转位刀片用紧固螺钉 第1部分：头部内六角花形型式和尺寸 Indexable inserts with screws — Part 1: Hexalobular internal driving feature — Types and dimensions 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 8363《沉孔可转位刀片用紧固螺钉》分为两部分： - 第1部分：头部内六角花形型式和尺寸； - 第2部分：技术规范。 本部分为JB/T 8363的第1部分。 本部分按照GB/T 1.1—2009给出的规定起草。 本部分代替JB/T 8363.1—1996《沉孔可转位刀片用紧固螺钉头部内六角花型的型式和尺寸》。与JB/T 8363.1—1996相比，主要技术变化如下： - 修改了中文名称； - 增加了英文名称； - 修改了“前言”； - 取消了图1和表1中的D1、R、r尺寸； - 在图1和表1中增加了f和c尺寸； - 修改了表1中的尺寸； - 增加了T7型式和尺寸； - 修改了表1中的适用螺纹代号； - 增加了测量部分，即第3章； - 取消了原附录A； - 增加了新的附录A“内六角花形轮廓画法”； - 修改了附录B。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分主要起草单位：成都工具研究所有限公司。 本部分主要起草人：樊瑾。 本部分所代替标准的历次版本发布情况为：JB/T 8363.1—1996。 1 范围 JB/T 8363的本部分规定了沉孔可转位刀片用紧固螺钉头部内六角花形的型式和尺寸以及测量方法。 本部分适用于螺纹代号为M2～M8的沉孔可转位刀片用紧固螺钉。 2 型式和尺寸 内六角花形的型式和基本尺寸如图1和表1所示，内六角花形轮廓画法参见附录A。 沉孔要求： - c≤0.13mm，适用于型号T6～T15； - c≤0.25mm，适用于型号T20～T40； - t见相关产品标准或图样。 表1 基本尺寸（单位：mm） 型号 T06： - A：1.75 - B：1.27 - 适用螺纹代号：M2.2 型号 T07： - A：2.20 - B：1.55 - 适用螺纹代号：M2.2和M2.5 型号 T08： - A：2.40 - B：1.75 - 适用螺纹代号：M2.5 型号 T10： - A：2.80 - B：2.05 - 适用螺纹代号：M3、M3.5和M4 型号 T15： - A：3.35 - B：2.40 - 适用螺纹代号：M3.5、M4、M4.5和M5 型号 T20： - A：3.95 - B：2.85 - 适用螺纹代号：M5 型号 T25： - A：4.50 - B：3.25 - 适用螺纹代号：M5.5和M6 型号 T30： - A：5.60 - B：4.05 - 适用螺纹代号：M6 型号 T40： - A：6.75 - B：4.85 - 适用螺纹代号：M8 3 测量 3.1 规则 通规应能自由插入内六角花形，并达到相关产品标准或图样规定的深度t。量规套筒尺寸参见附录B。 止规插入内六角花形的深度应不大于表2规定。 表2 止规插入深度（单位：mm） - T6：0.35 - T7：0.43 - T8：0.48 - T10：0.56 - T15：0.67 - T20：0.79 - T25：0.90 - T30：1.12 - T40：1.18 测量应以螺钉头部顶面为基准。对半沉头或圆头螺钉，应以螺钉头部顶面与内六角花形沉孔实际相交部位为基准。 使用测深表时，当测头压在基准面上并与基准面齐平后，将表针调至“0”位。 3.2 通规 通规如图3所示，通规极限尺寸见表3。 圆角最大尺寸： - 0.076mm，适用于型号T10～T40； - 0.0254mm，适用于型号T6～T8。 3.3 止规 止规相关尺寸和要求见表4及表5。 附录A（资料性附录） 内六角花形轮廓画法 附录B（资料性附录） 量规套筒 表B.1 量规套筒的尺寸及偏差。
