【其他行业标准】 弧齿锥齿轮铣刀1:24圆锥孔 尺寸及公差

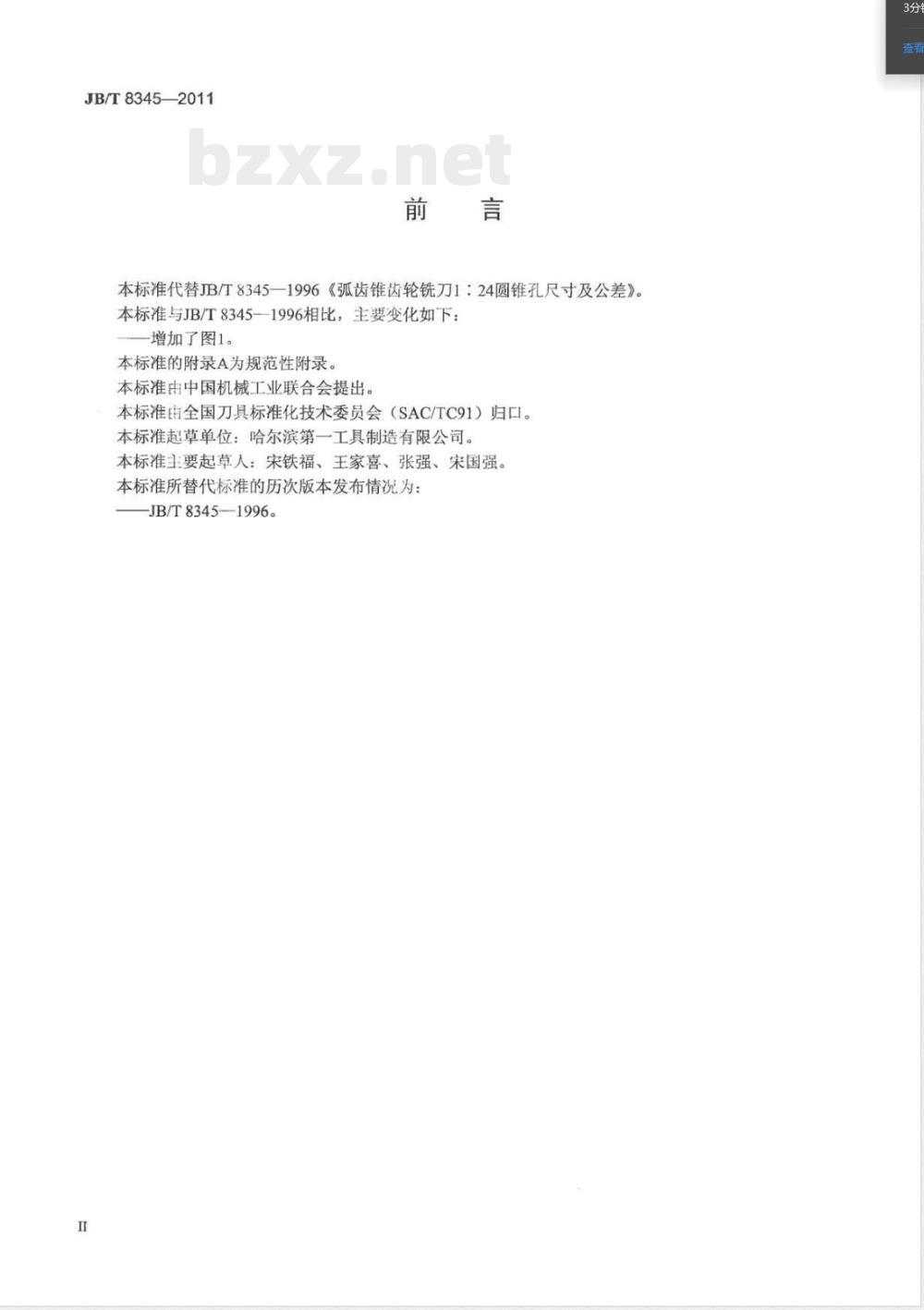

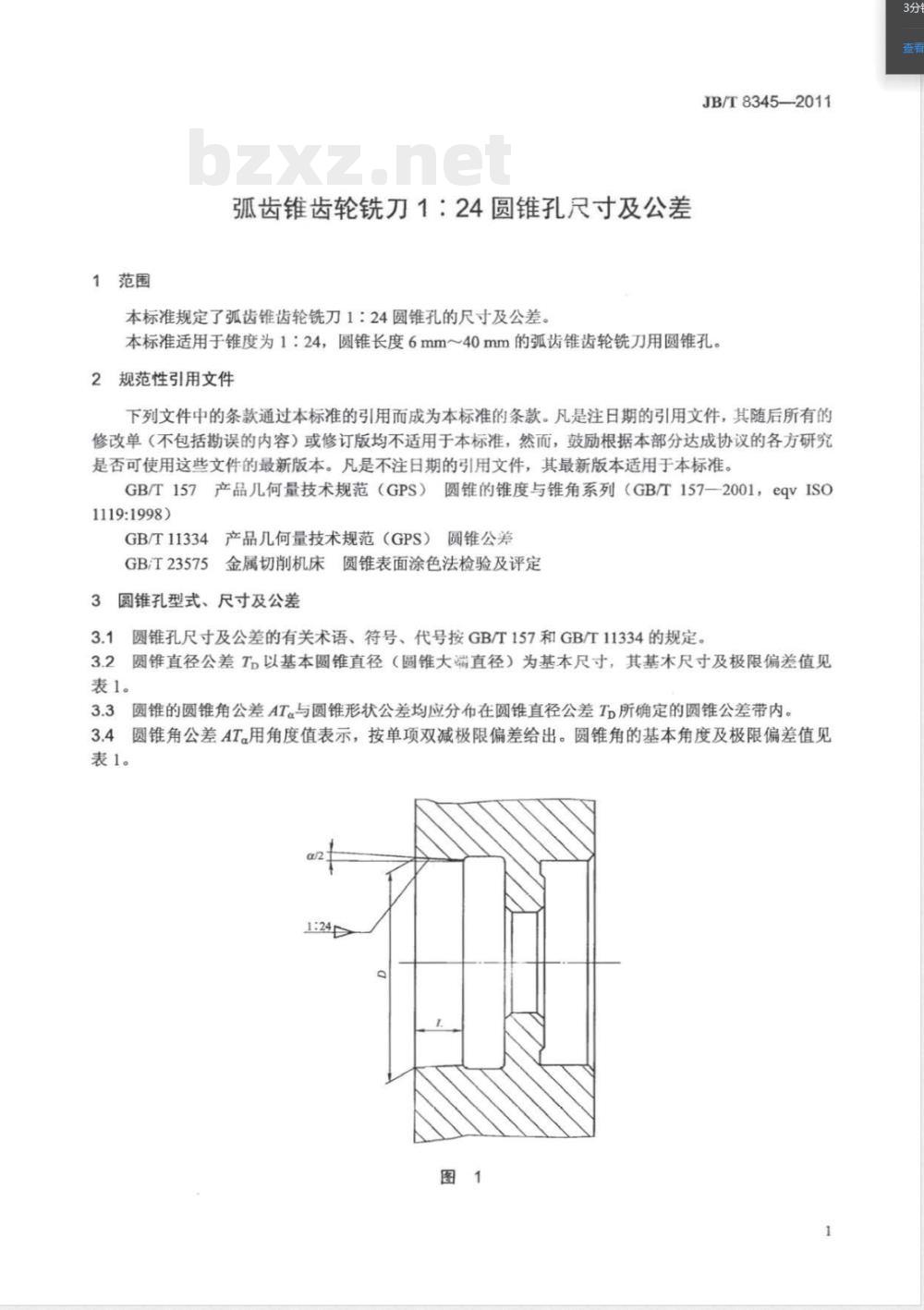

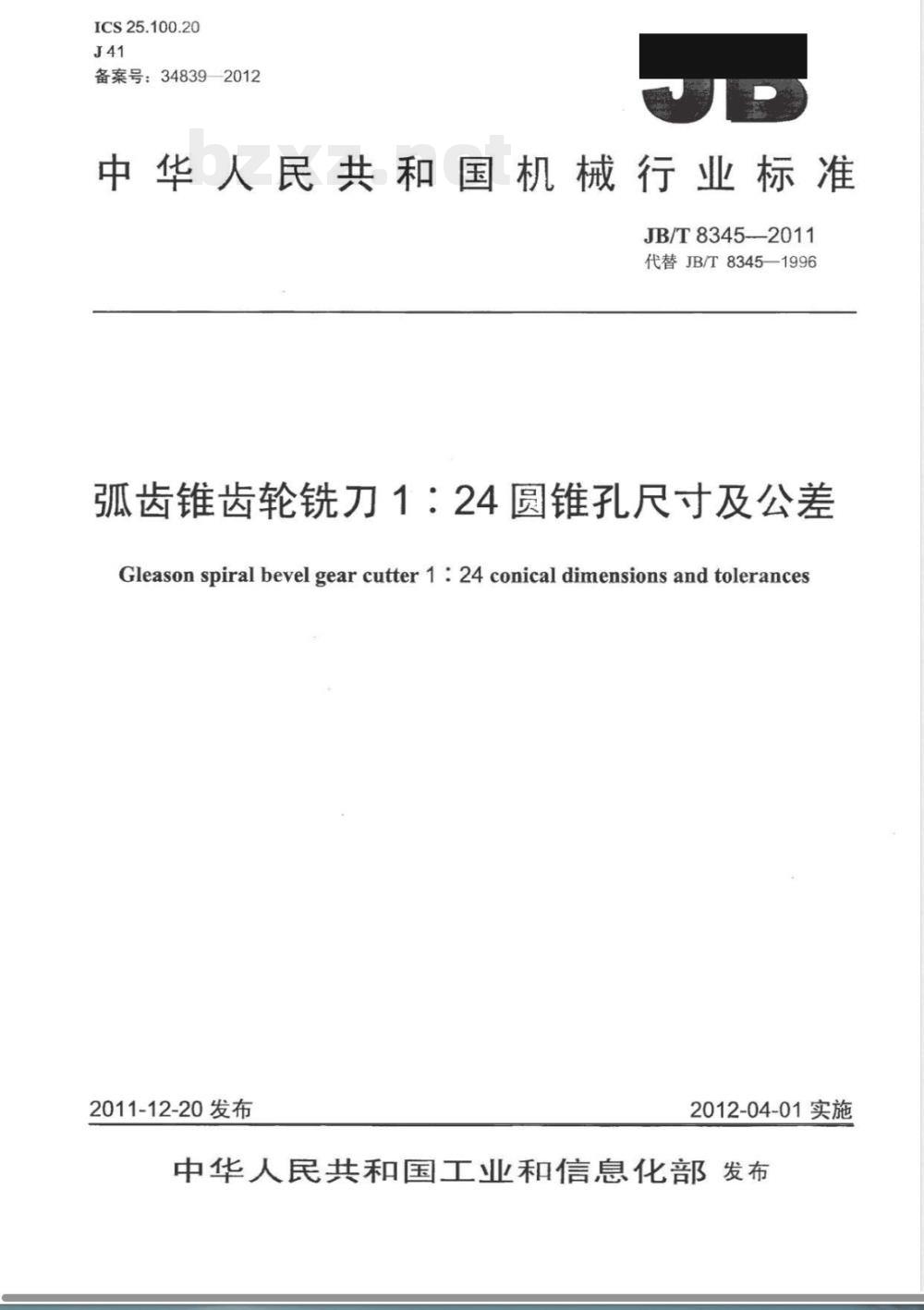

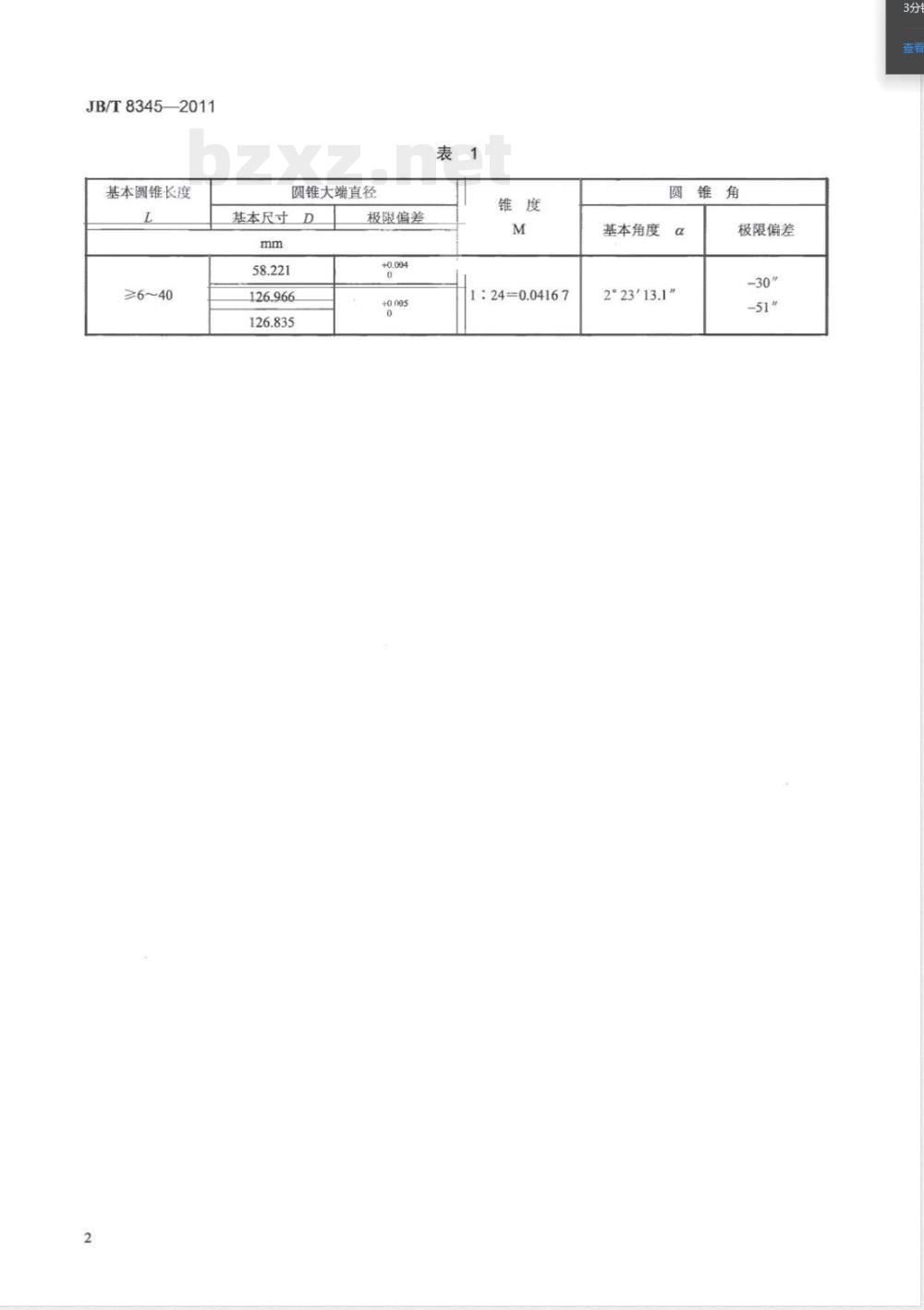

ICS 25.100.20 J41 备案号：34839—2012 中华人民共和国机械行业标准 JB/T 8345—2011 代替 JB/T 8345—1996 弧齿锥齿轮铣刀1：24圆锥孔尺寸及公差 Gleason spiral bevel gear cutter 1:24 conical dimensions and tolerances 2011-12-20发布 2012-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准代替JB/T 8345—1996《弧齿锥齿轮铣刀1：24圆锥孔尺寸及公差》。 本标准与JB/T 8345—1996相比，主要变化如下： - 增加了图1； - 附录A为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：哈尔滨第一工具制造有限公司。 本标准主要起草人：宋铁福、王家喜、张强、宋国强。 本标准所代替标准的历次版本发布情况为：JB/T 8345—1996。 1 范围 本标准规定了弧齿锥齿轮铣刀1：24圆锥孔的尺寸及公差。 本标准适用于锥度为1：24、圆锥长度6mm～40mm的弧齿锥齿轮铣刀用圆锥孔。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准；然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 157 产品几何量技术规范（GPS） 圆锥的锥度与锥角系列（GB/T 157—2001，eqv ISO 1119:1998） GB/T 11334 产品几何量技术规范（GPS） 圆锥公差 GB/T 23575 金属切削机床 圆锥表面涂色法检验及评定 3 圆锥孔型式、尺寸及公差 3.1 圆锥孔尺寸及公差的有关术语、符号、代号按GB/T 157和GB/T 11334的规定。 3.2 圆锥直径公差Tp以基本圆锥直径（圆锥大端直径）为基本尺寸，其基本尺寸及极限偏差值见表1。 3.3 圆锥角公差AT与圆锥形状公差均应分布在圆锥直径公差Tp所确定的圆锥公差带内。 3.4 圆锥角公差AT用角度值表示，按单向双极限偏差给出。圆锥角的基本角度及极限偏差值见表1。 图1 锥度 1:24 = 0.04167 表1 圆锥孔基本尺寸及公差 - 基本圆锥长度L：6mm～40mm - 圆锥大端直径D基本尺寸：58.221mm - 圆锥大端直径D基本尺寸：126.966mm - 圆锥大端直径D基本尺寸：126.835mm - 极限偏差：+0.04 - 锥度M：1:24 = 0.04167 - 基本圆锥角α：2°23′13.1″ - 圆锥角极限偏差：-30″、-51″ 附录A（规范性附录） 弧齿锥齿轮铣刀1：24圆锥孔的检验 A.1 圆锥的大端直径误差采用塞规进行检查时，应将直径换算成端面间隙，用塞尺检验。 A.2 圆锥的圆锥角误差和形状误差应用综合塞规进行涂色检验，检验方法应符合GB/T 23575的规定。
