【其他行业标准】 统一螺纹刀具 第6部分：搓丝板

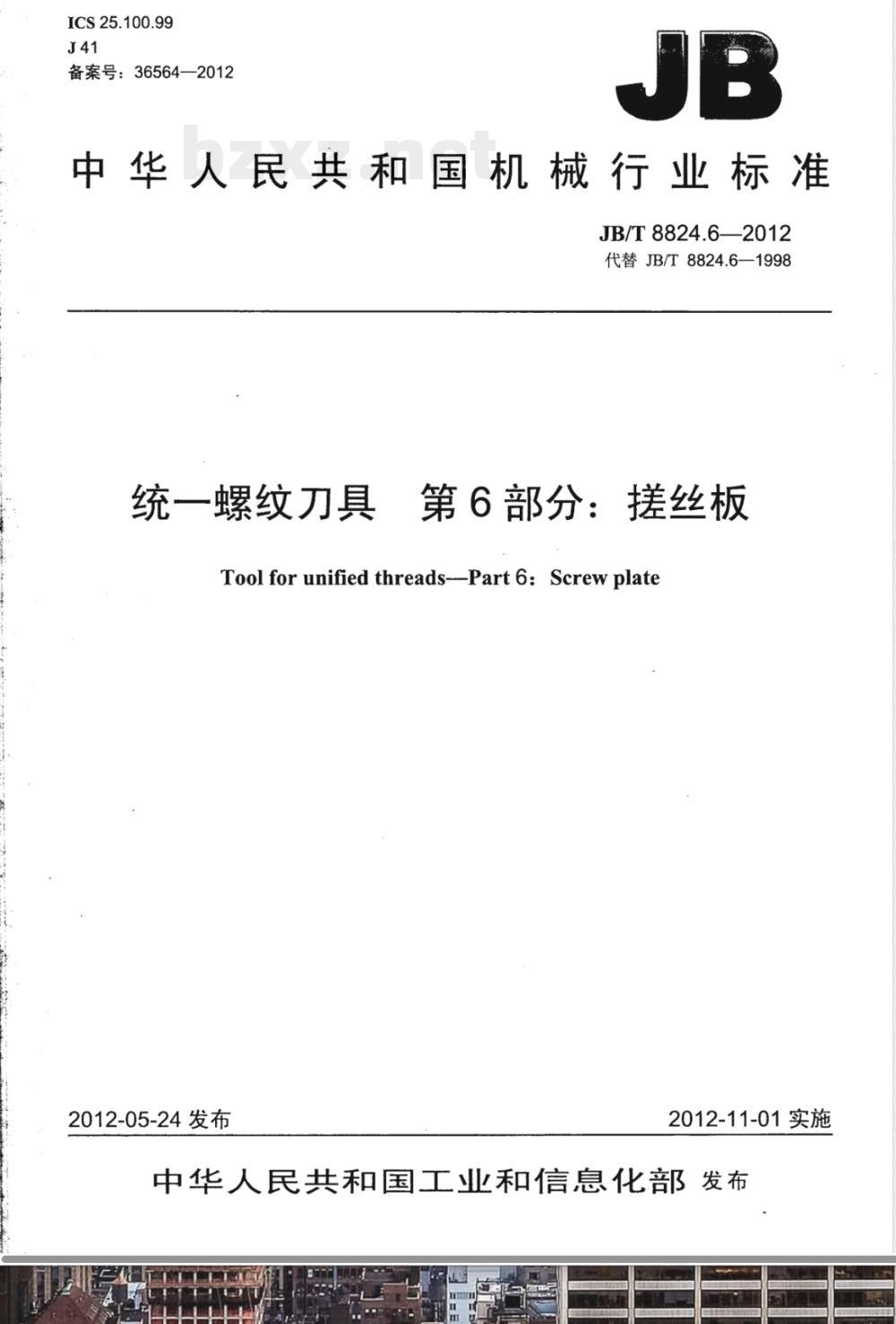

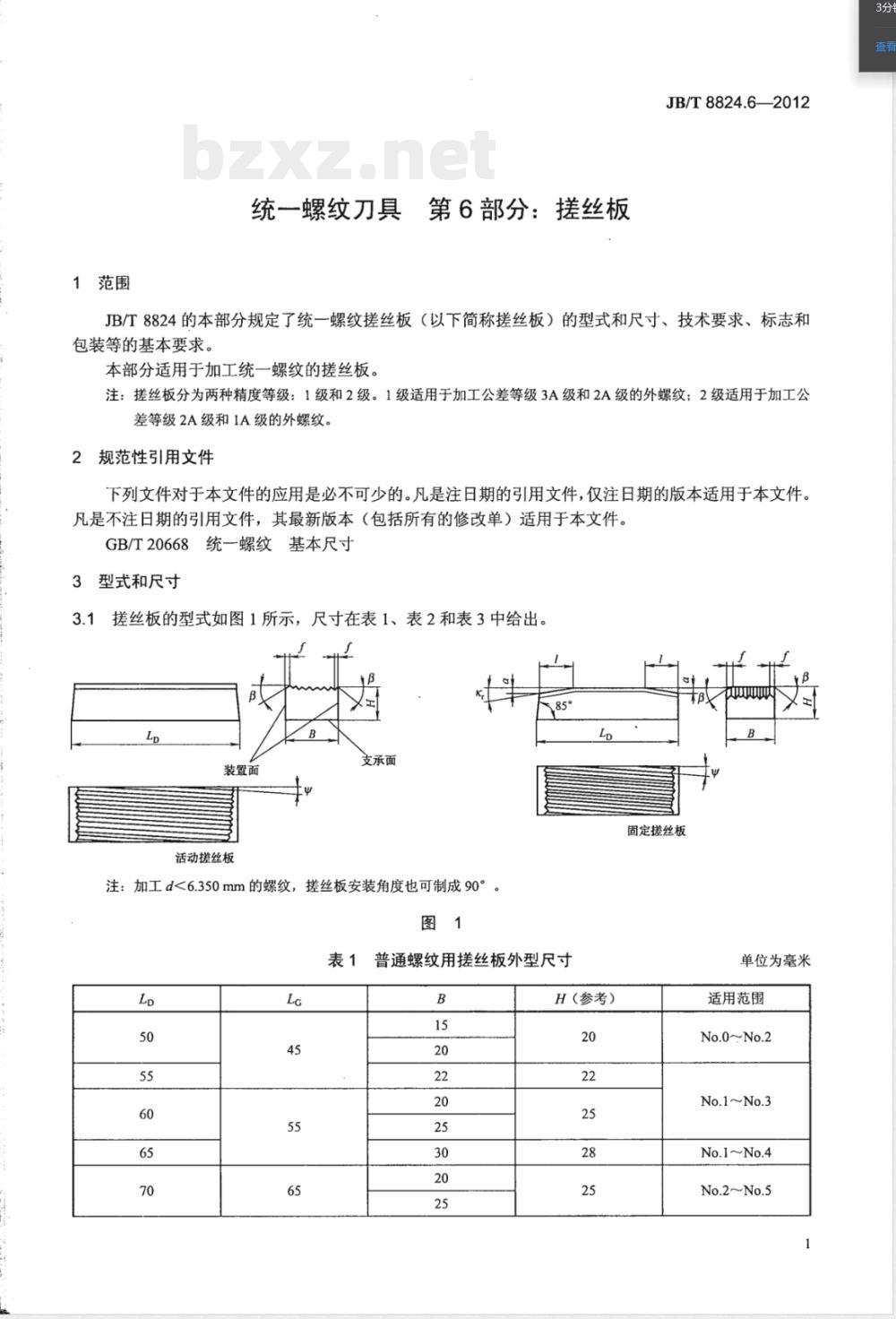

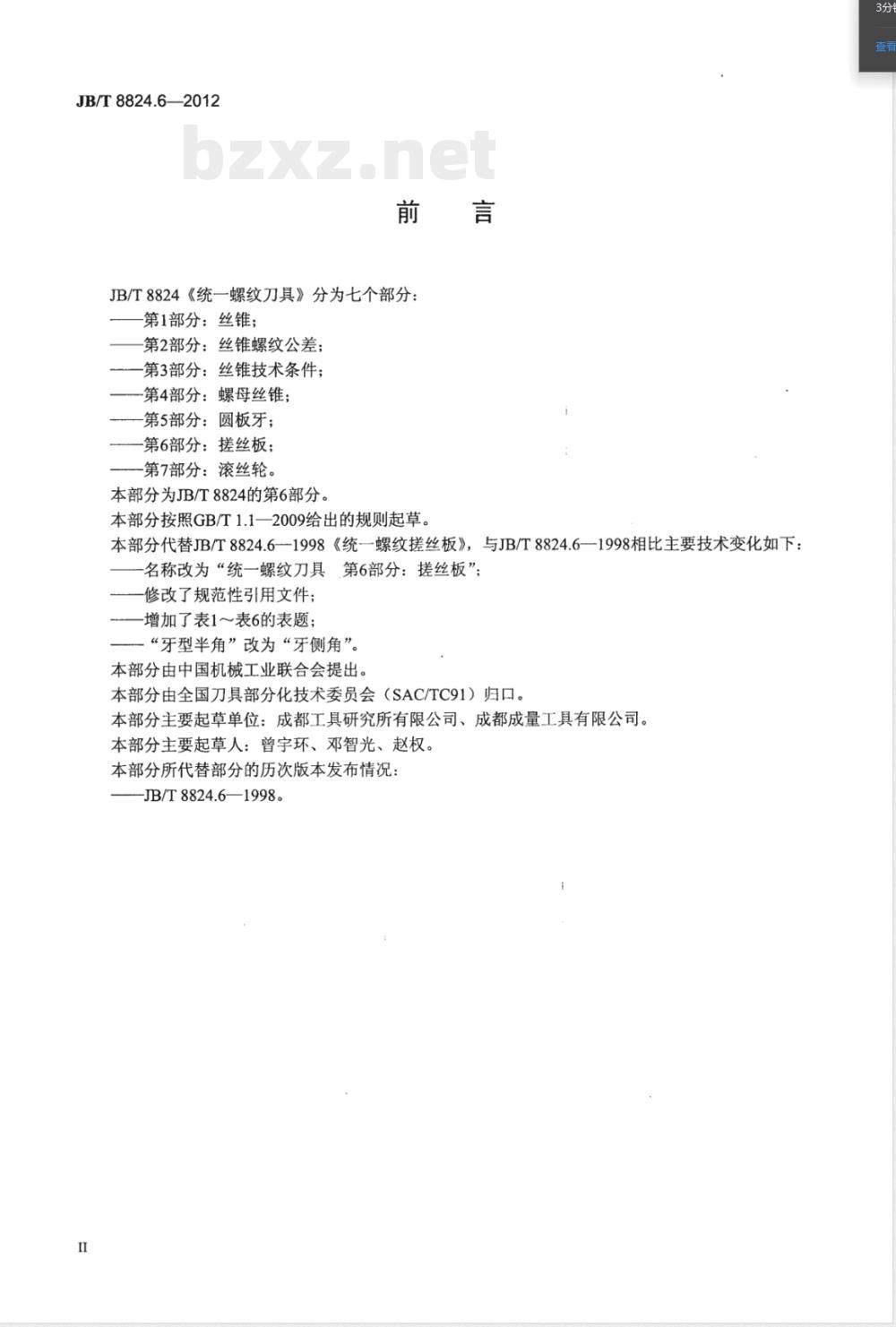

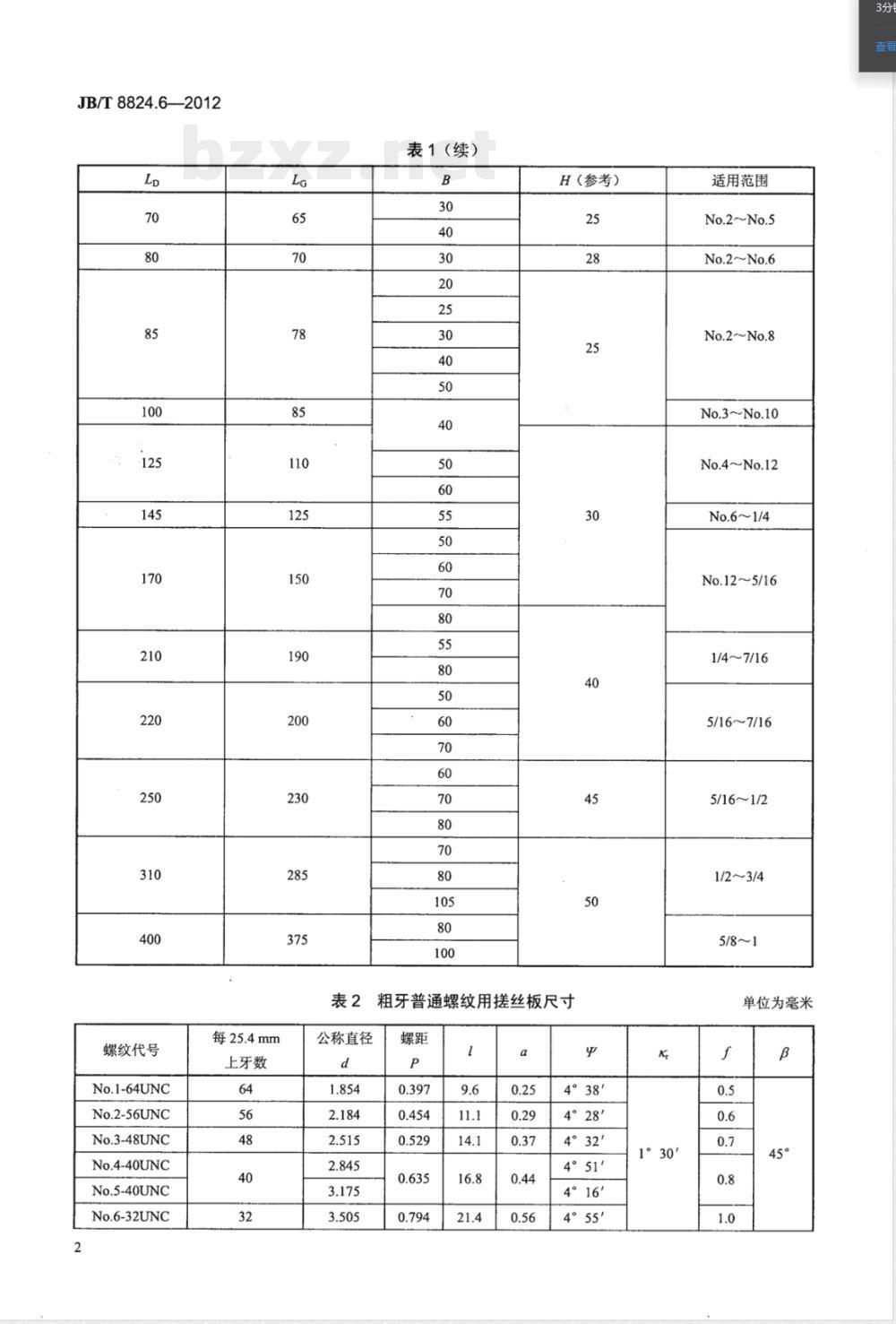

ICS 25.100.99 J41 备案号：36564--2012 JB/T 8824.6-2012（代替JB/T 8824.6—1998） 统一螺纹刀具 第6部分：搓丝板 Tool for unified threads -- Part 6: Screw plate 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 8824《统一螺纹刀具》分为七个部分： 第1部分：丝锥 第2部分：丝锥螺纹公差 第3部分：丝锥技术条件 第4部分：螺母丝锥 第5部分：圆板牙 第6部分：搓丝板 第7部分：滚丝轮 本部分为JB/T 8824的第6部分，按照GB/T 1.1—2009规则起草。 本部分代替JB/T 8824.6—1998《统一螺纹搓丝板》，主要技术变化包括：修改规范性引用文件；增加表题说明；将“牙型半角”改为“牙侧角”等。 本部分由中国机械工业联合会提出，由全国刀具标准化技术委员会（SAC/TC91）归口。 主要起草单位：成都工具研究所有限公司、成都成量工具有限公司。 主要起草人：曾宇环、邓智光、赵权。 1 范围 本部分规定了统一螺纹搓丝板（以下简称搓丝板）的型式和尺寸、技术要求、标志和包装等基本要求。 本部分适用于加工统一螺纹的搓丝板。 注：搓丝板分为1级和2级精度等级。1级适用于加工公差等级3A级和2A级外螺纹；2级适用于2A级和1A级外螺纹。 2 规范性引用文件 GB/T 20668 统一螺纹基本尺寸 3 型式和尺寸 3.1 搓丝板型式如图1所示，结构包括装置面、支承面等。 图1 搓丝板结构示意 （固定搓丝板 / 活动搓丝板 / 支承面等） 表1 普通螺纹用搓丝板外形尺寸（单位：mm） Lp：50、55、60、65、70等 LG：45、55、65等 B：15、20、22、25、30等 H（参考）：20、22、25、28等 适用范围：No.0～No.5等 表2 粗牙普通螺纹用搓丝板尺寸 螺纹代号：No.1-64UNC、No.2-56UNC、No.3-48UNC、No.4-40UNC、No.5-40UNC等 每25.4mm牙数：64、56、48、40、32等 对应尺寸参数（部分）： d=1.854～3.505 p=0.397～1.000 部分角度参数：4°38′等（不完整数据保留） 表3、表4、表5、表6（后续内容为搓丝板尺寸及公差要求，包括螺纹牙型尺寸、极限偏差、平行度公差等）
