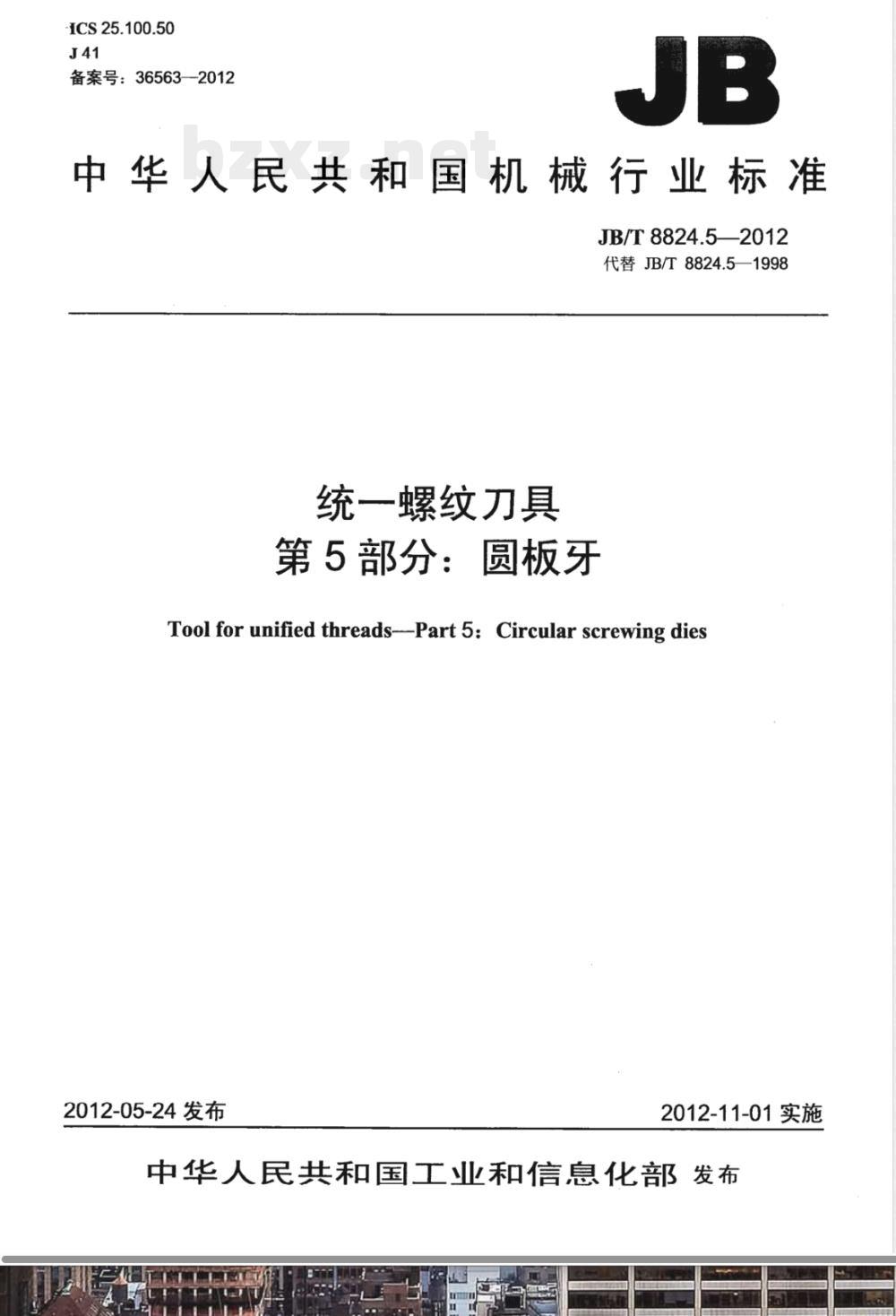

【其他行业标准】 统一螺纹刀具 第5部分：圆板牙

ICS25.100.50
备案号：36563—2012
中华人民共和国机械行业标准
JB/T 8824.5—2012
代替JB/T8824.5—1998
统一螺纹刀具
第5部分：圆板牙
Tool for unified threads--Part 5: Circular screwing dies2012-05-24发布
2012-11-01实施www.bzxz.net

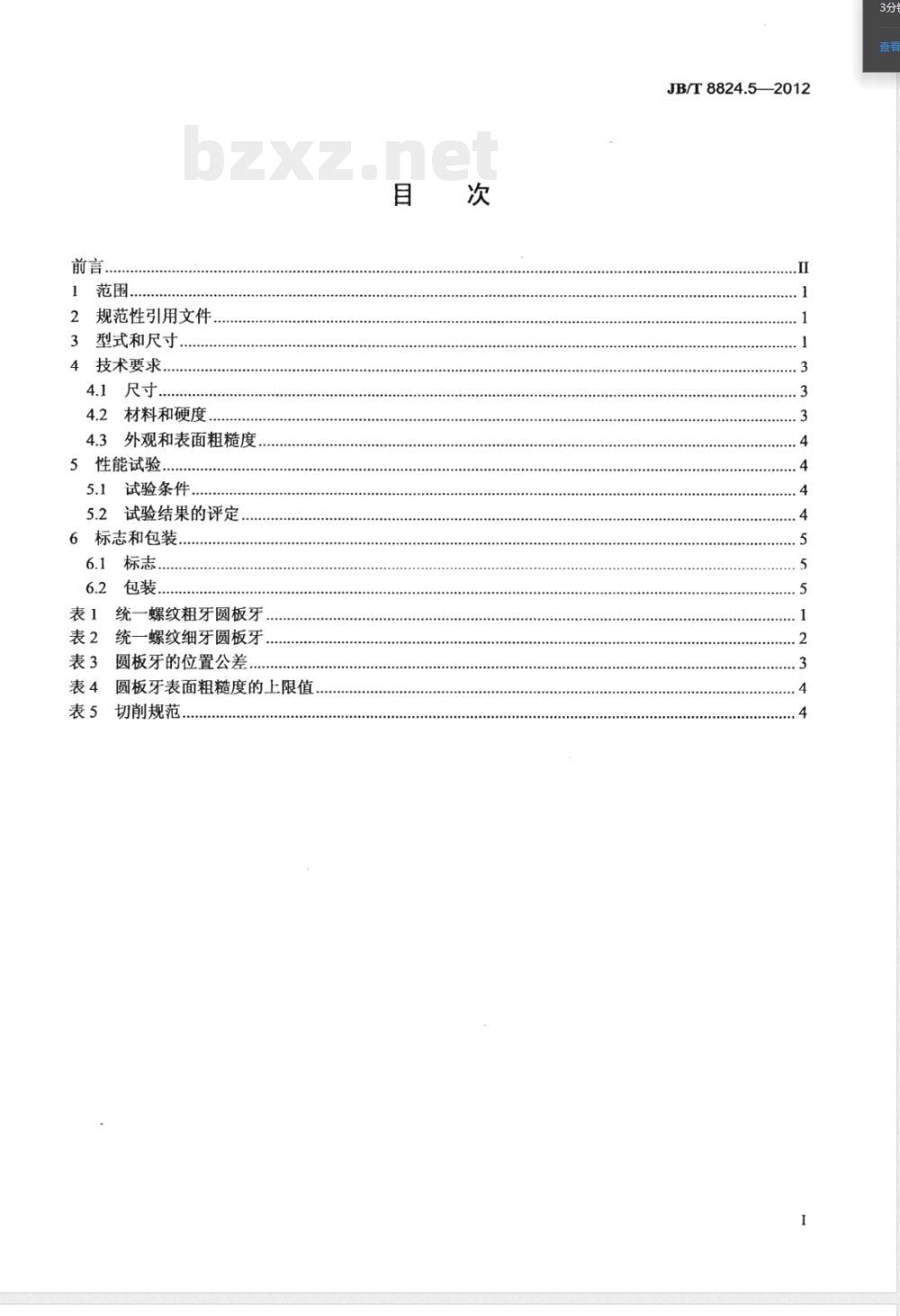

中华人民共和国工业和信息化部发布前言
规范性引用文件
型式和尺寸
4技术要求，
4.1尺寸，
4.2材料和硬度.
4.3外观和表面粗糙度
5性能试验..
5.1试验条件，
5.2试验结果的评定
6标志和包装
6.1标志．
6.2包装.
表1统一螺纹粗牙圆板牙
表2统一螺纹细牙圆板牙
表3圆板牙的位置公差.
圆板牙表面粗糙度的上限值
切削规范，
JB/T8824.5—2012
JB/T8824.5—2012
JB/T8824《统一螺纹刀具》分为七个部分：第1部分：丝锥；
第2部分：丝锥螺纹公差；
第3部分：丝锥技术条件；
第4部分：螺母丝锥；
第5部分：圆板牙：
第6部分：搓丝板；
第7部分：滚丝轮。
本部分为JB/T8824的第5部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替JB/T8824.5—1998《统一螺纹圆板牙》，与JB/T8824.5—1998相比主要技术变化如下：名称改为“统一螺纹刀具第5部分：圆板牙”；“引用标准”改为“规范性引用文件”，描述作了编辑性修改；将图1中“D=16mm，D=20mm”改为“D≤20mm”；针对统一螺纹的公称直径和螺距系列，调整部分规格的外圆和厚度尺寸，同时调整C尺寸；各表增加了表题；
-将3.2注中“加“L”字母，如3/8-16UNCL，.”改为“..加LH”字母，如3/8-16UNCLH，….”；将表3中内容作编辑性修改；
将表4中内容作编辑性修改；
将表5中内容作编辑性修改；
删除了6.1中e）的全部内容。
本部分由全国刀具标准化技术委员会（SAC/TC91）归口。本部分主要起草单位：成都成量工具集团有限公司、成都工具研究所。本部分主要起草人：赵权、丁伟、邓智光。本部分所代替标准的历次版本发布情况：JB/T8824.5-1998。

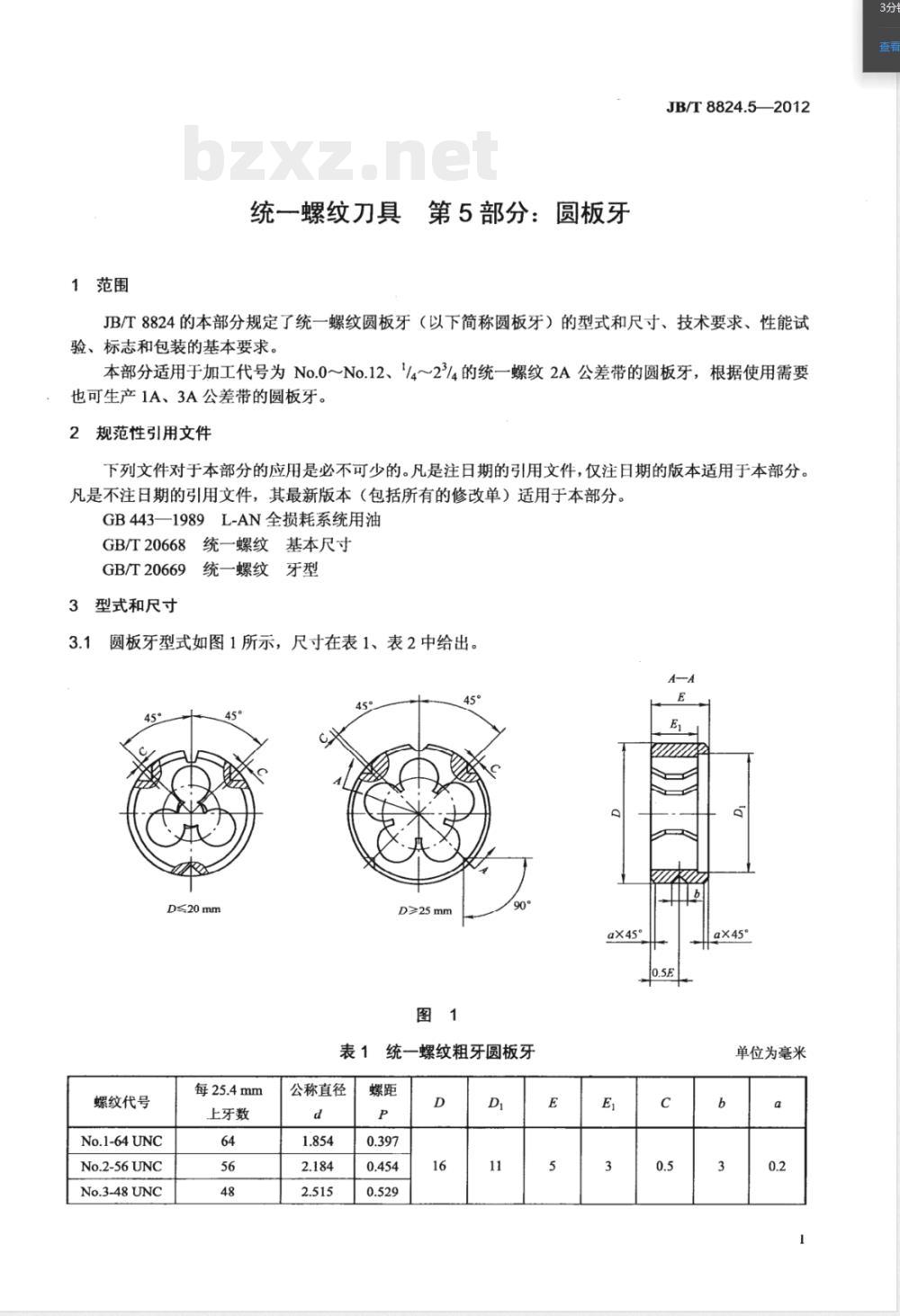

1范围
统一螺纹刀具第5部分：圆板牙
JB/T8824.52012
JB/T8824的本部分规定了统一螺纹圆板牙（以下简称圆板牙）的型式和尺寸、技术要求、性能试验、标志和包装的基本要求。
本部分适用于加工代号为No.0～No.12、/4～23/4的统一螺纹2A公差带的圆板牙，根据使用需要也可生产1A、3A公差带的圆板牙。2规范性引用文件
下列文件对于本部分的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本部分。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本部分。GB443—1989L-AN全损耗系统用油GB/T20668统一螺纹基本尺寸
GB/T20669统一螺纹牙型
3型式和尺寸
3.1圆板牙型式如图1所示，尺寸在表1、表2中给出。D≤20mm
螺纹代号
No.1-64 UNC
No.2-56 UNC
No.3-48UNC
每25.4mm
上牙数
D≥25mr
ax45°
统一螺纹粗牙圆板牙
公称直径
单位为毫米
JB/T8824.5—2012
螺纹代号
No.4-40UNC
No.5-40UNC
No.6-32UNC
No.8-32 UNC
No.10-24UNC
No.12-24 UNC
1/4-20UNC
5/16-18UNC
3/8-16 UNC
7/16-14 UNC
1/2-13UNC
9/16-12 UNC
5/8-11UNC
3/4-10UNC
7/8-9UNC
1-8UNC
1'/g-7UNC
1'/4-7UNC
13/g-6 UNC
1'/2-6 UNC
13/4-5UNC
2-4/2UNC
2%4-4'/2UNC
2/2-4 UNC
2°/4-4UNC
螺纹代号
No.0-80 UNF
No.1-72 UNF
No.2-64UNF
No.3-56 UNF
No.4-48 UNF
No.5-44UNF
No.6-40 UNF
No.8-36UNF
No.10-32UNF
每25.4mm
上牙数
每25.4mm
上牙数
公称直径

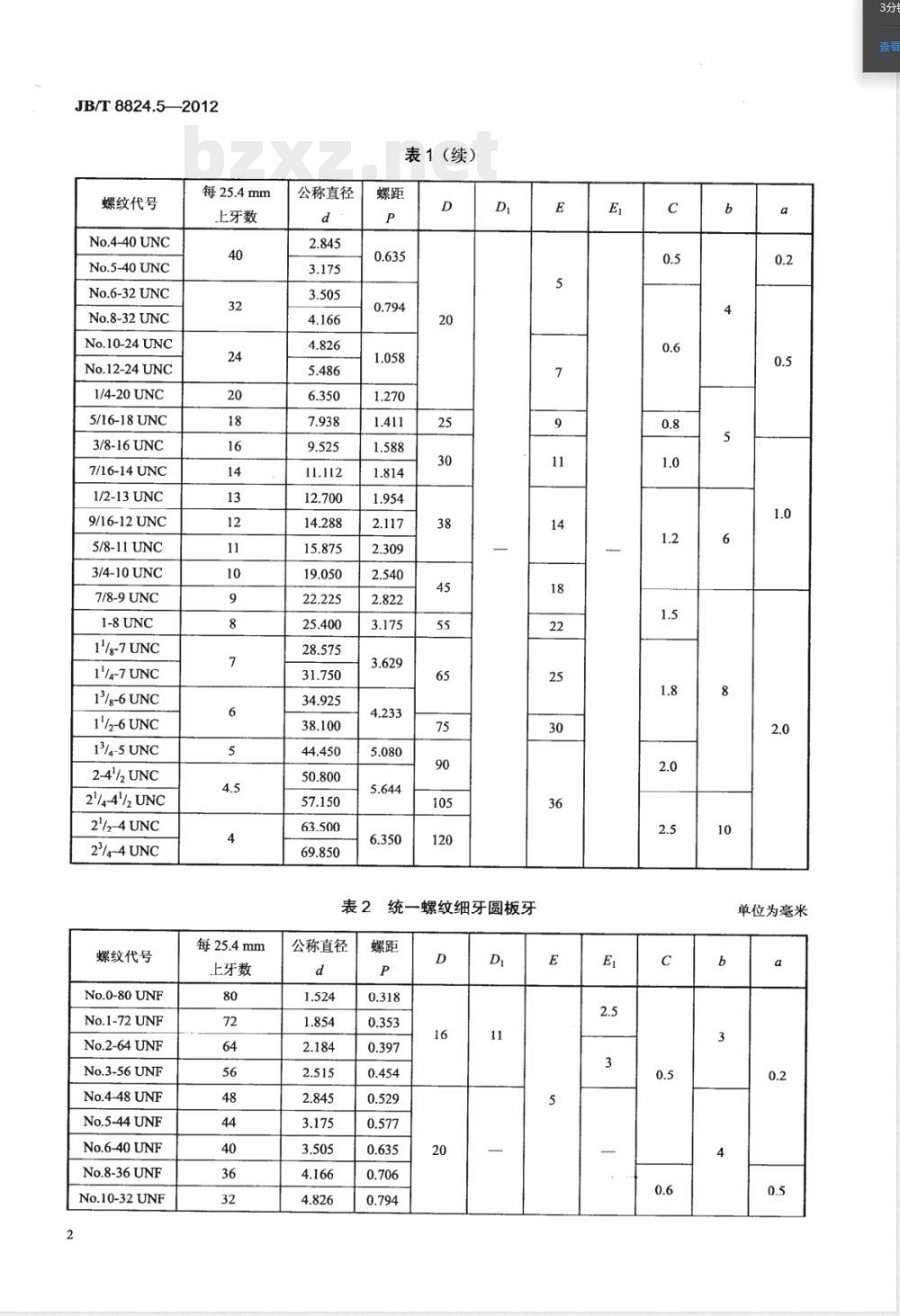

表1（续）
公称直径
统一螺纹细牙圆板牙
单位为毫米
螺纹代号
No.12-28UNF
1/4-28UNF
5/16-24UNF
3/8-24UNF
7/16-20UNF
1/2-20UNF
9/16-18UNF
5/8-18UNF
3/4-16UNF
7/8-14UNF
1-12UNF
1'/g-12UNF
1'/4-12UNF
1%/g-12UNF
1'/2-12UNF
每25.4mm
上牙数
公称直径
表2（续）
螺纹的牙型和基本尺寸按GB/T20669、GB/T20668的规定。标记示例：
JB/T8824.52012
粗牙统一螺纹，螺纹代号为1/4-20UNC，每25.4mm上为20牙，1A公差带的圆板牙：统—螺纹圆板牙1/4-20UNC-1AJB/T8824.5—2012细牙统一螺纹，螺纹代号为5/16-24UNF，每25.4mm上为24牙，2A公差带的圆板牙：统-螺纹圆板牙5/16-24UNF-2AJB/T8824.5-2012注：统一左螺纹圆板牙应在代号之后加“LH”字母，如3/8-16UNCLH，其余不变。4技术要求
4.1尺寸
4.1.1圆板牙的位置公差在表3中给出。表3圆板牙的位置公差
公称直径
>6.350~19.050
外圆对轴线的
径向圆跳动
端面对轴线的
轴向圆跳动
4.1.2圆板牙外径D的公差为f10，厚度E的公差为js12。4.2材料和硬度
单位为毫米
切削刃对外圆的
斜向圆跳动
4.2.1圆板牙用9SiCr合金工具钢或W6Mo5Cr4V2高速工具钢，以及与上述牌号具有同等性能的材料制造。
JB/T8824.52012
4.2.2圆板牙螺纹部分硬度：
≥60HRC。
W6Mo5Cr4V2d≤2.822：≥61HRC；d>2.822: ≥62HRC。
4.3外观和表面粗糙度
圆板牙表面不得有裂纹、崩牙、锈迹等影响使用性能的缺陷。4.3.1
圆板牙切削刃应锋利，不得有毛刺、崩牙和磨削烧伤。圆板牙表面粗糙度的上限值在表4中给出。表4圆板牙表面粗糙度的上限值
外圆、端面
螺纹表面
性能试验
公称直径d
1.524~69.850
成批生产的圆板牙每批应进行切削性能抽样试验。5.1试验条件
5.1.1机床：符合精度要求的车床。5.1.2刀具：样本大小为5件。
表面粗糙度参数
5.1.3试坏：材料为45钢，硬度为170HBW～200HBW。螺距大于或等于2.54mm时，试坏应预先切出深度约2/3牙高的螺纹形状。5.1.4切削规范：在表5中给出。表5切削规范
公称直径d
≥6.350～9.525
>9.525~17.462
>17.462~28.575
切削速度
切削螺纹总长度
5.1.5切削液：采用GB443一1989规定的L-AN32全损耗系统用油或乳化油水溶液，其流量应不小于5L/min。
5.1.6刀具装夹：圆板牙装夹在浮动板牙夹头里，并使圆板牙的端面紧贴在板牙夹头的端面上。5.2试验结果的评定
5.2.1刀具：圆板牙不应有崩牙和显著的磨损现象，并保持原有的使用性能。5.2.2工件：圆板牙切出的外螺纹应符合圆板牙所标记的螺纹精度，螺距小于或等于1.954mm时，螺4
纹表面的粗糙度Ra≤3.2μum，螺距大于1.954mm时，Ra≤6.3μum。JB/T8824.5--2012
5.2.3试验后的圆板牙，每件都应符合5.2.1和5.2.2的规定，否则判该批产品性能试验不合格。6标志和包装
6.1标志
6.1.1圆板牙上应标志：
a）制造厂或销售商商标；
b）螺纹代号；
c）螺纹公差带代号（公称直径d<6.350mm时，精度允许不标）；d）材料代号（用高速钢制造的圆板牙标志HSS，用9SiCr等合金工具钢制造的圆板牙可不标志）。6.1.2包装盒上应标志：
a）制造厂或销售商的名称、地址和商标；b）圆板牙标记；
c）材料代号或材料牌号；
d）件数；
e）制造年月。
2包装
圆板牙在包装前应经防锈处理。包装必须牢靠，并能防止运输过程中的损伤。5
JB/T8824.5-2012
中华人民共和国
机械行业标准
统一螺纹刀具第5部分：圆板牙
JB/T8824.5-2012
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·15千字2012年11月第1版第1次印刷
书号：15111·10660
网址：http：1
/www.cmpbook.com
编辑部电话：
直销中心电话：
（010）88379778
(010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
